Fundamentos da Eletricidade: História e Conceitos Básicos

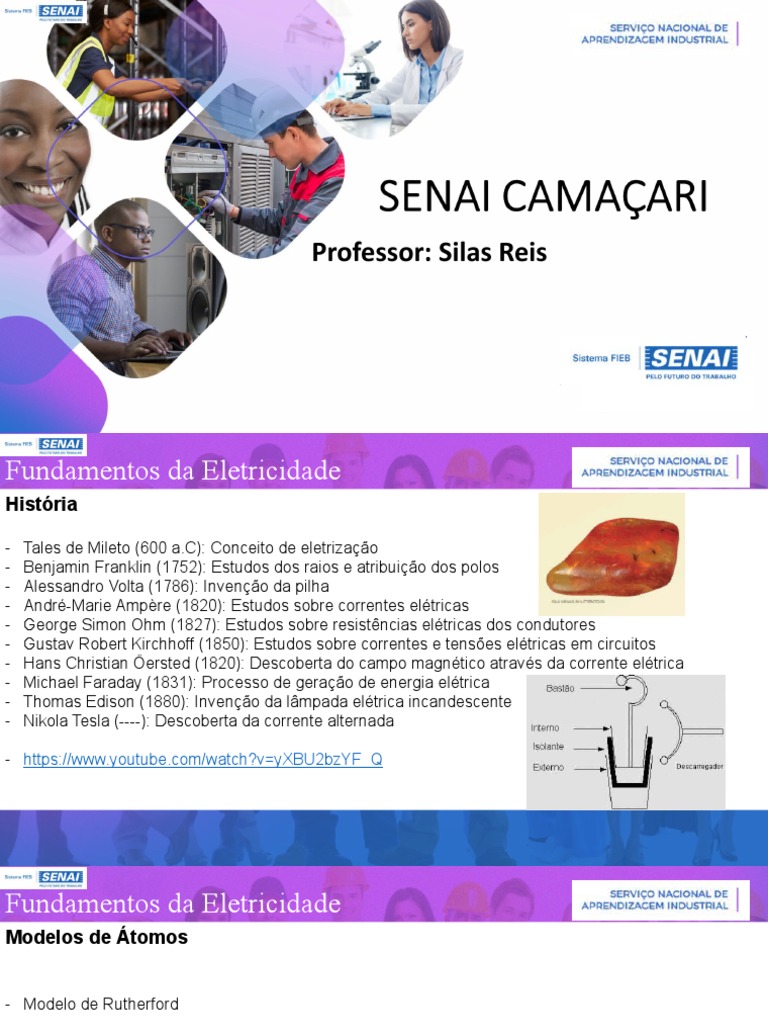

Professor: Silas Reis
Fundamentos da Eletricidade
História
- Tales de Mileto (600 a.C): Conceito de eletrização

- Benjamin Franklin (1752): Estudos dos raios e atribuição dos polos
- Alessandro Volta (1786): Invenção da pilha
- André-Marie Ampère (1820): Estudos sobre correntes elétricas
- George Simon Ohm (1827): Estudos sobre resistências elétricas dos condutores
- Gustav Robert Kirchhoff (1850): Estudos sobre correntes e tensões elétricas em circuitos
- Hans Christian Öersted (1820): Descoberta do campo magnético através da corrente elétrica
- Michael Faraday (1831): Processo de geração de energia elétrica
- Thomas Edison (1880): Invenção da lâmpada elétrica incandescente
- Nikola Tesla (----): Descoberta da corrente alternada
- https://www.youtube.com/watch?v=yXBU2bzYF_Q
Modelos de Átomos
- Modelo de Rutherford
https://www.youtube.com/watch?v=NcF5m_IPAkU
- Modelo de Bohr
https://www.youtube.com/watch?v=Z161ujKWz8U
Carga Elétrica
- Representada pela letra Q.

- Mesma intensidade, sinais contrários.
- A unidade de medida Sistema Internacional (C), em homenagem a Charles Coulomb.
- A carga elétrica elementar vale
- Átomo: mesma quantidade de elétrons e prótons.
- Íon: Quantidades diferentes entre elétrons e prótons.
- Cátion: Íons positivos / Aníons: Íons negativos
Força Elétrica
- F é a intensidade da força de interação elétrica entre Q1 e Q2, medida em newtons (N);

- Q1 e Q2 as cargas elétricas de cada corpo, medidas em coulombs (C);
- d a distância entre os centros de massa das cargas, medida em metros (m);
- k a constante de proporcionalidade do meio (para o vácuo, ).
Corrente elétrica
- Movimento ordenado dos elétrons dentro de um condutor

- Propriedade elétrica do metal – elétrons livres
- Cobre (Cu) – 1 elétron na última camada
- Convenção de sentido da corrente
-
- Ampère (A)
Tensão elétrica
- Diferença de potencial (d.d.p)

- Carga imersa em um campo elétrico adquire energia potencial
- Volt (V)
- Pilhas, baterias e geradores
Resistência elétrica
- Capacidade física que se opõe a passagem de corrente elétrica

- A resistência de um condutor é diretamente proporcional ao seu comprimento.
- A resistência de um condutor é inversamente proporcional a área de sua seção transversal.
- A resistência de um condutor depende da resistividade do material de que ele é feito. A resistividade,
por sua vez, depende da temperatura na qual o condutor se encontra.
- Ohm (Ω)
Resumo
- Carga Elétrica
- Corrente Elétrica
- Lei de Coulomb
Exercícios
Exercícios
Exercícios
Resistência elétrica X Leis de Ohm
George Simon Ohm foi um cientista que estudou a resistência elétrica do ponto de vista dos elementos
que têm influência sobre ela. Ele realizou vários experimentos para verificar a relação entre tensão,
corrente e resistência elétrica em resistores e notou que, para alguns materiais, o resultado era uma reta
e determinou que esses materiais seriam resistores ôhmicos, e os que não apresentassem esse
comportamento seriam chamados de resistores não ôhmicos
Resistência elétrica X Leis de Ohm
Através desse experimento que foi possível chegar a conclusão da 1ª lei de Ohm:
“A corrente que flui por um resistor é proporcional à tensão aplicada e inversamente proporcional ao
valor de sua resistência.”
Resistividade elétrica
Ele também concluiu que a resistência elétrica de um condutor depende fundamentalmente de quatro
fatores:
- Material do qual o condutor é feito ();

- Comprimento () do condutor;
- Área de sua seção transversal ();
- Temperatura no condutor;
Ohm fez diversos testes utilizando esses 4 fatores e chegou a conclusão que gerou a 2ª Lei de Ohm
“A resistência elétrica de um condutor é diretamente proporcional ao produto da resistividade específica pelo seu
comprimento, e inversamente proporcional à sua área de seção transversal.”
Resistividade elétrica
(
Exercícios
Exercícios
Exercícios
Circuito Elétrico
O circuito elétrico é o caminho fechado por onde circula a corrente elétrica. Dependendo do efeito
desejado, o circuito elétrico pode fazer a eletricidade assumir as mais diversas formas: luz, som, calor,
movimento, ou seja, a finalidade de um circuito elétrico é converter a energia elétrica em outro tipo de
energia (cinética, térmica, sonora, luminosa).
Um circuito é sempre composto de :
- Fonte
- Condutores
- Cargas
- Chaves de acionamento
Além disso, um circuito pode ser de corrente contínua(CC) ou corrente alternada(CA)

Circuito Elétrico
A fonte geradora fornece a tensão necessária à existência de corrente elétrica. A bateria e a pilha são
exemplos de fontes geradoras. Enquanto a pilha for capaz de manter o excesso de elétrons no polo
negativo e a falta de elétrons no polo positivo, haverá corrente elétrica no circuito; e a lâmpada continuará
acesa.
Essas fontes geram energia elétrica por ações:

- térmicas;
- luminosas;
- mecânicas;
- químicas;
- magnéticas.
Circuito Elétrico
Circuito Elétrico
Os condutores são responsáveis por ligar a fonte geradora à carga. Servem de meio de transporte da
corrente elétrica. É necessário que o condutor tenha resistividade baixa, para que não haja perdas no
percurso da corrente elétrica, sendo o cobre mais utilizado para instalações curtas (residenciais), e o
alumínio para distancias maiores (redes de distribuição).
Os cabos são os principais meios de transporte da corrente, porém podem também utilizar barramentos
metálicos.
Circuito Elétrico
A carga é também chamada de consumidor ou receptor de energia elétrica. É o componente do circuito

elétrico que transforma a energia elétrica fornecida pela fonte geradora em outro tipo de energia. Essa
energia pode ser mecânica, luminosa, térmica, sonora. Já o interruptor é responsável pela
abertura/fechamento do circuito.
Circuito Elétrico
As cargas podem ser do tipo resistivas, capacitivas, indutivas ou mistas (junção de 2 ou 3 tipos de
cargas). Somente serão estudados nessa disciplina, circuitos resistivos de corrente contínua.
Potência Elétrica e Energia Elétrica
Definição: a capacidade de realizar um trabalho numa unidade de tempo, a partir da energia elétrica
Em circuitos onde existem resistores, a potência gerada pelo resistor será dissipada em forma de calor
(efeito Joule) de acordo com as resistências contidas no mesmo.
A energia elétrica é definida pela quantidade de potência gerada ou consumida em um intervalo de tempo.
Potência Elétrica
Potência Elétrica
Potência Elétrica
Potência Elétrica
Associação de Resistores
Associação de resistências é uma reunião de duas ou mais resistências em um circuito elétrico,

considerando-se resistência como qualquer dificuldade à passagem da corrente elétrica.
Tipos de associações de resistências
- Série
- Paralelo
- Misto
- Delta/Estrela (Não será abordado)
- Ponte de Wheatstone (Não será abordado) -> https://www.youtube.com/watch?v=j503PbWX8DE
Para cálculos de analise de circuitos, geralmente se busca uma “resistência equivalente” na qual se
resume em representar todos ou parte dos resistores em apenas um.
A corrente sempre irá buscar o caminho com MENOR resistência.
Associação de Resistores em Série
- As resistências são interligadas de forma que exista apenas um caminho para a circulação da corrente
elétrica entre os terminais.
- A corrente que circula entre os resistores é a mesma, porém a tensão varia de acordo com o valor da
resistência.
Associação de Resistores em paralelo
- As resistências são interligadas de forma que é fornecida o mesmo ponto e valor de tensão para todas
as resistências. A corrente que circula entre os resistores em paralelo é divida na proporção dos
valores de resistências, já que a tensão é a mesma em todas as resistências.
Associação de Resistores em paralelo
Em circuitos que existam resistores em paralelos, é possível utilizar outro método para encontrar a
resistência equivalente dessa parte do circuito. Esse método é feito tomando sempre duas ramificações
do circuito paralelo em si.
Vale ressaltar que numa associação em paralelo, a resistência equivalente sempre será menor que a
menor resistência associada.
Associação de Resistores mistos
São associações que contém tanto resistores em série quanto em paralelo num mesmo circuito. Para
encontrar a resistência equivalente desse circuito, basta fazer pequenas associações e encontrar
resistências equivalentes “parciais”.
Análise de circuitos
O objetivo é entender como funciona os circuitos em corrente contínua e saber analisá-los de forma a
descobrir as resistências, tensões, correntes e potências a eles associados.
- Nó: ponto do circuito em que dois ou mais terminais estejam ligados, podendo ser terminais de
quaisquer elementos do circuito.
- Ramo: é o caminho entre dois nós, sendo que ao longo do ramo, a corrente elétrica é a mesma.
- Malha: caminho fechado seguido sobre ramos.

Análise de circuitos
Análise de circuitos – divisor de tensão
- Resistores em série: Corrente que passa pelos resistores R1 e R2 tem o mesmo valor. A queda de
tensão em cada resistor é proporcional ao valor de sua resistência.
Nesse exemplo, pede para achar o valor de tensão em cada resistor.
Substituindo i nas primeiras equações, temos...

Análise de circuitos – divisor de tensão
*
Análise de circuitos – divisor de corrente
- Resistores em paralelo: Tensão aplicada nos resistores R1 e R2 tem o mesmo valor. A corrente que
passa em cada resistor é proporcional ao valor de sua resistência.
Nesse exemplo, pede para achar o valor de corrente em cada resistor.
Substituindo V nas primeiras equações, temos...

Análise de circuitos – divisor de corrente
Exercícios de Analise de circuitos
- Calcule a tensão em cima do resistor de 6ohm, quando uma tensão de 30V é ligada ao circuito
Exercícios de Analise de circuitos
- Calcule a potência dissipada no resistor de 4Ohm, quando aplicada uma tensão de 10V nos terminais a
e b.
Teorema da Superposição
- É utilizado para analisar a influência de cada fonte de tensão no circuito elétrico.
- “A corrente ou tensão através de qualquer elemento é igual a soma algébrica das correntes ou tensões
produzidas independentemente em cada fonte”.
- O procedimento para aplicar o teorema é:
1. Remover a fonte de tensão e substituir no diagrama por um curto-circuito (conexão direta).

2. Remover a fonte de corrente e substituir no diagrama por um curto-aberto.
3. Analisar a influência de cada uma das fontes do circuito individualmente e realizar a soma algébrica
do resultado apresentado.
Determinante de Matrizes
- Matriz 2x2
Determinante de Matrizes
- Matriz 3x3
Regra de Cramer
- "Um sistema linear é um conjunto de n equações que estão relacionadas entre si. Vejamos um
exemplo algébrico de sistema linear 3x3.”
- A regra determina que:

Regra de Cramer
- D → é o determinante da matriz formada pelos coeficientes das incógnitas.
- Dx → é o determinante da matriz formada pelos coeficientes substituindo a coluna dos coeficientes de

x pelos termos independentes que estão depois da igualdade;
- Dy → é o determinante da matriz formada pelos coeficientes substituindo a coluna dos coeficientes de

y pelos termos independentes que estão depois da igualdade;
- Dz → é o determinante da matriz formada pelos coeficientes substituindo a coluna dos coeficientes de

z pelos termos independentes que estão depois da igualdade.
Regra de Cramer
Análise das malhas por Kirchhoff
- Procedimento para determinar as correntes das malhas
1. Atribuir correntes I1, I2, …, In as n malhas;

2. Aplicar a LKT a cada uma das n malhas. Para expressar as tensões em termos de correntes de malha
use a lei de Ohm;
3. Resolva as equações resultantes para obter as correntes de malha.
Análise das malhas por Kirchhoff
- Malha 1:
- Malha 2:
- Assim fica o sistema de equação:

Eletrônica Digital
- Sistemas de numeração:
• Decimal
• Binário
• Hexadecimal
• Octal
Eletrônica Digital
- Decimal: Sistema de numeração formado por 10 algarismos (0,1,2,3,4,5,6,7,8,9);
- Base 10;
Eletrônica Digital
- Binário: Sistema de numeração que só utilizam dois dígitos (0 e 1);
- Base 2;
- A vantagem do sistema binário reside no fato de que, possuindo apenas dois dígitos, estes são
facilmente representados por uma chave aberta e uma chave fechada ou, um relé ativado e um relé
desativado, ou, um transistor saturado e um transistor cortado; o que torna simples a implementação
de sistemas digitais mecânicos, eletromecânicos ou eletrônicos.
- Bit: nome que se da ao digito, sendo 0 ou 1, em sistemas eletrônicos;
- Nibble: 4bits;
- Byte: 8bits;
- Exemplo de representação de número binário -> 010010102
0 1 0 0 1 0 1 0
MSB – Most LSB – Least

Significant Bit Significant Bit
Eletrônica Digital
- Conversão de decimal para binário;
- Conversão de binário para decimal;

Eletrônica Digital
- Conversão de decimal fracionado para binário;
- Conversão de binário fracionado para decimal;

Eletrônica Digital
- Exercícios:
Eletrônica Digital
- Exercícios:
Eletrônica Digital
Eletrônica Digital
- Sistema Hexadecimal
- Podemos representar os números hexadecimais de duas formas principais: (hhhh)16 ou 0xhhhh
Exemplo: 0xA23E ⇔(A23E)16
Usamos a notação hexadecimal para representar, entre outros:
- Números em geral
- Endereços de memória
- Conteúdo de registradores ou da memória (valores armazenados em si).
- Códigos de cores RGB
Eletrônica Digital
- Adição de números binários:
- 0+0=0
- 0+1=1
- 1+0=0
- 1+1=0 (e “vai 1” para bit de ordem superior)
- Ex: 101 + 011

Eletrônica Digital
- Subtração de números binários:
- 0-0=0
- 0-1=1 (e “pede emprestado” para o digito de ordem superior)
- 1-0=1
- 1-1=0
- Ex: 101 - 011
Eletrônica Digital
- Sinal e magnitude de número binário
Eletrônica Digital
- Podemos representar os números hexadecimais de duas formas principais: (hhhh)16 ou 0xhhhh
Exemplo: 0xA23E ⇔(A23E)16
Usamos a notação hexadecimal para representar, entre outros:
- Números em geral
- Endereços de memória
- Conteúdo de registradores ou da memória (valores armazenados em si).
- Códigos de cores RGB
Teoremas e Postulados
- Teoremas de DeMorgan:
- Outros Teoremas:
- Exercício:
Simplifique a expressão booleana

- Exercício:
Com base no circuito lógico abaixo, encontre D e simplifique o circuito

- Exercício:
Com base no circuito lógico abaixo, encontre D e simplifique o circuito
- Solução:
- Exercício:

Fundamentos da Eletricidade: História e Conceitos Básicos

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Fundamentos da Eletricidade: História e Conceitos Básicos

Enviado por

Direitos autorais:

Formatos disponíveis

Professor: Silas Reis

- Tales de Mileto (600 a.C): Conceito de eletrização

- Representada pela letra Q.

- F é a intensidade da força de interação elétrica entre Q1 e Q2, medida em newtons (N);

- Movimento ordenado dos elétrons dentro de um condutor

- Diferença de potencial (d.d.p)

- Capacidade física que se opõe a passagem de corrente elétrica

- Material do qual o condutor é feito ();

Um circuito é sempre composto de :

Além disso, um circuito pode ser de corrente contínua(CC) ou corrente alternada(CA)

Essas fontes geram energia elétrica por ações:

A carga é também chamada de consumidor ou receptor de energia elétrica. É o componente do circuito

Associação de resistências é uma reunião de duas ou mais resistências em um circuito elétrico,

Tipos de associações de resistências

- Malha: caminho fechado seguido sobre ramos.

Nesse exemplo, pede para achar o valor de tensão em cada resistor.

Substituindo i nas primeiras equações, temos...

Nesse exemplo, pede para achar o valor de corrente em cada resistor.

Substituindo V nas primeiras equações, temos...

- É utilizado para analisar a influência de cada fonte de tensão no circuito elétrico.

- O procedimento para aplicar o teorema é:

1. Remover a fonte de tensão e substituir no diagrama por um curto-circuito (conexão direta).

- A regra determina que:

- D → é o determinante da matriz formada pelos coeficientes das incógnitas.

- Dx → é o determinante da matriz formada pelos coeficientes substituindo a coluna dos coeficientes de

- Dy → é o determinante da matriz formada pelos coeficientes substituindo a coluna dos coeficientes de

- Dz → é o determinante da matriz formada pelos coeficientes substituindo a coluna dos coeficientes de

- Procedimento para determinar as correntes das malhas

1. Atribuir correntes I1, I2, …, In as n malhas;

- Assim fica o sistema de equação:

MSB – Most LSB – Least

- Conversão de binário para decimal;

- Conversão de binário fracionado para decimal;

- Podemos representar os números hexadecimais de duas formas principais: (hhhh)16 ou 0xhhhh

Exemplo: 0xA23E ⇔(A23E)16

Usamos a notação hexadecimal para representar, entre outros:

- Ex: 101 + 011

- Podemos representar os números hexadecimais de duas formas principais: (hhhh)16 ou 0xhhhh

Exemplo: 0xA23E ⇔(A23E)16

Usamos a notação hexadecimal para representar, entre outros:

Simplifique a expressão booleana

Com base no circuito lógico abaixo, encontre D e simplifique o circuito

Com base no circuito lógico abaixo, encontre D e simplifique o circuito

Você também pode gostar
