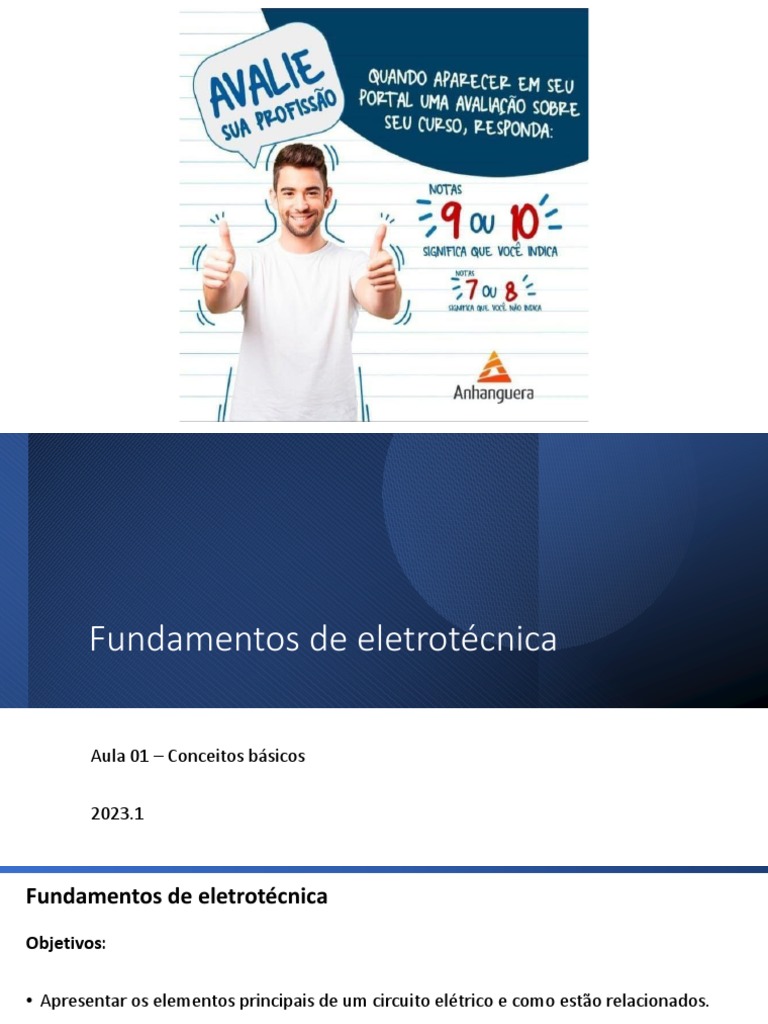

Fundamentos de eletrotécnica

Aula 01 – Conceitos básicos

2023.1
Fundamentos de eletrotécnica
Objetivos:

• Apresentar os elementos principais de um circuito elétrico e como estão relacionados.

Fundamentos de eletrotécnica
Carga elétrica (Q)

• Prótons e elétrons possuem uma propriedade denominada carga elétrica (Q).

• Possuem a mesma intensidade porém de sinais contrários.

• Unidade de medida é o Coulomb (C).

• A carga elementar vale:

Carga elétrica (Q)

• A carga elétrica de qualquer corpo é determinada pela diferença entre o número de

elétrons e o de prótons que ele possui.

• Se em determinado corpo essa diferença for igual a N, a carga total é dada por:
Carga elétrica (Q) - EXEMPLO

Quantos elétrons um corpo neutro deve perder para que passe a ter uma carga igual a 1 C?

Solução:
Tensão (V)

Toda fonte de tensão é estabelecida com a criação de uma separação de cargas positivas e
negativas.
Tensão (V) – EXEMPLO 1

Descubra a tensão entre dois pontos se 60 J de energia são necessários para mover uma
carga de 10 C entre esses dois pontos.

Solução:
Tensão (V) – EXEMPLO 2

Determina a energia que é gasta ao se mover uma carga de 50 μC entre dois pontos quando
a tensão entre os pontos é de 6 V.

Solução:
Tensão (V)

Existe uma série de maneiras de separar a carga para estabelecer a tensão desejada. A mais
comum é a ação química usada em baterias de carros, lanternas e, na realidade, em todas
as baterias portáteis. A única finalidade do sistema é criar uma separação da carga.

Quando você vir um terminal positivo e um negativo em qualquer tipo de bateria, pode
pensar neles como pontos em que uma grande concentração de carga foi reunida para criar
uma tensão entre os dois pontos. O mais importante é reconhecer que existe uma tensão
entre os dois pontos.

Ambos os terminais têm de estar

conectados para definir a tensão aplicada
Tensão (V)

Fontes de tensão de corrente contínua (CC): que aplicam uma tensão fixa a sistemas
eletroeletrônicos.

O símbolo gráfico para todas as fontes de tensão CC é mostrado na Figura. Observe que o
comprimento relativo das barras em cada extremidade define a polaridade da fonte de
tensão. A barra longa representa o lado positivo; a barra curta, o negativo. Observe também
o uso da letra E para denotar fonte de tensão.
Corrente (I)

A tensão aplicada é o mecanismo de partida; a corrente é uma reação à tensão aplicada.

Corrente (I)
Corrente (I)

A unidade de corrente é o Ampère.

Corrente (I) - EXEMPLOS

A carga que atravessa, a cada 64 ms, o plano imaginário é de 0,16 C.

Determine a corrente em Ampères.

Solução:
Corrente (I) - EXEMPLOS

Determine o tempo necessário para que 4x1016 elétrons atravessem o plano imaginário,
com uma corrente igual a 5 mA.

Solução:
Corrente (I)
É importante compreender que mesmo a passagem
de correntes relativamente pequenas através do
corpo humano pode ser muito perigosa e causar
sérios danos ao organismo.

Embora algumas pessoas suportem correntes em

torno de 10 mA durante pequenos intervalos de
tempo sem efeitos graves, qualquer corrente acima
de 10 mA deve ser considerada perigosa.

Na verdade, correntes de 50 mA podem provocar um

Trate a eletricidade com
grave choque elétrico, e correntes acima de 100 mA
respeito, e não com medo
podem ser fatais.
Amperímetros e Voltímetros
Amperímetros e Voltímetros
APLICAÇÕES
Resistência
Resistência (R)

• O que determina o nível da corrente que resulta da aplicação de uma tensão em

particular?
• Por que a corrente é mais intensa em alguns circuitos do que em outros?

A resposta está no fato de que há uma oposição ao fluxo de carga no sistema que depende
dos componentes do circuito. Essa oposição ao fluxo de carga através de um circuito
elétrico, chamada resistência, tem as unidades de ohms, e usa a letra grega ômega (Ω)
como símbolo.
Resistência: fios circulares

A resistência de qualquer material é devida fundamentalmente a quatro fatores:

- Material
- Comprimento
- Área do corte transversal
- Temperatura do material

O aumento da temperatura
resulta em um aumento no
valor de resistência.
Resistência - EXEMPLO

Um fio de cobre com 3 mm2 de área de seção transversal e 20 m de comprimento será

utilizado em uma instalação domiciliar. Sendo a resistividade do cobre igual a 1,7x10-8 Ω.m,
determine a resistência neste condutor.

Solução:
Resistires fixos Resistores de película

Resistores de carbono
Resistires fixos

Vários tipos de
resistores fixos
Resistores variáveis
Os resistores variáveis possuem uma resistência que pode variar ao se girar um botão, um
parafuso ou o que for apropriado para a aplicação específica.

Quando um dispositivo é usado como resistor variável ele é denominado REOSTATO.

Quando o dispositivo é usado para controlar níveis de potência, então ele é denominado
POTENCIÔMETRO.
Resistores variáveis

A soma das resistências entre o cursos e os dois terminais

externos é igual à resistência total do potenciômetro.
Código de cores

• A primeira e segunda faixas representam o

primeiro e segundo dígitos, respectivamente;
• A terceira faixa determina o multiplicador, em
potência de 10, dos primeiros dois dígitos;
• A quarta faixa é a tolerância fornecida pelo
fabricante (precisão no valor da resistência).
EXEMPLO

Calcule o valor do resistor.

Solução:
1ª faixa: marrom = 1
2ª faixa: vermelha = 2
3ª faixa: laranja = 3
4ª faixa: ouro = ± 5%

R = 12 x 103 ± 5% Ω
Intervalo = 11,4 kΩ a 12,6 kΩ
Código de cores

• Alguns fabricantes preferem usar um código de cores

com 5 faixas.

Para 4, 5 ou 6 faixas, se a tolerância for menor que 5%,

as cores a seguir serão usadas para refletir a
porcentagem de tolerância.
Padrão de
fabricação
Ohmímetros

Ohmímetro é o instrumento usado para:

- Medir a resistência de um elemento

individual ou de elementos combinados;
- Detectar situações de “circuito aberto”
(resistência alta), e de “curto-circuito”
(resistência baixa);
- Verificar a continuidade das conexões de um
circuito e identificar fios em um cabo com
múltiplas vias;
- Testar alguns dispositivos semicondutores
(eletrônicos)
Lei de Ohm
Lei de Ohm

Em circuitos elétricos, o efeito que desejamos estabelecer é o fluxo de cargas ou a corrente.

A diferença de potencial, ou tensão, entre dois pontos é a causa (‘pressão’), e a oposição ao
fluxo de cargas representa a resistência encontrada.
Lei de Ohm
Lei de Ohm – EXEMPLO 1

Determine a corrente resultante da conexão de uma bateria de 9 V aos terminais de um

circuito cuja resistência é de 2,2 Ω.

Solução:
Lei de Ohm – EXEMPLO 2

Calcule a resistência do filamento de uma lâmpada de 60 W se uma corrente de 500 mA for

estabelecida em função de uma tensão aplicada de 120 V.

Solução:
Lei de Ohm – EXEMPLO 3

Calcule a corrente que passa pelo resistor de 2 kΩ da figura, caso a queda de tensão entre
seus terminais seja de 16 V.

Solução:

Notar o uso da variável V

na fórmula, ao invés de E.
Potência
Potência

O termo potência é aplicado para fornecer uma indicação da quantidade de trabalho

(conversão de energia) que pode ser realizado em um determinado período de tempo; isto
é, a potência é a velocidade com que um trabalho é executado.

Por exemplo, um grande motor elétrico tem mais potência do que um pequeno porque é
capaz de converter uma quantidade maior de energia elétrica em energia mecânica no
mesmo intervalo de tempo.
Potência

Pela substituição direta da lei de Ohm, a equação pode ser expressa de outras duas formas:
Potência

A potência fornecida por uma bateria pode ser determinada ao inserir a tensão de
suprimento:
Potência – EXEMPLO 1

Determine a potência entregue ao

motor de corrente contínua da figura.

Solução:
Potência – EXEMPLO 2

Qual a potência dissipada no resistor

de 5 Ω se a corrente nele for de 4 A?

Solução:
Potência – EXEMPLO 3

Com base na curva característica I-V

de uma lâmpada de filamento,
mostrada na figura, determine a
potência dissipada por uma lâmpada
e a sua resistência quando sua tensão
nominal de operação é for de 120 V.

Solução:
Potência – EXEMPLO 3

Com base na curva característica I-V

de uma lâmpada de filamento,
mostrada na figura, determine a
potência dissipada por uma lâmpada
e a sua resistência quando sua tensão
nominal de operação é for de 120 V.

Solução:

Potência dissipada: Resistência da lâmpada:

Energia
Energia

A unidade Ws é muito pequena para a maioria dos propósitos práticos, de modo que as
unidades Watt-hora (Wh) e kilowatt-hora (kWh) foram definidas como:

Exemplo:
1 kWh é a quantidade de energia
dissipada por uma lâmpada de 100
W ligada durante 10 horas.
Energia
Medidor de kilowatts-hora:
Energia – EXEMPLO 1

A energia elétrica consumida nas residências

é medida, em kWh, por meio de um relógio
medidor de consumo. Nesse relógio, da
direita para a esquerda, tem-se o ponteiro da
unidade, da dezena, da centena e do milhar.
Se um ponteiro estiver entre dois números,
considera-se o último número ultrapassado
pelo ponteiro. Suponha que as medidas
indicadas nos esquemas seguintes tenham
sido feitas em uma cidade em que o preço
do kWh fosse de R$ 0,20.
Qual o valor a ser pago pelo consumo de
energia elétrica?
Energia – EXEMPLO 1
Solução:

2783 kWh 2563 kWh

Energia – EXEMPLO 2

Calcule a quantidade de energia, em kWh, necessária para manter uma lâmpada de

filamento 60 W acesa continuamente durante um ano (365 dias).

Solução:
Eficiência
Fluxo de energia em um sistema
Eficiência

Dividindo ambos os lados da igualdade pelo tempo:

Eficiência - EXEMPLO

Um motor de 2 hp opera com uma eficiência de 75%.

a) Qual a potência de entrada em Watts?
b) Se a tensão aplicada ao motor é de 220 V, qual a corrente na entrada?
Dado: 1 hp = 746 W

Solução:

a) b)
