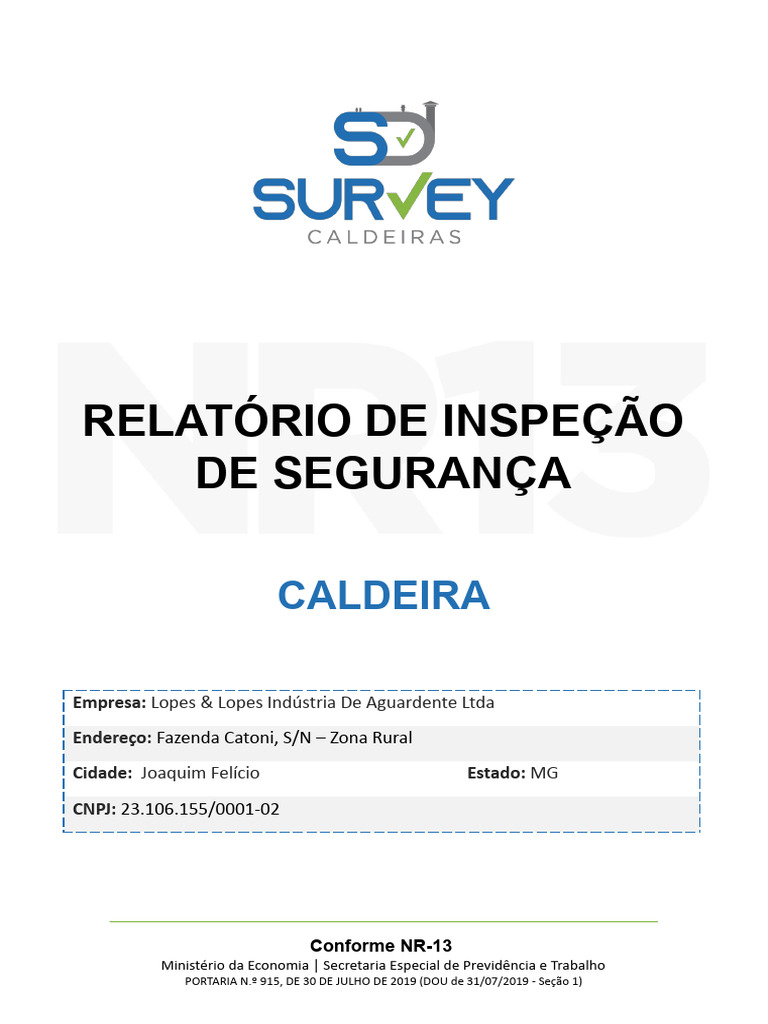

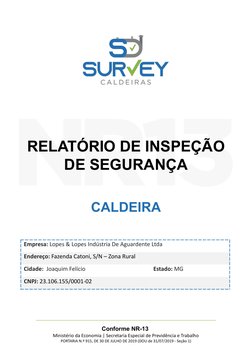

RELATÓRIO DE INSPEÇÃO

DE SEGURANÇA

CALDEIRA

Empresa: Lopes & Lopes Indústria De Aguardente Ltda

Endereço: Fazenda Catoni, S/N – Zona Rural
Cidade: Joaquim Felício Estado: MG
CNPJ: 23.106.155/0001-02

Conforme NR-13
Ministério da Economia | Secretaria Especial de Previdência e Trabalho
PORTARIA N.º 915, DE 30 DE JULHO DE 2019 (DOU de 31/07/2019 - Seção 1)

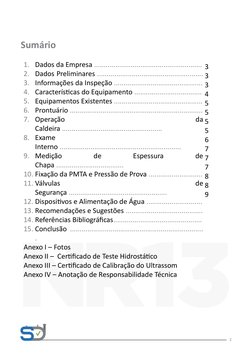

Sumário
1. Dados da Empresa ........................................................ 3
2. Dados Preliminares ....................................................... 3
3. Informações da Inspeção .............................................. 3
4. Características do Equipamento ................................... 4
5. Equipamentos Existentes .............................................. 5
6. Prontuário ..................................................................... 5
7. Operação da 5
Caldeira .................................................... 5
8. Exame 6
Interno ............................................................... 7
9. Medição de Espessura de 7
Chapa ................................... 7
10. Fixação da PMTA e Pressão de Prova ............................ 8
11. Válvulas de 8
Segurança ................................................... 9
12. Dispositivos e Alimentação de Água .............................
13. Recomendações e Sugestões ........................................
14. Referências Bibliográficas..............................................
15. Conclusão .....................................................................
.
Anexo I – Fotos
Anexo II – Certificado de Teste Hidrostático
Anexo III – Certificado de Calibração do Ultrassom
Anexo IV – Anotação de Responsabilidade Técnica

2

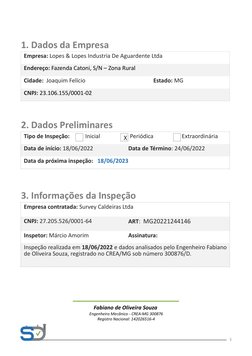

1. Dados da Empresa
Empresa: Lopes & Lopes Industria De Aguardente Ltda
Endereço: Fazenda Catoni, S/N – Zona Rural
Cidade: Joaquim Felício Estado: MG
CNPJ: 23.106.155/0001-02

2. Dados Preliminares
Tipo de Inspeção: Inicial X Periódica Extraordinária
Data de início: 18/06/2022 Data de Término: 24/06/2022
Data da próxima inspeção: 18/06/2023

3. Informações da Inspeção
Empresa contratada: Survey Caldeiras Ltda

CNPJ: 27.205.526/0001-64 ART: MG20221244146

Inspetor: Márcio Amorim Assinatura:

Inspeção realizada em 18/06/2022 e dados analisados pelo Engenheiro Fabiano
de Oliveira Souza, registrado no CREA/MG sob número 300876/D.

Fabiano de Oliveira Souza

Engenheiro Mecânico - CREA-MG 300876
Registro Nacional: 142026516-4

3
4. Características do Equipamento
Tipo de Equipamento: Caldeira Tipo: Flamotubular
Fabricante: Fabrica Cyclope S.A Modelo: Horizontal
(Conforme Laudos anteriores)

Categoria: B Ano de Fabricação: ---- Nº ordem: ----

Capacidade: 1215,5 Kg/h Combustível: Bagaço de Cana
Pressão Máxima de Trabalho Admissível (PMTA) : 7,03 kgf/cm²
Pressão de Operação: 5,0 kgf/cm²
Sup. Aquecimento: 77,91 m² Pressão de Prova: 10,55 kgf/cm²
Característica do Vapor: Saturado Código Projeto: Desconhecido
Local de Instalação: Área das Caldeiras
Fornalha e Dispositivo de Combustão: Anti-fornalha seca
Tiragem Modalidade: Forçada por insuflação de ar na fornalha
Ventilador: 01 (Um) ventilador Acionamento: Elétrico
Altura da Chaminé: 7,0 m Diâmetro da Chaminé: 0,6 m

Foto 1 - Equipamento Inspecionado

4

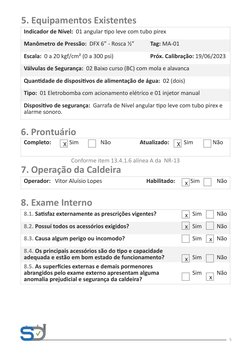

5. Equipamentos Existentes
Indicador de Nível: 01 angular tipo leve com tubo pirex
Manômetro de Pressão: DFX 6” - Rosca ½” Tag: MA-01
Escala: 0 a 20 kgf/cm² (0 a 300 psi) Próx. Calibração: 19/06/2023
Válvulas de Segurança: 02 Baixo curso (BC) com mola e alavanca
Quantidade de dispositivos de alimentação de água: 02 (dois)
Tipo: 01 Eletrobomba com acionamento elétrico e 01 injetor manual
Dispositivo de segurança: Garrafa de Nível angular tipo leve com tubo pirex e
alarme sonoro.

6. Prontuário
Completo: X Sim Não Atualizado: X Sim Não

Conforme item 13.4.1.6 alínea A da NR-13

7. Operação da Caldeira
Operador: Vitor Aluísio Lopes Habilitado: x Sim Não

8. Exame Interno
8.1. Satisfaz externamente as prescrições vigentes? x Sim Não
8.2. Possuí todos os acessórios exigidos? x Sim Não
8.3. Causa algum perigo ou incomodo? Sim x Não
8.4. Os principais acessórios são do tipo e capacidade
adequada e estão em bom estado de funcionamento? x Sim Não
8.5. As superfícies externas e demais pormenores
abrangidos pelo exame externo apresentam alguma Sim Não
anomalia prejudicial e segurança da caldeira? x

5
9. Medições de Espessura de Chapas
Ultrassom (Medidor de Espessura): Sim Não
X
Marca: Wintact Modelo: WT100A Id: MCU-001
Observação: Após o exames, não foi constatado nenhuma deformação ou
anomalia, estando o mesmo em condição de operar dentro dos limites
estipulados neste relatório e no prontuário.

9.1. Exame externo: Conforme item 13.4.4.4 da NR-13 a Caldeira foi

inspecionada externamente e apresenta condições satisfatórias para
funcionamento e operação com segurança, desde que atendidos as
recomendações deste relatório de inspeção de segurança.
9.2. Exame interno: Conforme item 13.4.4.4 da NR-13 a Caldeira foi
inspecionada internamente e apresenta condições satisfatórias para
funcionamento e operação com segurança, desde que atendidos as
recomendações deste relatório de inspeção de segurança.

LOCAL MEDIDAS (mm)

13,83 14,45 13,71 14,73 15,15
Corpo 13,42 13,75 14,53 14,12 12,72
16,46 16,18 16,31 16,40 16,30
19,08 17,60 19,83 19,98 19,98
Espelho
20,45 20,33 20,41 19,77 17,94
Traseiro
15,98 16,10 16,18 16,27 17,94

18,64 17,98 17,70 18,11 18,21

Espelho
19,62 17,35 17,70 17,40 18,72
Frontal
18,64 19,10 17,38 17,98 19,62

BALÃO
Conforme relatado nas recomendações, item 13 desse relatório, na próxima
inspeção,
Corpo deve-se atentar-se
9,62 aos pontos críticos
9,51 9,70 mencionados
9,42 nas fotos
9,48 desse
laudo.
Tampo Tras. 12,47 12,22 12,88 12,80 12,68

Tampo Front. 12,70 12,63 12,68 12,84 12,50

6
10. Fixação da PMTA e Pressão de Prova
PMTA Atual: 7,03 kgf/cm² Pode ser mantida? x Sim Não
Pressão de prova aplicada: 10,55 kgf/cm² Duração: 60 minutos
A caldeira suportou satisfatoriamente a prova? x Sim Não

11. Válvulas de Segurança

Válvula 1: Comodoro 1” 554554 VS 100 Abertura: 5,50 kgf/cm²
Empresa Calibração: NA Calibração Próx. Calibração: 06/2023

Válvula 2: Comodoro 1” 554555 VS 100 Abertura: 6,00 kgf/cm²

Empresa Calibração: NA Calibração Próx. Calibração: 06/2023

As válvulas de seguranças são suficientes? x Sim Não

12. Dispositivos e Alimentação de Água

Cada um dos dispositivos de alimentação de água da Sim Não
caldeira é suficiente?
x

Conforme NR-13, item 13.4.1.3, as caldeiras devem ser dotadas de injetor ou

sistema de alimentação de água independente do principal que evite o
superaquecimento por alimentação deficiente, acima das temperaturas de
projeto, de caldeiras de combustível sólido não atomizado ou com queima
em suspensão.

7

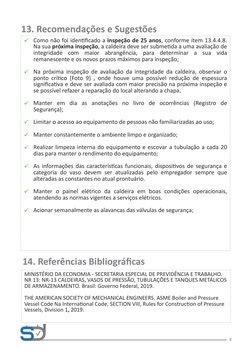

13. Recomendações e Sugestões
 Como não foi identificado a inspeção de 25 anos, conforme item 13.4.4.8.
Na sua próxima inspeção, a caldeira deve ser submetida a uma avaliação de
integridade com maior abrangência, para determinar a sua vida
remanescente e os novos prazos máximos para inspeção;

 Na próxima inspeção de avaliação da integridade da caldeira, observar o

ponto crítico (Foto 9) , onde houve uma possível redução de espessura
significativa e deve ser avaliada com maior precisão na próxima inspeção e
se possível refazer a reparação do local alterando a chapa.

 Manter em dia as anotações no livro de ocorrências (Registro de

Segurança);

 Limitar o acesso ao equipamento de pessoas não familiarizadas ao uso;

 Manter constantemente o ambiente limpo e organizado;
 Realizar limpeza interna do equipamento e escovar a tubulação a cada 20
dias para manter o rendimento do equipamento;

 As informações das características funcionais, dispositivos de segurança e

categoria do vaso devem ser atualizadas pelo empregador sempre que
alteradas as constantes no atual prontuário.

 Manter o painel elétrico da caldeira em boas condições operacionais,

atendendo as normas vigentes a serviços elétricos.

 Acionar semanalmente as alavancas das válvulas de segurança;

14. Referências Bibliográficas

MINISTÉRIO DA ECONOMIA - SECRETARIA ESPECIAL DE PREVIDÊNCIA E TRABALHO.
NR 13: NR-13 CALDEIRAS, VASOS DE PRESSÃO, TUBULAÇÕES E TANQUES METÁLICOS
DE ARMAZENAMENTO. Brasil: Governo Federal, 2019.

THE AMERICAN SOCIETY OF MECHANICAL ENGINEERS. ASME Boiler and Pressure

Vessel Code Na International Code, SECTION VIII, Rules for Construction of Pressure
Vessels, Division 1, 2019.

8

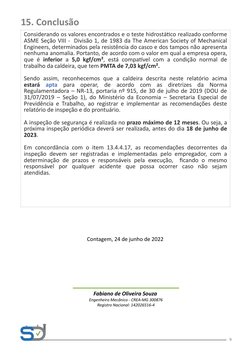

15. Conclusão
Considerando os valores encontrados e o teste hidrostático realizado conforme
ASME Seção VIII - Divisão 1, de 1983 da The American Society of Mechanical
Engineers, determinados pela resistência do casco e dos tampos não apresenta
nenhuma anomalia. Portanto, de acordo com o valor em qual a empresa opera,
que é inferior a 5,0 kgf/cm², está compatível com a condição normal de
trabalho da caldeira, que tem PMTA de 7,03 kgf/cm².
Sendo assim, reconhecemos que a caldeira descrita neste relatório acima
estará apta para operar, de acordo com as diretrizes da Norma
Regulamentadora – NR-13, portaria nº 915, de 30 de julho de 2019 (DOU de
31/07/2019 – Seção 1), do Ministério da Economia – Secretaria Especial de
Previdência e Trabalho, ao registrar e implementar as recomendações deste
relatório de inspeção e do prontuário.
A inspeção de segurança é realizada no prazo máximo de 12 meses. Ou seja, a
próxima inspeção periódica deverá ser realizada, antes do dia 18 de junho de
2023.
Em concordância com o item 13.4.4.17, as recomendações decorrentes da
inspeção devem ser registradas e implementadas pelo empregador, com a
determinação de prazos e responsáveis pela execução, ficando o mesmo
responsável por qualquer acidente que possa ocorrer caso não sejam
atendidas.

Contagem, 24 de junho de 2022

Fabiano de Oliveira Souza

Engenheiro Mecânico - CREA-MG 300876
Registro Nacional: 142026516-4

9

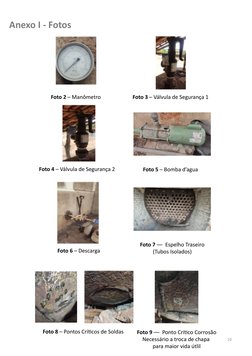

Anexo I - Fotos

Foto 2 – Manômetro Foto 3 – Válvula de Segurança 1

Foto 4 – Válvula de Segurança 2 Foto 5 – Bomba d’agua

Foto 7 –– Espelho Traseiro

Foto 6 – Descarga (Tubos Isolados)

Foto 8 – Pontos Críticos de Soldas Foto 9 –– Ponto Crítico Corrosão

Necessário a troca de chapa 10
para maior vida útlil
CERTIFICADO DE TESTE HIDROSTÁTICO Nº 001/22
Empresa: Lopes & Lopes Indústria de Aguardente LTDA
Endereço: Fazenda Catoni, S/N, Zona Rural, Joaquim Felício - MG
Equipamento: Caldeira Cyclope Combustível: bagaço de cana
Categoria: B Tipo: Flamo tubular Nº Fab.: ----
PMTA: 7,03 kgf/cm² Pressão de teste hidrostático: 10,55 kgf/cm²
De acordo com UG-99 - ASME BPVC.VIII.1 Ed. 2019

Código Fabricação: ASME Normas de Inspeção: NR-13

EXECUÇÃO DO TESTE HIDROSTÁTICO

COMPONENTE DO PRESSÃO DO TESTE FLUIDO TEMP. DO FLUIDO TEMP. DO METAL DURAÇÃO DO DATA DO TESTE
VASO (°C) (°C) TESTE (Min.)

Espelho Superior 10,55 kgf/cm² Água 60 min 18/06/2022

Espelho Inferior 10,55 kgf/cm² Água 60 min 18/06/2022

Corpo Externo 10,55 kgf/cm² Água 60 min 18/06/2022

MANÔMETROS UTILIZADOS NO TESTE HIDROSTÁTICO

CERTIFICADO DE VALIDADE DA
NÚMERO ESCALA CALIBRAÇÃO DATA DA CALIBRAÇÃO CALIBRAÇÃO

4647 0 à 850 Psi 148007/A 29/03/2022 29/03/2023

RESULTADO DO TESTE HIDROSTÁTICO

X Aprovado Reprovado

ART: MG20221244146
Certificado Emitido para relatório de inspeção nº 001/22

Contagem, 24 de junho de 2022

Fabiano de Oliveira Souza

Engenheiro Mecânico - CREA-MG 300876
Registro Nacional: 142026516-4
11
12
13
 REGISTRO DE OCORRÊNCIAS
No dia 18 de junho de 2022, a Caldeira Horizontal Cyclope foi inspecionada de
acordo com a Norma NR-13, portaria nº 915, de 30 de julho de 2019 (DOU de
31/07/2019 – Seção 1), do Ministério da Economia – Secretaria Especial de
Previdência e Trabalho.

Inspeção realizada pelo Engenheiro Fabiano de Oliveira Souza, inscrito no CREA/MG

sob o número 300876 D – 1º Região Metropolitana.

Não havendo objeções e atendendo as recomendações de sua utilização normal

dentro das anotações do relatório anexo.

Contagem, 24 de junho de 2022

Fabiano de Oliveira Souza

Engenheiro Mecânico - CREA-MG 300876
Registro Nacional: 142026516-4

Agora, você pode acessar uma cópia dos

seus laudos de segurança NR-13, a
qualquer momento e de qualquer lugar,
na área de cliente em nosso site.

www.surveycaldeiras.com.br
Nome de usuário (CNPJ): 23106155000102
Senha: 23106

Conforme subitem 13.5.4.14.1 “O relatório de

inspeção de segurança pode ser elaborado em
sistema informatizado do estabelecimento com
segurança da informação, ou em mídia
eletrônica com utilização de assinatura digital,
desde que a assinatura seja validada por uma
Autoridade Certificadora – AC”
