CAD II

(Desenho Assistido por Computador)

Técnico de Produção em Metalomecânica – variante Produção e Maquinação
5.Criação de modelos 3D
FILLET E CHAMFER

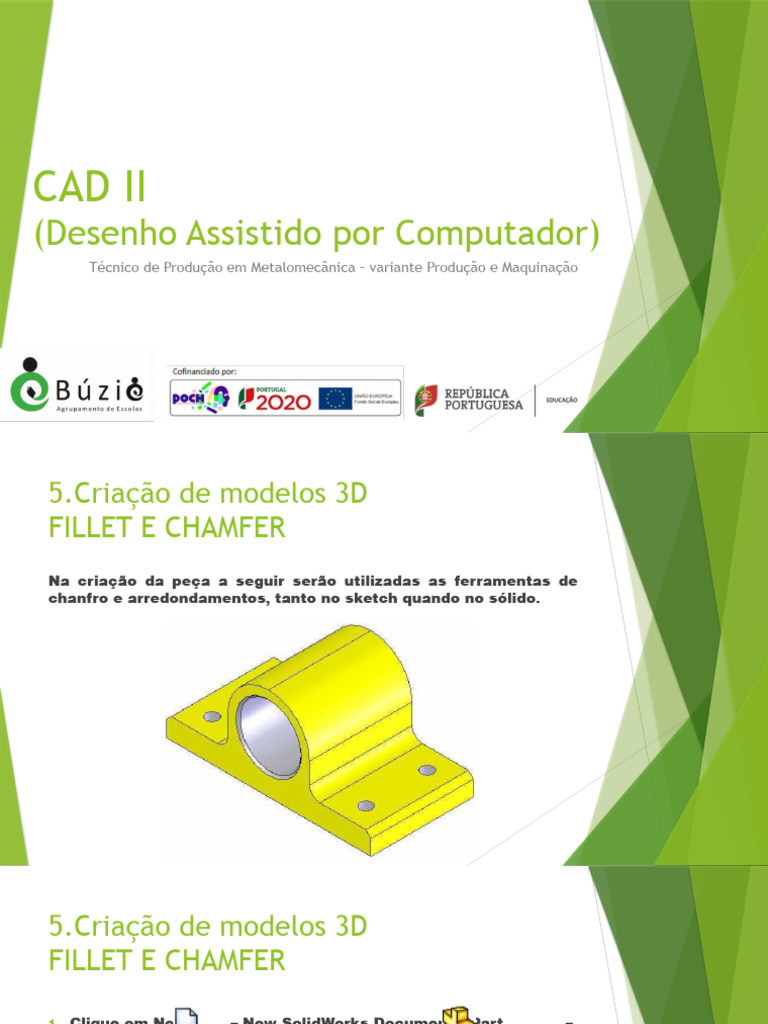

Na criação da peça a seguir serão utilizadas as ferramentas de
chanfro e arredondamentos, tanto no sketch quando no sólido.
5.Criação de modelos 3D
FILLET E CHAMFER
1. Clique em New – New SolidWorks Document – Part –
OK.

2. Clique no botão Sketch , e em seguida selecione o Front

plane.

3. Utilizando as ferramentas Line e Smart dimension

crie a geometria conforme a figura a seguir:
5.Criação de modelos 3D
FILLET E CHAMFER
4. Agora clique na ferramenta Sketch chamfer
. Isto fará abrir a Property Manager,
selecione as opções Distance-distance e
Equal distance.
5. Determine uma distância de 5mm para o
chanfro e logo após selecione as
interseções entre as linhas de 20mm e
60mm de comprimento, feito isto clique em .
6. Selecione a ferramenta Sketch fillet e
determine 10mm de valor para o raio de
arredondamento.
7. Em seguida selecione as interseções entre
as linhas de 60mm e 70mm de comprimento
e clique em .
5.Criação de modelos 3D
FILLET E CHAMFER
8. Se os passos apresentados
tiverem sido seguidos
corretamente sua geometria
deverá estar semelhante a esta:

NOTA: Observe que as cotas de 5mm

apresentam um símbolo em forma de
2 elos de uma corrente, isto significa
que uma cota está amarrada à outra,
se uma delas for alterada a outra
também sofrerá alteração.
5.Criação de modelos 3D
FILLET E CHAMFER

9. Clique em Extruded boss/base , e determine uma

espessura de 100mm e clique em , para que o sólido seja

gerado. Feito isto sua peça ficará assim:

5.Criação de modelos 3D
FILLET E CHAMFER
10. Clique na ferramenta Fillet e depois selecione as arestas
indicadas da figura acima.

11. Na Property Manager, certifique-se que a opção Constant

radius está habilitada, se esta opção estiver habilitada
determine um raio de 25mm e clique em .

12. Observe que na Feature Manager a última operação registrada é

a denominada Fillet1, no menu Feature (Fillet1) selecione a
opção Edit Feature.
5.Criação de modelos 3D
FILLET E CHAMFER
13. A Property ManagerFillet1 será aberta novamente, altere o valor
do raio de 25mm para 40mm e clique em . A peça ficará
deste modo:
5.Criação de modelos 3D
FILLET E CHAMFER
14. Selecione a face indicada na figura acima e clique em Sketch , clique
Normal to e em seguida utilize as ferramentas Circle e Smart
dimension para criar um círculo com 60mm de diâmetro na face da peça.

15. Utilizando a ferramenta Add relation , faça com que este círculo fique
concêntrico com o arredondamento de 40mm de raio. Para isto você deve
selecionar o círculo e uma das arestas deste arredondamento, depois de
selecionados, escolha a opção Concentric na Property Manager e clique
em .

16. Agora clique em Extruded cut e depois na ferramenta de visualização

Isometric .

17. Na sub-janela Direction 1 selecione a opção Through All.

5.Criação de modelos 3D
FILLET E CHAMFER
18. Clique em e sua peça ficará assim:

19. Selecione a face interna do corte circular

que acabou de fazer.

20. Clique na ferramenta Chamfer .

21. Na Property Manager habilite a opção Angle

distance, determine 2mm para a distância
do chanfro e 45° para o valor do ângulo. Em
seguida clique em .
5.Criação de modelos 3D
FILLET E CHAMFER
22. Sua peça deverá ficar deste modo:

23. Selecione a face indicada na figura anterior e clique

em Sketch , em seguida selecione a ferramenta
Normal to .

24. Utilize as ferramentas Circle e Smart dimension

para criar quatro círculos com 12mm de diâmetro
conforme a figura a seguir:

25. Clique em Extruded cut e depois em Isometric .

26. Na sub-janela Direction 1 selecione a opção Through All

e em seguida clique em .
5.Criação de modelos 3D
FILLET E CHAMFER
27. Agora leve o cursor até o início da Feature Manager, dê
um clique em cima de Part1.

28. Depois clique na ferramenta Edit color selecione a

cor amarela e em seguida clique no botão .

29. Agora, segurando o botão Ctrl no teclado, selecione as

operações Cut-Extrude1, Chamfer1 e Cut-
Extrude2.

30. Clique na ferramenta Edit color selecione a cor cinza

e em seguida clique em . Se todos os passos tiverem
sido seguidos corretamente sua peça ficará assim:
5.Criação de modelos 3D
FILLET E CHAMFER
31. Clique em Rotate view e gire sua peça de modo que a face
inferior fique a mostra.

32. Selecione a face inferior da peça e em seguida clique em Sketch

.

33. Clique em Normal to .

34. Agora, com a face selecionada, clique na ferramenta Offset

entities . Na Property Manager estipule 5mm e se necessário
habilite a opção Reverse para que a geometria criada fique para o
lado interno da peça. Feito isto clique em .
5.Criação de modelos 3D
FILLET E CHAMFER
35. Utilize a ferramenta Sketch fillet
para cria arredondamentos com 10mm
de raio nas quatro interseções do
retângulo criado.

36. Clique em Extruded cut e faça um

corte do tipo Blind e uma profundidade
de 5mm e sua peça estará pronta.

37. Salve a peça clicando e Save e

nomeando como MANCAL.SLDPRT.
