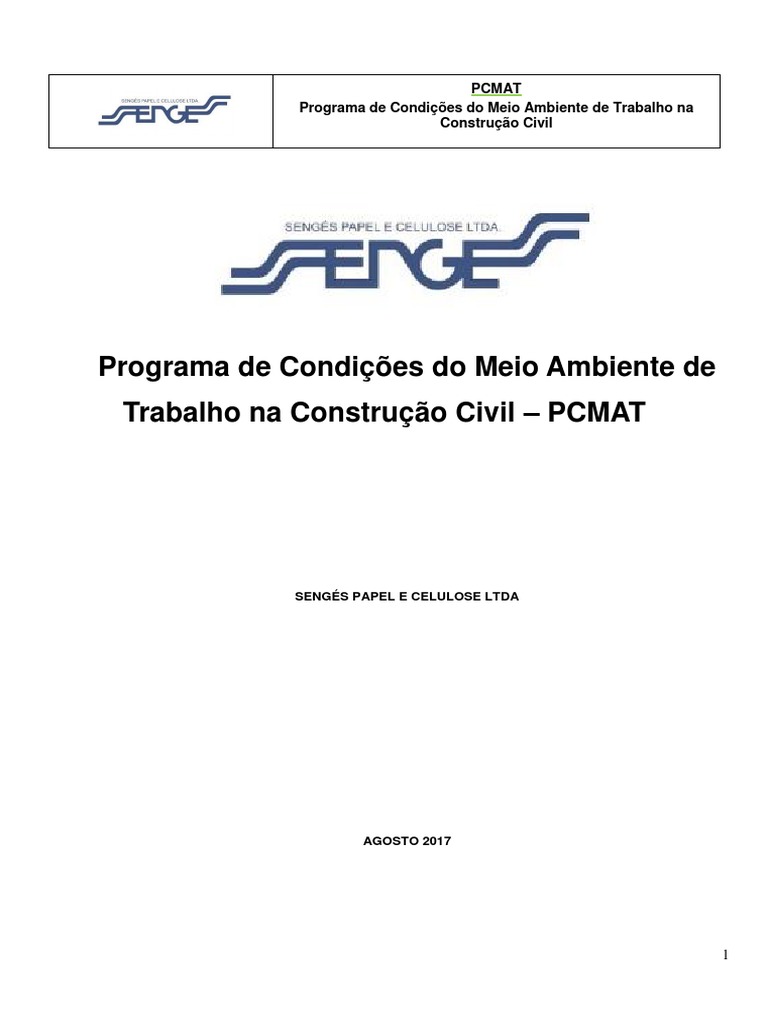

PCMAT

PCMAT
Programa de Condições do Meio Ambiente de Trabalho na

Construção Civil
Programa de Condições do Meio Ambiente de

Trabalho na Construção Civil – PCMAT
SENGÉS PAPEL E CELULOSE LTDA
AGOSTO 2017
1
PCMAT
Construção Civil
Sumário
1. Identificação da Empresa...................................................................................................................................3
2. Localização da Obra............................................................................................................................................4
3. Características do Empreendimento.................................................................................................................4
4. O canteiro.............................................................................................................................................................5
5. Área de Vivência..................................................................................................................................................6
6. Instalações Elétricas...........................................................................................................................................7
7. Maquinas e Equipamentos................................................................................................................................14
8. Sinalização..........................................................................................................................................................15
9. Procedimentos de emergência.........................................................................................................................16
10. Equipamentos de proteção...............................................................................................................................19
11. Extintores............................................................................................................................................................21
12. Cronograma de treinamento.............................................................................................................................21
13. Riscos de Acidentes..........................................................................................................................................22
14. Controle Médico.................................................................................................................................................25
15. Memorial sobre condições e meio ambiente de trabalho nas atividades e operações..............................26
16. Quadro de EPI´s.................................................................................................................................................27
17. Características de EPI´s....................................................................................................................................29
18. Cartazes e Avisos – Locais Recomendados...................................................................................................31
19. Administração....................................................................................................................................................32
20. APR - Analise Preliminar de Risco....................................................................................................................33
21. Responsabilidade Técnica.................................................................................................................................38
2
PCMAT
Construção Civil
1. Identificação da Empresa
Razão Social: Sengés Papel e Celulose Ltda.
Endereço área fabril: Rua Luiz José Sguário nº. 127
Endereço área administrativa: Rodovia PR 151 s/nº Bairro Tucunduva

Município: Sengés – Paraná
Fone/Fax: (43) 3567-8600
CNPJ: 43.014.521/0007-04
CNAE: 172140-0
Ramo de atividade: Fabricação de Papel e Celulose
Grau de risco: 3
Nº de colaboradores: 492
Sendo: 463 masculino e 29 feminino
Cipa - Comissão Interna de Prevenção de Acidentes: 22 membros
Brigada de Incêndio: 53
SESMT: Serviço Especializado em Engenharia e Medicina do Trabalho:
Técnico de Segurança no Trabalho: 03

Engenheiro do Trabalho:01
Médico do Trabalho: 01
Auxiliar de Enfermagem do Trabalho: 01
3
PCMAT
Construção Civil
2. Localização da obra
Proprietário: SENGÉS PAPEL E CELULOSA LTDA

Endereço da Obra/Serviço: Rua Luis José Sguário, Nº 127, Centro. Cidade: Sengés – PR.
3. Características do empreendimento
Execuções de Bases e Prédio de Comando

Duração: 01/08/2017 à 26/12/2017
Quantidade de colaboradores: 43
4
PCMAT
Construção Civil
4. O canteiro
A alocação do canteiro de obra será realizada conforme croqui abaixo, onde temos a alocação da área de
vivência, escritório e container sanitário.
5
PCMAT
Construção Civil
5. Área de Vivência
Instalações Sanitárias
As instalações sanitárias estão dimensionadas adequadamente para atender ao número máximo previsto de 50
trabalhadores. Os sistemas construtivos serão padronizados, assegurando a durabilidade às instalações.
Banheiros
Os banheiros serão constituídos de 03 sanitários, mictório tipo calha, seguindo o estipulado na NR-18.4.2.4.
Serão utilizados vasos sanitários de porcelana, instalados em compartimentos individuais e dotadas de portas e
repartições em aço.
A ventilação será natural para o exterior através de aberturas (janelas) de ventilação. Cada compartimento
contará com lixeira para papéis usados.
Papel higiênico ficará à disposição no container almoxarifado, em compartimento específico ao alcance de
todos os trabalhadores.
Será realizada limpeza diária no início do expediente.
Vestiários
Com armários e bancos em número suficiente.

Estes armários são de madeira, numerados e com fechadura e cadeado.
Não será permitida a guarda de bebida alcoólica nem armas de qualquer natureza. Iluminação natural e artificial
adequada.
Refeitório
As refeições de almoço serão feitas no refeitório da empresa que contam com aquecedor de marmitas e segue
todas as características segundo o estipulado na NR-18.4.2.11.2
6
PCMAT
Construção Civil
6. Instalações elétricas
6.1. Características gerais do sistema elétrico

6.1.1Sistema de média tensão
Os cubículos de média tensão serão do tipo auto portante, blindados para instalação abrigada e construção do
tipo “Metal Clad”, com grau de proteção IP-41. As entradas e saídas de cabo serão pela parte inferior.
Todos os cabos deste sistema deverão ser classe de tensão 8,7/15 kV, isolação EPR, singelos e terminação
contrátil a frio (muflas) para 15 kV.
- Concessionária COPEL 13,8 kV, 60 Hz, 3 fases
- Neutro acessível
- Corrente de curto-circuito 14kA (Preliminar – será confirmado pelo estudo de curto circuito)
6.1.2 Sistema de baixa tensão
O sistema de baixa tensão será composto por CCM-CA, todos os motores, transformadores,
retificador/carregador de baterias e Gerador Diesel de Emergência.
Serão usados cabos alimentadores de cobre, isolação em EPR, classe 0,6/1 kV e temperatura de operação
máxima contínua de 90 ºC.
- Tensão Nominal de Serviço 440V 5%, 3 fases+neutro,60Hz
- Classe de Tensão 0,6/1 kV
- Neutro solidamente aterrado
- Corrente de curto-circuito 40kA
6.1.3 Serviços auxiliares
Quadro de luz/tomadas TUG e sist. auxiliares.

- Tensão Nominal 220V 5%, 3 fases+neutro,60Hz
- Classe de Tensão 0,6/1 kV
- Neutro solidamente aterrado
- Corrente de curto-circuito 5kA
6.1.4 Tensões Auxiliares Disponíveis
- 220 Volts, 2Ø, 60Hz para painel MT / BT e painel auxiliar de instrumentos.

- 125Vcc proveniente do retificador/carregador de baterias - para alimentação dos comandos dos disjuntores,
bomba de emergência, painel de instrumentos, relés de proteção, PLCs, automação, supervisório e estação de
trabalho.
7
PCMAT
Construção Civil
- 24Vcc para instrumentação e segurança, cartões de entrada e saída discretas dos PLCs.
6.2. CCM´s
A construção desses painéis será em chapa de aço dobrada, formando um conjunto auto suportante, montadas
lado-a-lado, com base de perfil “U”, modular, do tipo compartimentado (gaveta extraível), com componentes
inteligentes.
As chaparias possuirão tratamento adequado de superfície e pintura de acabamento final na cor cinza claro
Munsell N6,5 eletrostática, epóxi pó, acabamento corrugado, espessura mínima de 70 microns.
O grau de proteção deverá ser de IP-42, com guarnições de borracha neoprene em juntas e portas.
Estes painéis deverão ter as entradas e saídas realizadas por baixo.
O CCM da Caldeira e do Pátio serão fornecidos pelos respectivos fabricantes.
6.3. Retificador/ Carregador de Baterias
Gabinete auto portante com grau de proteção mínimo de IP-31.

Sistemas de corrente continua deverão ser previstos para suprir os circuitos de comando e proteção das
turbinas e do sistema de 13,8 kV.
Deverão ser constituídos de um retificador/carregador alimentado em 440 V, trifásico, e conectado a um banco
de baterias tipo chumbo acidas seladas (VRLA), com saída para o consumidor em 125 Vcc, isolado.
Na casa de força e sala KAIRÓS, equipadas com sistema em 13,8kV, será instalado um conjunto retificador/
bateria/ quadro de distribuição em cada sala.
O banco de baterias deverá sustentar a carga nominal do consumidor durante 30 (trinta) minutos no mínimo.
As baterias deverão ser montadas em painéis metálicos fechados e instalados em sala elétrica climatizada.
6.4. Transformadores
Todos os transformadores de potência deverão ser fornecidos com um comutador sem carga instalado no lado
primário, possuindo as seguintes derivações: Vn +/- 2x2,5%.
Os transformadores de potência a seco serão com invólucro metálico com grau de Proteção IP-21, montados
sobre rodas planas.
6.5. Sistema de aterramento
Para este sistema deverá ser adotado o esquema TN-S da norma NBR-5410, com condutor neutro (N) aterrado
e de um condutor de proteção (PE) para aterrar as caixas, luminárias e demais massas metálicas.
O sistema de terra adotado por área e/ou edifício será constituído basicamente de um anel principal de cabo de
cobre nú, bitola mínima 70mm², interligando os diversos eletrodos de terra, de modo a formar uma malha de mesma
8
PCMAT
Construção Civil
bitola para distribuição aos vários equipamentos a serem aterrados, conjugados com todas as fundações, estacas dos
prédios, armaduras de concreto e estruturas metálicas.
Todas as partes metálicas, não condutoras de energia, dos equipamentos elétricos, tais como: motores,
transformadores, quadros de manobra e de controle, centro de controle de motores, etc., deverão ser ligados ao
sistema de terra, bem como equipamentos e estruturas metálicas.
Os eletrodos ou hastes de terra serão do tipo “copperweld” alta camada 254 microns, Ø 3/4 x 3000 mm.
O sistema de terra será projetado de modo a permitir testes e medições periódicas do sistema e das hastes
individuais. Portanto, serão previstas ligações do sistema acessíveis e feitas com conectores adequados, às hastes ou
às chapeiras do aterramento acima do piso.
O valor em ohms da resistência de terra deverá ser inferior a 10 ohms para a malha. As conexões soldadas são
preferíveis em relação às de aperto.
Todas as conexões enterradas sem acesso deverão ser feitas pelo método de solda exotérmica.
Somente nos pontos onde é necessário efetuar medições e/ou verificações de continuidade e nas conexões
com equipamentos móveis, serão usados conectores de aperto (conector de liga de bronze tipo Split bolt).
- Condutor de proteção ( PE )
Disposto junto ao circuito alimentador deverá ser conectado no ponto de aterramento do neutro do
transformador e na barra de aterramento dos centros de controle de motores, quadros de distribuição, etc.
O Sistema de Distribuição deve ser do tipo TN-S.
- Condutor de aterramento
Deverá fazer a conexão entre a estrutura do equipamento ou componente e o ponto mais próximo da malha de
aterramento.
- Malha de aterramento de gradiente

Adequada ao controle de gradientes na casa de força, calculada com base na medição de resistividade do solo.
Logo após a execução da malha de aterramento deverá ser feita medição da resistência de terra para confirmação da
eficácia da malha.
- Malha de aterramento geral

Localizada no restante da área, não adequada ao controle de gradientes.
Painéis
Os painéis de força deverão ser aterrados através do condutor de proteção e do condutor de aterramento.
O condutor de Proteção, disposto junto ao alimentador de chegada, deverá ser conectado no ponto de
aterramento do neutro do transformador e a barra de aterramento do painel, junto à seção de chegada do alimentador.
Os Condutores de Proteção dos alimentadores que saem do painel deverão derivar da barra de aterramento do
painel nas respectivas secções de saída dos alimentadores.
9
PCMAT
Construção Civil
O condutor de Aterramento deverá conectar a barra de aterramento do painel ao ponto mais próximo da malha
de aterramento.
Motores
Os motores de BT deverão ser aterrados com o condutor de proteção, ou seja, o quarto condutor do cabo
alimentador. Será feita a ligação a terra no interior da caixa de ligações do motor e na barra de terra do centro de
controle de motores.
O condutor de aterramento deverá conectar o terminal de aterramento da carcaça do motor ao ponto mais
próximo da malha de aterramento.
Tanques e Estruturas Metálicas

Além desses equipamentos, os tanques e estruturas metálicas, bandejas metálicas, eletrodutos, blindagens de
cabos e qualquer componente capaz de acumular eletricidade estática, deverão ser efetivamente aterrados, através do
condutor de aterramento.
A blindagem dos cabos de média tensão deverá ser aterrada a uma das extremidades, preferencialmente na
fonte.
A blindagem de cabos de sinais eletrônicos ou baixa corrente/tensão em circuitos de controle e/ou
instrumentação, deverá ser aterrada apenas no painel de origem do cabo.
6.6. Proteção contra descargas atmosféricas
O sistema de proteção contra descargas atmosféricas deverá atender aos requisitos da NBR-5419 – Proteção
de Estruturas contra Descargas Atmosféricas (ABNT).
O sistema de proteção contra descargas atmosféricas deverá atender no mínimo o nível de proteção III da NBR
5419.
Deverão ser aplicados captores ou para-raios do tipo "Franklin" na proteção das estruturas altas e de pequena
projeção horizontal.
Coberturas metálicas de espessura maior de 0,5 mm podem ser consideradas como elementos captores.
As zonas de proteção serão determinadas pelo método geométrico de esfera fictícia.
Elementos metálicos das estruturas das instalações, tais como: chaminé e caldeira, poderão ser utilizados na
constituição das redes de captação e/ou dos condutores de descida das correntes de surto atmosférico, devendo para
tanto, ser garantida a continuidade metálica dos mesmos.
As redes de captação aérea deverão ser constituídas de cabo de cobre nu, seção 35mm², instalados ao longo
das bordas e cumieira do telhado.
A distância máxima entre cabos deverá ser de 20m entre si, protegidos contra danos mecânicos até no mínimo
2,5m acima do nível do solo.
Os cabos deverão ser fixados nos telhados.
Os condutores de descida deverão ser constituídos de cabo de cobre nu, seção 35mm², e grampeados à
estrutura das instalações em pontos com espaçamento máximo de 3m.
10
PCMAT
Construção Civil
Os condutores de descida deverão ser conectados a uma haste de 3/4 x 3.000mm e esta conectada a malha de
aterramento através de solda exotérmica, no ponto mais próximo.
6.7 Tomadas – Uso Geral e para máquinas de solda
Nas salas elétricas serão instaladas tomadas destinadas a equipamentos portáteis (aspirador de pó industrial,
etc.).
As tomadas comuns de 220V, bifásica, em áreas externas serão para 10A e 20A, 2P+T, com tampa mola e
instaladas em caixas a prova de tempo.
As tomadas em áreas administrativas serão 127V, monofásica, 10A, 2P+T, instaladas em caixas embutidas.
Tomadas para máquinas de solda serão Steck, modelo N-4246 IP44, trifásica, 440V, 32A, 4 polos (3P+T), com
disjuntor de proteção. A carcaça desta tomada será aterrada pela ligação do condutor terra.
Serão instaladas duas unidades combinadas para tomadas no interior da casa de força e uma na área externa:
- Uma unidade combinada será locada dentro da casa de força no piso térreo (piso da Turbina).
- Uma unidade combinada será locada dentro da casa de força no piso superior (piso sala de comando e
controle).
- Uma unidade combinada será locada na área externa junto as Utilidades / Torres de Resfriamento.
6.8 Iluminação Geral
A iluminação será alimentada em 220V, bifásico, 2P+T.

Para condutores de iluminação de arruamentos e/ou controle, em baixa tensão, o isolamento deverá ser em
PVC 70ºC, tipo resistente a chama para tensões de até 0,6/1kV
Para condutores de iluminação interna, de tomadas de uso geral em áreas abrigadas o isolamento deverá ser
de PVC 70ºC, tipo resistente a chama para tensões de até 750V.
A instalação do sistema de iluminação deverá ser toda do tipo aparente através de eletrodutos PVC do tipo
Daisa.
A iluminação externa será através de projetores com lâmpadas a vapor metálico, equipadas com reatores de
alto fator de potência, de 400W, tipo HPI – T, modelo tubular, base E-40.
A iluminação interna será através de luminárias com lâmpadas fluorescentes, equipadas com reatores
eletrônicos de alto fator de potência, de 32W, e lâmpadas fluorescentes compactas PL de 23W.
A iluminação dos diversos ambientes seguirá os níveis definidos na norma NBR 5413 – Iluminância de
Interiores.
6.9 Iluminação de Emergência
Para a iluminação de emergência serão instaladas unidades autônomas com alimentação em 220V, bifásica,
2P+T, com autonomia mínima de meia hora, e serão distribuídas nos pontos estratégicos.
11
PCMAT
Construção Civil
6.10 Ar condicionado
O ar condicionado será o tipo Split e utilizado nas salas:

- Sala Kairós
- Sala de CCM´s (Casa de Força – piso intermediário);
-Sala de Controle;
- Sala de Refeição;
- Sala de CCM´s BT / CC (piso superior).
6.11 Distribuição Subterrânea Interna - Canaletas
O sistema para distribuição subterrânea dos cabos de força e controle para os cubículos internos será feita
através de canaletas de concreto.
Quando necessário o uso de suportes nas canaletas poderão ser de leito para cabos, travessas de perfilado,
inserts, mão francesa, etc.
As canaletas serão executadas em concreto com tampa em chapa de aço xadrez (anti- derrapante), com
cantoneira de aço ao nível do piso.
A profundidade e largura serão dimensionadas conforme a necessidade requerida.
6.12 Distribuição Subterrânea Externa – Envelope Simples
Os eletrodutos instalados em banco de dutos subterrâneo serão diretamente enterrados e devem ser do tipo
PEAD (Polietileno de Alta Densidade), tipo “Kanaflex”.
O sistema de dutos subterrâneos deverá ser instalado de tal forma que a parte superior esteja no mínimo a
0,6m da superfície.
O raio de curvatura dos dutos PED, (8x) diâmetro externo.
6.13 Sistemas Aparentes
Nas instalações aparentes para força, serão usados eletrodutos de aço rígidos galvanizados tipo Daisa.
A menor seção será de ¾” nas instalações de força e de iluminação, sendo que as seções padronizadas em
3/4”, 1”, 11/2”, 2”, 3” e 4”.
Os eletrodutos serão adequadamente suportados. Em geral, a distância não excederá 2,5m entre suportes.
As seções de eletrodutos serão dimensionadas em função do número e no tipo dos condutores a serem
utilizados, na temperatura ambiente, no número de curvas, e com os requisitos exigidos na NBR-5410 para baixa
tensão.
12
PCMAT
Construção Civil
Serão utilizados eletrodutos separados para diferentes níveis de tensão e sinais, ou bandejas/leitos sem tampas
com septo divisor.
6.14 Distribuição em Leito de Cabos (Bandejamento)
Como critério geral à distribuição de força serão feitas em bandejas, sem tampas, de cabos ou suporte com
vergalhão a estrutura dos prédios.
Bandejas serão em aço galvanizado e do tipo prateleira.
Os cabos serão instalados em bandejas separadas de acordo com seus níveis de tensão e finalidade
operacional.
Os cabos de tensão e comando inferiores a 0,6kV, poderão ser instalado na mesma bandeja, porem separados
por um septo divisor.
Bandejas sem tampas para cabos montados na horizontal serão suportadas a cada 2,00m, no máximo e na
vertical a cada 1,50m.
A distância mínima entre as bandejas e laje ou viga deverá ser de 150mm
13
PCMAT
Construção Civil
7. Máquinas e Equipamentos
 As máquinas e equipamentos elétricos serão aterrados adequadamente, a anel de aterramento.

 Todos os operadores de máquinas e equipamentos receberão instruções sobre os métodos mais seguros
para cada operação.
- Serra Circular
Somente será operada por funcionários qualificados, identificados e com os devidos EPI’s.
Atenderá os seguintes requisitos mínimos:
 Coifa protetora;
 Empurradores ;
 Caixa coletora de resíduos;
 Chave de ignição.
 Extintor tipo PQS.
 Aterrada eletricamente.
 Ficará sob cobertura.
 Quadros de aviso “Uso obrigatório de EPI”.
Alguns procedimentos básicos:

 Regularmente será verificado o disco de corte.
 Será esvaziada a caixa coletora de resíduos, principalmente no final do expediente.
 Corte de cunhas somente em madeiras com mais de 30cm (trinta centímetros).
- Betoneiras
Serão utilizadas betoneiras com carregador e misturador. Operada apenas por funcionário qualificado,
identificado como tal e com os EPI’s necessários (ver planilha EPI X Função). A betoneira obedecerá os seguintes
requisitos mínimos:
 Ficará sob cobertura.
 Terá sua área isolada com barreira ou cancela.
 Seus componentes serão revisados periodicamente (proteções na transmissão de força principalmente).
 Limpeza do equipamento somente no final do expediente e com o equipamento desligado, colocando
sempre um calço de suporte na caçamba.
- Policorte
14
PCMAT
Construção Civil
- Vibrador elétrico
- Furadeira
- Compressor de ar
- Rompedor pneumático
- Rompedor elétrico
- Carrinho de mão
- Retro escavadeira.
7.1 Ferramentas
O Almoxarifado disporá de todas as ferramentas necessárias à etapa da obra.

Antes da saída (das ferramentas) do almoxarifado será verificado o funcionamento da máquina ou
equipamento. Verificação visual.
 Serão periodicamente vistoriadas todas as ferramentas e equipamentos de apoio, nas suas proteções,
estado, fiação elétrica e outros considerados necessários e recomendados pelos fabricantes.
 Se a ferramenta requerer EPI específico, o responsável do almoxarifado entregará a Ferramenta e o EPI
obrigatoriamente. (Ex. entalhadora e óculos de s
8. Sinalização
Toda a obra será sinalizada com avisos e cartazes, informando sobre Riscos, Atenção e Avisos.
-Interna
Toda a obra será sinalizada, informando sobre Riscos, Atenção e Avisos, conforme orientações da assessoria
15
PCMAT
Construção Civil
de segurança do trabalho.
-Externa
A execução de serviços externos (fora dos limites do canteiro de obra), principalmente só será sinalizado com
cavaletes, cones, fita zebrada e orientador de trânsito veicular e de pedestres, quando necessário. Ainda deve ser
observado o seguinte:
 Na eventualidade de obstrução temporária do passeio para fins de descarga de materiais, deverá ser
providenciado cordão de isolamento, em volta do veículo, de maneira a criar um corredor para passagem dopedestre.
 Durante a descarga de concreto, será utilizado cordão de isolamento, como descrito no item anterior.
Pode ser utilizada fita zebrada fixa em balizas, e como complemento cones de sinalização.
 Antes da execução de qualquer serviço, verificar e certificar-se que não exista risco contra terceiros.
Devemos priorizar a segurança dos pedestres eveículos.
9. Procedimentos de emergência;
Em caso de ocorrência de acidente, onde a vítima precise ser removida para centro de atendimento médico,
serão tomadas as seguintes providências:
Pequenos acidentes
Encaminhar a vítima para o escritório administrativo do canteiro, onde se encontra o material de primeiros
socorros, e funcionário treinado em primeiros socorros para o atendimento.
A caixa de primeiros socorros estará abastecida com: compressa Gaze, Esparadrapo, Luvas de Procedimento,
Ataduras de 10 cm, Ataduras de 15 cm, Soro Fisiológico, Tesoura Reta de Ponta Romba, Termômetro, Band-Aid, Pinça,
Solução de Clorexidina, Bolsa de Gelo. Comunicar ao setor de segurança no trabalho.
Acidente de gravidade média e alta
Se esta for a situação, tomar as seguintes providências:

Acionar o Hospital Maternidade Municipal de Sengés, (43) 3567-1215, comunicar ao Gerente de Manutenção
Civil e ao setor de segurança do trabalho. A assistência social deverá acompanhar o desenvolvimento do quadro do
funcionário acidentado.
Acidente com óbito
Comunicar ao Gerente de Manutenção Civil e ao setor de segurança do trabalho. Comunicar a Polícia Civil pelo
16
PCMAT
Construção Civil
fone (43) 3567-1226.

Isolar a área do acidente,
Não mexer no local até liberação por parte da polícia ou DRT.
A assistência social da empresa deverá acompanhar e orientar à família da vítima nos trâmites legais
necessários e no apoio psicológico necessário durante e na sequência do evento. Todo apoio deve ser realizado de
forma a mitigar o sofrimento de um acidente, tanto ao acidentado como à família do acidentado.
17
PCMAT
Construção Civil
Telefones Úteis
Hospital Maternidade Municipal de Sengés– Endereço: Rua Prefeito Daniel Jorge, Nº 300 – Sengés/PR.
Telefone: (43) 3567-1215
PRONTO SOCORRO: (43) 3567-1215

BOMBEIROS (JAGUARIAIVA): 193
POLICIA MILITAR: 190
POLICIA CIVIL: (43) 3567-1226
18
PCMAT
Construção Civil
CAT – Comunicado de Acidentes do Trabalho
Em todas as situações, o departamento de pessoal, emitirá a Comunicação de Acidentes do Trabalho – CAT,

com a seguinte destinação (conforme ordem de serviço do INSS nº 329, de 26.10.93):
1ª via ao INSS 2ª via ao SUS

3ª via ao sindicato dos trabalhadores 4ª via à empresa
5ª via ao segurado ou dependente
6ª via à DRT/Ministério do Trabalho.
Igualmente será preenchido o Anexo I da NR-18, com a seguinte destinação:
1ª via para Fundacentro/CTN. Rua Capote Valente, 710 – Pinheiros – São Paulo – SP – CEP: 05409-009. 2ª via
para Estrada Octavio Frasca, Nº 699, Bairro Belém Velho, Porto Alegre – RS
10. Equipamentos de proteção
10.1 Equipamentos De Proteção Coletiva – EPC’s
Equipamento de Proteção Coletiva, diz respeito ao coletivo, ao grupo a ser protegido.

Quando há risco de acidente ou doença relacionada ao trabalho, a empresa deve providenciar EPC, visando
eliminar o risco no ambiente de trabalho.
Estes são os EPC’s mínimos a serem utilizados durante a construção da obra
Guarda-corpo;
Proteção de aberturas no piso;
Proteção de escavações;
Proteção de pontas de vergalhões;
Corda de segurança;
Tela de proteção;
Proteções de partes móveis de máquinas e equipamentos;
Proteção de entrada da obra;
Passarelas;
Rampas;
Escadas de mão;
Barreiras de proteção (ex. tapume).
19
PCMAT
Construção Civil
10.2 Equipamentos De Proteção Individual – EPI’s
A empresa fornecerá aos trabalhadores, como medida complementar desegurança:
Botina de Segurança;
Luva;
Protetor Auricular;
Óculos de Segurança Capacete;
Outros equipamentos de proteção individual adequados a riscos específicos, tais como:

Capas impermeáveis, para chuvas;
Botina de Borracha;
Luvas para Eletricista;
Luvas com enchimento de borracha especial para vibrações de marteletes.
20
PCMAT
Construção Civil
11. Extintores
Serão colocados extintores (todos de no mínimo 6Kg) contra princípio de incêndios nos seguintes locais: Área
de Vivência: 01 Água Pressurizada 10L próximo ao bebedouro e 01 PQS (Pó Químico Seco) próximo a sala de
administração.
. Incêndio
Princípio de incêndio que não possa ser controlado, ligar imediatamente para o Corpo de Bombeiros pelo
telefone 193.
12. Cronograma de treinamento

Cronograma de Treinamentos – Manutenção Civil
MÊS / ANO CRONOGRAMA DE TREINAMENTO Setor
Curso de NR 35 – Trabalho em Altura Manutenção Civil

21 e 22 de Maio de 2017
17 a 25 de Abril de 2017 NPT 015 - Brigada de Incêndio Brigadistas – Manutenção Civil
Curso de Reciclagem de NR 35 – Trabalho em

Manutenção Civil
03 de Junho de 2017 Altura
21
PCMAT
Construção Civil
Integração de novos colaboradores Manutenção Civil

28 de Agosto de 2017
NR 35 – Trabalho em Altura Manutenção Civil

29 de Agosto de 2017
13 de Setembro de 2017 NR 33 – Espaço confinado Manutenção Civil
OBS.: Os demais treinamentos serão contemplados neste cronograma conforme a evolução da obra.
13. Riscos de Acidentes
13.1Riscos Gerais De Acidentes E Seu Controle
A seguir a relação dos possíveis riscos à integridade física dos trabalhadores e terceiros, que podem acontecer
durante os diversos serviços da obra, e as correspondentes medidas de eliminação ou neutralização e controle por
meio de Equipamentos de Proteção Coletiva (EPC’s) e ou medidas administrativas de correção e finalmente por
Equipamentos de Proteção Individual (EPI’s).
22
PCMAT
Construção Civil
O Quadro abaixo mostra os Riscos, os EPI’s e os EPC’s necessários para evitar acidentes durante esta fase da
obra.
ATIVIDADES E PRINCIPAIS RISCOS EPI’S/Cuidados EPC’S/Prevenção

OPERAÇÕES
Inalação de Poeiras. Utilizar mascara contra poeiras. Utilizar

Execução de Bases e Dermatites e conjuntivites. luvas impermeáveis.
Sinalizar Área. Atenção
Alvenaria Queda do mesmo nível ou de Contra quedas utilizar andaimes e Cinto
na execução.
nível diferentes. de segurança
Inalação de poeiras,
Serviços de reboco e principalmente pelo lixamento
Utilizar máscara contra poeiras.
regularização de desuperfícies.
Utilizar luvas impermeáveis. Sinalizar Área. Atenção
superfícies. Dermatites e conjuntivites.
Contra quedas utilizar Andaimes e cinto na execução.
Assentamento de Queda em nível e diferença
de segurança.
Cerâmica. de nível.
Inalação de poeiras.
Utilizar mascara contra poeira. Utilizar Sinalizar Área. Atenção
Dermatites e Conjuntivites.
Sistema Hidráulico. luvas impermeáveis. na execução.
Queda do mesmo nível.
Luvas impermeáveis.
Irritações dermatológicas. Óculos de segurança,
Sinalizar e Isolar Área
Pintura interna e Quedas em diferença de nível preferencialmente ampla visão.
de Trabalho.
externa. e em mesmo nível. Cinto de segurança, na pintura externa,
Atenção na execução.
engatado a corda auxiliar de segurança.
23
PCMAT
Construção Civil
Quando diferença de nível, utilizar cinto

Quedas do mesmo ou
de segurança do tipo pára-quedista, Sinalizar Área de
diferente nível.
engatado a corda auxiliar. Trabalho.
Limpeza de Cerâmica. Queimaduras por produto
Utilizar luvas impermeáveis. Utilizar Atenção na execução.
químico, nas mãos e rosto.
protetor facial.
Não deixar partes vivas

nas instalações
provisórias.
Não realizar serviços
Botinas de segurança sem partes
em circuitos
Instalações elétricas metálicas.
Choque elétrico. energizados.
provisórias e definitivas Óculos de proteção. Luvas isolantes.
Serviço autorizado
somente a trabalhador
qualificado.
Manter sempre as vias

de circulação, escadas
Utilizar sempre Capacete e botina de e passagens
Organização e limpeza
segurança. Usar luvas Látex ou desobstruídas.
no canteiro. Riscos diversos de acidentes.
Vaqueta. Manter os entulhos
afastados da periferia
das lajes.
24
PCMAT
Construção Civil
14. Controle Médico
Atestado de Saúde Ocupacional – ASO
É o documento legal emitido pelo profissional Médico na conclusão dos exames médicos ocupacionais:
admissional, periódico, retorno ao trabalho, mudança de função e demissional.
Será emitido pelo Médico do Trabalho após a conclusão dos exames médicos ocupacionais, conforme NR-7.
Para cada trabalhador examinado, o médico emitirá o Atestado de Saúde Ocupacional - ASO, em 3 (três) vias.
A primeira via do ASO ficará arquivada no local de trabalho do trabalhador, no Canteiro de Obras, no Setor
Médico, à disposição da Fiscalização do Trabalho.
A segunda via do ASO será obrigatoriamente entregue ao trabalhador, mediante recibo deste na primeira via. A
terceira via do ASO será arquivada pelo Setor de Recursos Humanos.
O ASO deverá conter no mínimo:
a) nomecompletodotrabalhador,onúmeroderegistrodesuaidentidadeesuafunção;
b) osriscosocupacionaisespecíficosexistentes,ouaausênciadeles,naatividadedoempregado,conformeinstru
ções técnicas expedidas pela Secretaria de Segurança e Saúde no Trabalho -SSST;
c) indicaçãodosprocedimentosmédicosaquefoisubmetidootrabalhador,incluindoosexamescomplementares
ea data em que foramrealizados;
d) o nome do Médico Coordenador, com respectivoCRM;
e) definiçãodeaptoouinaptoparaafunçãoespecíficaqueotrabalhadorvaiexercer,exerceouexerceu;
f) dataeassinaturadoMédicoencarregadodoexameecarimbocontendoseunúmerodeinscriçãonoConselho
Regional deMedicina.
25
PCMAT
Construção Civil
15. Memorial sobre condições e meio ambiente de trabalho nas atividades e operações
15.1 Cargos/ Funções
1. Pintor de Obras JR
2. Pedreiro JR
3. Pedreiro Oficial SR
4. Assistente Administrativo
5. Encarregado Armação Ampliação JR
6. Ajudante Geral
7. Operador de Maquinas Pesadas
8. Encarregado Pedreiro Ampliação
9. Encarregado Armação Ampliação
10. Carpinteiro Oficial
11. Encarregado Pedreiro
12. Encarregado Carpinteiro Ampliação
13. Gerente de Construção Civil
14. Auxiliar Administrativo B
15. Motorista de Caminhão
16. Pedreiro PL
17. Pintor de Obras Oficial
26
PCMAT
Construção Civil
16. Quadro de EPI´s

O = Obrigatório E = Eventual NA = Não Aplicável
Óculos de Protetor Botina de Luva de Luva de Látex ou Máscara

Protetor facial Avental de raspa
FUNÇÃO Capacete segurança Auricular Segurança Vaqueta PVC. descartável PFF2
Encarregado Armação
O O O O O NA NA NA E
Ampliação JR
O O O O O NA NA NA E
Ampliação
Carpinteiro Oficial O O O O O NA E O O
Encarregado Carpinteiro
O O O O O NA E O O
Ampliação
Ajudante Geral O O O O O E E NA NA
Pedreiro JR O O O O E O E NA NA
Pedreiro Oficial SR O O O O E O E NA NA
Encarregado Pedreiro
Oficial SR Ampliação O O O O E O E NA NA
Pedreiro PL O O O O E O E NA NA
Encarregado Pedreiro O O O O E O E NA NA
Gerente de
O O O O E E NA NA NA
Construção Civil
Pintor de Obras JR O O O O E O O E E
Pintor de
O O O O E O O E E
Obras Oficial
Assistente Administrativo E E E O NA NA NA NA NA
Auxiliar Administrativo B E E E O NA NA NA NA NA
Operador de Maq. Pesadas E E O O E NA NA NA NA
Motorista de Caminhão E E E O E NA NA NA NA
PCMAT
Construção Civil
Bota de Mangote de Cinto de Capa de

FUNÇÃO Perneira
Borracha Raspa Segurança Chuva
E E E E E
Ampliação JR
E E E E E
Ampliação
Carpinteiro Oficial E E O E E
Encarregado Carpinteiro
E E O E E
Ampliação
Ajudante Geral E E NA E E
Pedreiro JR E E NA E E
Pedreiro Oficial SR E E NA E E
Encarregado Pedreiro
Oficial SR Ampliação E E NA E E
Pedreiro PL E E NA E E
Encarregado Pedreiro E E NA E E
Gerente de
E E NA E E
Construção Civil
Pintor de Obras JR E E NA E E
Pintor de
E E NA E E
Obras Oficial
Assistente Administrativo NA NA NA NA E
Auxiliar Administrativo B NA NA NA NA E
Operador de Maq. Pesadas E E NA NA E
Motorista de Caminhão NA NA NA NA E
PCMAT
Construção Civil
17. Características de Epi’s mais usados:
Protetor Facial: Equipamento destinado à proteção do rosto dos colaboradores.

Utilização: Deverá ser utilizado em serviços com riscos de projeções de quaisquer tipos de partículas sobre o
rosto do funcionário.
Conservação: Manter sempre limpo para boa visibilidade. Utilizar apenas pano macio, água e sabão neutro
para limpeza. Nunca solventes.
Protetor Auricular: Equipamento destinado à proteção das pessoas que trabalham em locais com ruído
elevado e acima dos limites de tolerância.
Utilização: Deverá ser utilizado pelos colaboradores que trabalham, operação da máquina, corte de materiais
por disco, e outras onde o ruído for alto.
Conservação: Manter sempre limpo para boa higiene e conforto. Solicitar a substituição, para higienização
diaria ou de acordo com a periodicidade de utilização.
Capacete: Equipamento destinado a proteger a cabeça contra impactos contundentes.
Utilização: Deverá ser utilizado pelos colaboradores dos setores de produção constantemente, e sua
conservação é guarda é de responsabilidade do empregado.
Conservação: Manter limpo e evitar danos no casco e na carneira.
Luvas de vaqueta (ou equivalente): Equipamento utilizado para a proteção das mãos e punhos, contra riscos
de ferimentos por corte, lacerações etc.
Utilização: Deverá ser utilizada nos serviços de levantamento e transporte de materiais, e em todos aqueles
que tragam riscos às mãos dos funcionários da área de produção.
Manutenção: Deverá ser solicitado um equipamento novo, quando o mesmo não apresentar condições de uso.
Não deve ser submetido à umidade.
Vestimenta de Trabalho: Roupa para trabalho destinada a proteger o corpo do colaborador do contato com as
partículas em suspensão (poeiras). Recomenda-se roupa em tecido resistente, porem leve e confortável com mangas
compridas.
Utilização: Deverá ser usado durante os trabalhos por todos os colaboradores da empresa,observando que a
barra da calça deve ficar sempre por cima do calçado de segurança.
Manutenção: O funcionário deve providenciar sua limpeza e manutenção. Somente será entregue uma nova
muda contra a entrega da anterior.
Cinto de Segurança: Equipamento destinado a limitar uma possível queda durante a execução de um trabalho
que esteja sendo realizado a mais de dois metros de altura do piso.
Utilização: Deverá ser utilizado em trabalhos superiores a dois metros de altura. O cinto deve ser o tipo pára-
quedista.
Manutenção: Evitar o contato com materiais cortantes e químicos. Revisar, antes do uso, as condições das
costuras, das partes metálicas, das conexões, do rabicho (não utilizar se o cabo tiver suas fibras soltas) e do
mosquetão, assim como o deve ser revisado o cabo auxiliar de segurança, seu estado e sua correta fixação.
Avental de raspa: Equipamento destinado à proteção do tronco e parte das pernas do trabalhador. Utilização:
Deverá ser utilizado quando da execução de serviços de carpintaria e marcenaria, peças cortantes, proteção contra
29
PCMAT
Construção Civil
fagulhas (ex. no esmeril).

Máscara descartável PFF2: Equipamento destinado à proteção respiratória dos trabalhadores contra poeiras
incômodas.
Utilização: Deverá ser utilizada quando no ambiente de trabalho houver poeiras inertes, cuja concentração seja
desconfortável para o trabalho. Pela quantificação realizada na empresa e análise desses particulados, recomendamos
o uso de máscaras simples contra poeiras (descartáveis) do tipo de fibras não-tecidas e que possui tira metálica para
amoldar ao tipo de nariz e um elástico para prender a máscara à altura do nariz.
Botina de Segurança: Calçado destinado à proteção dos pés docolaborador.
Utilização: Deve ser utilizado em todos os locais de produção da empresa, durante toda a jornada de trabalho.
Manutenção:Ocalçadodeveserperiodicamentelimpoeengraxadoparamanterocouromacio.Nãodeveser
submetidoalocaiscomexcessodeumidade,parataldeveserutilizadabotadeborracha.
Conservação: Após o uso deve ser limpo e guardado em local seco, ventilado, evitando umidade e a exposição
a contaminantes.Deverásertrocadosemprequeseencontrarsaturada,perfurada,rasgadaoucomfaltadevedação.
Óculos de Segurança: Equipamento destinado a proteger os olhos dos colaboradores contra partículas e
poeiras em suspensão.
Utilização: Deverá ser utilizado obrigatoriamente ao adentrar o canteiro de obras.
Conservação: Devem ser mantidos sempre limpos. Utilizar pano macio, água e sabão neutro.
Eventuais necessários: Quando da ocorrência de fatos novos (condições esporádicas e não comuns), deve
ser utilizado o EPI adequado à nova condição, consultando o departamento de SMS da FACIMON ENGENHARIA.
Observação: TODOS OS EPI’S DEVEM POSSUIR C.A (Certificado de Aprovação do Ministério do Trabalho e
Emprego).
30
PCMAT
Construção Civil
18. Cartazes e avisos – Locais Recomendados
Uso Obrigatório de Máscara

de Respiração Próximo a betoneiras, recintos fechados de pintura, corte de tijolos ou cerâmica.
Coloque o Lixo na Lixeira

No vestiário, no almoxarifado, no escritório administrativo, Canteiro de Obras.
Uso Obrigatório de Capacete Principalmente na entrada da obra e outros a critério da empresa.
Use Protetor Auricular Próximo à serra circular, máquinas muito ruidosas, e outros a critério da empresa
Próximo a locais de fechamento com alvenaria, concretagem, carga e descarga de

Obrigatório Uso de Luvas
materiais, preparação de ferragens, e outros a critério da empresa.
Obrigatório Uso de Botas de

Em locais com excesso de umidade.
Borracha
Próximo de equipamentos tipo:serra circular, ou em pedestais próximo de serviços com

Uso Obrigatório de Óculos de
chapisco, reboco de parede e teto, concretagem, vibradores, lavagem de cerâmicas e
Segurança ou Protetor Facial
outros a critério da empresa.
Primeiros Socorros Colocar na caixa de primeiros socorros.
Cuidado! Queda de Objetos Colocar nos locais com trabalhos em altura.
Uso Obrigatório de Cinto de

Colocar em próximo a atividades em altura.
Segurança
Cuidado! Eletricidade Nas caixas de distribuição elétrica e locais energizados.
Não Fume neste Local No escritório e nos locais com manuseio de inflamáveis e outros a critério da empresa.
31
PCMAT
Construção Civil
19. Administração
19.1 Procedimentos Administrativos
Todos os EPI’s fornecidos aos colaboradores, serão impressas comprovantes de entrega própria e individual
onde obrigatoriamente deverá constar o nº do Certificado de Aprovação – C.A. e data e assinatura do recebedor do EPI.
Para o fornecimento de um novo EPI, o funcionário entregará o EPI objeto da substituição. Todos os
trabalhadores deverão legalmente contratados, tanto os próprios como os terceirizados.
Os Atestados de Saúde Ocupacional – ASO, ficarão na administração da obra ou no almoxarifado, para fins de
consulta do Ministério do Trabalho. Inclusive dos terceiros.
Serão realizadas vistorias periódicas de Segurança e Saúde pela MAS Construções, com elaboração de
relatório de campo. Estes relatórios serão encaminhados à administração da obra para a correção de eventuais
irregularidades. Todos os colaboradores receberão Ordens de Serviço – OS.
Todos deverão atender as disposições da NR-7, NR 09, NR 12 e NR 18. Principalmente no tocante a treinamentos,
ordens de serviço e aos exames médicos.
19.2 Treinamentos
Todos os colaboradores deverão ser certificados com treinamentos de NR 18, NR 35 para os aptos a trabalho
em altura e os treinamentos específicos de cada função.
32
PCMAT
Construção Civil
20. APR – ANALISE PRELIMINAR DE RISCO
33
PCMAT
Construção Civil
34
PCMAT
Construção Civil
35
PCMAT
Construção Civil
36
PCMAT
Construção Civil
37
PCMAT
Construção Civil
21. Responsabilidade Técnica
O PCMAT – Programa de Condições e Meio Ambiente de Trabalho na Indústria da Construção, foi digitalizado
em 38 folhas, sendo que a última está datada e assinada.
Estamos à disposição para quaisquer esclarecimentos que se faça necessário.
28 de agosto de 2017.
Vancrei Antonio da Silva Ribeiro

Técnico de Segurança do Trabalho
Registro Ministério Trabalho Emprego
SSST/MTE – PR/001256.4
Valdecir dos Santos

Supervisor Técnico de Segurança do Trabalho
Registro Ministério do Trabalho Emprego
SSST/MTE – PR/001256.4
Rodrigo Cesar Prestes

Engenheiro de Segurança do Trabalho
Registro Ministério do Trabalho Emprego
CREA-PR 95464-D
38

PCMAT

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

PCMAT

Enviado por

Direitos autorais:

Formatos disponíveis

PCMAT

Programa de Condições do Meio Ambiente de Trabalho na

Programa de Condições do Meio Ambiente de

SENGÉS PAPEL E CELULOSE LTDA

Razão Social: Sengés Papel e Celulose Ltda.

Endereço área fabril: Rua Luiz José Sguário nº. 127

Endereço área administrativa: Rodovia PR 151 s/nº Bairro Tucunduva

Fone/Fax: (43) 3567-8600

Ramo de atividade: Fabricação de Papel e Celulose

Sendo: 463 masculino e 29 feminino

Cipa - Comissão Interna de Prevenção de Acidentes: 22 membros

SESMT: Serviço Especializado em Engenharia e Medicina do Trabalho:

Técnico de Segurança no Trabalho: 03

Proprietário: SENGÉS PAPEL E CELULOSA LTDA

Execuções de Bases e Prédio de Comando

Com armários e bancos em número suficiente.

6.1. Características gerais do sistema elétrico

6.1.2 Sistema de baixa tensão

6.1.3 Serviços auxiliares

Quadro de luz/tomadas TUG e sist. auxiliares.

6.1.4 Tensões Auxiliares Disponíveis

- 220 Volts, 2Ø, 60Hz para painel MT / BT e painel auxiliar de instrumentos.

6.3. Retificador/ Carregador de Baterias

Gabinete auto portante com grau de proteção mínimo de IP-31.

6.5. Sistema de aterramento

- Malha de aterramento de gradiente

- Malha de aterramento geral

Tanques e Estruturas Metálicas

6.6. Proteção contra descargas atmosféricas

6.7 Tomadas – Uso Geral e para máquinas de solda

6.8 Iluminação Geral

A iluminação será alimentada em 220V, bifásico, 2P+T.

6.9 Iluminação de Emergência

O ar condicionado será o tipo Split e utilizado nas salas:

6.11 Distribuição Subterrânea Interna - Canaletas

6.12 Distribuição Subterrânea Externa – Envelope Simples

6.13 Sistemas Aparentes

6.14 Distribuição em Leito de Cabos (Bandejamento)

 As máquinas e equipamentos elétricos serão aterrados adequadamente, a anel de aterramento.

Alguns procedimentos básicos:

O Almoxarifado disporá de todas as ferramentas necessárias à etapa da obra.

Acidente de gravidade média e alta

Se esta for a situação, tomar as seguintes providências:

Acidente com óbito

fone (43) 3567-1226.

PRONTO SOCORRO: (43) 3567-1215

CAT – Comunicado de Acidentes do Trabalho

Em todas as situações, o departamento de pessoal, emitirá a Comunicação de Acidentes do Trabalho – CAT,

1ª via ao INSS 2ª via ao SUS

Igualmente será preenchido o Anexo I da NR-18, com a seguinte destinação:

10. Equipamentos de proteção

10.1 Equipamentos De Proteção Coletiva – EPC’s

Equipamento de Proteção Coletiva, diz respeito ao coletivo, ao grupo a ser protegido.

Estes são os EPC’s mínimos a serem utilizados durante a construção da obra

10.2 Equipamentos De Proteção Individual – EPI’s

A empresa fornecerá aos trabalhadores, como medida complementar desegurança:

Outros equipamentos de proteção individual adequados a riscos específicos, tais como:

12. Cronograma de treinamento

MÊS / ANO CRONOGRAMA DE TREINAMENTO Setor

Curso de NR 35 – Trabalho em Altura Manutenção Civil

17 a 25 de Abril de 2017 NPT 015 - Brigada de Incêndio Brigadistas – Manutenção Civil

Curso de Reciclagem de NR 35 – Trabalho em

Integração de novos colaboradores Manutenção Civil

NR 35 – Trabalho em Altura Manutenção Civil
