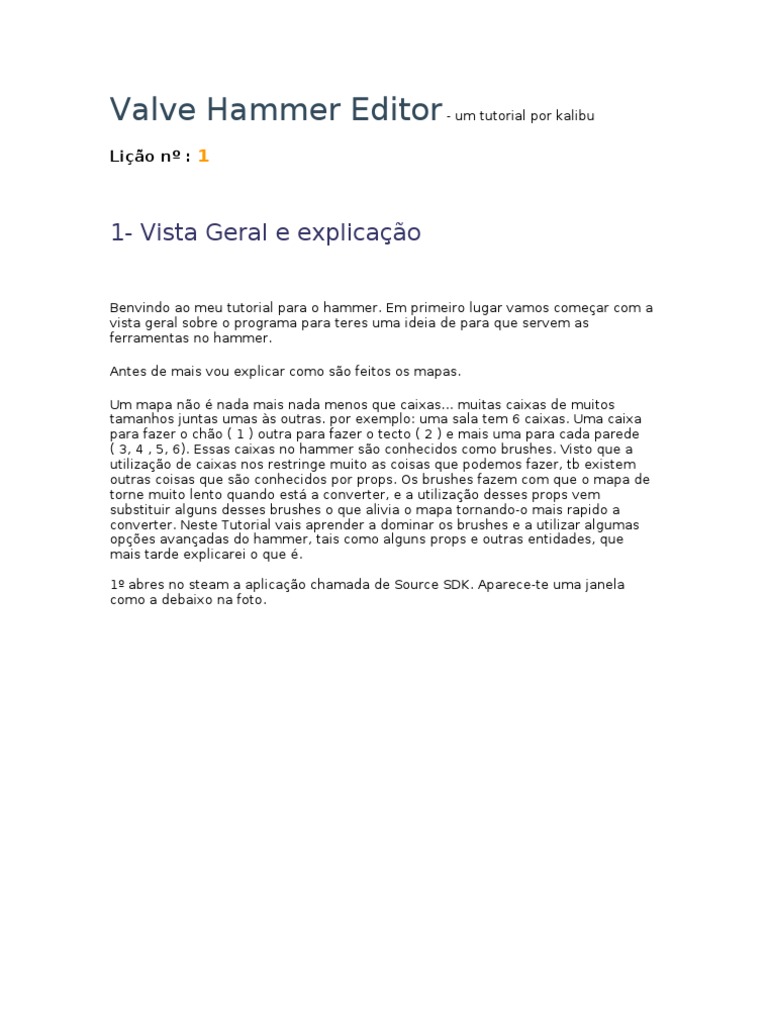

Lição nº : 1
Benvindo ao meu tutorial para o hammer. Em primeiro lugar vamos começar com a
vista geral sobre o programa para teres uma ideia de para que servem as
ferramentas no hammer.
Um mapa não é nada mais nada menos que caixas... muitas caixas de muitos
tamanhos juntas umas às outras. por exemplo: uma sala tem 6 caixas. Uma caixa
para fazer o chão ( 1 ) outra para fazer o tecto ( 2 ) e mais uma para cada parede
( 3, 4 , 5, 6). Essas caixas no hammer são conhecidos como brushes. Visto que a
utilização de caixas nos restringe muito as coisas que podemos fazer, tb existem
outras coisas que são conhecidos por props. Os brushes fazem com que o mapa de
torne muito lento quando está a converter, e a utilização desses props vem
substituir alguns desses brushes o que alivia o mapa tornando-o mais rapido a
converter. Neste Tutorial vais aprender a dominar os brushes e a utilizar algumas
opções avançadas do hammer, tais como alguns props e outras entidades, que
mais tarde explicarei o que é.
Aparece-te algo como o que está na foto ( podes fechar aquela pequena janela que diz
messages, não é muito necessária para ti)
Legenda:
A- vista 3d do mapa. É através dessa vista 3d que vais ter uma pequena ideia de
como está a ficar o mapa. Poderás andar a viajar no mapa através desta janela
B* - Top - Vista por cima. através dessa vista vais ter uma espécie de "mapa", uma
overview do mapa.
C* - Front - Vista frontal, através dessa vista vais ver uma mapa de frente.
D* - Side - Vista lateral. através dessa vista vais ver o mapa de lado.
*- nestas janelas não podes viajar como na janela A, nestas apenas poderás deslocar os scrolls
1- POINTER
o ponteiro normal. serve para selecionares os brushes e entidades e para os
arrastar através das Janelas B, C e D
2 - ZOOM
serve para fazeres/ desfazeres o zoom nas janelas B C e D. Botão direito do rato na
janela diminui, botão esquerdo aumenta.
3- CAMERA
serve para navegares pela janela 3d. matem pressionado o botão esquerdo do rato
para mexeres a vista. utiliza as teclas aswd para navegares
introdução:
um mapa não é feito só de brushes... por exemplo: os sitios onde nascemos. não é
uma coisa automática. tu é que decides onde é que cada pessoa nasce. então
utilizas uma entidade designada de info_player_terrorist ou
info_player_counterterrorist para fazer tal coisa. Para adicionar props, como
arvores carros estatuas mobilia também utiliza uma espécie de entidade chamada
de prop_static, prop_dynamic. prop_physics; prop_detail entre outros tipos de
props. Outra coisa muito importante nas entidades é a entidade da luz. Se um mapa
não tiver entidades de luz, ele será um mapa às escuras e não se verá nada.
Existem várias entidades de luz, light_environment, light , light_spot,
light_dynamic entre outros... a light _environment é a "luz do sol" é a luz que vai
iluminar todo o mapa que esteja em contacto com o céu. a entidade light é uma
luz de posição. ao seu redor vai ser emitida luz. serve para fazer a luz de lampadas,
fogeiras e coisas do género. a light_spot serve para fazer focos de luz e a
light_dynamic é para fazer luzes dinâmicas mas isso já é uma opção avançada. Mais
à frente verás como utilizar as entidades.
5 - BRUSH TOOL
Brush tool, a mais importante e indispensável ferramenta do hammer. sem ela não
poderás fazer mapas.
Esta ferramenta serve para fazer chão, fazer paredes, fazer o céu, fazer tectos,
fazer pontes, fazer portas, janelas, telhados, tudo.
Podes através dela criar cubos / paralelepipedos, cilindros, cones, arcos, torus ( donuts )
prismas e esferas.
Utilizar brushes é como fazer algum objecto com legos... vais juntado peças até formar
o objecto pretendido. a vantagem dos brushes é que tens as "peças de legos" do tamanho
que quiseres, tendo assim sempre " peças à medida".
6 - DISPLACEMENT TOOL
Um mapa tem texturas, que são as imagens que fazem as paredes, o chão, tectos
etc... texturas são as imagens utilizadas como "papel de parede para os brushes" se
um brush não tiver texturas é invisivel. Imagina um balão. agora tira-lhe a parte de
borracha. o que vês? nada. assim funciona com os brushes.
7 - TEXTURE TOOL
É uma ferramenta que serve para aplicar a textura a todo o brush. por exemplo,
tem um brush com uma textura de tijolo, e queres meter o brush com uma textura
de cimento. selecionas a textura de cimento depois o brush que queres mudar, e
carregas nesta tool. Mas isso tu depois vais perceber.
8 - DECALS TOOL
É para adicionar pequenas imagens tipo graffitis, manchas de sange, setas, por
exemplo, os bombsites. Eles têm no chão aqueles X marcados. por exemplo isso é
um decal.
9 - OVERLAY TOOL
Funciona da mesma maneira que a ferramenta anterior apenas com algumas
diferenças. Nos decals to não podes controlar a textura. Nesta tool tu podes
escolher o tamanho da textura em questão. Outra coisa de difrente aqui é que, nos
decals a textura é aplicada a todos os brushes que o decal abranger. Na overlay, a
textura apenas será aplicada ao brush onde será aplicado.
10 - CLIPPING TOOL
Este é uma ferramenta que serve de bisturi. Imagina um brush como um bloco de
margarina. Chagas lá com a faca e dás uma golpada e tiras um bocado da
margarina. ficas com 2 bocados de margarina certo? com esta ferramenta também
ficas com dois brushes. esta ferramenta é util quando queres fazer lados obliquos
num brush.
A1 - TEXTURE GROUP
é através desta janela que selecionas a textura que queres dar ao brush.
B1 - ENTITY/BRUSH GROUP
é aqui que selecionas o tipo de brush/entidade que queres aplicar no mapa.
x - GRID
através deste elemento que vais ajustar o tamanho da grelha das janelas B C e D.
Por prédefinição a grelha está a 16, que é o tamanho que eu recomendo para inciares os
mapas do cs.
y - TEXTURE LOCK
é uma opção que eu uso. Há duas maneiras da textura estar no mapa. Colada ao
mundo ou colada ao brush. Se não tiveres a texture lock ( tl - aquilo que eu tenho
activado) activada, se mecheres o brush a textura nao vai sair do mundo e vai
ganhar uma posição diferente no mundo. exemplo
sem texture lock activada:
com texture lock activada:
z - model options
são opções sobre os modelos nas vistas 2d. O 3º icone dá algum jeito quando
queres visualizar o model como se for um brush. exemplo:
Repara que em baixo eu escrevi "floor" na janela que diz Filter. Filter é um filtro que só
deixa passar todas as texturas que tenham uma certa palavra no seu nome. neste caso a
palavra é "floor".
seleciona agora uma textura qualquer a teu gosto fazendo duplo clique.
Seleciona a ferramenta de brush ( 5 ). Repara ao lado, na entity/brush group(B1),
que o tipo de brush é o block. Agora já temos tudo o que necessitamos para fazer o
chão. o que agora vamos fazer vai ser um rectangulo na janela do TOP ( janela B).
repara que consoante vais esticando ou encolhendo o chão, na janela C e D também há
rectangulos (todos a tracejado) que se mexem sozinhos. depois de achares que a area do
rectangulo está bom, vamos ajustar a altura do rectangulo. Supondo que tens a grid a 16,
vamos deixar apenas com um quadrado de altura. assim chegas a uma das janelas de
baixo, a Front ou a Side e AINDA COM A FERRAMENTA BRUSH
SELECIONADA, metes o rato por cima de um dos quadradinhos brancos, clicas e
ainda pressionando arrastas os qadradinho branco até ficar um rectangulo só com um
quadrado de altura.
agora carrega no ENTER para criares o brush, e "voilá", temos um chão criado.
agora vamos criar paredes. da mesma maneira que fizemos o chão, vamos fazer paredes,
procurando uma textura de parede que gostes. Para teres uma noção de alturas, estás a
ver aqueles quadrados médios marcados por uma risca cinzenta mais clara? isso é a
altura de um andar. agora vamos criar as paredes com a altura de 1 andar e largura de 1
quadrado.( dica, utiliza a palavra wall no filter)
Agora tens duas opções que podes escolher, fazer tecto de qualquer coisa ou fazer céu,
que é a mesma coisa que um tecto de qualquer coisa ( e ja te explico porquê):
Como isto é um tutorial, e o objectivo é ensinar vou já ensinar a criar céu, visto que o
tecto é da mesma maneira que o céo só que com outra textuta. Vai as texturas e escolhe
esta textura toolsskybox tem mesmo que ser esta textura. cria agora outro brush por
cima das paredes... como se fosse uma tampa. hás de ficar com qualquer coisa assim:
agora já temos uma sala criada. vamos colocar as entidades necessárias: Luz e Spawns.
se a sala que tivesses criado fosse com tecto fechado, terias que utilizar a entidade light,
como o tecto é com a textura do céuo, vamos utilizar a entidade light_environement.
vai à janela do top e clica lá enquanto tens a entity tool selecionada. aparecem
umas riscas verdes com um quadrado verde no meio certo? arrasta esse quadrado
para um lado qualquer do mapa onde o aches facil de localizar... podes por no meio
do mapa, ou num dos cantos. depois vais a vista da front ou da side e ajustas
também a altura... podes também por no meio ou nos cantos... isso é a tua escolha.
ficas com uma coisa assim:
Pitch - inclinação da luz. isto é para onde a luz aponta. se estiver a 0 a luz
aponta para frente, e isso simula o por do sol, quando o sol faz 0º de
inclinação com o horizonte. o meio dia será quanto o sol estiver a apontar
para baixo, por isso faz um angulo de -90º, por isso metem -90 no valor do
pitch.
explicação:
brightness é a cor que o brilho da luz tem e o ambience é a luz ambiente... faz o
ambiente da mesma cor que o brilho, só que ligeiramente mais escuro que o brilho.
os brilhos e ambiente HDR das mesmas cores que o brilho e o ambiente só que
mais claros... quase brancos. Isto vai dar um efeito de ofuscamento. para fazeres o
efeito contrario como o de entrares numa sala em que ela esteja muito escura e só
depois e que ganhe mais luz fazes o contrario, luz e ambiente mais claros que os
seus correspondentes HDR.
O que é o HDR?
HDR( high dynamic range ) é um efeito de luminosidade do mapa que o torna mais
realista. pode ser notado quando estamos por exemplo numa sala escura e saimos
à rua e por momentos estamos ofuscados.
depois de teres a luz configurada a teu gosto, vamos passar ao proximo passo.
Antes de tudo, faz alt+p . isto serve para verificar se o mapa tem erros.
Muito possivelmente vai-te aparecer um erro que diz "There is no player start" isso
pode ser mais que fixado utilizando a entidade "info_player_start". metes uma
entidade dessas onde quiseres e o problema fica resolvido.
SPAWNS
os spawns são os locais onde nascem os players ( são as bases dos terroristas e as
bases dos contraterroristas )
outra maneira de colocar entidades num mapa, é metendo-as logo no sitio utilizado
a janela 3d. esta opção é melhor para meter entidades que tenham que estar em
contaco com brushes, como por exemplo props.
neste momento temos uma sala, com terroristas e contraterroristas. mas nao temos
objectivo nenhum certo. nem buyzones.
Buyzones
A buyzone geralmente coincide com os spawns, e é o sitio onde nos compramos as
armas e os items.
é uma textura amarela que diz nodraw, essa é uma textura especial tal como a
toolsskybox, é uma textura que diz ao hammer para nao a desenhar, ou seja, é uma
textura que no cs vai ser invisivel. é util para fazer paredes invisiveis.
agora fazes um reactangulo nos spawns com essa textura. não tenhas medo de
enterrar os players que essa textura nao faz isso.
agora vamos fazer entidades de um tipo diferente. existem dois tipos de entidades,
as entidades de ponto, que são uma entidade centrada num ponto ( point entities)
ou as entidades de brush, que é um brush que funciona como entidade ( brush
entities).
Seleciona um dos nodraws que criaste, por exemplo o nodraw do TSpawn e faz
"Tie to Entity" - ctrl+t
Agora já temos uma sala com terroristas, contraterroristas, luz e buyzones. Podes
fazer save.
vai-te aparecer uma janela como aquela primeira da foto, mas como não está
configurada, e aquela maneira nao vale nada muda para a vista expert que te dá
muito mais mobilidade.
Agora repara que na vista expert tens várias opções de compilação, Normal, Fast,
Full HDR, Full HDR (final) etc etc... como estamos só a testar o mapa, vamos
converter o mapa em fast. Faz go e fica quieto a olhar. mais tarde ou mais cedo o
mapa está compilado.
ok, agora o que vamos fazer vai ser uma segunda sala. assim vamos ter um mapa
do genero do 2rooms.
Podes fazer outra sala ao lado desta, mas a maneira mais facil de a fazeres, é
selecionares a sala fazer copy/ paste ao lado.
Temos então uma sala para cada team. mas falta fazer a ligação.
1º seleciona a parede de uma das salas que faz contacto com o corredor.
Agora, na vista de topo, arrasta a clipping tool de um lado da parede até ao outro
de forma a formar uma linha
deves ter reparado que possivelmente na tua top view parte do rectangulo ficou
branco e a outra parte ficou vermelha. isso é sinal que a parte vermelha vai
desaparecer se tu cortares o brush daquela maneira. para evitar isso, carrega com
o rato no icone da clipping tool. ve o resultado. se agora essa parte ficou branca,
mas a outra vermelha, clica outra vez no icone. agora possivelmente ambas as
partes ficaram a branco tal como na figura acima certo? carrega no Enter para
cortar o brush
agora seleciona a parte do brush que ficou ainda a tapar o caminho do corredor, e
através da top view ajusta o seu tamanho clicando num dos quadrados brancos.
faz agora o mesmo para a outra parede e já temos duas salas ligadas por um
corredor.
1º criemos uma pequena sala atrás da sala dos cts. essa vai ser a sala onde vamos
colocar os 4 reféns
agora, da mesma maneira que adicionamos os players vamos adicionar hostages. a
entidade chama-se hostage_entity
de volta ao ct spawn...
1º vamos assinalar o local onde queremos salvar os reféns. vamos por um decal de
hostage rescue zone.
agora que selecionaram a textura dos hostages, vamos lá aplicar um decal. tal
como adicionaram os players e os hostages, vamos na janela 3d aplicar a textura
no chão. ficam com algo deste tipo:
se quiserem aplicar graffitis na parede isso já por vossa conta... podem adicionar o
que quiserem com os decals...
vamos agora adicionar a zona de salvamento propriamente dita.
Os hostages são burros que nem uma porta, e é necessario que alguem lhes diga
por onde podem andar. por isso vamos por umas point entities na sala dos cts, na
sala dos terroristas e na sala dos hostages. essa entidade chama-se info_node .
coloquem uns poucos em cada sala através da janela 3d.
5- Bombas.
Ora, outro tipo de mapas que podes fazer no cs é de bombas. Antes de começares,
é importante saber-se que um mapa deve ter sempre dois bombsites disponiveis
para evitar mapas onde sempre que se colocasse a bomba toda a gente já
soubesse onde era, ou então mapas em que primeiro que se soubesse qual dos
muitos bombsites tinha a bomba já era tarde de mais.
Vamos criar um mapa novo com 5 salas. Uma sala para cts, uma para terroristas,
uma sala no meio das duas e mais duas, uma de cada lado da sala central como o
exemplo:
Depois de criares tudo o que é necessário (spawns, buyzones, luz e salas) vamos
passar ao que interessa.
Vai também espalhando pelo mapa decals a indicar o caminhono filtro usa site e
arrow.
Agora que tens o mapa já pronto a levar bombas vamos adicionar os locais da
bomba.
faz o mesmo para ou outro bombsite... podes adicionar caixas e caixotes ao mapa
se quiseres. vai criando brushes em forma de cubo e utilizando neles texturas de
caixas. Procura por crate nas texturas.
Junto com este tutorial está um ficheiro chamado crashtest.vmf é uma sala que eu
fiz propositadamente para andarmos a testar coisas. Se quiserem podem fazer
vocês a vossa crash test room, mas eu já vos poupei trabalho ao fazer uma.
AGUA
Esquecendo agora a àgua da piscina, vamos criar um cubo no mapa com uma
textura qualquer.
Como podem reparar na textura e até dos vossos mapas, a textura não é do mesmo
tamanho que o cubo, e por isso a textura fica mal colocada certo?
Vou então ensinar-vos como trabalhar com a displacement tool de forma a ajustar
as texturas ao brush.
Reparemos agora na parte que diz Justify. Isso é o alinhamento da textura. temos
várias opções:
e é essa opção que iremos utilizar para ajustar a textura da caixa. Vejam agora o
resultado:
a caixa ficou com a textura bem colocada em cada uma das faces do brush.
Outra coisa básica que se pode fazer com a displacement tool é fazer com que o
mesmo brush tenha várias texturas nas diferentes faces. vamos criar outro cubo
temos então um brush com uma textura nas suas 6 faces. ora vamos mudar a
textura da face de cima para outra textura qualquer.
sem o brush selecionado abram a displacement tool, agora com o rato clicam na
janela 3d sobre a face pretendida ( a de cima neste caso)
procura agora outra textura que te agrade. para isso na janela da displacement
clica no botão Browse para procurares a textura. Depois de escolhida a textura,
clicas no botão Apply e se for necessário volta a fazer FIT à textura nova.
Estas são algumas das mais básicas coisas que se podem fazer com a displacement
tool.
voltando à piscina
abre a displacement tool e seleciona a face de cima da nossa àgua "nodraw".
depois de aplicada basta adicionar-mos uma entidade muito útil ao nosso mapa.
essa entidade servirá para ajudar a água a reflectir o mundo exterior de forma
correcta.
coloca-a acima da água alguns quadrados acima do seu centro, como podemos ver
na imagem.
agora vai às propriedades do cubemap:
Na opção Brush Faces, carregas no botao Pick e de seguida na face do brush que
tem a textura. para adicionares mais texturas a esse cubemap, mantem
pressionado o ctrl e vai clicando em todas as faces que quiseres.
CÉU
Já estás farto sempre do mesmo céu, ou apenas não condiz com o teu mapa. Vamos
então aprender com se muda o céu.
clica em Map > Map Properties...
Na opção SkyBox Texture Name tem uma região onde podes escrever o nome do
céu. se não souberes os nomes dos ceus, vais a janela das texturas e escreve
Skybox
sky_day01_01up
sky_day01_01dn
sky_day01_01lf
sky_day01_01rt
sky_day01_01ft
sky_day01_01bk
como podes reparar cada céu tem um nome deste género. para veres o nome do céu
basta retirares do fim o up;dn;lf;rt;ft ou bk ficando apenas com o "sky_day01_01" por
exemplo...
Basta escreveres isso no skyname e estamos prontos a compilar. Uma vez compilado o
mapa, vai à console e escreve buildcubemaps para activar a entidade cuvemap. sempre
que convertes o mapa é necessário que actives o cubemap. mas uma vez activado o
mapa, essa versão nunca mais precisara de voltar a activar os cubemaps. Uma vez feito
o buildo cubemaps, faz restart ao jogo para o veres em acção.
