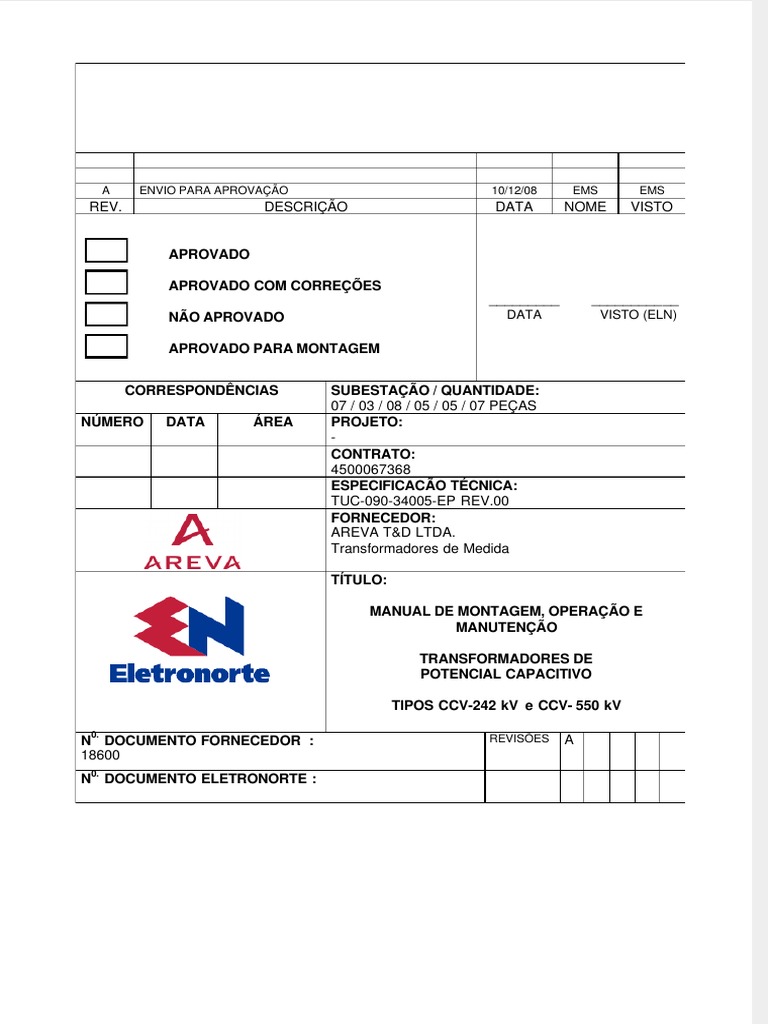

A ENVIO PARA APROVAÇÃO 10/12/08 EMS EMS


REV. DESCRIÇÃO DATA NOME VISTO

APROVADO

APROVADO COM CORREÇÕES


 _________ ___________
NÃO APROVADO DATA VISTO (ELN)

APROVADO PARA MONTAGEM

CORRESPONDÊNCIAS SUBESTAÇÃO / QUANTIDADE:


07 / 03 / 08 / 05 / 05 / 07 PEÇAS
NÚMERO DATA ÁREA PROJETO:
-
CONTRATO:
4500067368
ESPECIFICACÃO TÉCNICA:
TUC-090-34005-EP REV.00
FORNECEDOR:
AREVA T&D LTDA.
Transformadores de Medida

TÍTULO:

MANUAL DE MONTAGEM, OPERAÇÃO E


MANUTENÇÃO

TRANSFORMADORES DE
POTENCIAL CAPACITIVO

TIPOS CCV-242 kV e CCV- 550 kV

N0. DOCUMENTO FORNECEDOR : REVISÕES A


18600
N0. DOCUMENTO ELETRONORTE :

http://slidepdf.com/reader/full/manual-tpc 1/18
8/17/2019 Manual TPC

N° 18600
MANUAL DE INSTRUÇÕES

TRANSFORMADOR DE

POTENCIAL CAPACITIVO
TIPO OTCF

OBS: LEIA TODA INSTRUÇÃO ANTES DE



INSTALAR E OPERAR O APARELHO

http://slidepdf.com/reader/full/manual-tpc 2/18
8/17/2019 Manual TPC

CUIDADO!

ESTE TIPO DE TRANSFORMADOR DE ALTA TENSÃO PODE APRESENTAR


TENSÕES PERIGOSAS MESMO ESTANDO DESENERGIZADOS.

Leia toda a instrução deste manual antes da instalação e


operação deste aparelho.

Nunca trabalhar em equipamentos de alta tensão sem primeiro ter curto-


circuitado e aterrado todos os terminais e partes metálicas, bem como as
capacitâncias, que podem apresentar cargas elétricas, com voltagem a um nível
letal. Portanto a vara de manobra deve ficar com distância suficiente do
aparelho, para maior segurança ao operador.
Todos os procedimentos para testes elétricos deverão estar de acordo com as
normas vigentes. Depois dos testes a conexão de aterramento deverá
permanecer até que o aparelho esteja pronto para entrar em operação.

Note: Realizar efetivamente a descarga da alta tensão como segue:

a) Conectar o cabo de aterramento (Este procedimento deverá curto-


circuitar toda a unidade metálica do TPC com o terminal de terra da
subestação).

b) Utilizar um outro ponto de terra para conectar algumas partes


metálicas, com duração de 10 a 15 segundos, para se ter a certeza de
não haver alguma carga residual no TPC.

http://slidepdf.com/reader/full/manual-tpc 3/18
8/17/2019 Manual TPC

ÍNDICE GERAL

Vista em corte....................................................................................................................1
Descrição...........................................................................................................................2
Componentes principais ....................................................................................................2
Transporte, Recepção e Armazenamento .........................................................................3
Desembalagem e instalação..............................................................................................3
Sistema Carrier..................................................................................................................4

Instalação ..........................................................................................................................5
Montagem dos módulos.....................................................................................................5
Conexões...........................................................................................................................6
 Ajuste.................................................................................................................................6
Polaridade..........................................................................................................................6
 Acessórios do Sistema Carrier ..........................................................................................6
Manutenção de rotina ........................................................................................................7
Módulos capacitivos................................................................................................7
Circuito do dispositivo de potencial.........................................................................8
Circuito auxiliar de proteção ..................................................................................8
Supressor de ferro-ressonância..............................................................................9
Troca de componentes sem recalibração...............................................................9
Reposição da unidade eletromagnética................................................................10
Possíveis motivos de falha ..............................................................................................10
Em campo........................................................................................................................11
Ensaios..................................................................................................................11
Verificações e nível de óleo...................................................................................12
Figuras para a montagem dos Módulos.................................................................13

http://slidepdf.com/reader/full/manual-tpc 4/18
8/17/2019 Manual TPC




VISTA EM CORTE

1- Indicador de nível de óleo


2- Câmara de expansão
3- Unidades capacitivas
4- Óleo isolante sintético
5- Isolador de porcelana
6- Vedação
7- Cuba
8- Caixa de terminais
secundários / terminais HF
(Alta Frequência)
9- Reator de compensação
10- Transformador de média
tensão (TPI)
11- Circuito de amortecimento
contra efeitos de ferro-
resonância
O capacitor de acoplamento inclui
apenas os itens 1 a 6.

É montado sobre uma base em


alumínio. O terminal HF situa-se
dentro da caixa secundária.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  1

http://slidepdf.com/reader/full/manual-tpc 5/18
8/17/2019 Manual TPC




DESCRIÇÃO
O Transformador de Potencial Capacitivo (TPC) é um equipamento de transformação de
tensão que pertence à classe "A" (segundo classificação NEMA). É conectado à linha de alta
tensão através de um capacitor de acoplamento para fornecer um sinal de baixa tensão para
operação de instrumentos e relés.

Fisicamente o TPC está constituído de um ou vários módulos de capacitores montados sobre


uma caixa metálica em alumínio, que contém o TP indutivo, o reator de compensação, chave
de aterramento do potencial e os circuitos de proteção (Unidade eletromagnética- UEM). O
TPC é hermético, não necessitando retirada de amostras de óleo, nem das colunas nem da
UEM.

Quando está equipado com acessórios para CARRIER incluem-se também as bobinas de
drenagem, os centelhadores e a chave de aterramento do sistema CARRIER.

O conjunto de componentes para o sistema CARRIER é independente do TP indutivo, não


estando o mesmo imerso em óleo mineral, este último presente internamente à Unidade
eletromagnética. O operador só tem acesso à baixa tensão, onde não há perigo.

COMPONENTES PRINCIPAIS
Para compreender melhor a operação do transformador de potencial capacitivo é conveniente
utilizar o circuito equivalente conforme figura abaixo. Aplicando o Teorema de Thevenin entre
os pontos A e B da figura abaixo, podemos obter outro circuito equivalente, que, quando
simplificado, poderá ser visualizado em um esquema inserido placa de características do
aparelho. Este esquema também poderá ser visualizado no conjunto de desenhos aprovados.

Figura do Circuito equivalente - Ilustrativo

Notar que a capacitância equivalente está em série com o reator e o transformador. É evidente
então que desprezando as perdas resistivas, se XL do reator mais a reatância de fuga do
transformador cancelam exatamente a reatância capacitiva de Cn, então a tensão aplicada ao
transformador está em fase com a linha. A partir deste ponto se aplica a análise convencional
do transformador de potencial indutivo.
O reator está cuidadosamente projetado para obter um fator de qualidade "Q" (X/R) elevado,
com o objetivo de manter uma queda resistiva de tensão extremamente pequena, possuindo
TAP's de ajustes, assegurando assim um acoplamento quase perfeito.

O transformador de potencial também está dotado de TAP's no primário, que permitem ajustar
o erro de relação.
Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  2

http://slidepdf.com/reader/full/manual-tpc 6/18
8/17/2019 Manual TPC


Deve se realçar mais uma vez que tanto o reator como o transformador, foram calibrados em
fábrica em combinação com uma montagem particular de módulos capacitivos, por este
motivo, não se podem mudar as conexões do reator nem do transformador e nem trocar
indiscriminadamente os módulos capacitivos.

TRANSPORTE, RECEPÇÃO E ARMAZENAMENTO


TRANSPORTE

Os TPCs são fornecidos embalados, com as colunas na vertical, em caixas de madeira,


próprias para transporte de longa distância, porém devemos considerar as seguintes
instruções:

Evitar quaisquer vibrações intensas e choques.

Levantar a caixa (carga e descarga) conforme indicado na página 13 deste manual, mantendo
sempre cada módulo e a caixa da unidade eletromagnética na posição vertical.

O levantamento do equipamento se realiza mediante o uso de um guindaste fixo ou móvel,


utiliza também 4 cintas de nylon presas a uma cruzeta e 4 olhais metálicos para as ligações
com as argolas de levantamento, localizados na base do transformador.

É indispensável transportar o TPC em sua embalagem original. Caso necessário solicite o


desenho dimensional da embalagem junto a Assistência Técnica da AREVA.

RECEPÇÃO

Conferir o material recebido, conforme Nota Fiscal e Romaneio que acompanham o material.

Quando da recepção dos transformadores, verificar se as caixas ou os aparelhos apresentam


quaisquer sinais de avarias. O responsável pela recepção do equipamento, percebendo tal
situação, deve interromper o processo, ainda na presença do funcionário da transportadora,
contatar imediatamente a AREVA, para o caso de transporte CIF ou o agente de carga em
caso de transporte FOB.

 A garantia para o transporte CIF inclui os seguintes itens:

RR : Risco Rodoviário
OCD : Carga e Descarga
Quebra-danos.

 ARMAZENAMENTO

Os aparelhos deverão ser armazenados, preferencialmente, em suas embalagens originais,


em local abrigado. Sempre na posição vertical. O armazenamento a intempérie é permitido
somente por 2 meses, devido à madeira da embalagem. Caso necessite armazenagem por
um período superior a 2 meses, deve-se fazer em local abrigado, ventilado e seco.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  3

http://slidepdf.com/reader/full/manual-tpc 7/18
8/17/2019 Manual TPC


DESEMBALAGEM E INSTALAÇÃO
DESEMBALAGEM

 Ao abrir as embalagens, revisar o estado dos isoladores e verificar se não apresentam
vazamentos de óleo isolante.
Os módulos que compõem o TPC são embalados lado a lado na mesma embalagem,
diferenciando apenas o módulo inferior, que já sai montado sobre a caixa metálica da UEM.

SISTEMA CARRIER

 Abrir a porta da caixa CARRIER e verificar o estado dos componentes e cabos.

Operar as chaves de aterramento para verificar seu funcionamento após transporte.

Verificar se a caixa metálica apresenta vazamento de óleo.

Em caso de dúvidas contate a Assistência técnica da AREVA.

Quando a parte capacitiva se compõe de 02 ou 03 módulos (casos de TPC´s de 230 ou 500


kV), os módulos intermediários e superiores possuem no topo discos de proteção, que
protegem a membrana de compensação dos agentes externos tais como: Pó, raios solares e
chuva, durante o trajeto de transporte, bem como durante o período de armazenagem.
Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  4

http://slidepdf.com/reader/full/manual-tpc 8/18
8/17/2019 Manual TPC



Quando da colocação do TPC no pedestal da subestação de destino, retirar o disco de cada
módulo, para realização da montagem e sobreposição de cada módulo.

INSTALAÇÃO

O TPC possui 4 furos na base para fixação na estrutura metálica.

Quando fornecida a base complementar, o TPC deverá ser fixado a mesma e esta conectada
ao pedestal da subestação.

 A montagem dos módulos capacitivos deve seguir a ordem indicada pelas placas de
identificação afixadas em cada coluna. Para maior comodidade os parafusos de fixação estão
localizados no interior da caixa secundária. É imperativa a seqüência correta, visto que o TPC
foi calibrado em fábrica, se utilizando desta seqüência.

 Atenção especial quando do fornecimento de vários TPCs. Deve seguir sempre a seqüência
de montagem descrita acima, atendendo também ao número serial indicado na placa
característica.

MONTAGEM DOS MÓDULOS


Para içamento da caixa da unidade eletromagnética e o módulo capacitivo inferior:

Torque de aperto: Para transformadores de 230 e 500 KV o torque de aperto deverá ser 2
kgf.m = 20 N.m, na montagem de um módulo sobre outro =>Utilizar cintas de nylon ou cordas
resistentes.

O TPC com membrana metálica (localizada no topo de cada módulo) sempre deve ser
transportado na posição vertical. A coluna inferior sempre sai de fábrica acoplada à unidade
eletromagnética e protegida no topo por um disco de aço. Cada coluna superior sai de fábrica apoiada
em 2 suportes de cantoneiras de aço, presa por parafusos. Para a movimentação de cada coluna
superior devem-se soltar somente as porcas pela parte inferior da cantoneira (jamais soltar pela
cabeça dos parafusos).

Para o acoplamento entre as colunas retira-se o disco de metal e faz o ajuste da coluna
superior sobre a inferior, alinhando os indicadores de nível para o mesmo lado e usando os parafusos
como guia para a montagem final. Fazer a colocação das porcas e aplicar um torque de 3kgf. m de
maneira cruzada.

O TPC deverá apresentar a configuração final segundo informações do conjunto de desenhos


e figuras para a montagem dos módulos, anexos no final deste manual.
Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  5

http://slidepdf.com/reader/full/manual-tpc 9/18
8/17/2019 Manual TPC


CONEXÕES
Os cabos dos relés são introduzidos na caixa de terminais secundários através de dois
eletrodutos localizados na parte inferior desta caixa.
Para maiores detalhes consultar o conjunto de desenhos aprovados.

 As conexões se fazem diretamente à régua de bornes.

 A conexão a terra, se faz com um conector para cabos de 33.6 a 107mm2 ou de 127 a
253mm2, localizado na lateral direita da caixa metálica.

O usuário só tem acesso aos terminais secundários do TPC e ao sistema CARRIER. As


demais conexões estão imersas em óleo mineral.

AJUSTE

O
deTPC foi calibradoportanto
características, e ajustado
nãona fábrica paraajustá-lo
é necessário cargas equando
classede
desua
precisão indicadas
colocação na placa
em operação.

POLARIDADE
 A polaridade dos enrolamentos é subtrativa e está devidamente marcada sobre a régua de
bornes. Os terminais 1x1, 2x1 e 3x1 estão em fase com a linha.

ACESSÓRIOS CARRIER
Quando o "TPC" está equipado com sistema CARRIER, se incorpora ao circuito uma bobina
de drenagem,
proteção. Para uma chave
atuação para aterramento
na chave do sistema
do sistema Carrier CARRIER
ver foto abaixo. e um centelhador de

 A bobina de bloqueio se encontra conectada ao circuito de tal maneira que a chave de


aterramento da unidade eletromagnética poderá estar aterrada sem interromper a corrente do
sistema CARRIER.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  6

http://slidepdf.com/reader/full/manual-tpc 10/18
8/17/2019 Manual TPC


MANUTENÇÃO DE ROTINA
O TPC, por ser um equipamento estático e hermético, requer uma mínima manutenção. Uma
inspeção visual é suficiente para observar se há vazamento de óleo ou aletas quebradas da
caixa metálica.

Pode se estabelecer uma verificação periódica dos parâmetros elétricos para o qual indicamos
os seguintes procedimentos:

MÓDULOS CAPACITIVOS:

 A medida da capacitância e tangente delta de cada módulo é o meio mais confiável para se
verificar o estado do dielétrico do capacitor. Se os valores medidos no campo, são maiores
que os indicados na placa de características do TPC, é sinal que temos umidade, ou
contaminação por arcos no dielétrico. Um crescimento no valor de tangente delta (fator de
dissipação) durante duas ou três inspeções periódicas e consecutivas, indica claramente que
o capacitor está se deteriorando e, portanto, deve ser retirado de serviço.

Exemplo ilustrativo – Valores das medições em campo em %.


1ª 2ª 3ª 4ª Situação
Comentários
Medição Medição Medição Medição do TPC
 As medições apresentam
0.50 0.60 0.65 0.65 OK
consistência.
 As medições apresentam
2.55 2.65 2.65 2.75 OK consistência mesmo com valor acima
de 1%.
 As medições apresentam não
consistência.
0.25 0.50 0.95 1.36 NOK
Este TPC deverá ser submetido aos
testes de rotinaapresentam
 As medições para verificação.
não
consistência.
0.50 1.51 3.02 4.80 NOK
Este TPC deverá ser submetido aos
testes de rotina para verificação.

Como um capacitor de acoplamento é formado por vários elementos em série, a falha de um


ou mais elementos pode ser detectada por um aumento no valor da capacitância. Uma
variação de mais de 3% no valor da capacitância com referência aos valores iniciais medidos
no campo, determina a retirada de serviço da unidade.

Por se tratar de um equipamento hermético, toda e qualquer intervenção somente poderá ser
realizada em fábrica.

NOTA:

 A capacitância e a tangente delta foram determinadas na fábrica utilizando para tanto uma
ponte de precisão. Não é passível de comparação qualquer valor medido em campo visto as
condições que o mesmo apresenta. É recomendável que o cliente meça o valor da
capacitância e tangente delta, antes que o TPC entre em serviço. Estes valores serão
utilizados para fins de comparações futuras.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  7

http://slidepdf.com/reader/full/manual-tpc 11/18
8/17/2019 Manual TPC



CIRCUITO DO DISPOSITIVO DE POTENCIAL (UNIDADE ELETROMAGNÉTICA)

 As chaves de aterramento devem ser operadas periodicamente dependendo do grau de


poluição e umidade do local (mínimo uma vez a cada ano), com o objetivo de se verificar o
funcionamento e evitar o bloqueio das mesmas por falta de operação.
 A chave de aterramento de Potencial (item 11 do desenho dimensional) serve para anular a
tensão de entrada do TPI, quando colocada na posição de aterramento. Este procedimento
deve ser realizado quando for necessário atuar no interior da caixa de terminais secundários.

Os componentes principais do TPC são o capacitor de acoplamento, o reator de compensação


e o transformador de potencial indutivo. Todos os demais componentes com exceção da
bobina de bloqueio, são para proteção.

Deve ser verificada também se existem sinais de umidade ou condensação na caixa


CARRIER.

 A unidade eletromagnética está imersa em óleo mineral, em uma caixa metálica hermética,
dispensando qualquer verificação.

CIRCUITO AUXILIAR DE PROTEÇÃO

Proteção contra sobre-tensões no transformador de potencial.

O reator de compensação possui uma bobina auxiliar que tem uma resistência e um GAP. Ao
ocorrer um curto circuito no secundário do dispositivo de potencial, a corrente que passa
através do reator aumenta, aumentando assim a tensão dos terminais de bobina principal, que
imediatamente é induzida para a bobina auxiliar. Esta tensão é suficiente para atuar o GAP e
neste instante se perde a ressonância entre X L e XCE, reduzindo a tensão aplicada na unidade
eletromagnética devido ao grande valor de XCE que limita a corrente de curto circuito.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  8

http://slidepdf.com/reader/full/manual-tpc 12/18
8/17/2019 Manual TPC


SUPRESSOR DE FERRORESSONÂNCIA

Qualquer sistema composto por capacitores e indutâncias com núcleos de ferro, está sujeito a
possíveis oscilações ferro-ressonantes. Curtos-circuitos no lado primário ou secundário do
transformador de potencial
oscilações indesejáveis capacitivo,
no TPC, a menosassim
quecomo outros distúrbios
se incorporem medidasna de
linha, podem causar
proteção.

 A freqüência destas oscilações geralmente é menor que a da rede, porém podem


apresentar-se também harmônicas de ordem superior.

Uma solução conveniente para este problema, consiste em colocar um circuito supressor que
atue quando for necessário, da seguinte forma:

 A figura abaixo mostra um circuito RL conectado entre os terminais do enrolamento auxiliar do


TPI (A e M). Um resistor em paralelo com LR forma um circuito ressonante (CSF) sintonizado
a 60 Hz, portanto na freqüência nominal da rede, este circuito se comporta como uma
impedância muito elevada e praticamente não constitui uma carga na freqüência industrial.

Figura apenas ilustrativa para TPC

Em freqüências
no circuito menoresdeouamortecimento,
a resistência maiores, esta impedância se reduz
RF que nestas consideravelmente,
condições ficando
amortece eficazmente
qualquer oscilação em menos de 10 ciclos.

TROCA DE COMPONENTES SEM RECALIBRAÇÃO

Determinadas situações de emergência tais como, acidentes, tempestades, etc., podem


causar danos parciais ao TPC, em cujo caso se faz necessário a substituição de módulos ou
de alguns componentes da unidade eletromagnética. Para a maioria das aplicações,
especialmente durante as emergências, é tolerável uma pequena mudança na precisão que
resulta nos casos mencionados a seguir:

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  9

http://slidepdf.com/reader/full/manual-tpc 13/18
8/17/2019 Manual TPC



REPOSIÇÃO DE COMPONENTES DA UNIDADE ELETROMAGNÉTICA

Devido à unidade magnética estar imersa em óleo mineral tratado, a substituição de qualquer
componente defeituoso implica em esvaziar a caixa.

Se o componente defeituoso for o reator ou o transformador recomenda-se enviar o TPC para


análise e reparos na fábrica. Estes componentes não devem sofrer manutenção em campo,
uma vez requerem uma impregnação especial. Caso o defeito não esteja no reator ou no
transformador, estes devem permanecer imersos em óleo durante qualquer manutenção.

Devido às tolerâncias de projeto e de fabricação do transformador de potencial indutivo, do


reator e dos demais componentes da unidade eletromagnética, que se encontram dentro de
limites bem definidos, é possível substituir estes componentes sem afetar consideravelmente a
classe de precisão do TPC. A substituição da bobina de bloqueio não tem efeito sobre a
precisão.

 Apesar de cada conjunto Indutor/Resistor ser ajustado em fábrica para cada TPC, a
substituição de qualquer destes elementos causa uma variação desprezível na classe de
precisão do TPC, devido à tolerância de fabricação dos mesmos.

POSSÍVEIS MOTIVOS DE FALHA


Motivo detectado Causa provável Ação Corretiva
Chave de aterramento da
unidade eletromagnética está  Abrir a chave de aterramento.
na posição "TERRA".
Medir a capacitância total entre a

Terminal C2(tensão chave da unidade


ponto HF magnética
desconectado eo
do terra,
Não há tensão no intermediária) do módulo dentro da caixa secundária.
secundário capacitivo em curto circuito
internamente. Substituir o módulo capacitivo caso se
constate o curto circuito. Neste caso
contate AREVA.
Carga em excesso ou
 Acionar a chave de aterramento do
terminais secundários em
TPI e identificar o problema.
curto circuito.
Os terminais 1x1 – 1x3, 2x1 –
Tensão de Saída
o 2x3 ou 3x1 - 3x3 estão com Inverter os terminais.
defasada de 180   polaridade invertida.
Terminais do reator de
compensação estão parcial ou Entrar em contato com a AREVA
Tensão de Saída
totalmente em curto.
defasada ≥ 3o
Reator de compensação está
Entrar em contato com a AREVA
internamente em curto.
Tensão secundária 4 a
Módulo Capacitivo C2 em
8% inferior ao valor Entrar em contato com a AREVA
curto circuito.
nominal
Tensão de saída Carga secundária maior que a
Reduzir a carga.
distorcida capacidade térmica.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  10

http://slidepdf.com/reader/full/manual-tpc 14/18
8/17/2019 Manual TPC


EM CAMPO
ENSAIOS

Com um Megger ou outro instrumento que proporcione uma tensão menor ou igual a 3 kV,
verificar o valor de resistência medido entre o primário e secundário do TPI que deve estar
compreendido entre 150 MOhms e 200 MOhms.

 A resistência de isolamento entre os enrolamentos de baixa tensão deve estar compreendido


entre 50 MOhms e 100 MOhms (desconectado o terminal de terra).

 A resistência de isolamento entre baixa tensão e terra, deve estar compreendida entre 50
MOhms e 100 MOhms.

Se as leituras obtidas forem menores que o esperado, os isoladores e os terminais


secundários devem ser limpos cuidadosamente com água limpa, secados e posteriormente
repetir as medições. Se as leituras obtidas persistirem, comunicar fabricante para obter
instruções adicionais.
Verificar a continuidade dos disjuntores termomagnéticos.

Medição da capacitância e Tg δ do módulo capacitivo inferior.

O ensaio de Tg δ é realizado em fábrica de forma a verificar o fator de perdas da coluna


capacitiva.
 A tentativa de se realizar este em campo torna-se impraticável visto as seguintes observações:

TPCs, fornecidos pela AREVA Brasil, possuem, com equipamento de série, a chave de
aterramento
enrolamentosindicada abaixo. Esta quando em operação “by-pass” o TPI, bem como os
secundários.

O circuito remanescente apresenta, em sua configuração, somente a capacitância C1. Logo o


valor resultante da Tg δ apresentará um erro visto que não engloba a capacitância C2. Esta
última fisicamente conectada em paralelo com o TPI.

Caso as medições sejam efetuadas via terminal primário (H1) e terminal de Carrier (HF) com a
chave de aterramento “aberta”, a capacitância C2 estará presente, porém também o TPI em
paralelo, mais uma vez alterando o valor da Tg δ.

Medição da capacitância C1, C2, Ctotal

Os valores corretos de capacitância e tangente de delta de Ctotal e de C2 só podem ser


obtidos na desconectada
totalmente medição em fábrica,
da unidadeonde este teste é realizado com a unidade capacitiva
eletromagnética.
Medição da capacitância do módulo capacitivo superior
Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  11

http://slidepdf.com/reader/full/manual-tpc 15/18
8/17/2019 Manual TPC


Para este tipo de módulo somente é necessário medir a capacitância entre as partes superior
e inferior de cada módulo.

VERIFICAÇÕES E NÍVEL DE ÓLEO

Verificar
capacitivaaemembrana de expansão
os pontos onde (Folede
existem juntas Metálico),
vedação.localizados
Não deverãonoexistir
topo vazamentos
de cada coluna
nem
merejamentos de óleo. Acompanhar o nível de óleo, tanto de cada coluna como da unidade
eletromagnética. Ver fotos abaixo.

 Abrir a caixa de terminais secundários e checar se as conexões correspondem as mostradas


no conjunto de desenhos deste manual.

 Assegurar que os enrolamentos secundários tenham um de seus terminais aterrados e


localizar dentro da caixa secundária os parafusos que serão utilizados para a montagem dos
módulos.

Certificar que o terminal de terra esteja aterrado.

Terminais secundários não utilizados deverão permanecer abertos.

Para fixação no pedestal, apertar 03 parafusos e observar se o 4º ponto está apoiado


totalmente. Caso contrário, colocar calço, antes de apertar o parafuso. Normalmente estes
parafusos não fazem parte do fornecimento.

Utilizar para referência o conjunto de desenhos aprovados.

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  12

http://slidepdf.com/reader/full/manual-tpc 16/18
8/17/2019 Manual TPC


  FIGURA PARA A MONTAGEM DOS MÓDULOS

Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  13

http://slidepdf.com/reader/full/manual-tpc 17/18
8/17/2019 Manual TPC

AREVA T D Brasil
Equipamentos de Alta Tensão
Av, Nossa Senhora da Piedade, 1021
Itajubá-MG

  Brasil
 Tel: 55 (35) 3629-7000
Fax: 55 (35) 3629-7007

 .
   l
   i
  z
  a
  r
   B
  n
   i
   d
  e
  t
  n
   i
  r
   P
  -
   d
  e
  t
   i
  m
   i
   l
  n
   U
  t
   i
  o
  r
  t
   E
   ’
   L
  :
  n
  o
   i
  t
 .   a
   A  e
  r
   V   C
   E
   R  -
   A   S
   f   I
   R
  o
  s   A
   P
   k
  r
  a   C
   S
  m   R
  e   2
  c   8
   i
  v   9
  r
  e   1
  s   9
   1
   d   9
  n   8
  a   3
  s  -
 .
   k
  r   s
  a   i
  e
  m   n
  e  a
   d  p
  a  m
  r
  t   o
  e  c
  r
  a  e
  v
   f   i
  o  t
  c
  e  e
  r
  e  p
  t   s
   h
  e
  n  r
  r
  o
   i   i
  s   e
  r   h
  t
  e   f
  v  o
  e  y
  v  t
   i
  t   r
  a  e
  p
  n  r
  r
  e
  t   o
   l   p
  a  e
  y   h
  n  t
  a  e
   d  r
  n  a
 ,
  a  t
  o
  o  n
  g  r
  o  o
   l
   A   d
   V  e
  r
   E  e
  t
   R   s
   i
   A   g
  e
  e  r
   h
  t  ,
 ,   d
   A  e
   V  n
   E   o
   i
   R  t
  n
   A  e
 .
   3  m
   0
   0  s
   2  e
  -   m
   A  a
  n
   V  r
   E  e
Centro de Contato Mundial AREVA T D    R   h
  t
http://www.areva-td.com/contactcentre    A
  -   o
  e
   ©   h
 Tel: +44 (0) 1785 250 070    T

www.areva td.com
Data: 26/09/2008 Versão: 03 Resp.: João Bustamante  14

http://slidepdf.com/reader/full/manual-tpc 18/18

Você também pode gostar
