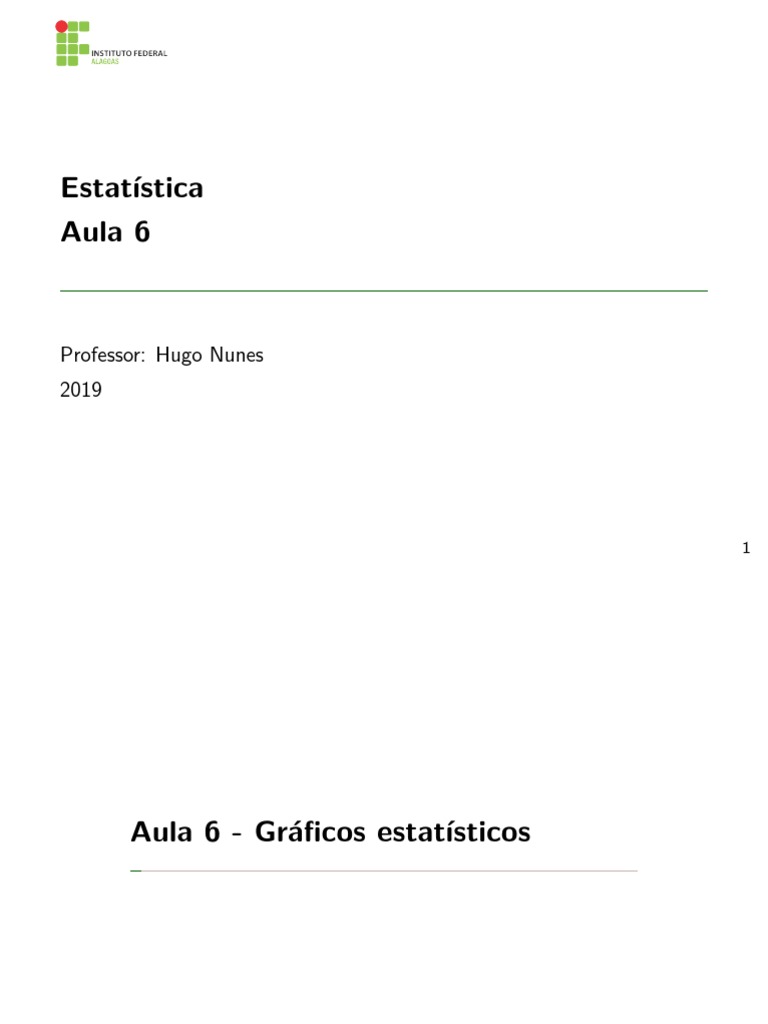

Estatı́stica
Aula 6
Professor: Hugo Nunes
2019
1
Aula 6 - Gráficos estatı́sticos
Sumário
Aula 6 - Gráficos estatı́sticos
Introdução
Tipos de gráficos
2
Meta:
3
Meta:
B Apresentar os objetivos dos gráficos estatı́sticos, as re-
gras para a sua construção, classificação e utilização
em diferentes situações práticas, bem como realizar a
correta interpretação gráfica.
3
Meta:
B Apresentar os objetivos dos gráficos estatı́sticos, as re-
gras para a sua construção, classificação e utilização
em diferentes situações práticas, bem como realizar a
correta interpretação gráfica.
Objetivos:
3
Meta:
B Apresentar os objetivos dos gráficos estatı́sticos, as re-
gras para a sua construção, classificação e utilização
em diferentes situações práticas, bem como realizar a
correta interpretação gráfica.
Objetivos:
B classificar os gráficos estatı́sticos para as variáveis qua-
litativas;
3
Meta:
B Apresentar os objetivos dos gráficos estatı́sticos, as re-
gras para a sua construção, classificação e utilização
em diferentes situações práticas, bem como realizar a
correta interpretação gráfica.
Objetivos:
B classificar os gráficos estatı́sticos para as variáveis qua-
litativas;
B classificar os gráficos estatı́sticos para as variáveis quan-
titativas;
3
Meta:
B Apresentar os objetivos dos gráficos estatı́sticos, as re-
gras para a sua construção, classificação e utilização
em diferentes situações práticas, bem como realizar a
correta interpretação gráfica.
Objetivos:
B classificar os gráficos estatı́sticos para as variáveis qua-
litativas;
B classificar os gráficos estatı́sticos para as variáveis quan-
titativas;
B realizar a interpretação da informação gráfica para di-
ferentes situações práticas.
3
Para facilitar a análise dos dados, podemos construir gráficos. Eles
permitem o exame visual muito mais rápido e por isso são usados
com tanta freqüência.
4
Para facilitar a análise dos dados, podemos construir gráficos. Eles
permitem o exame visual muito mais rápido e por isso são usados
com tanta freqüência.
4
5
Definição (Gráfico Estatı́stico)
O gráfico estatı́stico é um método de representação de dados es-
tatı́sticos por meio de figuras geométricas.
6
Definição (Gráfico Estatı́stico)
O gráfico estatı́stico é um método de representação de dados es-
tatı́sticos por meio de figuras geométricas.
Quando construı́mos um gráfico, devemos observar que ele tenha:
6
Definição (Gráfico Estatı́stico)
O gráfico estatı́stico é um método de representação de dados es-
tatı́sticos por meio de figuras geométricas.
Quando construı́mos um gráfico, devemos observar que ele tenha:
Simplicidade: deve-se tomar cuidado para que a quantidade
de informações presentes no gráfico não seja excessiva.
6
Definição (Gráfico Estatı́stico)
O gráfico estatı́stico é um método de representação de dados es-
tatı́sticos por meio de figuras geométricas.
Quando construı́mos um gráfico, devemos observar que ele tenha:
Simplicidade: deve-se tomar cuidado para que a quantidade
de informações presentes no gráfico não seja excessiva.
Clareza: os valores numéricos, legendas e tı́tulos devem estar
bem descritos e localizados no gráfico.
6
Definição (Gráfico Estatı́stico)
O gráfico estatı́stico é um método de representação de dados es-
tatı́sticos por meio de figuras geométricas.
Quando construı́mos um gráfico, devemos observar que ele tenha:
Simplicidade: deve-se tomar cuidado para que a quantidade
de informações presentes no gráfico não seja excessiva.
Clareza: os valores numéricos, legendas e tı́tulos devem estar
bem descritos e localizados no gráfico.
Exatidão: utilizar as dimensões adequadas em cada um dos
eixos de valores
6
Finalidades dos gráficos:
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
Poupar tempo e esforço na análise.
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
Poupar tempo e esforço na análise.
Dispor os dados de modo a focalizar as comparações de maneira
rápida.
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
Poupar tempo e esforço na análise.
Dispor os dados de modo a focalizar as comparações de maneira
rápida.
Tornar claros os fatos que possam ser objetos de confusão, por
exemplo:
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
Poupar tempo e esforço na análise.
Dispor os dados de modo a focalizar as comparações de maneira
rápida.
Tornar claros os fatos que possam ser objetos de confusão, por
exemplo:
B duplicidade de dados;
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
Poupar tempo e esforço na análise.
Dispor os dados de modo a focalizar as comparações de maneira
rápida.
Tornar claros os fatos que possam ser objetos de confusão, por
exemplo:
B duplicidade de dados;
B dados discrepantes (aqueles cujos valores são muito acima ou
muito abaixo dos valores da maioria dos dados do conjunto de
dados em estudo) etc.
7
Finalidades dos gráficos:
Apresentar os dados de modo agradável e claro.
Poupar tempo e esforço na análise.
Dispor os dados de modo a focalizar as comparações de maneira
rápida.
Tornar claros os fatos que possam ser objetos de confusão, por
exemplo:
B duplicidade de dados;
B dados discrepantes (aqueles cujos valores são muito acima ou
muito abaixo dos valores da maioria dos dados do conjunto de
dados em estudo) etc.
Ter uma visão mais geral do que ocorre com a variável objeto do
seu estudo/pesquisa, sem precisar ficar observando sequências
de números intermináveis.
7
Sumário
Aula 6 - Gráficos estatı́sticos
Introdução
Tipos de gráficos
8
Os principais tipos de gráficos são:
os diagramas;
os cartogramas;
os pictogramas.
9
Definição (Diagramas)
São gráficos de duas dimensões que utilizam, geralmente, o sistema
cartesiano ortogonal como referência.
10
Definição (Diagramas)
São gráficos de duas dimensões que utilizam, geralmente, o sistema
cartesiano ortogonal como referência.
Existem diversos tipos de diagramas. Os mais utilizados são:
10
Definição (Diagramas)
São gráficos de duas dimensões que utilizam, geralmente, o sistema
cartesiano ortogonal como referência.
Existem diversos tipos de diagramas. Os mais utilizados são:
a. Gráficos em linha
b. Gráficos em colunas
c. Gráficos em barras
d. Gráficos em colunas ou barras múltiplas
e. Gráficos em setores
10
Definição (a. Gráficos em linha)
Esse tipo de gráfico é um dos mais importantes. Representa ob-
servações feitas ao longo do tempo, ou seja, eles são construı́dos
normalmente a partir de séries temporais.
11
Exemplo:
12
Exemplo:
13
Atividade: Observe o gráfico e responda:
a. Qual é a informação analisada nesse gráfico?
b. Em que mês houve o maior número de contratações?
c. Em que mês houve o menor número de contratações?
d. Quantas contratações, aproximadamente, houve nos meses de
janeiro e fevereiro
14
Definição (Gráficos em colunas ou em barras)
Esses tipos de gráfico representam uma série (conjunto de dados)
por meio de retângulos dispostos verticalmente (em colunas) ou
horizontalmente (em barras). Se prestam a todos os tipos de
séries.
15
Definição (b. Gráficos em colunas)
Nos gráficos em colunas, os retângulos têm a mesma largura e as
alturas são proporcionais aos valores dos respectivos dados. Fica
mais fácil entender a partir de exemplo.
16
Exemplo:
17
Exemplo:
18
Definição (c. Gráficos em barras)
Nos gráficos em barras, os retângulos têm a mesma largura e os com-
primentos são proporcionais aos valores dos respectivos dados. As-
sim, fica garantida a proporcionalidade entre as áreas dos retângulos
e os dados estatı́stico
19
Exemplo:
20
Exemplo:
21
Atividade: Observe atentamente o gráfico em colunas e responda às
perguntas que se seguem.
22
a. Em que ano houve maior número de acidentes de trabalho?
b. No ano de 2005 ocorreram, aproximadamente, quantos aciden-
tes de trabalho?
c. Observe os anos de 2001, 2003 e 2005. Em qual deles ocorreu
o menor número de acidentes de trabalho?
23
Atividade: O gráfico a seguir está em barras; analise-o com cuidado
e responda às perguntas que se seguem.
24
a. Em que ano o número de acidentes de trabalho nessa empresa
foi menor?
b. Explique o que aconteceu com o número de acidentes durante
todo o perı́odo analisado (de 2000 a 2005).
25
Definição (d. Gráficos em colunas ou barras múltiplas)
São tipos de gráficos geralmente empregados quando queremos re-
presentar, simultaneamente, dois ou mais fenômenos estudados com
a intenção de compará-los.
26
Exemplo:
27
Exemplo:
28
Atividade: Observe o gráfico a seguir. Ele apresenta o faturamento
(ganho com a venda de mercadorias e serviços) dos EUA, da Europa
e do Japão, durante quatro trimestres, em determinado setor da
economia.
29
Após a análise do gráfico, responda às seguintes perguntas:
a. Quem faturou mais (EUA, Europa ou Japão) no 3º trimestre?
b. Quanto faturaram, aproximadamente, os EUA e a Europa no
2º trimestre?
c. Observe atentamente as barras referentes ao Japão e descreva
como foi o comportamento do faturamento deste paı́s durante
os 4 trimestres.
30
Definição (e. Gráficos em setores)
Esse tipo de gráfico é construı́do em um cı́rculo. Esse cı́rculo, onde
estarão inseridos os dados, é dividido em setores (pedaços) que cor-
respondem aos termos (dados) da série. O tamanho de cada setor
é proporcional aos valores numéricos desses termos.
31
Definição (e. Gráficos em setores)
Esse tipo de gráfico é construı́do em um cı́rculo. Esse cı́rculo, onde
estarão inseridos os dados, é dividido em setores (pedaços) que cor-
respondem aos termos (dados) da série. O tamanho de cada setor
é proporcional aos valores numéricos desses termos.
Observação
Os gráficos em setores são mais utilizados para séries especı́ficas ou
séries geográficas com pequeno número de termos (no máximo 5).
Também são utilizados quando se quer salientar a proporção de cada
termo em relação ao todo. Eles também são bastante conhecidos
como gráficos em pizza.
31
Exemplo:
32
Exemplo:
33
Atividade:
Com o objetivo de fazer um levantamento sobre sistemas de gestão,
uma organização não-governamental que trabalha, inclusive, com
Segurança e Saúde no Trabalho realizou uma pesquisa.
Um dos gráficos montados a partir das informações obtidas nessa
pesquisa foi o gráfico em setores a seguir. O gráfico está dividido em
setores que representam o tamanho das empresas que participaram
da pesquisa. O tamanho de cada empresa foi definido de acordo com
o número de funcionários. Assim, uma empresa pequena tem até 100
funcionários, uma empresa média possui de 101 a 500 funcionários,
enquanto uma empresa é considerada grande quando tem mais de
500 funcionários.
34
35
Sabendo que dez mil empresas participaram dessa pesquisa, res-
ponda às questões a seguir baseando-se nas informações constantes
no gráfico:
a. Calcule o ângulo de cada setor do gráfico (se achar difı́cil
começar este exercı́cio, veja as dicas no final desta atividade,
mas tente começar sozinho primeiro)
b. Qual o número de empresas com mais de 100 funcionários que
responderam ao questionário?
c. Seria interessante que você tentasse construir um gráfico deste
tipo fazendo uso de compasso e transferidor. Se for possı́vel
conseguir tais instrumentos, experimente reproduzir o gráfico
com os valores dos ângulos encontrados na questão “a”.
36
Definição (Cartogramas)
Nesse tipo de gráfico, apresentamos uma série estatı́stica sobre uma
Carta Geográfica. Esse tipo de representação é empregado quando
o objetivo é mostrar os dados diretamente relacionados com áreas
geográficas ou polı́ticas.
37
Definição (Cartogramas)
Nesse tipo de gráfico, apresentamos uma série estatı́stica sobre uma
Carta Geográfica. Esse tipo de representação é empregado quando
o objetivo é mostrar os dados diretamente relacionados com áreas
geográficas ou polı́ticas.
Observação
É possı́vel utilizar esse tipo de gráfico para representar qualquer tipo
de série. No entanto, não é comum encontrar tal tipo de repre-
sentação para séries que não sejam geográficas.
37
Atividade:
É muito comum ouvirmos dizer que o Nordeste é uma das regiões
mais procuradas do Brasil pelos turistas, sejam eles do próprio Bra-
sil ou de outros paı́ses. A seguir, você encontra dois cartogramas
que falam sobre o turismo nessa região. No primeiro deles estão
inseridos valores que representam o número total de turistas que os
estados da Bahia, do Ceará, do Rio Grande do Norte e de Pernam-
buco receberam no ano de 2006. No segundo cartograma, temos
os valores de turistas nacionais recebidos por esses mesmos estados,
também no ano de 2006 (dados fictı́cios).
38
39
A partir dos dados encontrados nos cartogramas, responda:
a. Qual a quantidade de turistas internacionais que visitam o es-
tado da Bahia?
b. Qual o estado menos procurado pelos turistas internacionais?
c. Sabendo que 60% dos turistas internacionais que procuram o
estado do Ceará são europeus, quantos europeus visitaram esse
estado no ano de 2006?
40
Definição (Pictogramas)
Os pictogramas constituem um dos processos gráficos que melhor
falam ao público, por serem, ao mesmo tempo, atraentes e suges-
tivos. A representação gráfica é composta por figuras (sı́mbolos e
ı́cones).
41
Definição (Pictogramas)
Os pictogramas constituem um dos processos gráficos que melhor
falam ao público, por serem, ao mesmo tempo, atraentes e suges-
tivos. A representação gráfica é composta por figuras (sı́mbolos e
ı́cones).
Observação
Esse tipo de gráfico é muito utilizado por jornais e revistas com o
objetivo de facilitar a interpretação de informações importantes para
o leitor.
41
42
Vejamos, agora, um exemplo de pictograma estatı́stico. O dese-
nho gráfico a seguir apresenta o aumento da população de determi-
nada cidade Y entre os anos de 1997 e 2000. Cada bonequinho
representa 10.000 habitantes.
43
44
Observação
Observe que alguns bonecos não estão inteiros. Eles estão repre-
sentando valores menores que 10.000. Por exemplo: em 1997,
a cidade tinha mais de 30.000 e menos de 40.000 habitantes. Na
verdade, é um dos grandes problemas desse tipo de gráfico: a impre-
cisão dos dados. Não sabemos exatamente quantas pessoas havia
na cidade, em nenhum dos anos. Temos somente dados aproxima-
dos.
45
