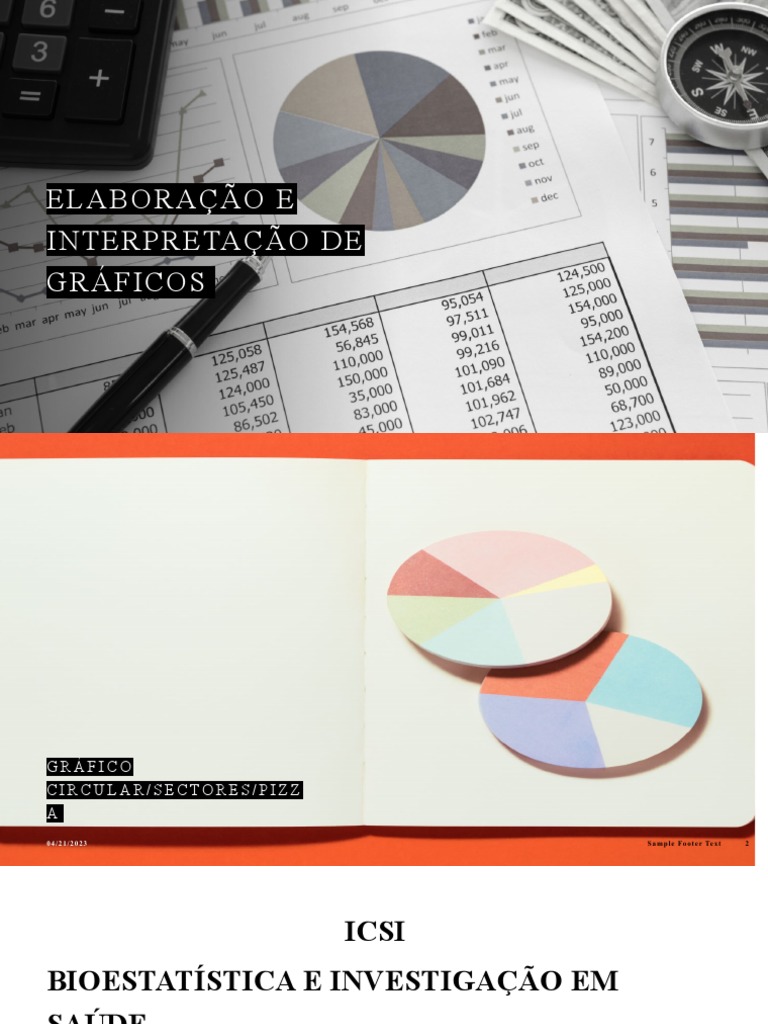

ELABORAÇÃO E

INTERPRETAÇÃO DE
GRÁFICOS
GRÁFICO
CIRCULAR/SECTORES/PIZZ
A
04/21/2023 S a m p l e F o o t e r Te x t 2
 ICSI
BIOESTATÍSTICA E INVESTIGAÇÃO EM
SAÚDE
3⁰GRUPO
ANICETO. NEUSA
BINILADA Yolanda
DULCE
ELTON
ELABORAÇÃO E INTERPRETAÇÃO DE GRÁFICOS

• Gráficos

• São formas visuais de se apresentar dados

estatísticos com a finalidade de propiciar ao
público alvo, uma impressão mais rápida e viva
do fenômeno em estudo.
ELABORAÇÃO E INTERPRETAÇÃO DE GRÁFICOS

• Suaimportância está ligada à facilidade e rapidez

com que podemos interpretar as informações
visuais.
• Eles propiciam a vantagem de serem mais
atrativos que as tabelas de dados e muitas vezes
ELABORAÇÃO E INTERPRETAÇÃO DE GRÁFICOS

facilitam a visualização e o entendimento do

comportamento e tendência dos dados.
• Trata-sede uma representação geométrica
utilizada para facilitar a visão e o entendimento
do que se deseja apresentar
OBJETIVOS DE UM GRÁFICO

• Os principais objetivos de um gráfico são:

• Possibilitar
uma visualização mais rápida, e de
forma mais agradável e atrativa para à maioria
das pessoas, de um conjunto de dados ou valores.
• Transformar
informações de dados e valores
numéricos em representação visual com a
OBJETIVOS DE UM GRÁFICO

finalidade de facilitar a compreensão dos mesmo.

• Visam também identificar padrões, verificar
resultados e comparar medidas de forma visual e
ágil.
ELEMENTOS DE UM GRÁFICO

Um gráfico em estatística, leva em consideração

alguns elementos que são essenciais para sua
melhor compreensão.
Título: geralmente possuem um título a respeito da
informação que será apresentada.
• Fonte: muitos gráficos, sobretudo os da área de
ELEMENTOS DE UM GRÁFICO

estatística, apresentam a fonte, ou seja, de onde as

informações foram retiradas. Também podem
apresentar o ano de publicação da fonte referida.
• Números: estes são essenciais para comparar as
informações dadas pelos gráficos. A maior parte
deles utilizam números, seja para indicar
ELEMENTOS DE UM GRÁFICO

quantidade ou tempo (mês, ano, trimestre).

• Legendas: grande parte dos gráficos apresentam
legendas que auxiliam na leitura das informações
apresentadas. Junto a ela, cores que destacam
diferentes informações, dados ou períodos, são
utilizadas
TIPOS DE GRÁFICOS
FREQUENTEMENTE USADOS

• Existem vários modos de gráficos, mais comuns

são:
• Gráfico de linhas;
• Gráfico de Colunas;
• Gráfico de Barras;
GRÁFICO DE LINHAS

Gráfico de Linha
O gráfico de linha é composto por dois eixos,
um vertical e outro horizontal, e por uma linha
que mostra a evolução de um fenômeno ou
processo.
•É utilizado em casos que existe a necessidade
GRÁFICO DE LINHAS

presente em análises financeiras.

• Normalmente, no eixo horizontal temos a divisão
do tempo em dias, meses ou qualquer unidade de
tempo (em casos em que se está trabalhando com
assuntos que envolvam tempo); e no eixo vertical
os valores.
VANTAGENS E DESVANTAGENS DO
GRÁFICO DE LINHAS

• Vantagens:

• Eficaz
para monitorar como os dados mudam
com o tempo, principalmente quando houver
muitos pontos de dados
VA NTA GE NS E D E SVAN TA G E N S D O GR Á F I C O DE
L I N H AS

• Desvantagens:

• Se
não houver suficientes, um gráfico de linhas
pode parecer enganoso.
Mês Faturamento

Janeiro 10000mt

Fevereiro 15000mt

Março 8000mt

Abril 20000mt

Maio 18000mt

Junho 24000mt
GRÁFICO DE LINHAS
GRÁFICO DE COLUNAS

Gráfico de Colunas
O gráfico de colunas é composto por duas linhas
ou eixos, um vertical e outro horizontal.
• No eixo horizontal são construídas as colunas que
representam a variação de um fenômeno ou de
um processo de acordo com sua intensidade. Essa
GRÁFICO DE COLUNAS

intensidade é indicada pelo eixo vertical.

•O gráfico de colunas é mais adequado
principalmente quando você quer representar
dados referentes a séries que não expressam uma
condição ou visão temporal sequencial, que não
ilustram uma sequencia lógica.
GRÁFICO DE COLUNAS

• Adequado para representar comparações

estatísticas que não estão em nenhuma ordem
específica, por exemplo: nomes de pessoas e
objetos, nomes geográficos, tipos, assuntos e etc.
GRÁFICO DE COLUNAS
GRÁFICO DE BARRAS

Os gráficos de barra são indicados para se criar um

ranking comparativo, como uma lista dos cinco
melhores, por exemplo.
• Eleé recomendado quando é preciso trabalhar
com rótulos de dados muito longos, ou quando os
eixos utilizados estão relacionados ao tempo
GRÁFICO DE BARRAS

empregado em determinada situação.

• Tem como objetivo comparar os dados de
determinada amostra, passa uma ideia de
hierarquia.
•O funcionamento deste tipo de gráfico pouco
difere do gráfico em colunas, os dois trabalham
GRÁFICO DE BARRAS

com informações lineares que podem ser

compreendidas horizontalmente – no caso dos
gráficos em barras
•É muito utilizado em apresentações de pesquisa
de intenção de votos ou de opiniões pelas redes
de TV.
VA N TA G E N S E D E S VA N TA G E N S D O G R Á F I C O D E B A R R A S

Vantagens:
• São fáceis de construir;fáceis de ler;
• Apresentadores sorrateiros podem manipular a escala do
gráfico para torná-lo enganoso.
• Desvantagens:

• Nãose obtém uma análise relativamente eficaz quando se

tem os dados muito próximos.
GRÁFICO DE BARRAS
GRÁFICO CIRCULAR /DE SECTORES

• O gráfico de setores é uma importante

ferramenta usada para a análise de dados obtidos,
por exemplo, em uma pesquisa. Esse gráfico
consiste em representar informações na forma de
setor circular. Para tanto, basta considerar que
100% dos dados equivalem a um setor circular de
GRÁFICO CIRCULAR /DE SECTORES

360°. Dessa forma, metade desses dados equivale a um

setor circular de 180°, e assim por diante.
•O ângulo do setor circular corresponde a uma
percentagem dos dados. A totalidade do gráfico sempre
será uma circunferência, pois o total dos dados
representados sempre é igual a 100%, ou pode ser
escrito dessa forma.
GRÁFICO CIRCULAR/SECTORES/PIZZA
VA NTAG E N S E D E S VA N TA G E N S DO G R ÁF IC O
CI RC U L A R

• Vantagens:

• Útil
quando a análise de proporções é mais
importante do que o valor real;
• Tem forte impacto visual;
VANTAGENS E DESVANTAGENS DO
GRÁFICO CIRCULAR

• Desvantagens:

• Nãopermite uma análise eficiente quando se dados

específicos
• Podemficar confusos e difíceis de interpretar
quando estiver comparando a partir de 5 categorias.
TA BELA D E FR EQ UÊN C IA R ELATIVA E A BSO LU TA

• Uma pesquisa de satisfação com o produto A, por

exemplo, foi feita com 2000 pessoas. Dessas, 200
disseram estar muito satisfeitas; 1500 disseram
estar satisfeitas e 300 pessoas disseram estar
insatisfeitas.
TA B E L A D E F R E Q U Ê N CI A R E L AT I VA E AB SO L UTA

• Essa situação pode ser representada pela seguinte tabela:

X Frequência absoluta Frequência relativa Frequência relativa %

Muito satisfeitos 200 200÷2000=0,1 10%

satisfeito 1500 1500÷2000=0,75 75%

Insatisfeito 300 300÷2000=0,15 15%

Sum 2000 100%

CONSTRUÇÃO DO GRÁFICO DE
SETORES

• Paraconstruir o gráfico de setores, basta fazer a

tabela com as frequências relativas em
percentagem e, depois, utilizar essas percentagens
para descobrir o ângulo de cada um
CONSTRUÇÃO DO GRÁFICO DE SETORES

dos setores circulares do gráfico. Para isso, usa-se

a regra de três.
• Usando como exemplo a tabela anterior, teremos
os seguintes ângulos para os setores circulares:
CONSTRUÇÃO DO GRÁFICO DE SETORES

Muito satisfeitos: 200 pessoas

100% /10%= 360°/x
100x = 360·10
100x = 3600
X=3600/100=36º
CONSTRUÇÃO DO GRÁFICO DE SETORES

Satisfeitos: 1500 pessoas

100% /75%= 360°/x
100x = 360·75
100x = 27000
x = 27000/100
•x = 270°
CONSTRUÇÃO DO GRÁFICO DE SETORES

Insatisfeitos: 300 pessoas

100%/15% = 360°/x
100x = 360·15
100x = 5400
x = 5400/100
•x = 54°
CONSTRUÇÃO DO GRÁFICO DE
SETORES

•Ográfico de setores relacionado a essa situação

será:
