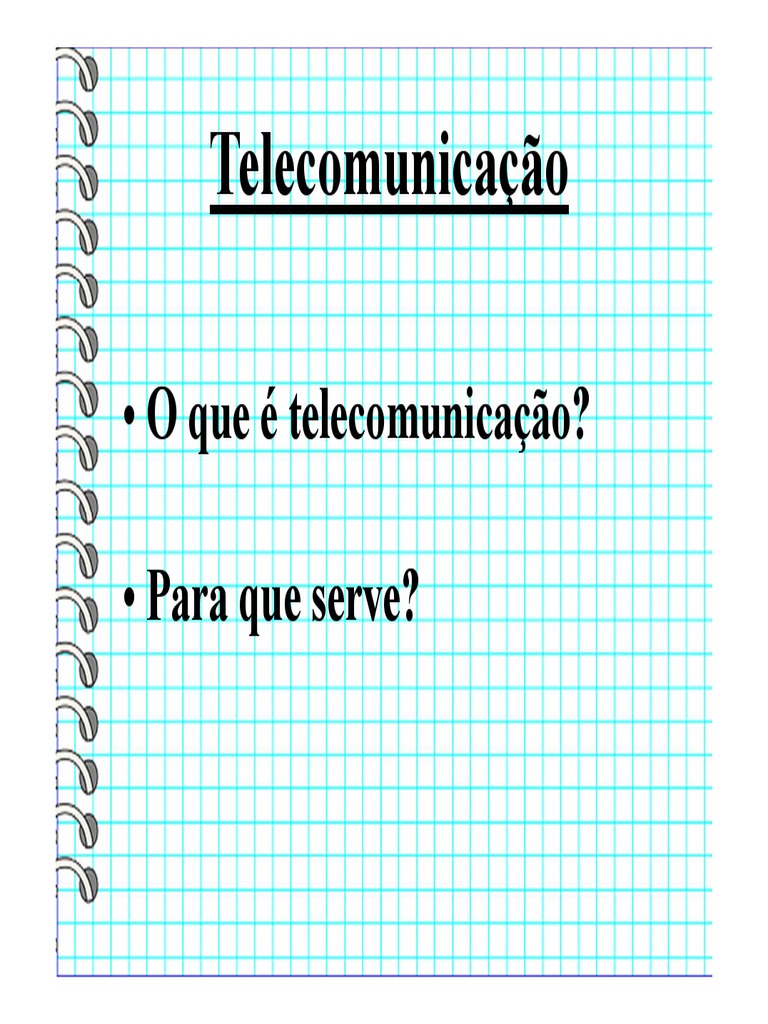

Telecomunicação

• O que é telecomunicação?

• Para que serve?

 É uma transferência de
informação de um ponto a outro,
através de um meio.
Informação:
• Sinais analógicos

• Sinais digitais
Exemplos de sinais analógicos:

• Voz (telefonia)

• Música (alta fidelidade)

• Vídeo
Exemplos de sinais digitais:

• Sinais analógicos digitalizados

• Dados
Sistema de comunicação genérico

1 2 3 4 5 6

7
14

13 12 11 10 9 8

1- Formatador 7- Canal 13- Formatador

2- Encoder 8- Demodulador 14- Sincronizador
3- Encriptador 9- Demultiplexador
4- Encoder de canal 10- Decodificador de canal
5-Multiplexador 11-Decriptador
6-Modulador 12-Decodificador
 Fontes de sinais > informação

Fonte Formatação Símbolos

• Fontes: analógicas e digitais

 Codificação

Símbolos Encoder Código

• Encoder: codificador dos símbolos

 Encriptação

Código Encriptador Código

“encriptado”

• Encriptador: modificador do código

(embaralhador ou “scrammbler”)
 Codificação de canal

Código Encoder de Código de

“encriptado” canal canal

• Codificador de canal: adequação do

código às características físicas do canal
de comunicações.
 Multiplexador

Código de Código
canal Mux multiplexado

• Multiplexador: amplia a capacidade de

transmissão através do compartilhamento
do canal por várias fontes de informação.
 Modulador

Sinal
Código modulado
multiplexado Modulador

• Modulador: adequa o sinal à banda

disponível no canal de comunicação.
 Canal

Código Receptor
modulado Canal

• Canal: meio físico empregado na

comunicação.
 Sincronismo

Sincronizador

• Responsável pelo sincronismo do sistema.

 Sistema telefônico (POTS)

A B

O aumento do tráfego
implica num aumento do número
de circuitos de comunicação
 Sistemas Multiplex:
“Motivação”

• viabilização técnica e econômica das

telecomunicações

• redução dos custos pelo compartilhamento

do meio de transmissão entre vários canais
SISTEMA ANALÓGICO

CARACTERÍSTICAS:

quanto à interferências

quanto a capacidade de transmissão

custos de manutenção
SISTEMA DIGITAL

CARACTERÍSTICAS:

imunidade à interferências

capacidade de transmissão

custos de manutenção
 Tipos de Sistemas de
Transmissão Multiplex

• Sistemas Analógicos (FDM)

• Sistemas Digitais (TDM/CDM)

 FDM - Frequency Division Multiplex

c1 f1 f1
c2 f2 f2
f1 f2 f3 fn
c3 f3 f3

cn fn fn
f
MUX DEMUX
 TDM - Time Division Multiplex

c1 A/D D /A c1
c2 A/D D /A c2
c3 A/D M D D /A c3

cn A/D D /A cn
MUX DEMUX
 CDM - Code Division Multiplex

c1 c1
c2 c2

c3 c3

cn cn
 CDM - Code Division Multiplex
f f

T T
TDM CDM

T
FDM
 Sistemas FDM
Sinal de voz: a faixa de 300 - 3400 Hz se mostra
adequada para a conversação (entendimento da
informação por parte dos interlocutores)

Canal de voz:
largura de banda definida pelo CCITT (ITU-T)

300 Hz 3400 Hz
Sistema FDM: modulação AM-SSB -SC

Filtro de seleção
de banda

portadora

f
12KHz
O canal de voz é transladado em freqüência
Canal FDM:
4 KHz

= 3 canais

12 KHz
f (KHz)
12 16 20
 84 KHz

96 KHz

108 KHz

120 KHz
12 24 KHz

60 72 84 96 108 KHz

12 canais = 1 GRUPO
 Agrupamentos para transmissão
via rádio

•5 x GRUPOS = SUPERGRUPO (60 canais)

•5 x SUPERGRUPOS = MASTERGRUPO (300 canais)

•3 x MASTERGRUPO = SUPERMASTERGRUPO (900 canais)

Agrupamento para transmissão via coaxial:

•16 x GRUPOS = 960 canais

•3 x SUPERMASTERGRUPO = 2700 canais

•12 x SUPERMASTERGRUPO = 10800 canais

 FDM: Resumo

•Sistema analógico complexo

•Alto consumo de energia e espaço físico

•Custo de manutenção elevado

Problemas que afetam a comunicação
 SISTEMAS ANALÓGICOS

Qualidade do sinal?

A B
 Atenuação (distorção linear)

P1 P2

Meio de Transmissão

Efeito linear => dependência com a frequência!

> necessidade de se compensar este efeito

log (dB)
 Compensação da Atenuação

P1 P2

elemento
Amplificador
(ganho G)

G log (dB)
Circuitos Híbridos:
TX

2 fios 4 fios

RX

Introdução de eco!
Reflexões por descasamentos/imperfeições nas híbridas

Pt Pt (amplificada)

P
Pr1

Pr=Pr1+Pr2 Pr2
Enlace com amplificadores:

TX G

RX
 Distorção

O sinal de saída não é linear com o sinal de entrada.

Causado por elementos não-lineares

f 1 f f f f
a1. 1+a2. 2+a3. 3+...+an. n

2 2 2 onde: Dk = ak , para k = 2, 3...n

D= D2 + D3 + ... +Dn a1
efeito não linear => distorção harmônica
 Diafonia (crosstalk) & Ruído

• interferência no canal de comunicação

ruído

A B
Circuito pertubado

telediafonia
paradiafonia

C D
Circuito pertubador
 Tipos de Diafonia

• Diafonia inteligível: é possível compreender o

conteúdo de uma outra chamada;

• Diafonia ininteligível: o canal interferente

incomoda e é mais inoportuna que a diafonia
inteligível
 Diafonia-Meio de transmissão

Pares trançados:

• a diafonia é predominante em cabos de pares trançados;

• a diafonia aumenta, com o aumento da freqüência;

Coaxiais:

• cabos coaxiais são mais imunes à diafonia;

• a diafonia deve ser considerada até no máximo 60KHz;

• acima de 500 KHz dificilmente é mensurável.

 Distorção por atraso de grupo
Diferentes atrasos de fase para diferentes
frequências:
VLF < VHF
Conexão Atraso permitido p/ freq.
Lim. inferior Lim. superior

trecho internacional 20 ms 10 ms
trecho nacional 20 ms 10 ms
Total 60 ms 30 ms

* máx. atraso p/ conexões: terrestres = 150 ms; via satélite= 400 ms

 SISTEMAS DIGITAIS

Qualidade de sinal superior ao sistema

analógico.
Por quê?

Maior imunidade aos ruídos

e interferências
 Transmissão de um sinal digital

1 1 1

0 0 Meio de Transmissão

10101 ?
 Regeneração do sinal digital

A R B

Valor de referência

R Repetidor regenerativo
Problemas em Sistemas Digitais

• Atenuação, crosstalk, ruído;

• Distorção por atraso de grupo;
+ • Jitter & Wander;
• outros

= TAXA DE ERRO
Composição de um Pulso Digital

0.8

0.6

0.4

0.2

-0 . 2

-0 . 4
0 50 100 150 200 250 300 350
 Group Delay Distortion

1.4

1.2

0.8

0.6

0.4

0.2

-0 . 2

-0 . 4

-0 . 6
0 50 100 150 200 250 300 350

O efeito da dispersão provoca deformações

formato do pulso digital
 Crosstalk (diafonia)
FEXT (telediafonia)
(linha agressora)

R R

R R
(linha vítima)
NEXT (paradiafonia)

(linha agressora)

R R

R R
(linha vítima)
• Instabilidade de fase

• Variações do ponto de transição

de um pulso, ao longo do tempo
 Definição de Jitter & Wander
UI pico Tj

Tj
Jitter = ⋅100 1 UI
T
Intervalo do pulso
 Taxa de Erro- BER

Quantidade de bits errados

BER = Quantidade de bits recebidos

Algumas definições:

ES: segundos com um ou mais erros

DM: minutos degradados

SES: segundos severamente errados

Para um canal de 64 Kbit/s a G.821 recomenda:

DM: menos de 10 % do número de minutos

observados possuem uma BER > 10-6

ES: menos de 8% da quantidade de segundos

observados possuem erros de bit

SES: menos de 0,2% da quantidade de segundos

observados possuem uma BER > 10-3
Taxa de Erro - BER (Bit Error Rate)

Serviço BER aceitável

dados 10-8 - 10-7

telex 10-4

fax 10-6 - 10-5

e-mail 10-6 - 10-5

 Meios de transmissão:

Características dos meios reais:

limitados em banda
função de transferência do meio
restrições legais de uso
compartilhamento
dispersivos, não tem resposta plana, causam
distorções
ruidosos
 Sistemas Analógicos
Foram os primeiros sistemas de transmissão.
transmitem sinais de áudio e vídeo de forma
contínua, com ou sem modulação.
ocupação da banda: igual ou maior que a banda
ocupada pela fonte da informação (banda base).
Exemplo:

• telefonia (1 x wbb) [300 a 3400 Hz]

• AM-DSB (2 x wbb)
• televisão VSB (radiodifusão) (1,25 x wbb)
• FM ( n x wbb)
 Sistemas Digitais
são os sucessores dos sistemas analógicos.

comparativamente mais complexos *

transmitem a informação (áudio, vídeo e dados) na
forma de símbolos (códigos).

a informação é transmitida de forma discreta

o sinal original da fonte codificado implica numa

banda muito maior que a banda base.
 Sistemas Reais

ambos os sistemas experimentam as mesmas

restrições do meio de transmissão

sinais analógicos são mais susceptíveis ao

ruído e a distorção e, uma vez corrompidos,
não podem mais ser restaurados

sinais digitais são regeneráveis

 Comparativo entre sistemas:
Sistema analógico

Fonte Meio Amplificador/

Equalizador

sinal oriundo sinal atenuado sinal recebido

da fonte e/ou distorcido

sinal recebido ≈ sinal da fonte

 Sistema digital

Fonte Meio Regenerador

de
transmissão

sinal oriundo sinal atenuado sinal recebido

da fonte e/ou distorcido

sinal recebido sinal da fonte
