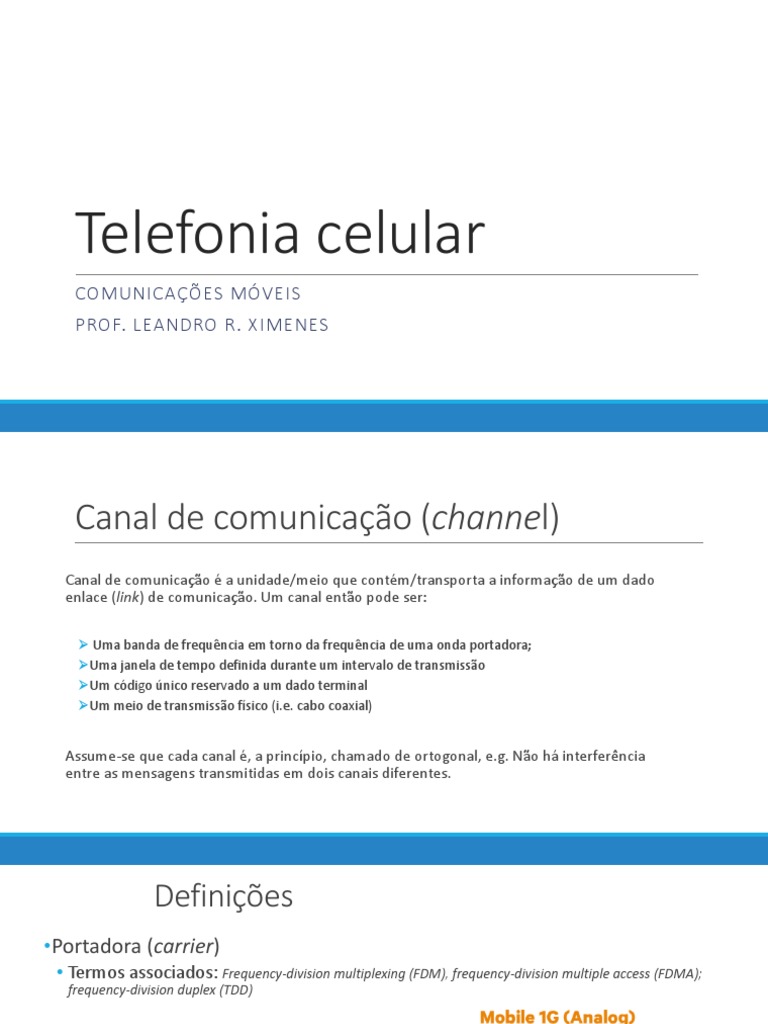

Telefonia celular

COMUNICAÇÕES MÓVEIS
PROF. LEANDRO R. XIMENES
 Canal de comunicação (channel)
Canal de comunicação é a unidade/meio que contém/transporta a informação de um dado
enlace (link) de comunicação. Um canal então pode ser:

➢ Uma banda de frequência em torno da frequência de uma onda portadora;

➢Uma janela de tempo definida durante um intervalo de transmissão
➢Um código único reservado a um dado terminal
➢Um meio de transmissão físico (i.e. cabo coaxial)

Assume-se que cada canal é, a princípio, chamado de ortogonal, e.g. Não há interferência
entre as mensagens transmitidas em dois canais diferentes.
 Definições
•Portadora (carrier)
• Termos associados: Frequency-division multiplexing (FDM), frequency-division multiple access (FDMA);
frequency-division duplex (TDD)
 Definições
•Janela de tempo (time-slot)
• Termos associados: Time-division multiplexing (TDM), time-division multiple access (TDMA);
time-division duplex (TDD)
De modo simplificado:

Número de canais = N. portadoras x N. janelas de tempo por portadora

 Definições

Sistemas Simplex
◦ Sistemas de comunicação que fornecem apenas um sentido de comunicação (e.g.
broadcast por emissoras de TV)

Sistemas Half duplex

◦ Sistemas de comunicação que permitem a comunicação bidirecional utilizando o mesmo
canal de rádio para transmissão e recepção. Em um determinado momento, o usuário
pode transmitir ou receber informações.

Sistemas Full duplex

◦ Sistemas de comunicação que permitem uma comunicação simultânea em dois sentidos.
A transmissão e a recepção estão tipicamente em dois canais diferentes (FDD ou TDD).

6
 Comunicação full-duplex na
frequência (FDD)

FDD: Frequency Division Duplex

Terminal Canal direto Estação base

Móvel B
Canal reverso
M

• Canais direto e reverso usam bandas de frequência diferentes

• Não apresentam reciprocidade de canal
• desvantagem na estimação de canal

7
 Comunicação full-duplex no tempo (TDD)

TDD: Time Division duplex

Terminal Estação base

Móvel M B M B M B
B
M

• Uma única banda de frequência é usada para ambos os sentidos. Os canais são divididos em
janelas de tempo (time-slots).

• Estação móvel e estação base transmitem nas janelas de tempo

alternadamente.

• Apresentam reciprocidade de canal

8
1G - AMPS
Advanced Mobile Phone System (AMPS)

▪Múltiplo acesso: FDMA (i.e. cada usuário ocupa 1 canal/portadora)

▪ # canais = # portadora
▪ Modulação FM (1G = analógico)

▪Cada canal ocupa 30 kHz → 60 kHz como full-duplex

▪Duplexação (duplexing): FDD → 824–849 MHz (downlink) e 869–894 MHz (uplink)

▪ 25 MHZ+25 MHz = 50 MHz de banda útil
▪ 869-849 = 20 MHz de banda de guarda entre a banda de uplink e downlink
 Tecnologias (2G)
cdmaOne (IS-95) GSM, DCS-1900 IS-54/IS-136
PDC
Uplink Frequencies (MHz) 824-849 (Cellular) 890-915 MHz (Eurpe) 800 MHz, 1500 Mhz
1850-1910 (US PCS) 1850-1910 (US PCS) (Japan)
1850-1910 (US PCS)
Downlink Frequencies 869-894 MHz (US Cellular) 935-960 (Europa) 869-894 MHz (Cellular)
1930-1990 MHz (US PCS) 1930-1990 (US PCS) 1930-1990 (US PCS)
800 MHz, 1500 MHz
(Japan)
Duplexing FDD FDD FDD
Multiple Access CDMA TDMA TDMA
Modulation BPSK with Quadrature GMSK with BT=0.3 p/4 DQPSK
Spreading
Carrier Seperation 1.25 MHz 200 KHz 30 KHz (IS-136)
(25 KHz PDC)
Channel Data Rate 1.2288 Mchips/sec 270.833 Kbps 48.6 Kbps (IS-136)
42 Kbps (PDC)
Voice Channels per 64 8 3
carrier
Speech Coding CELP at 13Kbps RPE-LTP at 13 Kbps VSELP at 7.95 Kbps
EVRC at 8Kbps
 Sistemas de telefonia celular

▪Um sistema de telefonia celular fornece ao usuário uma conexão sem fio à rede Pública de
Telefonia Comutada (PSTN), para qualquer localidade do mesmo.

▪Um capacidade elevada é conseguida limitando-se a cobertura de transmissão (de uma estação-
base) a uma área geográfica reduzida denominada célula, de modo que os mesmos canais de
rádio possam ser reutilizados por uma outra estação da base situada a uma distância
apropriadamente afastada.

▪Uma técnica sofisticada chamada de handoff permite que uma chamada em andamento não seja
interrompida enquanto o assinante trafega entre células

11
Arquitetura básica da rede celular

Radio tower

PSTN
Telephone
Network
Mobile Switching
Center
Descrição
Estação móvel:
◦ Cada estação móvel contém um transceptor, uma ou mais antenas, e pode ser montado sobre um
veículo ou usado como um dispositivel portátil.

Estação base:
◦ A estação base consiste em vários transmissores e receptores que podem simultaneamente lidar com
comunicações Full duplex e geralmente têm torres que suportam várias antenas transmissoras e
receptoras.

MSC (Mobile switching Center):

◦ Central de comutação de serviços móveis
◦ O MSC coordena as atividades de todas as estações de base e conecta todo o sistema celular à PSTN.

13
Definições do sistema sem fios

Canal de controle
◦ Canal de rádio usado para a configuração e estabelecimento da chamada

Canal direto (forward)

◦ Canal de rádio utilizado para a transmissão de informações da estação de base para o
celular (downlink)

Canal reverso (reverse)

◦ Canal de rádio usado para transmissão de informações da estação móvel para a base
(uplink)

14
Estação-base e terminal móvel
Forward Control Channel (FCC)

Reverse Control Channel (RCC)

Forward Voice Channel (FVC)

Reverse Voice Channel (RVC)

Chamada de telefone fixo para móvel
O conceito celular

Mesma letra, mesmo

conjunto de frequências
 Padrão de reuso de freqüência
A geometria hexagonal das células é apenas uma convenção. O formato da célula depende do tipo de
antena, do ambiente e da potência de transmissão.

Dada a conveção, o tamanho do cluster N deve satisfazer a relação

𝑁 = 𝑖 2 + 𝑖𝑗 + 𝑗 2

em que 𝑖 e 𝑗 são inteiros positivos

Para desenhar o padrão de célula dado 𝑖 e j :

1. Mover 𝑖 células através dos hexágonos.
2. Gire 60 º em qualquer direção e ande j células.

19
Reuso de frequência (N = 7, i = 2, j = 1)

2 2
𝑁 = 𝑖 + 𝑖𝑗 + 𝑗

20
Exemplo:
N = 19
i=3
j=2

21
 Estratégias de
atribuição de canais

22
 Técnicas de alocação de canais
▪Para satisfazer um usuário, um canal precisa estar disponível:
▪ Comutação de circuitos (voz): na hora do pedido de chamada.
▪ Comutação de pacotes (dados): no envio do pacote

▪Probabilidade razoável de bloqueio de chamadas ou de colisão de pacotes

Depende do número de canais e do tráfego telefônico dentro de uma região de cobertura

▪Estratégias para alocação de canal:

◦ Alocação de canal fixo (Fixed Channel Allocation - FCA)
◦ Alocação fixa com empréstimo de canais (híbrido)
◦ Alocação dinâmica de canais (Dynamic Channel Allocation - DCA)
◦ Espalhamento espectral (CDMA, Bluetooth, Wifi)

23
Técnicas de alocação fixa de canais
O espectro disponível é W Hz e cada portadora tem largura de banda de B Hz. Além disso, cada portadora
permite até L janelas de tempo (canais por portadora). O número total de canais por cluster é de :

𝑊
𝐶 = 𝐿.
𝐵

Para um TAMANHO DE CLUSTER N (número de células por cluster), o número de canais por célula é:

𝐶
𝑘=
𝑁
A alocação fixa (FCA) é uma estratégia adequada somente para a casos de tráfego uniforme em todas as
células.

24
Empréstimo de canal

❖ Emprestam canais de células com baixo tráfego para célula com alto tráfego

❖Empréstimo de canal temporário: o canal é devolvido após a conclusão da chamada.

❖Se todos os canais em uma célula estão ocupados, os canais são emprestados de células
vizinhas.

❖O MSC supervisiona esses procedimentos de empréstimo.

25
 Alocação dinâmica de canais (DCA)

Todos os canais são colocados em um pool e são atribuídos a novas chamadas de acordo com o padrão
de reutilização. O sinal é devolvido ao pool, quando a chamada é concluída.
Menor taxa de bloqueio de chamadas

◦ Vantagens:
◦ Os canais de voz não são alocados permanentemente. A MSC determina quais células necessitam mais canais a
partir da demanda

◦ Desvantagens:
◦ Requer maior volume de processamento para a MSC
◦ Projeto mais complexo

26
Exercício (GSM)
Dado o sistema GSM, com frequência de transmissão de 890-915 MHz e de recepção de 935-960
MHz. Assuma que um canal (de voz e controle) possua largura de banda de 200 kHz. Calcule a
quantidade canais por célula e faça a atribuição fixa de canais de forma adequada, dados os
tamanhos de cluster:
a) 𝑁=7

b) 𝑁=9
 Resposta a)
Dado o sistema GSM, com frequência de transmissão de 890-915 MHz e de recepção de 935-960 MHz. Assuma que
um canal (de voz e controle) possua largura de banda de 200 kHz. Calcule a quantidade canais por célula e faça a
atribuição fixa de canais de forma adequada, dados os tamanhos de cluster:

• Banda de uplink 𝑊𝑢 (banda de downlink 𝑊𝑑 ): 𝑊𝑢 = 𝑊𝑑 = 25 𝑀𝐻𝑧

• Largura de banda por portadora: 𝐵 = 200 𝑘𝐻𝑧
• Portadoras de uplink ou downlink por cluster: 𝑊𝑢ൗ𝐵 = 𝑊𝑑ൗ𝐵 = 125
• Número de canais por cluster (GSM: 8 canais por portadora): 𝐶 = 125𝑥8 = 1000
• Número de canais por célula: 𝑘 = 𝐶Τ𝑁 = 1000Τ7 ≈ 142,86 (precisa ser inteiro!)

Possível distribuição (considerando apenas uplink):

• 6 células com 1 canal de controle e 142 canais de voz → 6 células com 143 canais 6x143+142 = 1000 canais
• 1 célula com 1 canal de controle e 141 canais de voz → 1 célula com 142 canais
 Resposta b)
Dado o sistema GSM, com frequência de transmissão de 890-915 MHz e de recepção de 935-960 MHz. Assuma que
um canal (de voz e controle) possua largura de banda de 200 kHz. Calcule a quantidade canais por célula e faça a
atribuição fixa de canais de forma adequada, dados os tamanhos de cluster:

• Banda de uplink 𝑊𝑢 (banda de downlink 𝑊𝑑 ): 𝑊𝑢 = 𝑊𝑑 = 25 𝑀𝐻𝑧

• Largura de banda por portadora: 𝐵 = 200 𝑘𝐻𝑧
• Portadoras de uplink ou downlink por cluster: 𝑊𝑢ൗ𝐵 = 𝑊𝑑ൗ𝐵 = 125
• Número de canais por cluster (GSM: 8 canais por portadora): 𝐶 = 125𝑥8 = 1000
• Número de canais por célula: 𝑘 = 𝐶Τ𝑁 = 1000Τ9 ≈ 111,11 (precisa ser inteiro!)

Possível distribuição (considerando apenas uplink):

• 8 células com 1 canal de controle e 110 canais de voz → 8 células com 111 canais 8x111+112 = 1000 canais
• 1 célula com 1 canal de controle e 111 canais de voz → 1 célula com 112 canais
Interferência co-canal e entre
células adjacentes

30
 Interferência
Geralmente o fator mais limitante em sistemas de comunicação celular, mesmo em situações de alta
relação sinal-ruído.

As principais fontes de interferência são:

1. Outras estações móveis na mesma célula
2. Células vizinhas (células adjacentes)
3. Outros sinais na mesma faixa de espectro (co-canal)

Interferência nos canais de voz:

◦ Efeito de conversa cruzada (cross-talk) no sinal analógico e ruído auditivo no sinal digital

Interferência nos canais de controle:

◦ Gera chamadas perdidas/bloqueadas
31
Interferência co-canal
As células que utilizam o mesmo conjunto de frequências são chamadas de células co-
canal.

A interferência entre sinais dessas células é chamada de interferência co-canal.

Não pode ser controlada aumentando-se potência de transmissão RF.

Depende da distância física entre as células co-canais.

➢ Quanto maior a distância física, menor a interferência
➢ Quanto maior o tamanho do cluster, maior a distância física

32
Razão de utilização do co-canal (Q)
Para a geometria hexagonal, D/R pode ser calculado:

Quanto maior o N, maior Q:

◦ Menor será a interferência co-canal
◦ Maior será o número de canais por célula
34
 Relação sinal-interferência (SIR)

𝑛 𝑛
𝑆 𝐷/𝑅 3𝑁
𝑆𝐼𝑅 = 𝑖0 ≈ =
σ𝑖=1 𝐼𝑖 𝑖0 𝑖0

I. 𝑆: potência desejada do sinal na estação móvel (receptora)

II. 𝑖0 e 𝐼𝑖 : número de interferentes na primeira camada de células e potência do sinal interferente da i-
ésima estação-base, respectivamente
III. 𝑛 : expoente de perda de caminho (e.g., espaço livre 𝑛=2; área urbana 𝑛>3)

35
Setorização melhora a S/I
A setorização das células permite o aumento da relação sinal-interferência através da orientação
adequada dos padrões de radiação das antenas e do remanejamento das frequências dentro cada célula.

• Antenas direcionais
• Beamforming (formatação de feixe ou smart antenna)
Para setorização de 60°, há somente
três interferentes co-canal,
independentemente do tamanho do
cluster
 Relação sinal ruído para antenas setorizadas
Setorização de 360 graus (6 interferentes):

𝐷 𝑛 𝑛 𝑛
𝑆 3𝑁 3𝑁
𝑆𝐼𝑅 = 𝑖 ≈ 𝑅 = =
0
σ𝑖=1 𝐼𝑖 𝑖0 𝑖0 6

Maior SIR
Setorização de 120 graus (2 interferentes):

𝑛
3𝑁
𝑆𝐼𝑅 ≈
2

Setorização de 60 graus (1 interferente):

𝑛
3𝑁
𝑆𝐼𝑅 ≈
1
Antena
omnidirecional

https://www.rosenberger.com/cn_en/publication/pdf/BaseStationAntennas.pdf
Antena direcional
(setorizada) – 120o
Massive MIMO

NOKIA 4.9G adaptive

MIMO: Múltiple Input- Multiple Output (múltiplas antenas no antenna AirScale
transmissor e no receptor) (64 transmissores x 64
receptores)
Ultra Massive
MIMO e RIS*
(6G)
 Exercício
Um provedor de serviço de celular decide usar um esquema TDMA
digital que pode tolerar uma razão sinal-interferência de 15 dB no pior
caso. Ache o valor ótimo de N e o SIR para

a) Antenas omnidirecionais;
b) Setorização em 120 graus;
c) Setorização em 60 graus;

Considere uma perda de caminho de 𝑛 = 4

 Um provedor de serviço de celular decide usar um esquema TDMA digital que pode
tolerar uma razão sinal-interferência de 15 dB no pior caso. Ache o valor ótimo de N
e o SIR para: a) Antenas omnidirecionais
𝑛 = 4 (expoente de perda)
𝑆𝐼𝑅𝑑𝐵 = 15 𝑑𝐵 → 𝑆𝐼𝑅 = 1015/10 = 31,62

𝑛
3𝑁
𝑆𝐼𝑅 = ≥ 31,62
6

6×31,62
𝑁≥ = 4,59
3

O valor mais próximo para 𝑁 é de 𝑁 = 7 (𝑖 = 1, 𝑗 = 2).

Resposta para antenas setorizadas
➢Setorização de 120 graus:
𝑛
3𝑁 2 × 31,62
𝑆𝐼𝑅 = ≥ 31,62 → 𝑁 ≥ = 2,65
2 3

𝑁 = 3 (𝑖 = 1, 𝑗 = 1)

➢Setorização de 60 graus:
𝑛
3𝑁 1 × 31,62
𝑆𝐼𝑅 = ≥ 31,62 → 𝑁 ≥ = 1,87
1 3

𝑁 = 3 (𝑖 = 1, 𝑗 = 1)
 Qual o valor de SIR para os três casos?
a) omnidirecional
𝑛 4
3𝑁 21
𝑆𝐼𝑅 = = = 73,5 → 𝑆𝐼𝑅𝑑𝐵 = 18, 66 𝑑𝐵
6 6

b) Setorização de 120 graus:

𝑛 4
3𝑁 9
𝑆𝐼𝑅 = = = 40,5 → 𝑆𝐼𝑅𝑑𝐵 = 16, 07 𝑑𝐵
2 2

c) Setorização de 60 graus:
𝑛 4
3𝑁 9
𝑆𝐼𝑅 = = = 81 → 𝑆𝐼𝑅𝑑𝐵 = 19,08 𝑑𝐵
1 1
Exercício

Repita o item a do exercício anterior para perda de caminho de 𝑛 = 3. Qual o

impacto de se reduzir a perda de caminho de 𝑛 = 4 para 𝑛 = 3 no planejamento
do sistema celular?
Ambiente Expoente de perda de caminho
(n)

Espaço livre 2
Rádio-celular em área urbana 2,7 a 3,5

Rádio-celular em área urbana e 3a5

sombreada

Guia de onda 1,5

Ambientes indoor 4a6
Exercício: Calcule o número de canais por célula do
sistema abaixo
