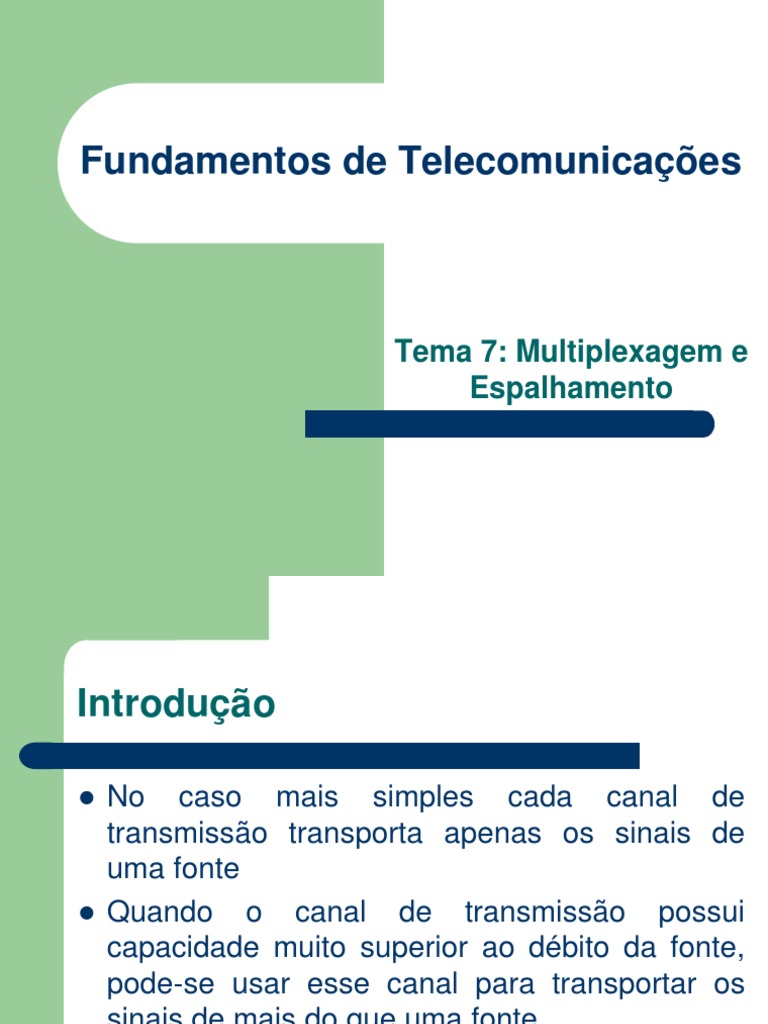

Fundamentos de Telecomunicações

Tema 7: Multiplexagem e
Espalhamento
Introdução

 No caso mais simples cada canal de

transmissão transporta apenas os sinais de
uma fonte
 Quando o canal de transmissão possui
capacidade muito superior ao débito da fonte,
pode-se usar esse canal para transportar os
sinais de mais do que uma fonte
 Quando isso acontece diz-se que o canal está
a ser partilhado ou multiplexado.
Multiplexagem

Em Telecomunicação, a multiplexação é uma

técnica que consiste na combinação de dois ou
mais canais de informação por apenas um meio
de transmissão usando um dispositivo chamado
multiplexador.
Multiplexagem

A vantagem desse processo é a possibilidade de

que haja a comunicação simultânea por um
mesmo meio (utilizado em aparelhos de telefone,
por exemplo), a desvantagem é que, em seguida,
é preciso filtrar os sinais enviados para conseguir
identificar a mensagem de cada usuário e pode
causar interferências ou problemas na rapidez da
comunicação.
Multiplexagem

Existem muitas estratégias de multiplexação

segundo o protocolo de comunicação empregado,
que pode combiná-las para alcançar o uso mais
eficiente; os mais utilização são:
 TDM -Multiplexagem pela divisão do tempo;
 FDM-Multiplexagem pela divisão na frequência;
 SDM-Multiplexagem pela divisão de espaço;
 CDMA-Multiplexagem pela divisão de Codigos
ou PCM- Multiplexagem Por Impulsos
Codificados
Multiplexagem
Categorias de Multiplexagem

Multiplexagem

Divisão do Tempo Divisão da Frequência Divisão do Espaço Divisão Código

TDM FDM SDM CDMA
TDM: Multiplexagem por Divisão no Tempo
TDMA

A sigla TDMA vem do inglês Time Division

Multiple Access , que quer dizer "Acesso
Múltiplo por Divisão de Tempo".
O TDMA é um sistema de celular digital que
funciona dividindo um canal de frequência em até
oito intervalos de tempo distintos. Cada usuário
ocupa um espaço de tempo específico na
transmissão, o que impede problemas de
interferência.
TDMA

Os sistemas celulares de segunda geração como

o IS 54, IS 136 e o GSM utilizam o TDMA na sua
interface com a estação móvel.
Um dos padrões de comunicação de voz via
ondas de rádio, utilizado por operadoras nos
serviços de telefonia celular digital, baseado em
TDM. Consiste na divisão de cada canal celular
em três períodos de tempo para aumentar a
quantidade de dados que pode ser transmitida
TDM
TDM

TDM

frequência

tempo
TDM
Sistema TDM com 3 canais PCM
Multiplexagem por divisão no
tempo: TDM
 Processo Digital que permite que várias conexões partilham
uma ligação com muita largura de banda
 Fatias (Slots) de tempo e Tramas (Frames)
– Cada PC tem uma fatia de tempo
– No TDM uma trama consiste num ciclo completo de fatias de tempo

Based on
Data Communications and Networking, 3rd EditionBehrouz
A. Forouzan,
© McGraw-Hill Companies, Inc., 2004
 Quadros TDM

 TDM Puro: débito mux-para-mux = débitos dos PCs agregados

 Sem perdas de dados (similar à multiplexagem de chamadas
telefónicas)

Based on
Data Communications and Networking, 3rd EditionBehrouz A. Forouzan,
© McGraw-Hill Companies, Inc., 2004
 Intercalação

 Multiplexador/Desmultiplexador processa um PC de cada

vez
 Intercalação de caracter (byte)
– A multiplexagem processa de cada vez um/mais caracteres de
cada unidade
 Intercalação de bit
– A multiplexagem processa um bit de cada unidade de cada vez
Comutador Electrónico para TDM
Sincronização

 Questão essencial da multiplexagem é a

sincronização entre comutador e o
distribuidor
– Cada amostra tem que ser entregue ao destino
correcto e no instante devido
– O distribuidor deve estar posicionado na saída do
destino i sempre que chega amostra originária da
fonte i (trama alinhada)
Sinal PAM TDM com sincronização
Conceito de Canal Virtual

 Tudo se passa como se cada para fonte

destino tivesse um caminho dedicado onde
transitam amostras do respectivo sinal
 Este conceito aparece frequentemente em
outros contextos de telecomunicações em
especial na comunicação de dados e
comunicação entre computadores
Representação de Canal Virtual
Técnicas de TDM

 Na técnica descrita
– Símbolos sucedem-se regularmente no tempo
– Tramas contíguas sem interrupção
 TDM síncrono
– Quando uma fonte deixa de transmitir os intervalos de
tempo que lhe estão atribuídos têm que decorrer pois são
esses intervalos que identificam a fonte
 TDM assíncrono
– Não se exige a referida ordenação temporal nem a
contiguidade das tramas e pode-se usar o tempo
desperdiçado.
Aplicações TDM

 Telefone Digital
 Comunicação de Dados
 Acesso a satélite
 Rádio Celular
TDM Síncrono
Introdução

 A primeira forma apareceu com a digitalização TDM

do sistema telefónico
 Começou com a preocupação de transmitir canais
de voz de qualidade telefónica
– Sistemas de multiplexagem TDM
 A sua estrutura mostrou-se desadequado para TV
digital, comunicação entre computadores
– Surgiram outras estruturas de multiplexagem como a SDH
e a SONET
 Usaremos o PCM como referência e abordaremos
aspectos de outros sistemas
Organização de Tramas

 Os sistemas TDM digitais multiplexam os

canais na forma digital binária
– Fontes analógicas são previamente digitalizdas
– A cada amostra PAM passa a corresponder um
grupo de k bits (uma palavra)
– O ritmo unitário corresponde a uma canal
telefónico (4kHz) com 8 bits por amostra

rb  2 xBxk  2 x 4 x8  64Kbps
Organização das Tramas

 Constituída pela multiplexagem no tempo de

N canais de K bits
– 2 organizações
 Canais entrelaçados
 Dígitos entrelaçados
Formas de organização de tramas
Alinhamento das tramas

 Típica da multiplexagem síncrona

 Sincronização do equipamento terminal de
recepção tanto em frequência como em fase
à frequência de símbolos que está a receber.
 Operação necessária cada vez que o
receptor entra em operação
– Inicial ou após interrupção
Receptor alinhado

 Precisa de referência temporal periódica

para verificar isocronismo e detectar
eventuais desvios de fase
 Referência temporal consiste num padrão de
bits organizado da seguinte forma
– Alinhamento agrupado: v bits consecutivos no
ínicio de cada trama
– Alinhamento distribuído: os v bits do padrão estão
distribuídos na mesma trama ou em várias
Referência temporal simulada

 Padrão com baixa auto-correlação

 Bloqueando canais da trama e enviando
sequência determinística
 Confirmando o correcto alinhamento através
de critérios diferentes (ausência de padrão
de alinhamento em tramas alternadas)
Sinalização

 Transmissão de informação de controlo

entre equipamentos de multiplexagem
– Possui semântica própria
– Sinalização dentro do octeto (em banda)
– Sinalização fora do octeto
– Sinalização em canal comum (+ utilizada)
