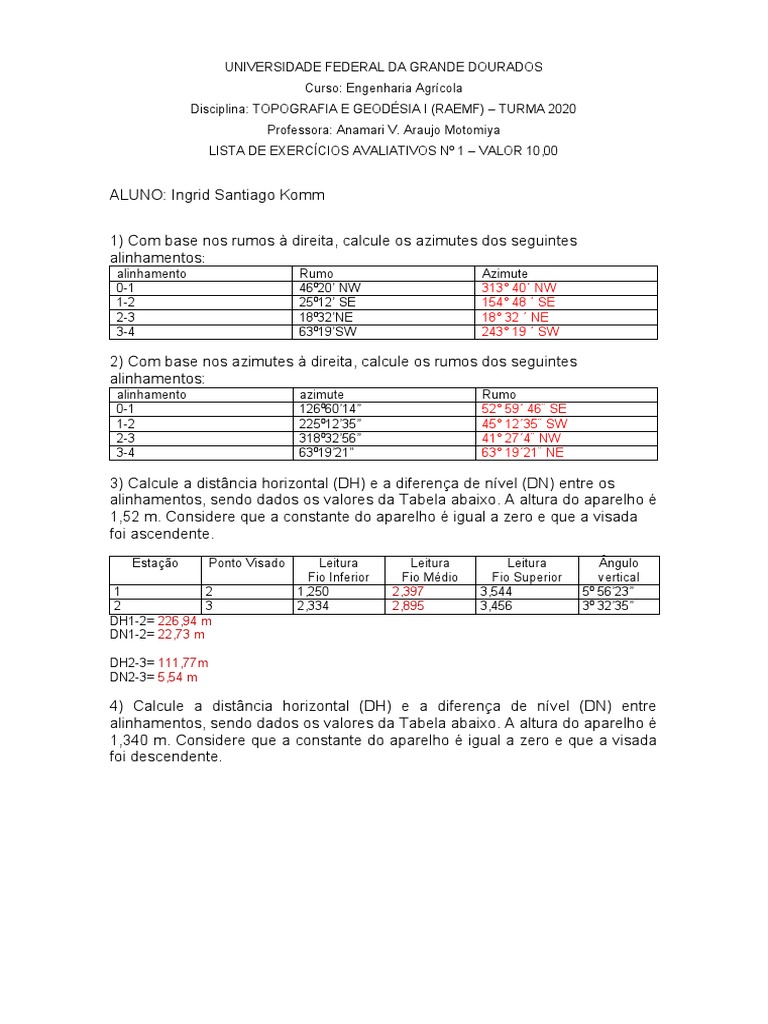

UNIVERSIDADE FEDERAL DA GRANDE DOURADOS

Curso: Engenharia Agrícola

Disciplina: TOPOGRAFIA E GEODÉSIA I (RAEMF) – TURMA 2020
Professora: Anamari V. Araujo Motomiya
LISTA DE EXERCÍCIOS AVALIATIVOS Nº 1 – VALOR 10,00

ALUNO: Ingrid Santiago Komm

1) Com base nos rumos à direita, calcule os azimutes dos seguintes

alinhamentos:
alinhamento Rumo Azimute
0-1 46020’ NW 313° 40´ NW
1-2 25012’ SE 154° 48 ´ SE
2-3 18032’NE 18° 32 ´ NE
3-4 63019’SW 243° 19 ´ SW

2) Com base nos azimutes à direita, calcule os rumos dos seguintes

alinhamentos:
alinhamento azimute Rumo
0-1 126060’14” 52° 59´ 46¨ SE
1-2 225012’35” 45° 12´35¨ SW
2-3 318032’56” 41° 27´4¨ NW
3-4 63019’21” 63° 19´21¨ NE

3) Calcule a distância horizontal (DH) e a diferença de nível (DN) entre os

alinhamentos, sendo dados os valores da Tabela abaixo. A altura do aparelho é
1,52 m. Considere que a constante do aparelho é igual a zero e que a visada
foi ascendente.
Estação Ponto Visado Leitura Leitura Leitura Ângulo
Fio Inferior Fio Médio Fio Superior vertical
1 2 1,250 2,397 3,544 50 56’23”
2 3 2,334 2,895 3,456 30 32’35”
DH1-2= 226,94 m
DN1-2= 22,73 m

DH2-3= 111,77m
DN2-3= 5,54 m

4) Calcule a distância horizontal (DH) e a diferença de nível (DN) entre

alinhamentos, sendo dados os valores da Tabela abaixo. A altura do aparelho é
1,340 m. Considere que a constante do aparelho é igual a zero e que a visada
foi descendente.
 Estação Ponto Visado Leitura Leitura Leitura Ângulo
Fio Inferior Fio Médio Fio Superior vertical
1 2 1,370 2,005 2,640 30 45’23”
2 3 1,934 2,894 3,854 60 32’39”

DH1-2= 126,45 m
DN1-2= 8,96 m

DH2-3= 189,5 m
DN2-3= 23,29 m

5) Considerando os ângulos externos de uma poligonal, obtidos num

levantamento planimétrico por caminhamento, no sentido horário, calcule os
azimutes dos alinhamentos.
est PV ang ext Azimute lido Azimute calculado
  5
0 1 270 530 323+270= 593-540 = 53
  0   -
1 2 260 - 313 - 180 = 133
  1   -
2 3 270 - 403 - 180 = 223
  2   -
3 4 100 - 323 - 180 = 143
  3   -
4 5 270 - 413 - 180 = 233
  4   -
5 0 270 - 503 - 180 = 323

6) Dados os azimutes e as distâncias horizontais, determine as coordenadas

parciais do levantamento abaixo
Estação PV AZIMUTES Distância Coordenadas parciais calculadas
      (m)  x + (E) x – (W) y + (N) y – (S)
o
1 2 293 19’ 770 -707,115  304,775
2 3 205o 58’ 220  -96,326  -197,790
3 4 147o 45’ 370 197,437  -312,919
o
4 5 103 53’ 212 205,806   -50,868
o
5 1 57 35’ 480 405,202     257,314


Y= cos(az) x dist W(-) S(-)

X = sem(az) x dist E(+) N(+)

7)Calcule as coordenadas totais dos vértices 1, 2, 3 e 4 de uma poligonal, a

partir dos valores das coordenadas parciais dispostos na tabela abaixo
considerando que as coordenadas do ponto 1 (ponto de patida) são: x= 150,00
m e Y= 220,00 m
  coordenadas parciais coordenadas totais
pto E W N S X (m) Y (m)
1 47 -  45  -   150   220
2 33 -   - 24   197   265
3  - 40  - 46   230   241
4 -  40 25  -   190   195
å 80 80 70 70   150   220

8) Dada a caderneta de campo abaixo, utilizada para o levantamento de uma

poligonal, determinar as coordenadas dos pontos que formam a mesma.
Considere as seguintes informações:
Azimute da direção OPP-1: 175º00’
Coordenadas da estação OPP:XOPP = 150,00m; YOPP = 150,00m
precisão Angular do aparelho: 2’; Tolerância Linear: 1:1000

estaçã Ponto Ângulo Distância Azimute Coordenadas parciais

o visado externo (m)
corrigido
X Y
E W N S
OPP 1 56,57 175°00’ 4,930 -

56,354
1 2 215032’ 60,83 210°32’ - -

30,904 52,394
2 3 288054’ 60,75 66°33’ - 45,148

39,507
3 4 287007’ 44,72 28°41’ 41,026 17,796
4 OPP 142008’ 51,01 175°00’ 24,483 44,750
OPP 1 326019’

estação Ponto Coordenadas parciais corrigidas Coordenadas totais

visado
X Y
X Y
E W N S
OPP 1 4,92415 - 150,,000 150,000

56,34277
1 2 - - 154,92415 93,65723

30,91029 52,35816
2 3 - 46,13594 124,01386 41,29907

39,51295
3 4 41,02137 17,80487 84,50091 87,43501
4 OPP 24,47772 44,76012 125,52228 105,23988
OPP 1 150,000 150,000
