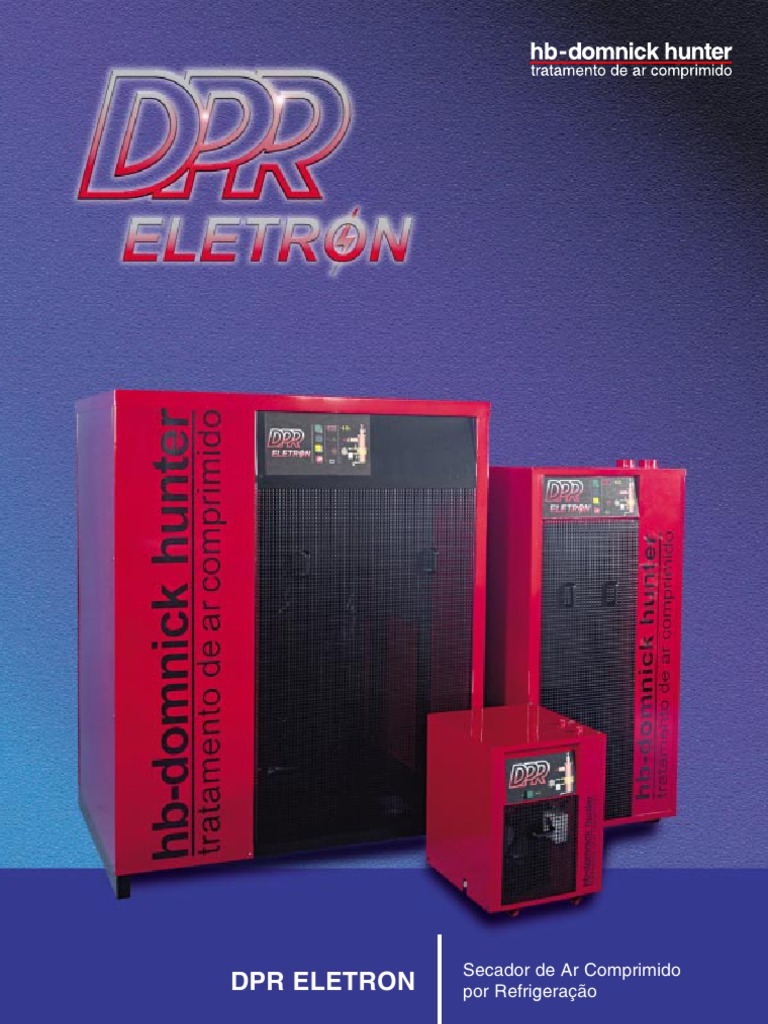

Secador de Ar Comprimido

DPR ELETRON por Refrigeração

 OFERECER SOLUÇÕES DE VANGUARDA PARA O TRATAMENTO DE AR
COMPRIMIDO É NOSSO OBJETIVO.

A hb-domnick hunter TEM SE PREOCUPADO CONTINUAMENTE COM

O DESENVOLVIMENTO E APERFEIÇOAMENTO DE SEUS PRODUTOS E SERVIÇOS, A

FIM DE SATISFAZER AS NECESSIDADES DE QUALQUER EMPRESA QUE UTILIZE O

AR COMPRIMIDO COMO FONTE DE ENERGIA PARA SEUS PROCESSOS

INDUSTRIAIS.

INFORME-NOS SOBRE SUA APLICAÇÃO E COLOCAREMOS À SUA

DISPOSIÇÃO NOSSO PESSOAL ESPECIALIZADO, TRABALHANDO JUNTO COM NOSSA

REDE DE DISTRIBUIDORES AUTORIZADOS PARA ATENDER AO SEU PROBLEMA

DE FORMA PERSONALIZADA.
 AUMENTAR SUA PRODUTIVIDADE, DIMINUIR OS CUSTOS DE MANUTENÇÃO, AUMENTAR A VIDA ÚTIL DE SUAS MÁQUINAS E DISPOSITIVOS
PNEUMÁTICOS, PROTEGER SUAS FERRAMENTAS PNEUMÁTICAS, GARANTIR PRECISÃO NOS SEUS EQUIPAMENTOS DE MEDIÇÃO E INSTRUMENTAÇÃO E

OBTER AR ISENTO DE ÁGUA, ÓLEO E PARTICULADO, SÃO APENAS ALGUNS DOS MUITOS BENEFÍCIOS DO CORRETO TRATAMENTO DE AR COMPRIMIDO.

A hb-domnick hunter POSSUI OS EQUIPAMENTOS ADEQUADOS PARA ATENDER ÀS CLASSES DE QUALIDADE DA NORMA ISO 8573-1,
DE ACORDO COM AS NECESSIDADES DO SEU PROCESSO INDUSTRIAL.

A UTILIZAÇÃO DO SECADOR DE AR COMPRIMIDO DPR ELETRON EM CONJUNTO COM SEPARADORES DE CONDENSADO E FILTROS
COALESCENTES OIL-XPLUS, ASSEGURAM A QUALIDADE DO AR COMPRIMIDO GERADO POR QUALQUER TIPO DE COMPRESSOR, DEIXANDO UM
REMANESCENTE DE APROXIMADAMENTE 0,7 g/m3 @ 7 bar g DE VAPOR DE ÁGUA E 0,003 mg/m3 @ 7 bar g DE ÓLEO@ 21OC.

APLICAÇÃO

COMPRESSOR

PÓS-RESFRIADOR

WS FILTRO FILTRO FILTRO

SEPARADOR GRAU AO GRAU AA GRAU AC
DE CONDENSADO

SECADOR POR
REFRIGERAÇÃO
PARTÍCULAS

ÁGUA

ÓLEO

ISO 8573.1 - CLASSES DE QUALIDADE

CLASSE PARTÍCULAS ÁGUA ÓLEO
DE Tamanho Ponto de Orvalho oC (Inclusive vapor)
QUALIDADE em micron a 7 bar g mg/m3

1 0,1 -70 0,01

2 1 -40 0,1
3 5 -20 1,0
4 15 +3 5
5 40 +7 25
6 - +10 -
 DESENVOLVIDO E TESTADO EXAUSTIVAMENTE PARA
AVALIAÇÃO DE DESEMPENHO, DURABILIDADE E PRATICIDADE, O DPR
ELETRON É COM CERTEZA UM MARCO NA FABRICAÇÃO DE
SECADORES DE AR COMPRIMIDO POR REFRIGERAÇÃO.
O EQUIPAMENTO CONTA COM UM VISOR DIGITAL PARA
MONITORAMENTO DE CINCO PONTOS DE TEMPERATURA (AMBIENTE,
AR COMPRIMIDO NA ENTRADA E SAÍDA DO SECADOR, RESFRIAMENTO
DO AR COMPRIMIDO E EVAPORAÇÃO DO FRIGORÍGENO), COM
VARREDURA MANUAL OU AUTOMÁTICA.
COM TECLADO DE MEMBRANA, ATRAVÉS DO SINÓPTICO
PODE-SE PROGRAMAR O TEMPO DE ABERTURA E FREQÜÊNCIA DE
DRENAGEM DOS CONDENSADOS, BEM COMO AJUSTAR TODOS OS
PARÂMETROS DE OPERAÇÃO (TEMPERATURAS), QUE SERÃO
MONITORADOS.
O MICROCONTROLADOR DIGITAL DO DPR ELETRON É
FORNECIDO COM ALARME DE PRESSÃO DO FRIGORÍGENO OU QUANDO
QUALQUER UM DOS PARÂMETROS DEFINIDOS PARA OPERAÇÃO DO
SECADOR FOR INFRINGIDO. É POSSÍVEL OPTAR POR APENAS ALARME
OU ALARME E DESARME DO SECADOR, PARA PROTEÇÃO DA
INSTALAÇÃO.
A SUA SAÍDA SERIAL RS 232, PERMITE COMUNICAÇÃO COM
UMA CENTRAL DE CONTROLE PARA A EMISSÃO DE RELATÓRIOS DE
DESEMPENHO.
SÃO AS SEGUINTES FUNÇÕES MONITORADAS
• ENERGIZADO
• COMPRESSOR FRIGORÍFICO ACIONADO
• MOTO-VENTILADOR ACIONADO
• DRENO TEMPORIZADO ACIONADO
• ALARME DE PRESSÃO E TEMPERATURAS DE OPERAÇÃO
• TEMPERATURA AMBIENTE
• TEMPERATURA DO AR COMPRIMIDO NA ENTRADA DO SECADOR
• TEMPERATURA DO AR COMPRIMIDO NA SAÍDA DO SECADOR
• TEMPERATURA DE RESFRIAMENTO DO AR COMPRIMIDO
• TEMPERATURA DE EVAPORAÇÃO DO FRIGORÍGENO
PADRÃO A PARTIR DO MODELO DPR0075, O MICROPROCESSADOR DIGITAL É MUITO MAIS DO QUE UM SIMPLES RECURSO ELETRÔNICO.
ATRAVÉS DELE É POSSÍVEL RELACIONAR SEU DESEMPENHO COM AS CONDIÇÕES OPERACIONAIS, ASSEGURANDO A QUALIDADE DO AR
COMPRIMIDO NA SAÍDA DO SECADOR. ALÉM DA SUA FUNÇÃO DE MONITORAMENTO, O DPR ELETRON PODE COMUNICAR-SE COM UMA
CENTRAL DE CONTROLE, ATRAVÉS DE SUA SAÍDA SERIAL RS 232, OU SEJA, TOTAL SEGURANÇA DE SEU INVESTIMENTO. ALÉM DA
FACILIDADE DE OPERAÇÃO E MANUTENÇÃO, É POSSÍVEL IDENTIFICAR PROBLEMAS NA SUA INSTALAÇÃO DE AR COMPRIMIDO.

VISOR TEMPERATURA
ENERGIZADO
DIGITAL AMBIENTE

TEMPERATURA DO
LIGA, DESLIGA SAÍDA SERIAL
AR COMPRIMIDO
E AJUSTE MAIS RS 232
NA ENTRADA

COMPRESSOR TEMPERATURA DO
MODO
FRIGORÍFICO AR COMPRIMIDO
PROGRAMAÇÃO
OPERANDO NA SAÍDA

VARREDURA TEMPERATURA
MOTO-VENTILADOR
MANUAL E DE RESFRIAMENTO
OPERANDO
AJUSTE MENOS DO AR COMPRIMIDO

TEMPERATURAS DE DRENO TEMPERATURA

OPERAÇÃO OPERANDO DE EVAPORAÇÃO
DO FRIGORÍGENO

ALARME DE PRESSÃO
DO FRIGORÍGENO
 A hb-domnick hunter VEM CONTINUAMENTE DESENVOLVENDO NOVOS PROJETOS DE SECADORES DE AR
COMPRIMIDO POR REFRIGERAÇÃO, A FIM DE OFERECER O QUE HÁ DE MAIS MODERNO NO MERCADO.

MICROCONTROLADOR DIGITAL GARANTIA DE AR SECO

OS SECADORES DPR ELETRON INCORPORAM À SUA JÁ
CONSAGRADA TECNOLOGIA O MICROCONTROLADOR DIGITAL PARA
MONITORAMENTO DAS CONDIÇÕES DE OPERAÇÃO, DANDO MAIOR
SEGURANÇA E GARANTIA DE UM AR COMPRIMIDO TOTALMENTE SECO.
O MICROCONTROLADOR DIGITAL POSSUI UMA SAÍDA SERIAL RS 232
PARA MONITORAMENTO À DISTÂNCIA OU COMUNICAÇÃO COM UMA
CENTRAL DE CONTROLE.
PROTEÇÃO AO MEIO AMBIENTE
OS SECADORES DPR ELETRON
PARA PODER GARANTIR AR SECO, UM SECADOR DE AR
COMPRIMIDO POR REFRIGERAÇÃO NECESSITA DE TRÊS REQUISITOS
BÁSICOS: TEMPERATURA DE RESFRIAMENTO ADEQUADA, UM EFICIEN-
TE SEPARADOR DE CONDENSADO E UM EFICIENTE SISTEMA DE
DRENAGEM.
OS SECADORES DPR ELETRON INCORPORAM ESTES
TRÊS REQUISITOS DA MELHOR FORMA POSSÍVEL:
• TROCADOR DE CALOR VERTICAL, FACILITANDO A
PRECIPITAÇÃO DO CONDENSADO POR GRAVIDADE.
• SEPARADOR CENTRÍFUGO DE CONDENSADO, NA
REGIÃO DE TEMPERATURA MAIS BAIXA DO

UTILIZAM OS FRIGORÍGENOS R-134a E R-22, EVAPORADOR.

ESTANDO PERFEITAMENTE ALINHADOS COM A • VÁLVULA DE DRENAGEM TEMPORIZADA, COM
TENDÊNCIA MUNDIAL DE PROTEÇÃO AO MEIO ORIFÍCIO DE PASSAGEM DE 4,5 MM.

AMBIENTE, À MEDIDA QUE AS NOVAS TECNOLOGIAS

EXPANSÃO DIRETA
DE GASES E COMPRESSORES FRIGORÍFICOS SÃO
COLOCADOS À DISPOSIÇÃO.
OS SECADORES DPR ELETRON SÃO
DO TIPO EXPANSÃO DIRETA, OU SEJA, O
FRIGORÍGENO ATUA DIRETAMENTE SOBRE O AR
TROCADOR DE CALOR VERTICAL
COMPRIMIDO.DESTA FORMA OS SECADORES
COM UM CONCEITO TOTALMENTE hb-domnick hunter NÃO NECESSITAM DE
UM PRÉ-RESFRIAMENTO DE MASSA TÉRMICA,
EXCLUSIVO, OS
SECADORES DPR ELETRON
ALÉM DE RESPONDEREM DE FORMA IMEDIATA ÀS
SÃO EQUIPADOS COM UM TROCADOR DE CALOR
RÁPIDAS VARIAÇÕES DE DEMANDA DE AR
VERTICAL, INCORPORANDO OS TRADICIONAIS
COMPRIMIDO.
TROCADORES DEAR-AR, AR-REFRIGERANTE E
SEPARADOR DE CONDENSADO EM UMA ÚNICA PEÇA.
PROPORCIONANDO BAIXA PERDA DE CARGA, O
SEGURANÇA CONTRA CONGELAMENTO
TROCADOR DE CALOR VERTICAL CONTRIBUI PARA
ECONOMIA DE ENERGIA E DE ESPAÇO. COM A ELIMINAÇÃO
A ATUAÇÃO CONJUNTA DO CONTROLE DE PRESSÃO DE
DOS DUTOS DE INTERCOMUNICAÇÃO ENTRE OS TROCADORES,
CONDENSAÇÃO (MOTO-VENTILADOR) COM A VÁLVULA DE EXPANSÃO
ELIMINOU-SE TAMBÉM A POSSIBILIDADE DE VAZAMENTO DO FRIGORÍGENO
AUTOMÁTICA, NO SECADOR DPR ELETRON, EVITA O
NO EVAPORADOR.
CONGELAMENTO DA ÁGUA EM BAIXAS DEMANDAS DE AR
COMPRIMIDO. DESTA FORMA O COMPRESSOR FRIGORÍFICO
PROTEÇÃO ANTI-CORROSIVA
MANTEM-SE PERMANENTEMENTE LIGADO, PROLONGANDO SUA VIDA
ÚTIL. ESTA OPERAÇÃO ESTÁ RESPALDADA PELOS FABRICANTES DE
UMA ÚNICA PEÇA TOTALMENTE DE COBRE, O TROCADOR DE
COMPRESSORES FRIGORÍFICOS.
CALOR VERTICAL DOS SECADORES DPR ELETRON NÃO OXIDA-SE
COM A PRESENÇA DA ÁGUA CONDENSADA E SEPARADA DO AR
COMPRIMIDO. ESTE RECURSO CONFERE AO EQUIPAMENTO UMA VIDA
ÚTIL MUITO SUPERIOR À DOS MODELOS CASCO-TUBO TRADICIONAIS.
 Rev. 20
DPR

0006
0015
0020
0025
0036
0050
0075
0100
0130
0160
0200
0270
0320
0400
0500
0600
0800
1000
1200
1400
1600
1800
2000
2400
2800
3200
Capacidade (Nm3 / h) 21 54 72 90 130 180 270 360 465 575 720 970 1150 1440 1800 2160 2880 3600 4300 5000 5760 6480 7200 8600 1000011500
Capacidade (pcm) 12 32 42 53 76 105 160 210 275 340 425 570 675 845 1060 1270 1690 2110 2540 2960 3390 3810 4230 5080 5930 6980
Fluido refrigerante R-22 • • • • • P P P P P P P P P P P P P P P P P P P P P
R-134a P P P P P • • O O O O O O O O O O O O O O O O O O O
Condensação a ar P P P P P P P P P P P P P P P P P P P P P • • • • •
Condensação a água • • • • • • • • • • • O O O O O O O O O O P P P P P
Pressostato de alta e baixa O O O O O O O O O O O P P P P P P P P P P P P P P P
Controle de condensação P P P P P P P P P P P P P P P P P P P P P P P P P P
Dreno temporizado eletrônico P P P P P P P P P P P P P P P P P P P P P P P P P P
Dreno ecológico O O O O O O O O O O O O O O O O O O O O O O O O O O
Painel microprocessado • • • • • • P P P P P P P P P P P P P P P P P P P P
Sinal luminoso - secador ligado P P P P P P P P P P P P P P P P P P P P P P P P P P
Alarme luminoso - pressão alta/baixa • • • • • • O O O O O P P P P P P P P P P P P P P P
Temperatura de entrada do ar • • • • • • P P P P P P P P P P P P P P P P P P P P
Temperatura de saída do ar • • • • • • P P P P P P P P P P P P P P P P P P P P
Temperatura de evaporação • • • • • • P P P P P P P P P P P P P P P P P P P P
Temperatura de resfriamento P P P P P P P P P P P P P P P P P P P P P P P P P P
Temperatura ambiente • • • • • • P P P P P P P P P P P P P P P P P P P P
Alimentação elétrica 220V/1∅ ∅/60 Hz P P P P P P P P P P P • • • • • • • • • • • • • • •
∅/60 Hz
380V ou 440 V/1∅ O O O O O O O O O O O • • • • • • • • • • • • • • •
220V, 380 ou 440 V/3∅∅/60 Hz • • • • • • • • • • • P P P P P P P P P P P P P P P
Tensão de comando 220 V P P P P P P P P P P P P P P P P P P P P P P P P P P

A hb-domnick hunter se reserva o direito de alterar os produtos sem prévio aviso.

110 V O O O O O O O O O O O O O O O O O O O O O O O O O O
Potência motocompressor frigorífico (HP) 0,27 0,27 0,27 0,27 0,34 1,21 1,55 1,87 2,23 3,27 3,27 5,55 5,55 8,40 8,40 11,9 17,2 21,2 21,2 20,0 23,7 19,7 19,7 24,4 24,4 28,8
Potência ventilador condensador (W) 1x42 1x53 1x53 1x53 1x53 2x53 2x53 2x53 2x531x1401x1401x2451x245 1x1200 1x1200 2x1200 2x1200 3x1200 3x1200 3x1200 3x1200 • • • • •
Consumo d’água de condensação (m3/h) • • • • • • • • • • • 1,3 1,6 2,6 2,8 3,3 4,3 5,7 6,9 9,1 10,4 11,8 13,1 15,6 18,2 20,7
Consumo ar de condensação (m3/min) 6,6 13,3 13,3 13,3 13,3 26,6 25,5 19,0 19,0 40,3 40,3 55,0 55,0 65,0 65,0 130,0130,0195,0195,0195,0195,0 • • • • •
Consumo de energia (kWh) 0,25 0,26 0,26 0,26 0,4 1,0 1,3 1,5 1,8 2,6 2,6 4,4 4,4 7,5 7,5 11,3 15,2 19,4 19,4 20,0 21,3 16,2 16,2 20,1 20,1 23,6
Perda de carga no secador (bar) 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14
Dimensões: comprimento (mm) 400 400 400 400 400 450 650 650 650 700 700 860 860 860 1250 1250 1250 1500 1550 1550 1550 1400 1400 1900 2050 2200
largura (mm) 440 440 440 440 440 500 550 550 550 630 630 760 900 960 1000 1000 1150 1100 1150 1250 1250 1350 1500 1650 1650 1800
altura (mm) 655 745 745 915 915 1105 1180 1370 1380 1390 1390 1630 1560 1630 1630 1630 1630 1870 1870 1870 1870 1780 1780 1970 2000 2090
Conexões entrada/saída de ar (in)* ¼”T ¾”T ¾”T 1”T 1”T 1”T 1½”T 1½”T 2”T 2”T 2”T 3”F 3”F 3”F 4”F 4”F 4”F 4”F 6”F 6”F 6”F 6”F 6”F 8”F 8”F 10”F
Conexão do dreno (mangueira - ∅ int.) ¼” ¼” ¼” ¼” ¼” ¼” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8”
Conexão entrada/saída de água (BSP) • • • • • • • • • • • • • • • • • • • • • 1.¼” 1.½” 1.½” 1.½” 1.½”
Peso (kg) 40 46 46 50 50 80 90 97 115 190 190 225 250 275 295 350 410 550 600 700 750 900 1000 1700 1800 2000

P: Padrão * F : Flange conforme ANSI B16.5 150 lbs; SO; RF ü PRESSÃO D’ÁGUA NOS CONDENSADORES: Ptrab = 2bar PmaX = 6bar ∆P = 5mCA
O: Opcional * T : Rosca BSP fêmea conforme BS 21 equivalente ABNT NBR6414 TEMP. DE ENTRADA E SAÍDA D’ÁGUA NOS CONDENSADORES: 30 OC / 35 OC
ü
•: Não viável ou não avaliado
ü PRESSÃO MÁXIMA DE OPERAÇÃO: 16 bar g

Para selecionar corretamente o secador DPR específico para a solução do seu problema, utilize a fórmula: C = f(P) x f(Tf) x V
C Capacidade tabelada (em m /h ou pcm)
3

V Vazão de ar comprimido a ser tratado

P Pressão do ar comprimido ao entrar no secador (bar g) 4 5 6 7 8 9 10 12 14 16
f (P) Fator de correção de Pressão 1.16 1.09 1.04 1.00 0.97 0.95 0.93 0.90 0.88 0.86
Tf Temperatura do ar comprimido ao entrar no secador (OC) 35 38 40 45 50 55 60 - - -
f (Tf) Fator de correção de Temperatura 0.90 1.00 1.09 1.30 1.56 1.86 2.23 - - -

FATORES DE CORREÇÃO - Na tabela dos dados técnicos você encontrará a especificação para a escolha de um Secador DPR, desde que a pressão do ar comprimido a ser
tratado seja igual a 7 barg, a temperatura ambiente seja até 38 oC, a temperatura do ar comprimido ao entrar no secador seja de 38 oC e o ponto de orvalho na pressão de
operação seja de 3oC. Entretanto, se as condições de sua empresa forem diferentes destas, procure os fatores de correção apresentados no quadro acima e aplique-os na
fórmula. Caso a temperatura ambiente seja superior a 38oC ou persista alguma dúvida, ligue para o Atendimento ao Cliente hb-domnick hunter.
 09/01 - rev.02
A PRIMEIRA EMPRESA NACIONAL A TER SEU SISTEMA DE O SECADOR DE AR COMPRIMIDO POR REFRIGERAÇÃO
QUALIDADE CERTIFICADO CONFORME AS NORMAS ISO 9002 NA DPR ELETRON TEM GARANTIA DE 12 MESES A CONTAR DA
FABRICAÇÃO DE SECADORES DE AR COMPRIMIDO POR DATA DA PARTIDA TÉCNICA OU 18 MESES A PARTIR DA DATA DA

REFRIGERAÇÃO, CONFERE À hb-domnick hunter A EMISSÃO DA NOTA FISCAL DE VENDA, O QUE OCORRER PRIMEIRO,

CONFIANÇA NOS SEUS MEIOS DE PRODUÇÃO, PRAZOS DE ENTREGA CONTRA DEFEITOS DE FABRICAÇÃO OU FUNCIONAMENTO, OU SEJA,

E ASSISTÊNCIA TÉCNICA. GARANTIA TOTAL DE SEU INVESTIMENTO.

Trocador de Calor Vertical

5 ANOS DE GARANTIA CONTRA VAZAMENTO DE
