Exp.01 Multimetro Digital

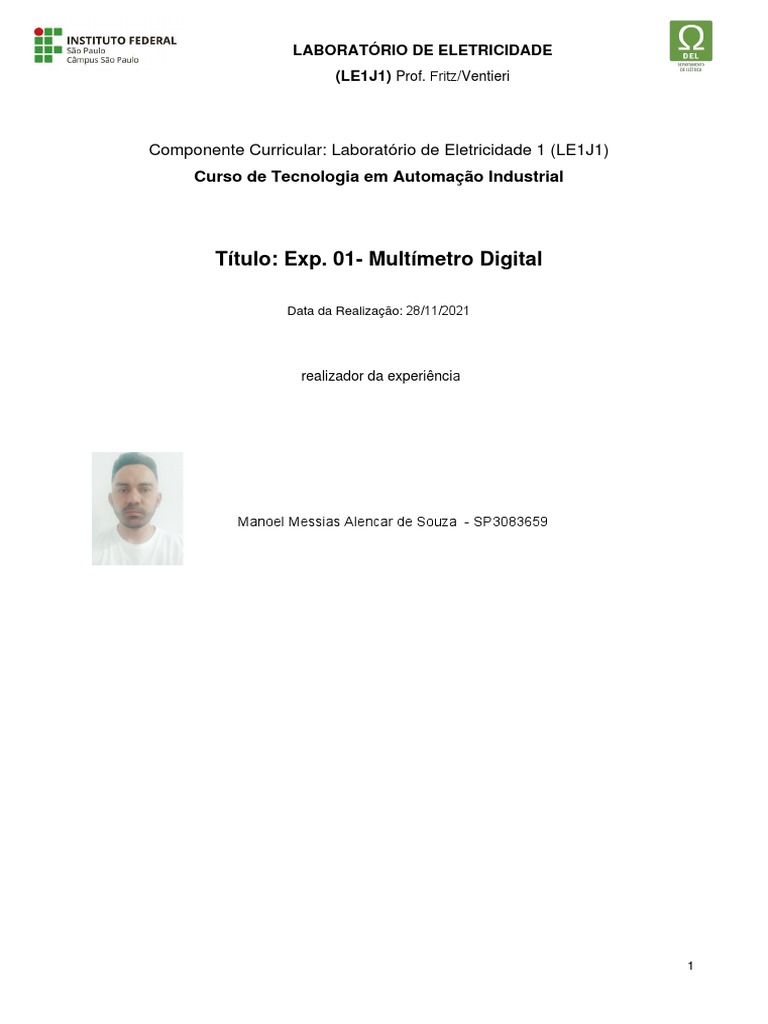

LABORATÓRIO DE ELETRICIDADE
(LE1J1) Prof. Fritz/Ventieri
Componente Curricular: Laboratório de Eletricidade 1 (LE1J1)

Curso de Tecnologia em Automação Industrial
Título: Exp. 01- Multímetro Digital
Data da Realização: 28/11/2021
realizador da experiência
Manoel Messias Alencar de Souza - SP3083659
1
SUMÁRIO
1. OBJETIVOS ...............................................................................................................................3
2. INTRODUÇÃO TEÓRICA ..........................................................................................................4
2.1. Instrumentação e componentes .............................................................................................4
2.1.1. Multímetro digital ........................................................................................................................4
2.1.2. Resistores ..................................................................................................................................6
2.2. A 1ª Lei de Ohm ........................................................................................................................8
2.3. Associação de resistores ...........................................................................................................9
2.3.1. Associação em série...................................................................................................................9
2.3.2. Associação em paralelo ...........................................................................................................10
3. MATERIAIS E MÉTODOS .......................................................................................................11
4. PROCEDIMENTOS EXPERIMENTAIS (MULTÍMETRO DIGITAL) ........................................14
4.1. Multímetro Digital como ohmímetro e Identificação dos resistores por código de cores e
medições ..........................................................................................................................................14
4.2. (Atividade Extraclasse) ..........................................................................................................16
4.3. Associações em Série ...........................................................................................................17
4.4. Associações em Paralelo ......................................................................................................19
4.6. Categoria de segurança (CAT) ..............................................................................................22
4.9. Multímetro digital como voltímetro e utilização do potenciômetro ..................................22
5. CONCLUSÃO ..........................................................................................................................30
REFERÊNCIAS
2
1. Objetivos
Praticar a utilização do Multímetro Digital. Realizar medições básicas com o Multímetro Digital.
3
2. Introdução Teórica
2.1. Instrumentação e componentes
2.1.1. Multímetro digital:
O multímetro é um dos instrumentos de medição mais utilizados atualmente. É basicamente
um equipamento eletrônico que nos permite fazer medições de várias grandezas em um único ins-
trumento. É possível, por exemplo, medirmos corrente elétrica (AC ou DC), resistência, tensão e
temperatura. A possibilidade dessas e de outras medições varia dependendo do modelo do multíme-
tro (MATTEDE, 2019?).
Existem dois modelos de multímetro, o analógico e o digital. O multímetro analógico apresenta
os dados medidos através de um painel com um ponteiro. Já o digital possui uma tela LCD onde as
medições são mostradas. A maioria das medições é feita utilizando as pontas de prova do equipa-
mento. As figuras 1.1 e 1.2 trazem exemplos desses dois tipos de multímetro.
Figura 1.1 - Multímetro analógico
Fonte: https://img.lojadomecanico.com.br/256/3/47/126064/1564086387532.JPG
Figura 1.2 - Multímetro digital
Fonte: https://www.usinainfo.com.br/1012962-thickbox_default/multimetro-capacimetro-digital-com-32-
4
Como expresso anteriormente, o multímetro pode ser utilizado para fazer diversas medições.
Neste relatório o multímetro digital será utilizado para a realização de medidas de resistência, tensão
e corrente. Ou seja, o instrumento será utilizado como ohmímetro para medir a resistência em ohms,
como voltímetro para medir valores da tensão em volts e como amperímetro para medir valores de
corrente em amperes. As figuras 1.3, 1.4 e 1.5, respectivamente, apresentam exemplos de medições
e do correto posicionamento das pontas de prova do instrumento.
Figura 1.3 - Multímetro como ohmímetro
Fonte: https://www.electronica-pt.com/imagens/instrumentos/funcionamento-ohmimetro.gif
Figura 1.4 - Multímetro como voltímetro
Fonte:https://www.portaldoeletrodomestico.com.br/cursos/eletricidade_eletronica/basico_instrumenta-
cao/funcionamento-voltimetro.gif
5
LABORATÓRIO DE ELETRICIDADE (LE1J1)
Prof. Fritz/Ventieri
Figura 1.5 - Multímetro como amperímetro
Fonte: https://www.g20brasil.com.br/wp-content/uploads/2016/10/amper%C3%ADmetro-
No próximo tópico será apresentada uma breve discussão sobre os resistores, uma vez que
eles serão utilizados, juntamente com o multímetro digital e outros componentes, para a realização
dos experimentos presentes neste relatório.
2.1.2. Resistores
Os resistores são componentes que têm como objetivo restringir a passagem da corrente
elétrica. Essa oposição à passagem da corrente é chamada de resistência e é medida em ohms (Ω).
Os resistores podem ser classificados como fixos ou variáveis (potenciômetros). Os fixos possuem
um valor de resistência que não pode ser alterado. Enquanto os variáveis têm esse valor alterado
dentro de uma faixa de valores por meio de um cursor móvel (CAPUANO, 2010). Na figura 1.6, pode-
se observar um exemplo de um resistor fixo e na figura 1.7, um resistor variável.
Figura 1.6 - Resistor fixo de 10 Ω
Fonte: https://www.huinfinito.com.br/421-large_default/resistor-de-filme-de-carbono-10r-1-4w.jpg
6
Figura 1.7 - Potenciômetro ou resistor variável
Fonte:https://www.baudaeletronica.com.br/media/catalog/product/ca-
che/1/image/9df78eab33525d08d6e5fb8d27136e95/p/o/potenciometro_3.jpg
Para se realizar a identificação do valor da resistência de um resistor fixo, sem fazer a medição
utilizando um multímetro, utiliza-se o código de cores, onde além da resistência é possível identificar
o valor da tolerância do resistor, como pode ser visto na figura 1.8.
7
Figura 1.8 - Código de cores do resistor
Fonte: (CAPUANO, 2010).
Os resistores, assim como os outros componentes dos circuitos elétricos obedecem às leis
da Física as quais regem os seus comportamentos. Trataremos a seguir de uma dessas leis, a 1ª Lei
de Ohm.
2.2. A 1ª Lei de Ohm

A 1ª Lei de Ohm é representada pela seguinte equação:
𝑈=𝑅×𝐼
Onde, U é a diferença de potencial em volts, R é a resistência em ohms e I é a corrente elétrica em
amperes.
Essa lei determina que, para resistores ôhmicos, ou seja, aqueles cujas resistências têm valor
constante, a diferença de potencial entre seus dois terminais é proporcional à corrente elétrica que o
8
atravessa (CAPUANO, 2010). Na figura 1.9 podemos observar esse comportamento através dos
gráficos.
Figura 1.9 - Código de cores do resistor
Fonte:https://2.bp.blogspot.com/neWMxZRiqcc/T7vkyo-
JUMhI/AAAAAAAAB7M/5tOn6j67F4o/s1600/e+08.png
Exemplos da aplicação da 1ª Lei de Ohm podem ser vistos quando há associações entre resisto-
res. Nessas associações, as resistências, correntes e tensões podem ser medidas e calculadas de
formas diferentes. O próximo tópico tratará de tais associações.
2.3. Associações de resistores

2.3.1. Associação em série
Em uma associação em série, os resistores são percorridos pela mesma corrente, enquanto
sua tensão depende do valor da sua resistência (figura 1.10). O valor da tensão de cada um pode ser
calculado utilizando-se a 1ª Lei de Ohm. Para se calcular a resistência total representada pelo con-
junto de resistores, também chamada de resistência equivalente (Req), basta somar os valores de
todos os resistores, como pode ser observado na equação 1.
Figura 1.10 - Resistores associados em série
Fonte: https://static.todamateria.com.br/upload/re/si/resistores_em_serie.jpg
9
Equação 1
𝑅𝑒𝑞 = 𝑅1 + 𝑅2 + ⋯ + 𝑅𝑛
2.3.2. Associação em paralelo
Em uma associação em paralelo, os resistores estão submetidos à mesma tensão ou dife-
rença de potencial, sendo percorridos por correntes diferentes (figura 1.11). Os valores de suas cor-
rentes, que podem ser calculados utilizando-se a 1ª Lei de Ohm, dependem do valor da resistência
de cada resistor. Para se calcular a resistência total representada pelo conjunto de resistores, tam-
bém chamada de resistência equivalente (Req), é necessário utilizar o inverso das resistências, de
acordo com a equação 2.
Figura 1.11 -Resistores associados em paralelo
Fonte: https://static.todamateria.com.br/upload/re/si/resistores_em_paralelo.jpg
10
(LE1J1) Prof. FritzVentieri
3. Materiais e Métodos
Tabela 1 - Materiais utilizados nos experimentos
Quantidade Material
1 Resistor de 200 Ω
1 Resistor de 1,3 kΩ
1 Resistor de 6,8 kΩ
1 Resistor de 11 kΩ
1 Resistor de 33 kΩ
1 Potenciômetro de 20 kΩ
1 Multímetro Digital
1 Protoboard
- Fios para Protoboard
1 Fonte DC Variável
2 Cabos banana jacaré
Resistores: Restringe o fluxo de corrente, utilizado para proteção e controle de um circuito.
Figura 3.1 - Resistor de 200 Ω Figura 3.5 - Resistor de 1,3 KΩ
Tinkercad
Tinkercad
Figura 3.2 - Resistor de 270 Ω Figura 3.6 - Resistor de 6,8 kΩ
Tinkercad Tinkercad
Figura 3.3 - Resistor de 390 Ω Figura 3.7 - Resistor de 11 kΩ
Tinkercad Tinkercad
Figura 3.4 - Resistor de 470 Ω Figura 3.8 - Resistor de 33 kΩ
Tinkercad Tinkercad
11
Potenciômetro: Espécie de resistor cuja resistência é alterada quando a chave do componente é

girada.
Figura 3.9 - Potenciômetro de 20 kΩ
Tinkercad
Multímetro Digital: Ferramenta utilizada para medição de corrente, tensão e resistências dos circui-
tos e dispositivos.
Figura 3.10 - Multímetro Digital
Tinkercad
Protoboard: Placa de ensaio utilizada para montagem de circuitos eletrônicos. O modelo abaixo
possui trinta linhas, dez colunas e dois grupos de filamentos para alimentação do circuito com positivo
e negativo cada.
Figura 3.11 - Protoboard
Tinkercad
Fonte de Alimentação: Fonte para fornecimento de tensão e corrente contínua para os testes dos
circuitos eletrônicos.
12
Figura 3.12 - Fonte DC Variável
Tinkercad
Cabo banana jacaré: A ponta tipo “banana” é utilizada em conexões como osciloscópios, multíme-
tros e fontes de alimentação, e a ponta de do tipo garra jacaré permite realizar medições, tais como
tensão e corrente.
Figura 3.13 - Par cabo ponta de prova banana jacaré
Retirada do site www.filipeflop.com
13
4. Procedimentos Experimentais (MULTÍMETRO DIGITAL)

4.1. Multímetro Digital como OHMÍMETRO e Identificação dos resistores por código de cores
e medições.
Figura 4.1 - Exemplo de conexão interna das trilhas do protoboard
Tinkercad
Figura 4.2 - Exemplo de uma medição de resistência utilizando o multímetro como ohmímetro e proto-
board
Tinkercad
14
(LE1J1) Prof. FritzVentieri
4.1.1. Relacione os resistores em ordem crescente de acordo com a leitura do código de cores e
complete a tabela conforme requisitado.
Figura 4.3 - Simulação pelo Tinkercad com medições
Tinkercad
Tabela 2 - Relação de Resistores utilizados

Valor medido com
Cores Identifica- Valor de acordo
Nº Tolerância o Multímetro Digi- %ΔE
das com a leitura
tal
1 Vermelho, preto, 200 Ω ±5% 200 Ω 0
marrom e ouro
2 Vermelho, violeta, 270 Ω ±5% 270 Ω 0
marrom e ouro
3 Laranja, branco, 390 Ω ±5% 390 Ω 0
marrom e ouro
4 Amarelo, violeta, 470 Ω ±5% 470 Ω 0
marrom e ouro
5 Marrom, laranja, 1,3 Ω ±5% 1,3 Ω 0
vermelho e ouro
6 Azul, cinza, ver- 6,8 kΩ ±5% 6,8 kΩ 0
melho e ouro
7 Marrom, marrom, 11 kΩ ±5% 11 kΩ 0
laranja e ouro
8 Laranja, laranja, 33 kΩ ±5% 33 kΩ 0
laranja e ouro
15
Valor Teórico: Valor Medido: %ΔE (Memorial de Cálculos)

20 kΩ 20 kΩ |𝑉𝑛 − 𝑉𝑚 |
%∆𝐸 = × 100
𝑉𝑛
|20 − 20|
%∆𝐸 = × 100 = 0%
20
Onde,
%∆𝐸 = 𝑑𝑒𝑠𝑣𝑖𝑜 𝑝𝑒𝑟𝑐𝑒𝑛𝑡𝑢𝑎𝑙
Os valores teóricos e medidos coinci- 𝑉𝑛 = 𝑣𝑎𝑙𝑜𝑟 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑜𝑢 𝑡𝑒ó𝑟𝑖𝑐𝑜
diram 𝑉𝑚 = 𝑣𝑎𝑙𝑜𝑟 𝑚𝑒𝑑𝑖𝑑𝑜
4.1.2. Anote o valor teórico do Potenciômetro e, utilizando o Multímetro Digital na função de Ohmí-
metro, meça o valor entre as pontas do mesmo e compare as medições.
4.2. (Atividade Extraclasse). Pesquise e explique por que o valor total do potenciômetro deve
ser medido nas pontas, além disso, o que ocorre quando se mede entre ponta e o centro?
Figura 4.4 - Resistência entre os terminais Figura 4.5 - Resistência entre todos os terminais
externos do potenciômetro do potenciômetro
(a) (b)
Um potenciômetro tem sua resistência elétrica ajustável, este possui três terminais, quando ligado
entre as pontas externas como mostrado na Figura 4.4 (a) sua resistência sempre será fixa no valor
máximo do potenciômetro qualquer que seja a posição do cursor, pois o terminal central não está
ligado. Ao ligar o terminal central o resistor pode variar de 0 Ω até o seu valor nominal total. No
exemplo da Figura 4.5 (b) a soma das resistências equivale a resistência total do potenciômetro.
16
4.3. Associações em Série

4.3.1. Faça duas associações em série, como indicado nas figuras, sendo a primeira associação
com os dois resistores de menor valor (R1 e R2) e a segunda associação com três resistores de
maior valor (R6, R7 e R8). Anote os valores abaixo das associações e preencha a tabela.
Figura 4.6 - Resistores associados em série
Tabela 2 - Medições em associações série
Pontos de Medições Req Calculado Req Medido %ΔE
Entre A e B 470Ω 470Ω 0%
Entre C e D 50,8 kΩ 50,8 kΩ 0%
Entre C e C2 17,8 kΩ 17,8 kΩ 0%
Entre C1 e D 44kΩ 44kΩ 0%
Figura 4.7 - Medição da resistência entre os pontos A e B utilizando os resistores R1 (200 Ω)

e R2 (270 Ω)
Tinkercad
17
Figura 4.8 - Medição da resistência entre os pontos C e C2 utilizando os resistores R6 (6,8 kΩ),
R7 (11 Ω) e R8 (33 kΩ)
Tinkercad
Memorial de Cálculos:
Pontos de Medições Req Calculado
𝑅𝑒𝑞 = 𝑅1 + 𝑅2
Entre A e B
𝑅𝑒𝑞 = 220 + 270 = 470Ω
𝑅𝑒𝑞 = 𝑅6 + 𝑅7 + 𝑅8
Entre C e D
𝑅𝑒𝑞 = 6,8 + 11 + 33 = 50,8𝑘Ω
𝑅𝑒𝑞 = 𝑅6 + 𝑅7
Entre C e C2
𝑅𝑒𝑞 = 6,8 + 11 = 17,8Ω
𝑅𝑒𝑞 = 𝑅7 + 𝑅8
Entre C1 e D
𝑅𝑒𝑞 = 11 + 33 = 44Ω
18
4.4. Associações em Paralelo

4.4.1. Faça duas associações em paralelo, como indicado nas figuras, sendo a primeira associação
com os dois resistores de menor valor (R1 e R2) e a segunda associação com três resistores de
maior valor (R6, R7 e R8). Anote os valores abaixo das associações e preencha a tabela.
Figura 4.9 - Resistores associados em paralelo
Tabela 3 - Medições em associações em paralelo

Entre A e B 115 Ω 115 Ω 0%
Entre C e D 3,73kΩ 3,73kΩ 0%
Memorial de Cálculos e fotos dos experimentos:
Figura 4.10 - Medição da resistência entre os pontos A e B utilizando os resistores R1 (200 Ω)

e R2 (270 Ω)
Tinkercad
19
Figura 4.11 - Medição da resistência entre os pontos C e D utilizando os resistores R6 (6,8 kΩ),
R7 (11 Ω) e R8 (33 kΩ).
Tinkercad
Pontos de Medições Req Calculado

1 1 1
= +
𝑅𝑒𝑞 𝑅1 𝑅2
1 1 1
Entre A e B = +
𝑅𝑒𝑞 200 270
𝑅𝑒𝑞 = 114,89 ≈ 115Ω
1 1 1 1
= + +
𝑅𝑒𝑞 𝑅6 𝑅7 𝑅8
Entre C e D 1 1 1 1
= + + = 3,73𝑘Ω
𝑅𝑒𝑞 6,8 11 33
4.4.2. Agora conecte um cabo entre as duas associações conforme a figura abaixo e meça
Resistência Equivalente entre A e D.
Figura 4.12 - Associação de resistores
20
Entre A e D ≈ 112Ω 111 Ω 0,89%
Memorial de Cálculos e fotos dos experimentos:
Pontos de Medições Req Calculado %ΔE

1 1 1
= +
𝑅𝑒𝑞 𝑅1 𝑅2
1 1 1 |112 − 111|
Entre A e D = + %∆𝐸 = × 100 = 0,89%
𝑅𝑒𝑞 115Ω 3,73𝑘Ω 111
𝑅𝑒𝑞 = 111,56𝑘Ω ≈ 112𝑘Ω
Figura 4.13 - Medição da resistência entre os pontos A e D utilizando os resistores R1 (200 Ω), R2
(270Ω), R6 (6,8 kΩ), R7 (11 Ω) e R8 (33 kΩ).
Tinkercad
21
4.5. (Atividade Extraclasse) Note que na associação em paralelo há uma constatação em

relação ao valor final do Req (resistor equivalente) que dependerá de somente um dos
resistores da associação. Qual a constatação inerente à associação? O que aconteceu com o
valor de Req quando as associações foram conectadas? Explique utilizando memorial de
cálculo.
Foi constatado através dos cálculos e do simulador que era necessário apenas um resistor de 189Ω.
Isso se dá como comprovação da lei de ohm que em uma associação em paralelo a corrente se
divide, e a tensão nos resistores não modifica.
4.6. Identifique no seu multímetro a categoria de segurança (CAT) do mesmo e anote abaixo
as especificações técnicas relevantes.
Cat 1 (1000 v)
Display de 3 ½ / Tensão DC 200mv a 1000V / Tensão AC 750 V / Corrente 200 µA a 10 A /
Resistência 200 Ω a 2k Ω / Teste de Diodo / Teste de transistor / Gerador de onda quadrada / precisão
de 0,5 %.
4.7. (Atividade Extraclasse) O que representa essa categoria? Explique sua importância.
Os multímetros são separados em categorias que possibilitam trazer maior segurança para o
profissional que irá utilizá-lo, pois existem instalações de diferentes tensões. Cada categoria é
empregada diferenciando um surto de tensão elétrica que ocorre em um intervalo de tempo muito
pequeno, sendo assim a CAT varia de I a V, quanto menor a CAT, menor também a capacidade de
suportar um surto elétrico. São elas:
CAT I: circuitos eletrônicos;
CAT II: monofásicos como tomadas, eletrodomésticos e cargas domésticas;
CAT III: distribuições trifásicas e dispositivos de painéis de distribuição;
CAT IV: equipamentos primários de proteção de sobrecorrente e condutores ao ar livre.
4.8. (Atividade Extraclasse) O que significa trabalhar com um Multímetro Digital de 3 ½. (Três
dígitos e Meio) e de 4 ¾.
Um multímetro de 3 ½ dígitos pode exibir três dígitos inteiros entre 0 e 9, e um "meio" digito que exibe
1 ou é deixado em branco, pode exibir até 1.999 contagens de resolução. Um multímetro de 4 ¾
dígitos pode exibir de zero até 39.999 contagens, tendo um total de 40.000 contas de resolução.
4.9. Multímetro Digital como Voltímetro e utilização do Potenciômetro
22
Figura 4.14 - Exemplo de Medição de tensão com um Voltímetro. Sempre em paralelo com o compo-
nente.
Figura 4.15 - Exemplo de Medição de tensão com um Amperímetro. Sempre em série com o compo-
nente.
4.9.1. Nas próximas medições o Multímetro Digital deverá atuar tanto como Voltímetro e, com os
devidos cuidados, posteriormente, como Amperímetro. Neste caso, atente na alocação de terminais
e escalas.
4.9.2. Monte o circuito conforme a figura abaixo, deixando o terminal central do potenciômetro desli-
gado. Faça as medições requisitadas e preencha a tabela.
V1 (Medido com Voltímetro):
Figura 4.16 - Circuito com potenciômetro
23
V AB Escala Utilizada I Escala

Cursor do (Medições no Multímetro (Medição da Utilizada no
Potenciômetro entre A1 e para Medição de Corrente do Multímetro para
B1) VAB Circuito) Medição de I
Anti-horário - Extremo 2,35v V 132 μA A
Horário - Extremo 2,35v V 132 μA A

Centro 2,35v V 132 μA A
Figura 4.17 - Medições de tensão entre A1 e B1, e corrente do circuito
Tinkercad
4.9.3. Agora conecte o terminal central ao nó B1 e refaça as medições.
V AB Escala Utilizada no I Escala Utilizada

Cursor do (Medições Multímetro para (Medição da no
Potenciômetro entre A1 e Medição Corrente do Multímetro para
B1) de VAB Circuito) Medição de I
Anti-horário - Extremo 5V V 281 μA A
Horário - Extremo 2,35V V 132 μA A

Centro 3,2V V 180 μA A
24
Figura 4.18 - Medições de tensão entre A1 e B1, e corrente do circuito com o terminal central ligado
Tinkercad
25
4.10. (Atividade Extraclasse) Explique o porquê das alterações nas medições quando o
terminal central do potenciômetro foi conectado ao terminal de ponta.
O terminal central do potenciômetro funciona como um ajuste de resistência, conforme é ajustado
para o lado oposto do terminal de referência tem-se um aumento desta, pois ocorre um aumento da
área que está sendo “selecionada” no material resistivo de seu interior. Com o efeito oposto de
aproximar do terminal de referência obtém-se uma queda da resistência, porporcionalmente a
diminuição da área resistiva.
4.11. (Atividade Extraclasse) Quais são os tamanhos mais recorrentes de Resistores disponí-
veis no mercado e explique o que muda no Resistor ao mudar-se o tamanho dele?
Os resistores mais utilizados dependem do tipo de aplicação para qual será realizada uma tarefa,
porém os mais usuais são o quilo-ohm (KΩ) e o mega-ohm (MΩ). O resistor atua como um limitador
de corrente elétrica em um circuito, portanto quanto maior o tamanho maior oposição faz à corrente
(A) e maior será a queda de tensão (V).
4.12. (Atividade Extraclasse) É possível comprar qualquer valor de Resistor? Explique o que
representam as tabelas de valores comerciais de Resistores e qual a conduta caso o valor de
Resistência requisitado não esteja dentro dos valores comerciais disponíveis.
Não é possível comprar qualquer valor de resistor. No mercado existem determinados valores
comercializados conforme o código de resistores que também possuem tolerância de 5% e 10%. Ao
calcular um valor que não é encontrado no mercado tem necessidade de escolher um valor acima
para não exceder a potência máxima que ele dissipa com uma certa tensão aplicada sobre ele, um
valor abaixo para a potência máxima com a corrente aplicada, e arredondar quando não é projetado
valor mínimo ou máximo de resistor.
SIMULADOR DE CIRCUITOS ELÉTRICOS
4.13. (Atividade Extraclasse) Utilizando um simulador de circuitos elétricos, monte o circuito

abaixo e apresente, utilizando os instrumentos de medições do simulador, os valores de ten-
são de todos os resistores. Dê um PrintScreen da tela e cole neste relatório. O PrintScreen
deve conter o nome, em caixa de texto, de um dos integrantes do grupo.
ATENÇÃO: UTILIZE NA SIMULAÇÃO OS VALORES DE R1, R4, R6 E R7 MEDIDOS EM AULA
COM O MULTÍMETRO DIGITAL.
26
Figura 4.19 - Associação de resistores para cálculo de tensão
Figura 4.19 - Medição de tensão dos resistores
Tinkercad
4.14. (Atividade Extraclasse) Agora, monte o circuito abaixo e apresente os valores de tensões
em cada elemento quando o potenciômetro estiver em 10, 50 e 70 %.
4.15. Dê um PrintScreen da tela e cole neste relatório. O PrintScreen deve conter o nome, em
caixa de texto, de um dos integrantes do grupo.
27
Figura 4.20 - Associação de resistores para medição com potenciômetro
Figura 4.21 - Medição potenciômetro em 10%
Tinkercad
28
Tinkercad
Tinkercad
29
5. Conclusão
O objetivo deste relatório foi praticar a utilização do multímetro digital realizando medições
básicas. Para isso, foi fundamental o conhecimento das funções de ohmimetro, voltímetro e
amperímentro deste instrumento, uma vez que os experimentos solicitavam as medidas de
resistência, tensão e corrente dos componentes.
Na parte inicial dos experimentos, os valores nominais de resistência dos resistores foram
encontrados utilizando o código de cores dos mesmos. Posteriormente, esses valores foram
comparados com a medição feita utilizando o multímetro do simulador tinkercad como ohmímetro.
Foi observado que todas as medições foram idênticas aos valores identificados pelo código de cores.
O que resultou em um desvio percentual de 0%. O que também ocorreu quando o potenciômetro foi
utilizado. Nos experimentos referentes às associações entre resistores, suas resistências
equivalentes foram medidas com o multímetro e também calculadas utilizando suas respectivas
equações. De forma que somou-se todos os valores de resistência no caso dos circuitos que
apresentavam associações em série e no caso dos em paralelo, calculou-se a resistência equivalente
utilizando o inverso das resistências, assim como a equação 2 indica. Essas duas formas de se
calcular as resistências equivalentes vêm da 1ª Lei de Ohm. Considerando o fato de que nas
associações em série os resistores possuem a mesma corrente e nos em paralelo temos os resistores
submetidos à mesma diferença de potencial, se manipula matematicamente a 1ª Lei de Ohm para
um número “n” de resistores para se chegar às equações de resistência equivalente (equações 1 e 2
deste relatório). Em relação às medições de corrente utilizando o multímetro digital, algo importante
a ser destacado é como esse procedimeto se difere do que ocorreu nas medições de tensão e
resistência. Foi necessário que o multímetro na função de amperímetro fosse posto em série com o
componente cuja corrente foi medida, uma vez que como ambos estão em série, a corrente que os
atravessa é a mesma. No caso das medições de resistência e tensão, o multímetro estava em
paralelo com o/os componente/s.
O conhecimento da utilização correta de um multímetro é fundamental para o estudo prático
de circuitos elétricos, além é claro, das questões de segurança envolvidas no processo. A 1ª Lei de
Ohm acompanha todo e qualquer circuito ôhmico, o que torna fundamental seu entendimento. Com-
preender as associações em série e paralelo é útil para o estudo de circuitos em geral e quando
pensamos em uma situação prática de por exemplo não se ter o resistor requerido, pode-se fazer
uma associação entre outros e obter o mesmo valor de resistência, não prejudicando o processo.
Algo importante a se destacar é como o uso do simulador tinkercard influenciou os
experimentos. Pelo fato de os mesmos terem disso realizados em um ambiente ideal, nesse caso o
simulador, o desvio percentual encontrado entre os valores medidos e téoricos foi de 0%, o que muito
provavelmente não se repetiria em uma situação normal de laboratório.
30
REFERÊNCIAS
BRASIL ESCOLA. Resistores. Disponível em: https://brasilescola.uol.com.br/fisica/resisto-
res.htm. Acesso em: 10 jan. 2021.
CAPUANO, F. G.; MARINO, M. A. M. Laboratório de eletricidade e eletrônica. 24. ed.
São Paulo: Erica, 2010.
MAGON. C. J.; Conceitos básicos da Eletrônica: teoria e prática. 5. ed. São Carlos, SP,
Brasil. Instituto de Física de São Carlos - IFSC, 2019. p. 55-58
MATTEDE, H. Multímetro! O que é? Para que serve?. Mundo da elétrica. [S.I.] [2019?].
Disponível em: < https://www.mundodaeletrica.com.br/multimetro-o-que-e-para-que-
serve/>. Acesso em: 11 jan. 2021.
MUNDO DA ELÉTRICA. Quais são as categorias de multímetros?. Disponível em:
https://www.mundodaeletrica.com.br/quais-sao-as-categorias-de-multimetros/. Acesso em:
10 jan. 2021.
VÓRTEX EQUIPAMENTOS. ABC de Segurança dos Multímetros. Disponível em:
https://vortex.com.br/notas/abc_seguranca.pdf. Acesso em: 10 jan. 2021.
31

Exp.01 Multimetro Digital

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Exp.01 Multimetro Digital

Enviado por

Direitos autorais:

Formatos disponíveis

LABORATÓRIO DE ELETRICIDADE

(LE1J1) Prof. Fritz/Ventieri

Componente Curricular: Laboratório de Eletricidade 1 (LE1J1)

Título: Exp. 01- Multímetro Digital

Data da Realização: 28/11/2021

Manoel Messias Alencar de Souza - SP3083659

Figura 1.4 - Multímetro como voltímetro

Figura 1.5 - Multímetro como amperímetro

Figura 1.6 - Resistor fixo de 10 Ω

Figura 1.7 - Potenciômetro ou resistor variável

Figura 1.8 - Código de cores do resistor

Fonte: (CAPUANO, 2010).

2.2. A 1ª Lei de Ohm

2.3. Associações de resistores

Figura 1.11 -Resistores associados em paralelo

Resistores: Restringe o fluxo de corrente, utilizado para proteção e controle de um circuito.

Figura 3.1 - Resistor de 200 Ω Figura 3.5 - Resistor de 1,3 KΩ

Figura 3.2 - Resistor de 270 Ω Figura 3.6 - Resistor de 6,8 kΩ

Figura 3.3 - Resistor de 390 Ω Figura 3.7 - Resistor de 11 kΩ

Figura 3.4 - Resistor de 470 Ω Figura 3.8 - Resistor de 33 kΩ

Potenciômetro: Espécie de resistor cuja resistência é alterada quando a chave do componente é

Figura 3.11 - Protoboard

Figura 3.12 - Fonte DC Variável

Figura 3.13 - Par cabo ponta de prova banana jacaré

Retirada do site www.filipeflop.com

4. Procedimentos Experimentais (MULTÍMETRO DIGITAL)

Tabela 2 - Relação de Resistores utilizados

Valor Teórico: Valor Medido: %ΔE (Memorial de Cálculos)

%∆𝐸 = 𝑑𝑒𝑠𝑣𝑖𝑜 𝑝𝑒𝑟𝑐𝑒𝑛𝑡𝑢𝑎𝑙

Os valores teóricos e medidos coinci- 𝑉𝑛 = 𝑣𝑎𝑙𝑜𝑟 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑜𝑢 𝑡𝑒ó𝑟𝑖𝑐𝑜

diram 𝑉𝑚 = 𝑣𝑎𝑙𝑜𝑟 𝑚𝑒𝑑𝑖𝑑𝑜

4.3. Associações em Série

Figura 4.6 - Resistores associados em série

Tabela 2 - Medições em associações série

Pontos de Medições Req Calculado Req Medido %ΔE

Entre A e B 470Ω 470Ω 0%

Entre C e D 50,8 kΩ 50,8 kΩ 0%

Entre C e C2 17,8 kΩ 17,8 kΩ 0%

Entre C1 e D 44kΩ 44kΩ 0%

Figura 4.7 - Medição da resistência entre os pontos A e B utilizando os resistores R1 (200 Ω)

Pontos de Medições Req Calculado

4.4. Associações em Paralelo

Figura 4.9 - Resistores associados em paralelo

Tabela 3 - Medições em associações em paralelo

Pontos de Medições Req Calculado Req Medido %ΔE

Entre C e D 3,73kΩ 3,73kΩ 0%

Memorial de Cálculos e fotos dos experimentos:

Figura 4.10 - Medição da resistência entre os pontos A e B utilizando os resistores R1 (200 Ω)

Pontos de Medições Req Calculado

𝑅𝑒𝑞 = 114,89 ≈ 115Ω

Pontos de Medições Req Calculado Req Medido %ΔE

Entre A e D ≈ 112Ω 111 Ω 0,89%

Memorial de Cálculos e fotos dos experimentos:

Pontos de Medições Req Calculado %ΔE

4.5. (Atividade Extraclasse) Note que na associação em paralelo há uma constatação em

4.9. Multímetro Digital como Voltímetro e utilização do Potenciômetro

V1 (Medido com Voltímetro):

Figura 4.16 - Circuito com potenciômetro

V AB Escala Utilizada I Escala

Horário - Extremo 2,35v V 132 μA A

Figura 4.17 - Medições de tensão entre A1 e B1, e corrente do circuito

4.9.3. Agora conecte o terminal central ao nó B1 e refaça as medições.
