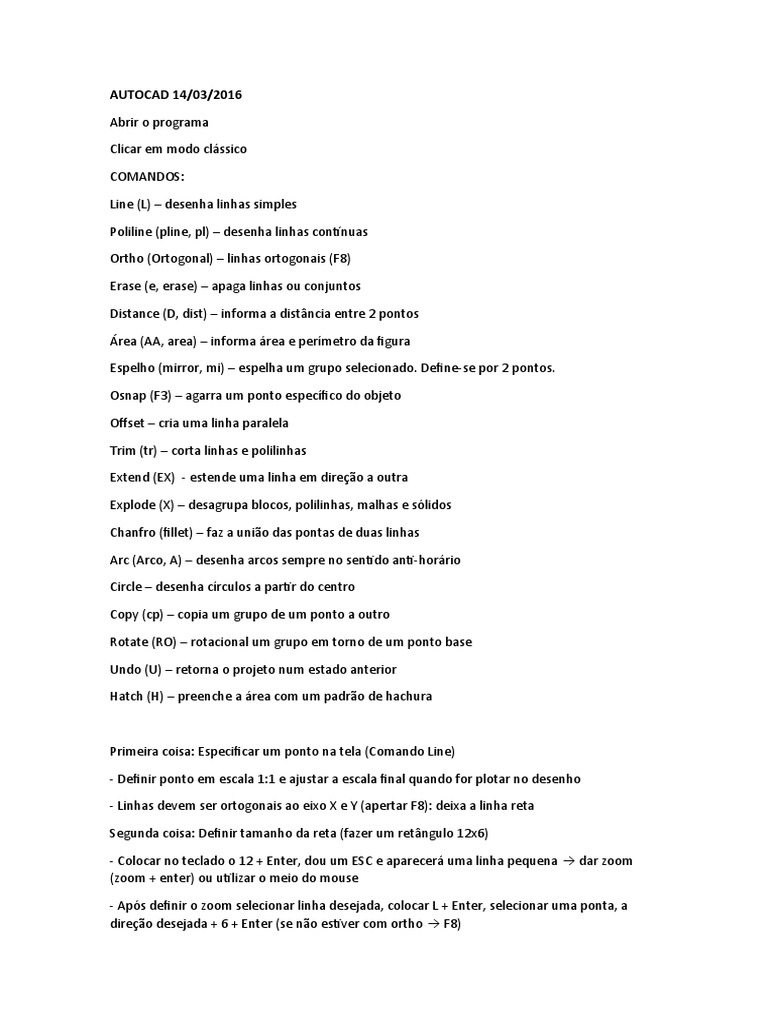

AUTOCAD 14/03/2016

Abrir o programa

Clicar em modo clássico

COMANDOS:

Line (L) – desenha linhas simples

Poliline (pline, pl) – desenha linhas contínuas

Ortho (Ortogonal) – linhas ortogonais (F8)

Erase (e, erase) – apaga linhas ou conjuntos

Distance (D, dist) – informa a distância entre 2 pontos

Área (AA, area) – informa área e perímetro da figura

Espelho (mirror, mi) – espelha um grupo selecionado. Define-se por 2 pontos.

Osnap (F3) – agarra um ponto específico do objeto

Offset – cria uma linha paralela

Trim (tr) – corta linhas e polilinhas

Extend (EX) - estende uma linha em direção a outra

Explode (X) – desagrupa blocos, polilinhas, malhas e sólidos

Chanfro (fillet) – faz a união das pontas de duas linhas

Arc (Arco, A) – desenha arcos sempre no sentido anti-horário

Circle – desenha círculos a partir do centro

Copy (cp) – copia um grupo de um ponto a outro

Rotate (RO) – rotacional um grupo em torno de um ponto base

Undo (U) – retorna o projeto num estado anterior

Hatch (H) – preenche a área com um padrão de hachura

Primeira coisa: Especificar um ponto na tela (Comando Line)

- Definir ponto em escala 1:1 e ajustar a escala final quando for plotar no desenho

- Linhas devem ser ortogonais ao eixo X e Y (apertar F8): deixa a linha reta

Segunda coisa: Definir tamanho da reta (fazer um retângulo 12x6)

- Colocar no teclado o 12 + Enter, dou um ESC e aparecerá uma linha pequena  dar zoom
(zoom + enter) ou utilizar o meio do mouse

- Após definir o zoom selecionar linha desejada, colocar L + Enter, selecionar uma ponta, a
direção desejada + 6 + Enter (se não estiver com ortho  F8)
- Repetir passos e fechar retângulo

Para apagar: selecionar a linha + Delete ou escrever eraser (borracha) + Enter

Como movimentar o desenho na dela: Pan + Enter (mãozinha)

Digitar Dist + Enter

- Ir até os pontos sem clicar para confirmar as medidas do retângulo

Verificar área: A+A+ selecionar todos os pontos + Enter

- Aparecerá área e perímetro

File + insire: Salvar e mandar para o e-mail ou pen drive antes de continuar

Selecionar o quadrado e excluir.

Espessuras:

Parede interna: 15cm  0,15m

Parede externa: 20cm  0,20m

Layer + Enter: colocar uma camada, excluir uma camada

- Alt + n: nova camada (parede)

Parede: seleciona a linha + offset + 0.2 + Enter + click para dentro

- Para fazer as outras paredes apenas clique em cima da linha e clique em um lugar para
dentro

Como apagar pedaços da linha: selecionar linhas + trim + enter (aparecerá uma borracha)

- Clicar nos pedaços que deseja tirar

Linhas que precisam se encontram em pontas diferentes: fillet + seleciona as duas linhas +
Enter

Hachura: H + enter  escolher a escala (0.25)

- click em add: pick points, selecione a área + enter

- click OK

Dia 21/03/2016

Para abertura de porta:

Line -> 0.1 (batente até a porta) desce 0.15 -> 60cm ou 80cm (porta) 0.6 esquerda 0.15 pra
baixo

Deletar a linha pra marcação do batente (menor) -> dar trim pra fazer a abertura da porta

Porta: line -> 0.6 pra cima da ponta do batente -> 0.05 esquerda -> 0.6 baixo -> 0.05 pra fechar

Arco que fecha a porta: definido por três pontos

Janela: sempre na metade da parede

No quarto e sala pode ter tanto de 1,2m quanto de 2m

Dist 3,3 -> 3,3-2 (tamanho da janela)=1,3 / 2 = 0,65 do batente

Hachura da janela: 0,2/4=0,05 com o offset (clica na anterior e no local da segunda)

Cozinha: 1,2m

Banheiro: 60cm

Cotas: criar uma nova layer com o nome Cotas (e outra cor)

dimension  linear (OU DLI)  seleciona os pontos internos  0.7 pra cima

dimension  dimension style  modify  text  text heigh: 0.1, offset from dim line: 0.1,
text placement (vertical): outside  simbols and arrows: 0.1, arrow size: 0.1  lines  extend
beyond dim lines: 0.1 e offset from origin: 0.1, baseline spacing: 0.1

Para apagar uma layer, é só clicar na luz.

Para fazer beiral:

Criar layer com o nome beiral com outra cor

Fazer 0.8 paralelo com as extremidades do desenho e ligar as linhas

Para usar o fillet, deve-se apagar as linhas-guia de 0.8

Linhas tracejadas:

Bylayer  other  load  escolhe a que quer e ok  seleciona o beiral  bylayer e escolhe a
que escolheu enter  clica duas vezes e muda a escala pra 0.1

Dia 28/03/2016

Para adicionar os blocos: criar layer de blocos  insert  browse  open  or  (especificar
o local)

Rotacionar o objeto: rotate  seleciona o objeto  enter  define ponto de referência  F8

para ativar o ortho  rotaciona

PARA CORTES:

Criar layer de cortes  ativa o layer corte  line  passa atravessando o desenho

Layer parede  line maior que o desenho  clica na linha  offset + 3 + pra baixo (pé direito
de 3m)

Xl  v  enter  seleciona as paredes

Seleciona o desenho  trim  corta as linhas de fora e deixa a caixa

Faz pra parede e pra porta selecionando suas devidas layers

Altura do chão à janela: 1,20m altura da janela: 90cm

Altura da porta: 2,10m

Line  2.10 pra cima e perpendicular pra fechar  trim pra excluir as linhas a mais

Para o cruzamento na porta: metade horizontal e metade vertical  desliga o ortho 

extremidades até o centro pra cruzar

Altura janela do banheiro: 1,7m do chão, (0,6x0,65m)

Altura da janela da cozinha: 1,2m do chão (1,20x0,9cm)

Hachura da parede: ar-conc

Cotar altura e largura dos cortes APENAS

PARA COLOCAR TEXTO:

Clicar no A  abrir uma caixa de texto  escala 0.5  clicar fora
