CLIENTE: Ramadam Engenharia

Rua Ovidio Machiorato / Avenida Pedro Salomão / Rua Luiza Delfino


OBRA: da Silva
Municipio: Américo Braziliense/SP
PISTA :
REVESTIMENTO: CONCRETO ASFÁLTICO USINADO À QUENTE (CAUQ) PRESSÃO: 80 Lbs CARGA: 8,20Ton
Deflexão máxima admissivel: 60X10-2 DATA: 15/06/2022 PNEUS: 1000 X 20
ENTRE OS PONTOS: 1 À 9 Constante da Viga: 2,0163

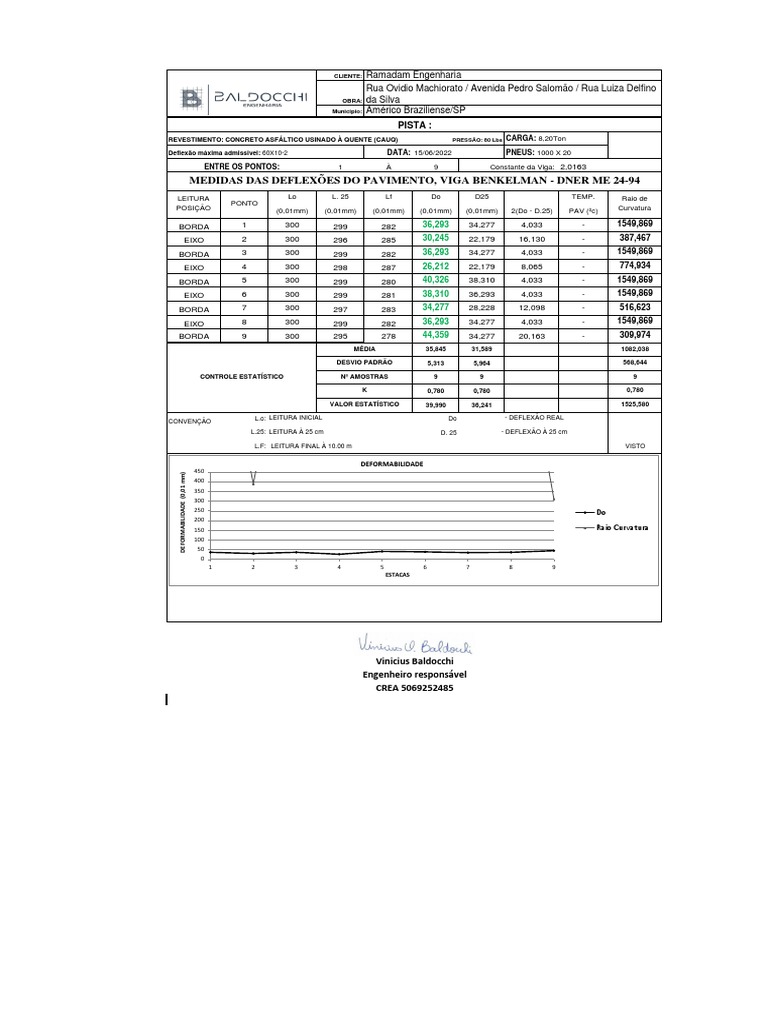

MEDIDAS DAS DEFLEXÕES DO PAVIMENTO, VIGA BENKELMAN - DNER ME 24-94


LEITURA Lo L. 25 Lf Do D25 TEMP. Raio de
PONTO
POSIÇÃO (0,01mm) (0,01mm) (0,01mm) (0,01mm) (0,01mm) 2(Do - D.25) PAV (ºc) Curvatura

BORDA 1 300 299 282 36,293 34,277 4,033 - 1549,869

EIXO 2 300 296 285 30,245 22,179 16,130 - 387,467

BORDA 3 300 299 282 36,293 34,277 4,033 - 1549,869

EIXO 4 300 298 287 26,212 22,179 8,065 - 774,934


BORDA 5 300 299 280 40,326 38,310 4,033 - 1549,869
EIXO 6 300 299 281 38,310 36,293 4,033 - 1549,869

BORDA 7 300 297 283 34,277 28,228 12,098 - 516,623

EIXO 8 300 299 282 36,293 34,277 4,033 - 1549,869


BORDA 9 300 295 278 44,359 34,277 20,163 - 309,974
MÉDIA 35,845 31,589 1082,038

DESVIO PADRÃO 5,313 5,964 568,644

CONTROLE ESTATÍSTICO Nº AMOSTRAS 9 9 9

K 0,780 0,780 0,780

VALOR ESTATÍSTICO 39,990 36,241 1525,580

CONVENÇÃO L.o: LEITURA INICIAL Do - DEFLEXÃO REAL

L.25: LEITURA À 25 cm D. 25 - DEFLEXÃO À 25 cm

L.F: LEITURA FINAL À 10.00 m VISTO

DEFORMABILIDADE
450
DEFORMABILIDADE (0,01 mm)

400
350
300
250 Do
200
150 Raio Curvatura
100
50
0
1 2 3 4 5 6 7 8 9
ESTACAS

Vinicius Baldocchi
Engenheiro responsável
CREA 5069252485
