SUZUKI Jimny /Sierra1.

3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

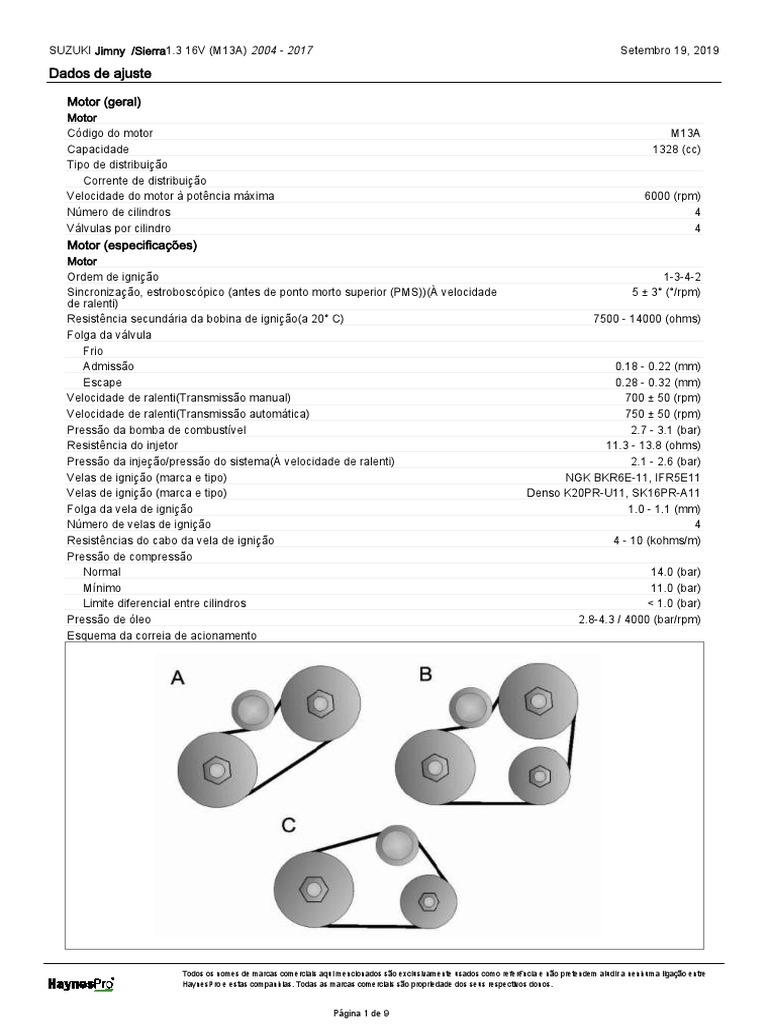

Motor (geral)
Motor
Código do motor M13A
Capacidade 1328 (cc)
Tipo de distribuição
Corrente de distribuição
Velocidade do motor à potência máxima 6000 (rpm)
Número de cilindros 4
Válvulas por cilindro 4
Motor (especificações)
Motor
Ordem de ignição 1-3-4-2
Sincronização, estroboscópico (antes de ponto morto superior (PMS))(À velocidade 5 ± 3° (°/rpm)
de ralenti)
Resistência secundária da bobina de ignição(a 20° C) 7500 - 14000 (ohms)
Folga da válvula
Frio
Admissão 0.18 - 0.22 (mm)
Escape 0.28 - 0.32 (mm)
Velocidade de ralenti(Transmissão manual) 700 ± 50 (rpm)
Velocidade de ralenti(Transmissão automática) 750 ± 50 (rpm)
Pressão da bomba de combustível 2.7 - 3.1 (bar)
Resistência do injetor 11.3 - 13.8 (ohms)
Pressão da injeção/pressão do sistema(À velocidade de ralenti) 2.1 - 2.6 (bar)
Velas de ignição (marca e tipo) NGK BKR6E-11, IFR5E11
Velas de ignição (marca e tipo) Denso K20PR-U11, SK16PR-A11
Folga da vela de ignição 1.0 - 1.1 (mm)
Número de velas de ignição 4
Resistências do cabo da vela de ignição 4 - 10 (kohms/m)
Pressão de compressão
Normal 14.0 (bar)
Mínimo 11.0 (bar)
Limite diferencial entre cilindros < 1.0 (bar)
Pressão de óleo 2.8-4.3 / 4000 (bar/rpm)
Esquema da correia de acionamento

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 1 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

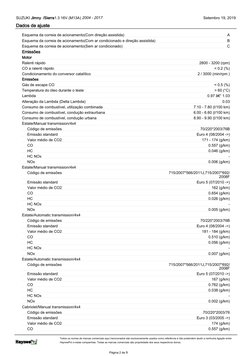

Esquema da correia de acionamento(Com direção assistida) A

Esquema da correia de acionamento(Com ar condicionado e direção assistida) B
Esquema da correia de acionamento(Sem ar condicionado) C
Emissões
Motor
Ralenti rápido 2800 - 3200 (rpm)
CO a ralenti rápido < 0.2 (%)
Condicionamento do conversor catalítico 2 / 3000 (min/rpm )
Emissões
Gás de escape CO < 0.5 (%)
Temperatura do óleo durante o teste > 60 (°C)
Lambda 0.97 – 1.03
Alteração da Lambda (Delta Lambda) 0.03
Consumo de combustível, utilização combinada 7.10 - 7.80 (l/100 km)
Consumo de combustível, condução extraurbana 6.00 - 6.60 (l/100 km)
Consumo de combustível, condução urbana 8.90 - 9.90 (l/100 km)
Estate/Manual transmission/4x4
Código de emissões 70/220*2003/76B
Emissão standard Euro 4 (08/2004 ->)
Valor médio de CO2 171 - 174 (g/km)
CO 0.557 (g/km)
HC 0.046 (g/km)
HC NOx -
NOx 0.006 (g/km)
Estate/Manual transmission/4x4
Código de emissões 715/2007*566/2011J,715/2007*692/
2008F
Emissão standard Euro 5 (07/2010 ->)
Valor médio de CO2 162 (g/km)
CO 0.654 (g/km)
HC 0.026 (g/km)
HC NOx -
NOx 0.005 (g/km)
Estate/Automatic transmission/4x4
Código de emissões 70/220*2003/76B
Emissão standard Euro 4 (08/2004 ->)
Valor médio de CO2 181 - 184 (g/km)
CO 0.510 (g/km)
HC 0.056 (g/km)
HC NOx -
NOx 0.007 (g/km)
Estate/Automatic transmission/4x4
Código de emissões 715/2007*566/2011J,715/2007*692/
2008F
Emissão standard Euro 5 (07/2010 ->)
Valor médio de CO2 167 (g/km)
CO 0.762 (g/km)
HC 0.038 (g/km)
HC NOx -
NOx 0.002 (g/km)
Cabriolet/Manual transmission/4x4
Código de emissões 70/220*2003/76
Emissão standard Euro 3 (03/2005 ->)
Valor médio de CO2 174 (g/km)
CO 0.557 (g/km)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 2 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

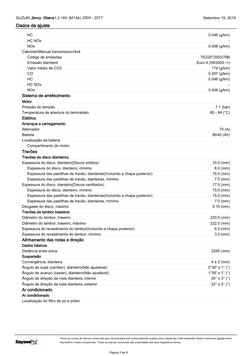

HC 0.046 (g/km)
HC NOx -
NOx 0.006 (g/km)
Cabriolet/Manual transmission/4x4
Código de emissões 70/220*2003/76B
Emissão standard Euro 4 (09/2005 ->)
Valor médio de CO2 174 (g/km)
CO 0.557 (g/km)
HC 0.046 (g/km)
HC NOx -
NOx 0.006 (g/km)
Sistema de arrefecimento
Motor
Pressão do tampão 1.1 (bar)
Temperatura de abertura do termostato 80 - 84 (°C)
Elétrico
Arranque e carregamento
Alternador 70 (A)
Bateria 36/45 (Ah)
Localização da bateria
Compartimento do motor
Travões
Travões de disco dianteiros
Espessura do disco, dianteiro(Discos sólidos) 10.0 (mm)
Espessura do disco, dianteiro, mínimo 8.0 (mm)
Espessura das pastilhas de travão, dianteiras(Incluindo a chapa posterior) 15.0 (mm)
Espessura das pastilhas de travão, dianteiras, mínimo 7.0 (mm)
Espessura do disco, dianteiro(Discos ventilados) 17.0 (mm)
Espessura do disco, dianteiro, mínimo 15.0 (mm)
Espessura das pastilhas de travão, dianteiras(Incluindo a chapa posterior) 15.0 (mm)
Espessura das pastilhas de travão, dianteiras, mínimo 7.0 (mm)
Desgaste do disco, máximo 0.15 (mm)
Travões de tambor traseiros
Diâmetro do tambor, traseiro 220.0 (mm)
Diâmetro do tambor, traseiro, máximo 222.0 (mm)
Espessura do revestimento do tambor(Incluindo a chapa posterior) 6.5 (mm)
Espessura do revestimento do tambor, mínimo 3.0 (mm)
Alinhamento das rodas e direção
Dados básicos
Distância entre eixos 2250 (mm)
Suspensão
Convergência, dianteira 4 ± 2 (mm)
Ângulo de sopé (camber), dianteiro(Não ajustável) 0°30' ± 1° (°)
Ângulo de avanço (caster), dianteiro(Não ajustável) 1°55' ± 1° (°)
Ângulo de direção da roda dianteira, interior 35° ± 3° (°)
Ângulo de direção da roda dianteira, exterior 32° ± 3° (°)
Ar condicionado
Ar condicionado
Localização do filtro de pó e pólen

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 3 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

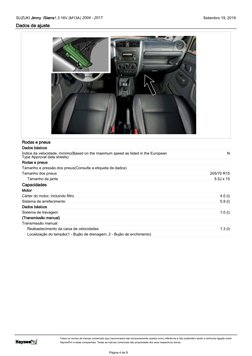

Rodas e pneus
Dados básicos
Índice da velocidade, mínimo(Based on the maximum speed as listed in the European N
Type Approval data sheets)
Rodas e pneus
Tamanho e pressão dos pneus(Consulte a etiqueta de dados)
Tamanho dos pneus 205/70 R15
Tamanho da jante 5.5J x 15
Capacidades
Motor
Cárter do motor, incluindo filtro 4.0 (l)
Sistema de arrefecimento 5.9 (l)
Dados básicos
Sistema de travagem 1.0 (l)
(Transmissão manual)
Transmissão manual
Reabastecimento da caixa de velocidades 1.3 (l)
Localização do tampão(1 - Bujão de drenagem; 2 - Bujão de enchimento)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 4 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

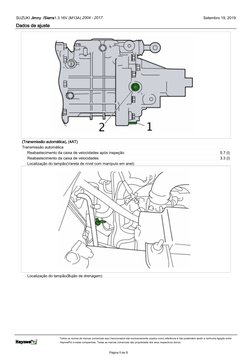

(Transmissão automática), (4AT)

Transmissão automática
Reabastecimento da caixa de velocidades após inspeção 5.7 (l)
Reabastecimento da caixa de velocidades 3.3 (l)
Localização do tampão(Vareta de nível com manípulo em anel)

Localização do tampão(Bujão de drenagem)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 5 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

(Tração traseira)
Caixa de transferência 1.34 (l)
(4WD)
Caixa de transferência 0.9 (l)
Diferencial dianteiro, (4WD)
Diferencial, 4WD, dianteiro 1.35 (l)
Localização do tampão(1 - Bujão de drenagem; 2 - Bujão de enchimento)

Diferencial traseiro
Diferencial, traseiro 1.5 (l)
Localização do tampão(1 - Bujão de drenagem; 2 - Bujão de enchimento)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 6 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

Direção
Direção assistida 0.86 (l)
Ar condicionado
Ar condicionado
Localização do tampão(Tubo de ligação de alta pressão (H); tubo de ligação de
baixa pressão (L))

Refrigerante 430 ± 30 (g)

Óleo do compressor do ar condicionado 120 ± 10 (ml)
Definições de binário
Motor
Nota: Substitua sempre os pernos extensíveis e as porcas de autobloqueio
Cabeça do motor(Roscas ligeiramente lubrificadas)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 7 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

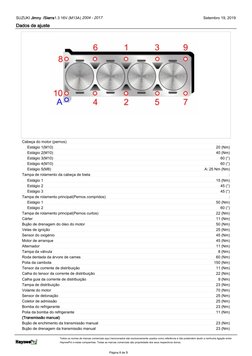

Cabeça do motor (pernos)

Estágio 1(M10) 20 (Nm)
Estágio 2(M10) 40 (Nm)
Estágio 3(M10) 60 (°)
Estágio 4(M10) 60 (°)
Estágio 5(M8) A: 25 Nm (Nm)
Tampa de rolamento da cabeça de biela :
Estágio 1 15 (Nm)
Estágio 2 45 (°)
Estágio 3 45 (°)
Tampa de rolamento principal(Pernos compridos) :
Estágio 1 50 (Nm)
Estágio 2 60 (°)
Tampa de rolamento principal(Pernos curtos) 22 (Nm)
Cárter 11 (Nm)
Bujão de drenagem do óleo do motor 50 (Nm)
Velas de ignição 25 (Nm)
Sensor do oxigénio 45 (Nm)
Motor de arranque 45 (Nm)
Alternador 11 (Nm)
Tampa da válvula 8 (Nm)
Roda dentada da árvore de cames 60 (Nm)
Polia da cambota 150 (Nm)
Tensor da corrente de distribuição 11 (Nm)
Calha do tensor da corrente de distribuição 22 (Nm)
Calha guia da corrente de distribuição 9 (Nm)
Tampa de distribuição 23 (Nm)
Volante do motor 70 (Nm)
Sensor de detonação 25 (Nm)
Coletor de admissão 25 (Nm)
Bomba do refrigerante 23 (Nm)
Polia da bomba do refrigerante 11 (Nm)
(Transmissão manual)
Bujão de enchimento da transmissão manual 23 (Nm)
Bujão de drenagem da transmissão manual 23 (Nm)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 8 de 9
SUZUKI Jimny /Sierra1.3 16V (M13A) 2004 - 2017 Setembro 19, 2019

Dados de ajuste

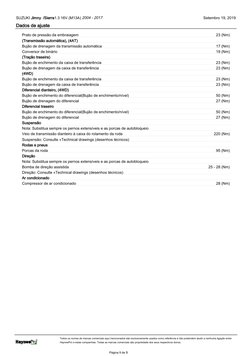

Prato de pressão da embraiagem 23 (Nm)

(Transmissão automática), (4AT)
Bujão de drenagem da transmissão automática 17 (Nm)
Conversor de binário 19 (Nm)
(Tração traseira)
Bujão de enchimento da caixa de transferência 23 (Nm)
Bujão de drenagem da caixa de transferência 23 (Nm)
(4WD)
Bujão de enchimento da caixa de transferência 23 (Nm)
Bujão de drenagem da caixa de transferência 23 (Nm)
Diferencial dianteiro, (4WD)
Bujão de enchimento do diferencial(Bujão de enchimento/nível) 50 (Nm)
Bujão de drenagem do diferencial 27 (Nm)
Diferencial traseiro
Bujão de enchimento do diferencial(Bujão de enchimento/nível) 50 (Nm)
Bujão de drenagem do diferencial 27 (Nm)
Suspensão
Nota: Substitua sempre os pernos extensíveis e as porcas de autobloqueio
Veio de transmissão dianteiro à caixa do rolamento da roda 220 (Nm)
Suspensão: Consulte «Technical drawings (desenhos técnicos)
Rodas e pneus
Porcas da roda 95 (Nm)
Direção
Nota: Substitua sempre os pernos extensíveis e as porcas de autobloqueio
Bomba de direção assistida 25 - 28 (Nm)
Direção: Consulte «Technical drawings (desenhos técnicos)
Ar condicionado
Compressor de ar condicionado 28 (Nm)
