Sensores
Situação Prática

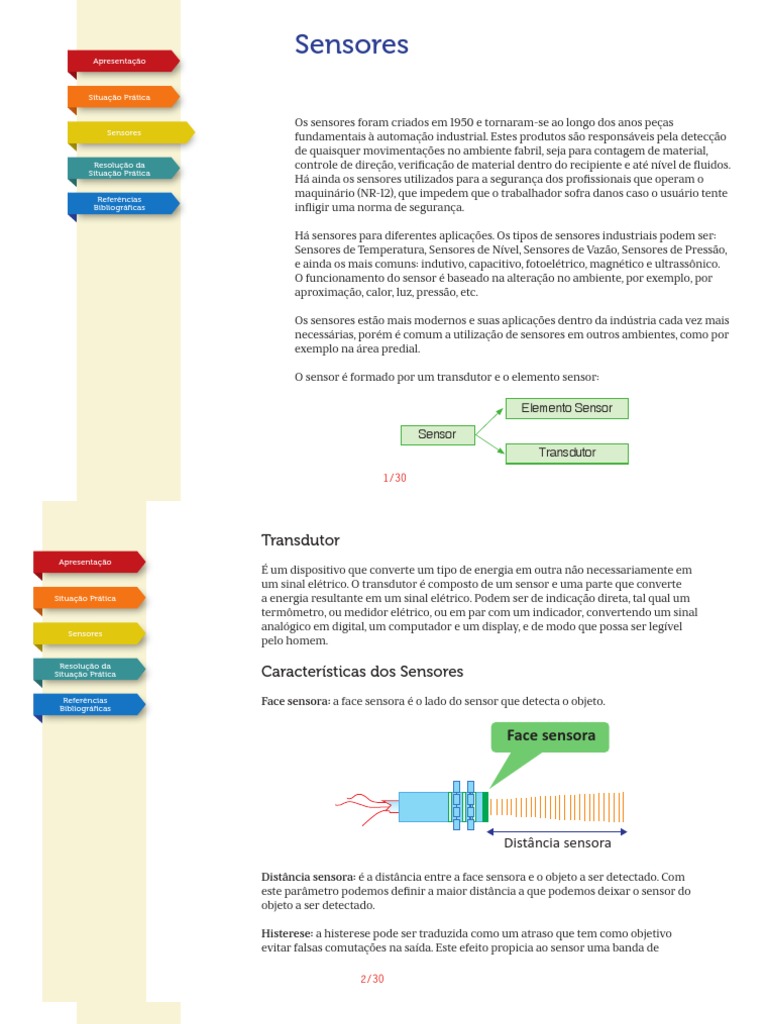

Os sensores estão mais modernos e suas aplicações dentro da indústria cada vez mais
necessárias, porém é comum a utilização de sensores em outros ambientes, como por
exemplo na área predial.
Elemento Sensor
Sensor
Transdutor
1/30
Transdutor
Apresentação
É um dispositivo que converte um tipo de energia em outra não necessariamente em
um sinal elétrico. O transdutor é composto de um sensor e uma parte que converte
Situação Prática a energia resultante em um sinal elétrico. Podem ser de indicação direta, tal qual um
termômetro, ou medidor elétrico, ou em par com um indicador, convertendo um sinal
Sensores
analógico em digital, um computador e um display, e de modo que possa ser legível
pelo homem.
Resolução da
Situação Prática Características dos Sensores
Referências
Bibliográficas
Face sensora: a face sensora é o lado do sensor que detecta o objeto.
Face sensora
Distância sensora
Distância sensora: é a distância entre a face sensora e o objeto a ser detectado. Com
este parâmetro podemos definir a maior distância a que podemos deixar o sensor do
objeto a ser detectado.
Histerese: a histerese pode ser traduzida como um atraso que tem como objetivo
evitar falsas comutações na saída. Este efeito propicia ao sensor uma banda de
2/30
segurança entre o ligar (ON point) e o desligar (OFF point). As ilustrações abaixo são
para um sensor com as seguintes características: distância sensora (SN) de 10 mm e
Apresentação
histerese (H) de ± 20%.
Situação Prática
Off point (12 mm)
8 mm 10 mm 12 mm
Resolução da ON point Set point Off point
Situação Prática
Referências
Bibliográficas
Assim, se o objeto estiver movendo-se em direção ao sensor, deve mover-se para o
ponto mais próximo para ligá-lo. Uma vez ligado (ON point), permanece ligado até que
o objeto se mova para o ponto mais distante (OFF point).
Alvo padrão
Plaqueta quadrada de aço doce, com 1 mm
de espessura e comprimentos dos lados
iguais ao diâmetro da face ativa do sensor.
SN
Sensibilidade
A sensibilidade de um transdutor indica qual deve ser a variação menor da
intensidade da grandeza medida que o sensor pode detectar, ou seja, a menor variação
3/30
da grandeza medida que cause uma alteração sensível do sinal elétrico de saída. Este
sinal pode ser uma tensão, uma corrente, uma resistência ou ainda uma frequência.
Apresentação
Também devemos levar em conta os sensores digitais em que a variação mínima na
saída que eles podem produzir é de 1 bit.
Situação Prática
A maneira como a sensibilidade é expressa depende tanto do que está sendo medido
como também do tipo de sinal de saída. Por exemplo, um sensor de pressão que tem
Sensores
uma sensibilidade de 50 mV/V/mmHg é um sensor que produz uma variação de 50
mV no sinal de saída por V de excitação a cada milímetro de mercúrio que a pressão
Resolução da varia.
Situação Prática
Referências
Na prática, os sensores não apresentam a mesma sensibilidade em toda a faixa de
Bibliográficas grandezas que podem medir. Por exemplo, um sensor pode ser mais sensível numa
faixa central de valores que mede e menos sensível nas faixas extremas.
Linearidade
Muitos sensores devem fornecer um sinal de saída que seja diretamente proporcional
à grandeza que está sendo medida. Isso significa que sua curva de resposta ideal
deve ser linear. Na prática, entretanto, isso não ocorre e a curva de um sensor pode
apresentar deformações que a afastam do comportamento ideal:
4/30
y
Saída
Apresentação
Situação Prática
Erro
máximo Curva ideal
Sensores
Curva real
Resolução da
Situação Prática
Referências
Bibliográficas Entrada
x
Tempo de Resposta
Quando uma grandeza varia, os sensores não mudam o estado de sua saída de modo
imediato. Demora algum tempo para que o sensor alcance 100% da variação que deve
V
apresentar. O tempo de resposta de um sensor quando uma grandeza varia num
T1 quando ela varia no sentido oposto. Para um
sentido pode ser diferente do que ocorre
100%
sensor de temperatura isso significa que o tempo de resposta quando a temperatura
sobe 1 grau pode ser diferente do tempo de resposta quando ela cai 1 grau.
70%
T
5/30 T00
V
Apresentação T1
100%
Situação Prática
70%
Sensores
T
Resolução da
Situação Prática
Referências
Bibliográficas T
T00
Alcance
Representa toda a faixa de valores de entrada de um transdutor.
6/30
Tipos de Sensores
Apresentação
» Indutivo
» Capacitivo
Situação Prática » Processo discreto » Ótico
» Magnético
Sensores
» Mecânico
» Pressão
Resolução da
Situação Prática » Nível
» Processo contínuo » Vazão
Referências » Temperatura
Bibliográficas » Viscosidade
» PH
Sensores Indutivos
7/30
O oscilador fornece energia à bobina que produz um campo eletromagnético. Este
campo perderá força (amplitude) quando um objeto metálico se aproximar da face
Apresentação
sensora, reduzindo a amplitude da oscilação. Esta queda de amplitude dá-se devido
à indução de correntes parasitas no objeto metálico. O circuito de disparo detecta as
Situação Prática mudanças na amplitude da oscilação. Quando uma mudança considerável é detectada,
o circuito de saída fornece um sinal para, por exemplo, um CLP (Controlador Lógico
Programável).
Sensores
Suporte para fixação
Alimentação e sinal
SN (distância sensora)
Sensores Capacitivos
Os sensores capacitivos detectam qualquer tipo de massa, logo, são aplicados onde
existe a necessidade de detecção de materiais não metálicos como plásticos, madeiras
e resinas.
São utilizados também para detecção do nível de líquidos e sólidos. Veja as imagens a
seguir:
8/30
Apresentação
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Os sensores capacitivos operam baseados no princípio da capacidade eletrostática
de maneira similar às placas de um capacitor. O oscilador e o elétrodo produzem um
campo eletrostático. O alvo (objeto a ser detectado) age como uma segunda placa do
condensador. Um campo eléctrico é produzido entre o alvo e o sensor.
Um sensor capacitivo pode detectar quase qualquer tipo de objeto. A entrada do alvo
(objeto) no campo eletrostático perturba o equilíbrio da corrente do circuito do sensor,
causando a oscilação do circuito do elétrodo e mantém esta oscilação enquanto o alvo
estiver dentro do campo.
9/30
Apresentação
C= ε S
d
Situação Prática
d
Sensores
Resolução da Na ausência de um alvo, o oscilador fica inativo. A capacidade do circuito com a ponta
Situação Prática
de compensação é determinada pelo tamanho do alvo, por sua constante dielétrica e
Referências a pela distância até à ponta. Quanto maior o tamanho e a constante dielétrica de um
Bibliográficas alvo, mais este aumenta a capacidade. Quanto menor a distância entre a ponta e o
alvo, maior a capacidade.
Circuito Circuito
Oscilador de de
disparo saída
Alimentação e sinal
SN (distância sensora)
Sensores Fotoelétricos
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Saída
Emissor Receptor
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensores Lasers
Os sensores laser têm alta sensibilidade e alta precisão se comparados aos tradicionais
sensores fotoelétricos. O sensor laser é uma excelente opção quando você precisa de
longas distâncias de detecção e precisão superior aos sensores ópticos convencionais.
12/30
Apresentação
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensores Ultrassônicos
São sensores que operam com a emissão e reflexão de um feixe de ondas acústicas.
A saída comuta quando este feixe é refletido ou interrompido pelo material a ser
detectado.
13/30
Sensores Magnéticos
Apresentação
Os sensores de proximidade magnéticos foram idealizados para detectar o campo
magnético gerado por um ímã que pode ser um acionador magnético. Podem ser
Situação Prática aplicados no monitoramento de válvulas lineares ou cilindros pneumáticos.
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
14/30
Apresentação
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensores de Pressão
15/30
Podem ser microprocessados com alta resolução, com display, amplificador separado.
Modelos tubulares com invólucros compactos e vários tipos de saída e faixas de
Apresentação
pressão.
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Barreiras Fotoelétricas
O sensor óptico de barreira emite uma luz infravermelha na qual irá passar pelo
objeto que está em sua área de atuação. Essa luz infravermelha chegará no sensor
receptor com a informação de que existe um objeto na área sensorial, após essa
passagem o sensor irá transformar a energia obtida em alguma outra forma de
energia desejada, de acordo com a sua função. Objetos de cores transparentes não são
detectados porque a luz infravermelha acaba ultrapassando-o, sem variação nos raios.
16/30
Apresentação
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensor de Velocidade
17/30
Se o veículo se movimenta a uma velocidade relativamente baixa, o sensor produz um
sinal de baixa frequência, à medida que a velocidade aumenta, o sensor gera um sinal
Apresentação
de frequência maior.
Situação Prática O sensor de velocidade pode ser encontrado nas seguintes configurações: magnético
ou de relutância variável e de efeito hall. O sensor de velocidade também é o
responsável pelo acionamento do sistema Cut off.
Sensores
18/30
Sensor de Vazão
Apresentação
Os sensores de vazão são dispositivos muito utilizado na mecânica dos fluidos para
medir a vazão de um gás ou líquido em um tubo, ou seja, volume que passa por
Situação Prática unidade de tempo em um determinado espaço. Os sensores de vazão mais comuns são
o do tipo turbina de efeito hall.
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensor de PH
19/30
Apresentação
Situação Prática
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensor de Tensão
Este sensor é responsável por detectar se existe nível de tensão proveniente da rede
elétrica. Ele funciona através de um optoacoplador que envia um sinal na saída no
caso de ausência da tensão nos bornes de entrada.
20/30
Sensor de Corrente
Apresentação
O sensor de corrente detecta a ausência de corrente em um determinado fio ou
condutor elétrico. Ele se baseia no princípio do eletromagnetismo, que quando uma
Situação Prática corrente percorre um fio, ou condutor elétrico, gera um campo eletromagnético ao
seu redor.
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensor de Umidade
21/30
Um sensor de umidade digital se dá através de dois microssensores que são calibrados
com a umidade relativa de uma área. Eles são convertidos em um formato digital por
Apresentação
um processo de conversão analógico para digital, realizado por um chip localizado
no mesmo circuito. Alguns sensores de umidade também tem acoplado um sensor de
Situação Prática temperatura.
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Sensores de Presença
22/30
Sensores de infravermelho: eles detectam a presença de uma pessoa através do
calor. O funcionamento é baseado na emissão de luzes invisíveis que, ao perceberem
Apresentação
um objeto no meio de seu trajeto, medem os fótons para verificar a temperatura.
Se a temperatura condiz com a de um ser humano (entre 36,5 °C e 40 °C) o alarme é
Situação Prática acionado. Ele não é recomendado para ser instalado próximo a janelas com grande
exposição ao sol, lareiras ou sistemas de calefação.
Sensores
Sensores por micro-ondas: a base deste sistema é a emissão de pulsos em forma
de ondas pelo ambiente. Quando há uma interrupção no padrão dessas ondas, ele
Resolução da considera que há alguém no local e emite um alarme.
Situação Prática
Referências
Sensor acústico: outra possibilidade é o sensor de presença emitir ondas de som
Bibliográficas com frequências entre 22 kHz e 45 kHz, que são inaudíveis por ouvidos humanos. O
sistema trabalha a partir do eco dessas ondas e quando há uma reação anormal ele é
ligado.
23/30
Sensor de Fumaça
Apresentação
24/30
Sensor de Gás
Apresentação
O sensor é constituído por grânulos de dióxido de estanho (SnO2) sinterizado em torno
de um filamento metálico. Quando o filamento está em presença de oxigênio, existe
Situação Prática uma barreira de potencial semelhante à do diodo, que deixa passar uma corrente
elétrica muito baixa. Na presença de outros gases, a barreira diminui, e a corrente no
filamento aumenta. Essa nova corrente é utilizada para medir a incidência de gases.
Sensores
A sinterização é um processo de manufatura de peças metálicas, em que os metais
são aquecidos sob condições e temperaturas controladas, e altera certas propriedades
Resolução da físicas dos materiais. No caso do dióxido de estanho, essas novas propriedades
Situação Prática
permitem utilizá-lo em diversas aplicações, como sensor de gases, resistor linear ou
Referências
varistor.
Bibliográficas
Sensor de Nível
Sensores
Resolução da
Situação Prática
Referências
Bibliográficas
Encoder Incremental
26/30
Encoder Absoluto
Apresentação
É um tipo de sensor que converte seu posicionamento angular em um sinal digital.
Através de um disco interno (ou mais) codificado, é capaz de determinar a sua posição
Situação Prática angular e transmitir essa informação através de uma interface de comunicação. A
informação sobre a sua posição angular é diretamente determinada, não perdendo o
posicionamento em caso de perda de energia e nem se houve movimentação durante
Sensores
a ausência de alimentação.
Resolução da
Situação Prática
Referências
Bibliográficas
Polarização de Sensores
Os sensores podem ser do tipo PNP e NPN de acordo com o sinal que se pretende na
saída. O padrão de cores dos sensores industriais e os tipos de emissão de sinal na
saída são mostrados abaixo:
27/30
Para positivo (V+)
» PNP: Emite sinal positivo para a carga.
Apresentação
Para positivo
Circuito de (V+)
Padrão de Cores:
saída do • Marron +
Situação Prática
Circuito de sensor Padrão de Cores:
• Azul -
saída do • Marron +
Sensores sensor • Azul
Entrada para PLC
-
Resolução da
Situação Prática Entrada para PLC
Referências
Bibliográficas » NPN: Emite sinal negativo para a carga.
Entrada
Circuitopara
de PLC
saída do
Circuito de sensor
saída do
sensor
Terra (0V)
28/30
Situação Prática para Exercitar
Em uma indústria de refrigerantes, a esteira transportadora de garrafas passou por
um processo de manutenção corretiva e foram retirados 3 sensores fundamentais
para o processo. O técnico que retirou os sensores, por um descuido, não anotou as
características de cada um e nem o posicionamento destes sensores de acordo com
a sua função. Você foi chamado para resolver este problema e as únicas informações
transmitidas pelo técnico foram: O primeiro sensor detecta se existe garrafa e envia
um sinal para a esteira parar; ao parar a esteira uma válvula se abre para encher a
garrafa com o líquido refrigerante, um sensor detecta se a garrafa está cheia e envia
um sinal para a esteira continuar o processo. Ao final do processo é colocada a tampa
de metal na garrafa e um sensor identifica se a garrafa foi fechada realmente, caso
contrário, a garrafa é deslocada da esteira por um atuador. Depois a garrafa é rotulada
e acondicionada em caixas. Segundo as informações transmitidas, os sensores que
melhor correspondem à situação proposta são respectivamente:
( ) a) Indutivo, Capacitivo e Magnético.
( ) b) Óptico, Capacitivo e Magnético.
( ) c) Capacitivo, Indutivo e Magnético.
( ) d) Capacitivo, Óptico e Indutivo.
( ) e) Indutivo, Óptico e Magnético
29/30
Referências Bibliográficas
Se você ficou com alguma dúvida, acesse o Fale Conosco e pergunte a um especialista,
mencionando o assunto: Sensores.
30/30
