Problemas 2012

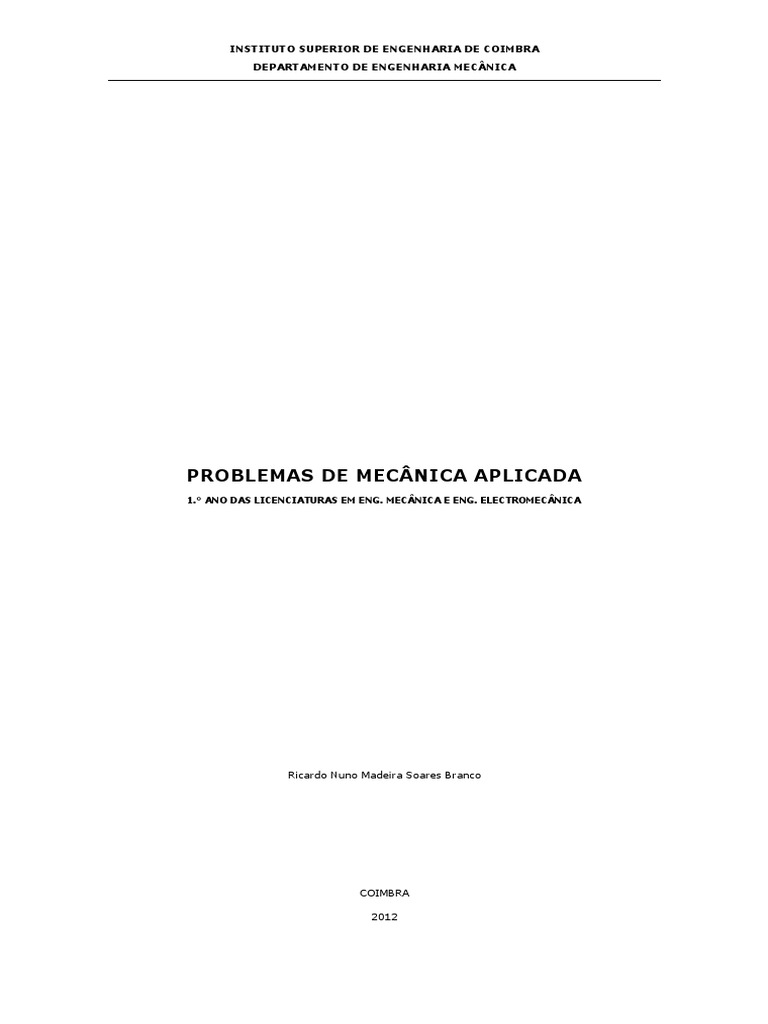

INSTITUTO SUPERIOR DE ENGENHARIA DE COIMBRA
DEPARTAMENTO DE ENGENHARIA MECÂNICA
PROBLEMAS DE MECÂNICA APLICADA

1.º ANO DAS LICENCIATURAS EM ENG. MECÂNICA E ENG. ELECTROMECÂNICA
Ricardo Nuno Madeira Soares Branco
COIMBRA
2012
PROBLEMAS DE MECÂNICA APLICADA
LICENCIATURAS EM ENGENHARIA MECÂNICA E ENGENHARIA ELECTROMECÂNICA

Soluções
Capítulo 1 - Sistemas de forças
1. R = 344.75 N e θ = 14.52º (sentido anti-horário).
2. a) R = 644.85 N e θ = 13.11º (sentido anti-horário); b) R = 644.85 N e θ = 13.11º (sentido

anti-horário).
3. θ = 107.11º.
4. a) 3094 N⋅m (sentido horário); b) 1048 N⋅m (sentido horário).
5. a) 0 N⋅m; b) 11.47 N⋅m (sentido horário)
6. (l+d)/l.
7. 150×103 N⋅m (sentido horário).
8. a) MA = 632.2 N⋅m (sentido horário) e MB = 632.2 N⋅m (sentido horário); b) MA = 705.1 N⋅m
(sentido horário) e MB = 790.6 N⋅m (sentido horário).
9. a) 10 N⋅m (sentido anti-horário); b) 3.75 N⋅m (sentido horário); c) 0 N⋅m.
10. 11.825 N⋅m (sentido anti-horário).
11. 6.06 N⋅m (sentido horário).
12. a) 12×103 N⋅m (sentido horário); b) 14.85×103 N⋅m (sentido horário); c) 27.88×103 N⋅m (sentido
anti-horário).
13. a) R = 213.0 N, θ = 35º com a barra ABC, apontando para cima da barra, e MB = 55.60 N⋅m
(sentido horário); b) 0.455 m a partir de B na direção de A.
14. a) R = 9165 N, θ = 19º (medido relativamente ao eixo vertical no sentido anti-horário),

M = 16960 N⋅mm (sentido horário).
15. a) FB = 6.6 kN (→), MB = 450 kN⋅mm (sentido anti-horário); b) d = 68.18 mm no sentido EF.
16. 414 cm à esquerda de E.
i
Soluções
Capítulo 2 - Sistemas de forças
1. a) RA = 24.85 kN (↑) e RB = 60.15 kN (↑); b) CX = 3.015 kN (←), CY = 10.075 kN (↓),

DX = 3.015 kN (→), DY = 15.075 kN (↑), EX = 3.015 kN (←) e EY = 15.075 kN (↓).
2. AX = 320 N (→), AY = 80 N (↓), BX = 320 N (→), BY = 80 N (↓), CY = 80 N (↑) e F = 320 N

(←).
3. a) AY = 4.3677 kN (↑), BY = 4.1665 kN (↑) e CY = 3.2558 kN (↑); b) ∆BY = 1.2946 kN e
∆CY = -0.3223 kN.
4. θ = arc tg [2 tg β], A = P tg β e B = P/cos β. β.
5. M = 94.13 × 103 N⋅mm (sentido anti-horário).
6. BX = 103.60 kN (→), BY = 24.86 kN (↓), CX = 103.60 kN (←), CY = 44.72 kN (↑),

DX = 103.60 kN (→) e DY = 24.86 kN (↑).
7. AX = 10 482.3 N (←), AY = 5776.9 N (↑), BX = 10 482.3 N (→), BY = 4886.9 N (↓),

CX = 10 482.3 N (←), CY = 4886.9 N (↑), DX = 0 kN, DY = 890 N (↑) e MD = 3094.5 N⋅m
(sentido anti-horário).
8. AX = 38.261 kN (←), AY = 46.71 kN (↓), BX = 54.38 kN (→), BY = 72.51 kN (↑),

CX = 54.38 kN (→), CY = 72.51 kN (↑).
9. AX = 22.59 kN (←), AY = 62.08 kN (↑), BX = 22.59 kN (→), BY = 72.07 kN (↓),

CX = 22.59 kN (←), CY = 62.07 kN (↓).
10. AX = 986.63 N (←), AY = 1036.46 N (↓), BX = 986.63 N (→), BY = 1936.45 N (↑),

CX = 986.63 N (←), CY = 1936.45 N (↓).
11. AX = 338.41 kN (←), AY = 211.46 kN (↑), BX = 338.41 kN (←), BY = 211.46 N (↓),

CX = 338.41 kN (→), CY = 163.54 kN (↑).
12. CX = 161.8 kN (→), CY = 135.8 kN (↓), DX = 161.8 kN (←), DY = 211.46 N (↓),

EX = 161.8 kN (→), EY = 80.9 kN (↑).
13. AX = 1.76 N (→), AY = 3.20 N (↑), FC = 3.52 N.
14. 16.41º.
ii
Soluções
Capítulo 3 - Sistemas reticulados planos
1. a) FCE = 2080 N (compressão), FBE = 0 N e FBD = 1920 N (tração); b) FAB = 1920 N (tração), FAC
= 2080 N (compressão).
2. FCB = 2.83 kN (compressão), FCD = 2.83 kN (tração) e FAH = 0 kN.
3. FMH = 0.1401 kN (tração) e FEF = 0.1210 kN (compressão).
4. FAC = 1.16 kN (tração), FCB = 3.17 kN (compressão), FCD = 3.20 kN (tração) e FCE = 0.75 kN
(compressão).
5. FBG = 195.75 N (compressão) e FCG = 317.06 N (compressão).
6. FJE = 2166.8 N (tração) e FHF = 1162.1 N (compressão).
7. FBK = 0 N.
8. FFH = 1.25 kN (tração) e FEH = 0.33 kN (compressão).
9. FCJ = 3.29 kN (tração) e FGJ = 0 kN.
10. FCE = 8.00 kN (compressão), FBD = 0.36 kN (tração) e FBG = 1.26 kN (compressão).
Capítulo 4 - Atrito seco
1. Ocorre em A.
2. µ = tg 30º; F = 150 N.
3. a) Fmín = 85.58 N; Fmáx = 461.55 N; b) Fa = 73.62 N (sentido ascendente do plano).
4. a) Não pode ser travada; b) Pode ser travada.
5. M  b 
P=  − c 
a × r  µ S 
6. NA = NB = 203.7 N.
7. θ = 25.25º.
iii
Soluções
8. P = 2.39 kN.
9. a) F = 49.45 N; b) F = 54.87 N.
10. a) 7.75 N; b) 3.23 N.
11. a) 17.97 kN; b) 14.87 kN; c) 0.5 m.
12. M = 628.10 N⋅mm e F = 4.83 N.
13. a) 96.36 N; b) 10.26 N.
14. µs = 0.0637.
15. MA = 223.41 N⋅m
16. MA = 1.535 kN⋅m e µs = 0.214
Capítulo 5 - Geometria de massas
1. a) x = 60 mm e y = 99.02 mm; b) Sx = 2.201×106 mm3 e Sy = 1.334×106 mm3; c) J = 417.577× 106
mm4.
2. a) x = −8.138 mm e y = −6.073 mm; b) Sx = -447.7 mm3 e Sy = -600.0 mm3; c) Ix = 3236.3 mm4,

Iy = 5361.5 mm4 e Pxy = 3624.0 mm4; d) kx = 6.625 mm e ky = 8.528 mm; e) J = 8597.8 mm4.
3. a) x = −76.32 mm e y = −10.96 mm; b) Sx = -18.302×103 mm3 e Sy = -127.607×103 mm3;
c) Ix = 698×103 mm4, Iy = 10.03×106 mm4 e Pxy = 1.68×106 mm4; d) kx = 20.435 mm e

ky = 77.473 mm; e) Imáx = 10.33×106 mm4, Imín = 404.1×103 mm4 e θn = 9.915º (sentido horário).
4. a) x = −0.189 mm e y = 0.947 mm; b) Ix = 12.417 m4, Iy = 4.302 m4e Pxy = -4.114 m4;
c) Imáx = 14.138 m4, Imín = 2.582 m4 e θn = 22.70º (sentido anti-horário); d) Imáx = 8.225 m4,
Imín = 2.087 m4 e θn = 34.57º (sentido anti-horário).
5. a) Ix = 544.1×103 m4, Iy = 505.0×103 m4e Pxy = -9.958×103 m4; b) Ix = 966.5×103 m4,

Iy = 2.087×106 m4 e Pxy = -717.9×103 m4; c) Ix = 624.1×103 m4, Iy = 2.429×106 m4 e
Pxy = -126.4 ×103 m4.
iv
Soluções
6. a) Ix = 740.00×103 mm4, Iy = 170.00×106 mm4e Pxy = 0 mm4; b) Ix = 1.218×106 mm4,

Iy = 790.4×106 mm4e Pxy = 767.7×103 mm4; c) Ix = 1.640×106 mm4, Iy = 920.0×103 mm4 e
Pxy = 900.00×103 mm4; d) Ix = 574.8×103 mm4, Iy = 665.2×103 mm4 e Pxy = 434.5×103 mm4.
7. a) x = 0.36 cm e y = 9.09 cm ; b) Sx = 1822.22 cm3 e Sy = 72.00 cm3; c) Ix = 21.553×103 cm4,
Iy = 4.613×103 cm4 e Pxy = 702.0 cm4; d) kx =10.369 cm e ky = 4.797 cm; e) Imáx = 21.582 × 103
cm4, Imín = 4.584×103 mm4 e θn = 2.37º (sentido horário); f) Imáx = 4.989×103 cm4,
Imín = 4.587×103 cm4 e θn = 6.65º; g) Ix = 4.939×103 cm4, Iy = 4.638×103 cm4 e Pxy = 141.7 cm4;
8. a) x = 4.468 cm e y = −4.384 cm ; b) Ix = 713.216 cm4, Iy = 568.699 cm4 e Pxy = -525.904 cm4;
c) Sx = -114.863 cm3 e Sy = 117.058 cm3; d) kx = 5.217 cm e ky = 4.370 cm; e) J0 = 1281.579 cm4.
v
Soluções
vi
CAPÍTULO 1
SISTEMAS DE FORÇAS
1
2
Capítulo 1 - Sistemas de Forças Ricardo Branco © 2012
1. O gancho representado na figura está solicitado por três forças com intensidades e direções
conhecidas. Determine a magnitude da força resultante e a sua direção com a horizontal. Resolva o
problema também por via gráfica.
Figura 1
2. Considere a união estrutural da figura. Determine a magnitude da força resultante e a sua direção
com a vertical. Resolva o problema, considerando os sistemas de eixos a) xy e b) x’y’. Comente os
resultados obtidos.
Figura 2
3
3. Ao elemento estrutural representado na figura estão fixos três cabos flexíveis. Determine a amplitude
do ângulo θ de modo a que a força resultante tenha a direcção de x'.
Figura 3
4. Para a posição representada na figura seguinte, determine o momento provocado pela força de 890 N:
a) no ponto B; b) no ponto A.
Figura 4
4
5. Na figura seguinte está representado um mecanismo de controlo de potência de um avião. Determine

o momento provocado pela força de 100 N no centro de rotação do: a) apoio A; b) apoio B.
Figura 5
6. Por razões funcionais, foi necessário alterar as dimensões do medidor de binário da figura.
Acrescentou-se uma haste, com comprimento d, que inicialmente não existia. Determine o factor de
correção que deve ser aplicado aos valores lidos no mostrador da nova configuração geométrica.
Figura 6
7. O guindaste representado está a exercer uma força de 50 kN por intermédio de um cabo flexível.
Determine o momento provocado por esta força em A.
Figura 7
5
Resolução do problema n.º7

O momento em A provocado pela força de 50 kN pode ser calculado através do produto da força de
50 kN pela distancia b (representada na figura 7-1).
Figura 7-1
Considerando positivo o sentido anti-horário, temos em A um momento negativo, que pode ser obtido
através da expressão seguinte:
M A = −50 ×103 × 3 ⇔ M A = −150 ×103 N ⋅ m
Este momento pode ser também determinado, por exemplo, a partir das projeções ortogonais da força
de 50 kN (ver figura 7-2).
Figura 7-2
Nesta abordagem a força de 50 kN é substituída pelas suas componentes ortogonais devendo estudar-se
isoladamente o momento provocado por cada uma das componentes relativamente ao ponto A. Assim,
torna-se necessário calcular previamente as distâncias b1 e b2 representadas na figura 7-3.
6
Figura 7-3
A expressão do momento, neste caso, conduzirá a:
M A = − Fx ⋅ b2 − Fy ⋅ b1 ⇔ M A = −50
14 × 10
42
3
×4
sin43º × 31×4sin
36 24 3º − 50
36 14 ×10
42
3
×4 3º × 31×4
cos436 cos
24 3º ⇔
36
Fx b2 Fy b1
(
14442444
2
3
2
)
⇔ M A = −150 × 10 × sin 36º + cos 36º ⇔ M A = −150 ×10 N ⋅ m
3 3
=1
Os cálculos efetuados demonstram que momento MA é igual ao valor obtido anteriormente. Conclui-se,
assim, que o momento de uma força em relação a um ponto pode ser obtido pela soma dos momentos
das projeções da força em relação ao dito ponto.
8. Considere que no cabo flexível CD está a ser exercida uma força de 200 N. Determine os momentos
provocados nos apoios A e B do cilindro hidráulico se: a) θ=0º; b) θ=15º.
Figura 8
7
9. Uma força de 50 N é aplicada no plano horizontal na extremidade da chave. Determine o momento

provocado em torno do: a) eixo z; b) eixo y; c) eixo x. Interprete o significado físico dos momentos.
Figure 9
10. Determine o momento aplicado no parafuso A, admitindo que a força F, aplicada na extremidade da
chave de parafusos, tem uma intensidade de 50 N.
60º
0.25 m
A
0.02 m
Figura 10
11. A força de 35 N está aplicada no plano vertical inclinada 75º relativamente ao eixo w. Determine o
momento provocado em torno do eixo y. Interprete o significado físico deste momento.
Figure 11
8
12. Considere a força vertical de 60 N aplicada na chave-inglesa da figura. Determine o momento

provocado pela força referida em torno: a) do eixo w; b) do eixo x; c) do eixo y.
Figura 12
13. Três varetas de controlo de um mecanismo estão ligadas à alavanca ABC, exercendo sobre esta
última as forças indicadas na figura seguinte. a) Substitua as três forças por um sistema força-binário
equivalente aplicado no ponto B; b) Determine a força única equivalente ao sistema força-binário
obtido na alínea anterior, especificando o seu ponto de aplicação sobre a alavanca.
Figura 13
14. Para o perfil em I representado: a) calcule o sistema força-binário equivalente aplicado no ponto A;
b) substitua as duas forças por uma força única equivalente, aplicada no bordo inferior do perfil,
especificando o seu ponto de aplicação relativamente ao ponto A.
Figura 14
9
15. Os cabos representados na figura transferem para a chapa as forças indicadas. Substitua este sistema
de forças por: a) um sistema força-binário equivalente aplicado no ponto B; b) uma força única
colocada sobre a linha a tracejado, sabendo que está localizada a meio da chapa.
Figura 15

a) Para fazer a substituição pedida, é necessário calcular uma força e um binário que provoquem os
mesmos efeitos em B. Sabe-se que a força equivalente é igual ao somatório das forças existentes na
peça e que o binário equivalente corresponde à soma dos momentos das forças originais calculados
em relação ao ponto pretendido. Então, para o DCL da figura seguinte, ter-se-á apenas de calcular
os somatórios das forças e de momentos em relação ao ponto B.
Figura 15-1
Efetuando os cálculos referidos atrás, obtém-se:
10
∑ Fx = 6.6 kN ∑ Fx = 6.6 kN
 
∑ Fy = 3.0 − 3.0 ⇔ ∑ Fy = 0.0 kN
 
∑ M B = −3.0 × 70 + 6.6 × 100 ∑ M B = 450 kN ⋅ mm
De acordo com os cálculos efetuados, as três forças aplicadas originalmente na chapa (figura 15-2a)
podem ser substituídas por um sistema força-binário com ponto de aplicação em B, desde que a força e o
binário tenham as características representadas na figura 15-2b.
a) b)
Figura 15-2
b) A substituição deste sistema de forças por uma força única obedecerá aos mesmos princípios
enunciados na alínea anterior (a força única deve causar efeitos equivalentes em termos de forças e
binários). Para este caso, tendo em conta os cálculos já efetuados para o ponto B (ver figura 15-3b),
a força F (assinalada na figura 15-3c) deve ser idêntica à força existente em B e o seu ponto de
aplicação (d) deve ser tal que o momento provocado por ela seja idêntico ao momento existente em B.
a) b) c)
Figura 15-3
11
As equações de equilíbrio que traduzem fisicamente estas igualdade são dadas por:

 Fx = F  F = 6.6 kN  F = 6.6 kN
  
 Fy = 0.0 kN ⇔  ⇔
  d = 68.18 mm
450 = F × d d =
450 
 6.6
O sistema constituído por uma força única equivalente ao que estava inicialmente aplicado será aquele
que se esquemática na figura seguinte (força de 6.6 kN a apontar para a esquerda com ponto de aplicação
a 68.18 mm do topo superior no sentido do topo interior da chapa).
Figura 15-4
16. Para o veículo pesado representado na figura determinou-se que os pesos nos pontos A, B e C são
respetivamente iguais a 7.6 kN, 24.5 kN e 15.6 kN. Substitua este sistema de forças por uma força
resultante equivalente, indicando o seu ponto de aplicação relativamente à roda E.
Figura 16
12

A força única a aplicar deve ser tal que cause o mesmo efeito em termos de forças e de binários no
ponto E. Nesse sentido, podemos começar por determinar o somatório das forças e o somatório dos
momentos em E para o carregamento indicado no enunciado. Para esse carregamento podemos obter o
diagrama de corpo livre representado na figura seguinte.
Figura 16-1
Efetuando os cálculos, temos:
∑ Fx = 0 ∑ Fx = 0 kN
 
∑ Fy = −7.6 − 24.5 − 15.6 ⇔ ∑ Fy = −47.7 kN
 
∑ M B = 15.6 × 90 + 24.5 × (90 + 425) + 7.6 × (90 + 425 + 180) ∑ M B = 19759 kN ⋅ cm
Com base nos cálculos anteriores, sabemos que a força única deve ter uma intensidade de 47.7 kN e
deve provocar um momento em E igual a 19759 kN·cm (sentido anti-horário). Portanto, podemos
efetuar um novo diagrama de corpo livre para esta nova situação (Figura 16-2).
Figura 16-2
Assim, podemos escrever as seguintes equações:
13

 Fx = 0 kN  Fx = 0 kN  Fx = 0 kN
  
 Fy = 47.7 kN ⇔  Fy = 47.7 kN ⇔  Fy = 47.7 kN
  
19759 = 47.7 × d d = 19759 d = 414 cm
 47.7
Em resumo, o sistema constituído por uma força única equivalente ao que estava inicialmente definido é
quele que se esquematiza na figura 16-3 (força de 47.7 kN a apontar para baixo com ponto de aplicação
a 414 cm do ponto E).
Figura 16-3
14
CAPÍTULO 2
EQUILÍBRIO DE CORPOS RÍGIDOS
15
16
Capítulo 2 - Equilíbrio de corpos rígidos Ricardo Branco © 2012
1. O veículo representado na figura tem um peso de 80 kN e centro de gravidade em G. A escada, que

se move por ação do cilindro hidráulico ED, tem um peso de 5000 N e centro de gravidade em F.
Determine: a) as reações nas rodas; b) as forças que atuam em C, D e E.
Figura 1
2. Supondo que o mecanismo esquematizado na figura está em equilíbrio e que as forças de atrito são
desprezáveis, determine a intensidade da força F, sabendo que M = 1040 N⋅cm, AB = 5 cm,
BC = 16.5 cm e α = 53º.
Figura 2
3. Uma caravana, com peso de 10.68 kN, está ligada a uma carrinha de peso igual a 12.90 kN, por
intermédio da articulação esférica D. Determine: a) as reações em cada uma das seis rodas,
17
assumindo que a carrinha e a caravana estão em repouso; b) a carga adicional devida à caravana em
cada uma das rodas da carrinha.
Figura 3
4. Uma haste delgada de comprimento L e peso P está ligada a dois cursores que deslizam livremente
ao longo das guias representadas na figura. Deduza uma função que relacione a amplitude de θ com a
amplitude de β. Determine os valores das reações A e B em função do peso da haste.
Figura 4
Neste problema pretende-se obter uma função que relacione as amplitudes de θ e β. Ou seja:
θ = f(β)
A função representada genericamente em cima pode ser deduzida a partir da análise do diagrama de
18
corpo livre da haste AB. Como se verifica na figura 4, a haste AB está apoiada nas extremidades por
intermédio de duas guias que permitem a translação dos apoios segundo as direções assinaladas a
tracejado na figura 4-1. Para cada apoio é, apenas, impedida a translação na direção perpendicular à
linha a tracejado. Por isso, as reações A e B devem ser representadas numa direção perpendicular à
linha de ação das guias. Neste diagrama de corpo livre foi, ainda, incluído o peso próprio da haste AB
que atua no seu centro de gravidade (assumindo que a barra é homogénea podemos considerar que o
centro de gravidade coincide com o seu ponto médio).
Figura 4-1
As equações de equilíbrio serão dadas por:

∑ Fx = 0 − A + B sin β = 0
 
∑ Fy = 0 ⇔ − P + B cos β = 0
 
∑ M A = 0 − P ×  × sin θ  − B sin β × (L × cos θ ) + B cos β × (L × sin θ ) = 0
L
 2 
Resolvendo a segunda equação em ordem a P e substituindo o resultado na terceira equação, obtém-se:

− A + B sin β = 0

 P = B cos β

− B cos β ×  × sin θ  − B sin β × (L × cos θ ) + B cos β × (L × sin θ ) = 0
L
 2 
Dividindo a terceira equação por B e L (variáveis comuns a todos os termos), teremos:
19
 
 
 
 ⇔
 1 1
− cos β × sin θ − sin β × cos θ + cos β × sin θ = 0  cos β × sin θ = sin β × cos θ
 2 2
Dividindo, agora, ambos os membros da equação por cos β e posteriormente por cos θ chegamos a:
 
  
  
 ⇔ ⇔
 cos β × sin θ sin β × cos θ  sin θ cos θ θ = arc tg (2 tg β )
 =  = 2 tg β × 
 2 × cos β cos β  cos θ cos θ
Os valores das reações A e B (definidos em função do peso da haste) podem ser calculados através das
duas primeiras equações. Resolvendo-as em ordem a A e B, ficará:
 
 A = B sin β  A = P tgβ
 
 ⇔
 P  P
B = B =
 cos β  cos β
Uma conclusão que emerge das equações anteriores é o facto de para β=90º serem necessárias reações
com magnitude infinita para que a barra se mantenha em equilíbrio. Ora, isso mostra que sem a
existência de atrito nas guias seria impossível equilibrar a haste já que as guias ficariam na vertical, e,
por isso, não seria possível anular o peso próprio da haste.
5. O pino B está ligado ao elemento ABC e pode deslizar livremente segundo a ranhura existente na
placa. Desprezando o efeito do atrito, determine o binário M que é necessário aplicar para manter o
sistema em equilíbrio quando θ = 30º.
Figura 5
20
6. Considere a grua representada na figura. Sabendo que o automóvel tem um peso de 20 kN determine
as forças que atuam em B, C e D.
Figura 6
7. O veículo representado na figura encontra-se em equilíbrio. Para a força aplicada no balde, e

desprezando o peso próprio dos componentes, determine as forças em A, B, C e D.
Figura 7
21
8. Na figura seguinte está representada uma grua portuária. A força no cabo DE para a situação de
equilíbrio representada é de 19857 kN. Determine as forças que atuam em A, B, C e D.
Figura 8
Para calcular as forças pedidas é necessário analisar r três diagramas de corpo livre diferentes. Neste
caso, podemos começar por analisar a roldana cujo DCL está representado na figura 8-1.
Figura 8-1
Em D foram impedidas as translações sendo apenas possível a rotação no plano. A força no cabo DE é
igual a 19857 N (dado no enunciado). As equações de equilíbrio são dadas por:
22
∑ Fx = 0 − T cos 18º + Dx + 19857 sin 8º = 0  Dx = 16.122 × 103 N

  
∑ Fy = 0 ⇔ − T sin 18º + D y − 19857 cos 8º = 0 ⇔  Dy = 25.800 × 10 N
3
  
∑ M D = 0 T × r − 19857 × r = 0 T = 19.857 ×10 N
3
Seguidamente, será analisada a haste ACD. As forças em D são já conhecidas, porém devem ser
representadas com sentidos contrários aos da figura 8-1 porque a haste ACD forma com a roldana um
par ação-reação.
Figura 8-2
As equações de equilíbrio para o DCL anterior são dadas por:
∑ Fx = 0  Ax + C x − 16.122 × 103 = 0
 
∑ Fy = 0 ⇔  Ay + C y − 25.800 ×10 = 0
3
 
∑ M A = 0 C y × 3.0 − C x × 2.0 − 25.800 × 10 × 9.15 sin 55º +16.122 × 10 × 9.15 cos 55º = 0
3 3
A partir destas equações não é, ainda, possível obter nenhuma das incógnitas pretendidas. Todavia,
como são necessários três diagramas de corpo livre, analisaremos em seguida o cilindro BE. Em C, pelo
motivo referido anteriormente, as forças têm sentidos contrários aos representados na figura 8-2.
Figura 8-3
23
As equações de equilíbrio, para este último diagrama de corpo livre, são dadas por:

∑ Fx = 0  Bx − C x = 0 B − C = 0
   x x
∑ Fy = 0 ⇔  B y − C y = 0 ⇔ By − C y = 0
  
∑ M B = 0  − C y × 1 .5 + C x × 2 . 0 = 0 C x = 1.5 × C y
 2 .0
Substituindo a última equação na quarta e resolvendo as restantes equações obtemos os seguintes

resultados:
C x = 54.4 ×103 N

C y = 72.5 ×10 N
3

 Bx = 54.4 × 10 N
3

 B y = 72.5 ×10 N
3

 Ax = −38.3 ×10 N
3
 A = −46.7 ×103 N
 y
As forças com sinal negativo devem ser representadas com sentidos contrários àqueles que foram
considerados inicialmente nos diagramas de corpo livre respetivos.
9. O robô, representado na figura é utilizado numa linha de montagem de aeronaves ligeiras. A sua
tarefa consiste em movimentar motores com peso de 10 kN. Para a posição indicada, determine as
forças que atuam em A, B e C.
Figura 9
24
10. A plataforma elevatória representada na figura é utilizada em tarefas de manutenção da rede elétrica.
Sabendo que o homem que se encontra dentro do balde tem um peso de 900 N, determine as forças
que atuam em A, B e C. Despreze o peso próprio dos componentes do equipamento.
Figura 10
11. O veículo pesado, representado na figura, encontra-se em equilíbrio. Sabe-se que o contentor tem um
peso de 375 kN e que o seu centro de gravidade está localizado em G. Desprezando os pesos próprios
dos restantes componentes, determine as forças que atuam em A, B e C.
Figura 11
25
12. Considere o sistema mecânico representado na figura. O trator tem uma massa de 4 000 kg e centro
de gravidade em B. O contentor, completamente carregado, pesa 240 kN e tem centro de gravidade
em A. O acionamento do contentor é efetuado por intermédio de dois cilindros hidráulicos DC, um
de cada lado do contentor. Admitindo que o sistema mecânico se encontra em equilíbrio, determine:
a) as reações nas rodas F e G; b) forças que se exercem em C, D e E.
Figura 12
13. O dispositivo representado na figura tem como função manter fechada uma porta de elevador. A
mola tem um constante elástica k = 2.5 N/cm e que na posição representada sofreu um alongamento
de 25 mm. Determine as forças que atuam em A e C.
Figura 13
Inicialmente, podemos começar por representar o diagrama de corpo livre do suporte ABC, como
mostra a figura 13-1. Há que considerar o apoio em A (apoio duplo), a força provocada pela mola (FB)
e a reação em C (FC). Esta última deve-se ao contacto da roda com a superfície e, por isso, deve ser
representada perpendicularmente à superfície.
26
Figura 13-1
As equações de equilíbrio para o DCL anterior serão dadas por:
∑ Fx = 0  Ax − FC sin 30º = 0
 
∑ Fy = 0 ⇔  Ay + FC cos 30º − FB = 0
 
∑ M A = 0 − Fm ×150 + FC sin 30º×100 − FC cos 30º×250 − FB ×150 = 0
Seguidamente, podemos analisar, isoladamente, a mola. De acordo com o enunciado houve um

alongamento no seu comprimento de 25 mm. Assim, teremos o seguinte diagrama de corpo livre:
Figura 13-2
Note-se que FB tem sentido contrário ao assinalado na figura 13-1. Admitindo que a mola tem um
comportamento linear elástico (e sendo conhecida a sua constante de rigidez) podemos escrever a
seguinte igualdade:
FB = k ⋅ ∆l ⇔ FB = 2.5 ×10 2 ⋅ 25 ×10 −3 ⇔ FB = 6.25 N
Substituindo este resultado nas equações de equilíbrio que foram obtidas para o diagrama de corpo
livre da figura 13-1, temos:
∑ Fx = 0  Ax − FC sin 30º = 0  Ax = 1.76 N

  
∑ Fy = 0 ⇔  Ay + FC cos 30º −6.25 = 0 ⇔  Ay = 3.20 N
  
∑ M A = 0  FC = 3.52 N
−3 −3 −3
− 6.25 ×150 × 10 + FC sin 30º×100 ×10 + FC cos 30º×250 × 10 = 0
27
Concluímos que as componentes horizontal e vertical da força no apoio A são dadas, respetivamente,
por 1.76 N e 3.20 N. A força resultante em C é de 3.52 N.
14. Uma mola, com comprimento inicial de 1.5 m e k = 400 N/m, é usada para fixar numa superfície
circular duas polias iguais (A e B), cada uma delas com uma massa de 20 kg. A montagem é efetuada
de modo a que a mola fique perfeitamente horizontal. Determine para estas condições, admitindo que
o atrito na superfície circular é desprezável, a amplitude de θ.
Figura 14
28
CAPÍTULO 3
SISTEMAS RETICULADOS PLANOS
29
30
Capítulo 3 - Sistemas reticulados planos Ricardo Branco © 2012
1. Uma passagem para peões foi suspensa por intermédio do sistema reticulado plano representado na
figura. Determine as forças que atuam nas barras a) CE, CD e BD; b) AC e AB. Indique se as barras
se encontram em tração ou em compressão.
Figura 1
2. O sistema reticulado plano representado na figura faz parte da estrutura de uma ponte ferroviária.
Determine as forças que atuam nas barras CB, CD e AH. Indique se as barras se encontram em tração
ou em compressão.
Figura 2
31
3. A cobertura de um pavilhão desportivo vai ser concebida a partir de um sistema reticulado plano
semelhante ao da figura. Determine as forças que atuam nas barras MH e EF. Indique se as barras se
encontram em tração ou em compressão.
Figura 3
4. O sistema reticulado plano da figura seguinte vai ser utilizado no telhado de uma nave industrial.
Determine as forças que atuam nas barras AC, CB, CD e CE. Indique se as barras se encontram em
tração ou em compressão.
Figura 4
32
5. Um teto falso é suspenso por intermédio do sistema reticulado plano da figura seguinte. Determine as
forças que atuam nas barras BG e CG, indicando se estão em tração ou em compressão.
Figura 5
Podemos calcular, previamente, as reações nos apoios da estrutura. Na figura seguinte, está
representado o respetivo diagrama de corpo livre. Note-se, que em E, por se tratar de um apoio duplo,
foram consideradas duas reações (Ex e Ey) enquanto em I, por se tratar de um apoio simples, temos uma
única reação (Iy) perpendicular à superfície.
Figura 5-1
As equações de equilíbrio correspondentes são dadas por:
33
∑ Fx = 0  E x + 133.8 = 0  E x = −133.8 N
  
∑ Fy = 0 ⇔  E y + I y − 400 + 148.6 = 0 ⇔  E y = −185.9 N
  
∑ M E = 0 400 ×12.0 − 148.6 × 12.0 + 133.8 × 3.6 − I y × 8.0 = 0  I y = 437.3 N
Os sinais negativos de Ex e Ey indicam que os sentidos destas reações devem ser invertidos em relação
àqueles que foram inicialmente representados na figura 5-1. Para determinar as forças nas barras BG e
CG (aplicando o método de Ritter), podem ser analisadas os cortes 1-1 e 2-2, representados na figura:
Figura 5-2
Analisando a parte esquerda do corte 1-1, e admitindo esforços axiais de tração nas barras cortadas,
obtém-se o diagrama de corpo livre da figura 5-3.
Figura 5-3
A amplitude de β pode ser calculada analisando o triângulo retângulo definido pela barra AF, conforme
representado na figura 5-3b. Temos então:
34
3.6 3.6
tg β = ⇔ β = arc tg ⇔ β = 42º
4.0 4.0
As equações de equilíbrio correspondentes estão indicadas a seguir:
∑ Fx = 0  F1 × cos 42º + F2 × cos 42º + F3 + 133.8 = 0  F3 = 145.4 N

  
∑ Fy = 0 ⇔ − F1 × sin 42º − F2 × sin 42º −400 + 148.6 = 0 ⇔  F1 = −180.0 N
 − F × sin 42º×4.0 − 400 × 4.0 + 148.6 × 4.0 + 133.8 × 3.6 = 0  F = −195.8 N
∑ M A = 0  2  2
Analisando, agora, o corte 2-2, admitindo forças axiais de tracção nas barras desconhecidas obtemos o
diagrama de corpo livre da figura 5-4. Note-se, que como F3 é positivo (força de tracção) a força
afasta-se do nó, tal como se representa na figura seguinte.
Figura 5-4
As equações de equilíbrio são dadas por:
∑ Fx = 0  F4 + 133.8 + 145.4 = 0  F4 = −279.2 N

  
∑ yF = 0 ⇔  437 .7 + 148.6 − 400 + F5 + F6 = 0 ⇔  F5 = 130.8 N
 − F × 4 − 437.7 × 4 − 148.6 × 8 − 133.8 × 3.6 + 400 × 8 − 145.4 × 7.2 = 0  F = −317.1 N
∑ M J = 0  6  6
Concluímos que F6 é uma força de tração. Na tabela seguinte, resumem-se os resultados obtidos e
indicam-se, também, os tipos de forças que atuam nestas duas barras.
Barra Força [N] Tipo

BG (F2) 195.75 Compressão
CG (F6) 317.10 Compressão
Tabela 1
35
6. Um pavilhão desportivo terá uma estrutura metálica concebida a partir de um sistema reticulado
plano semelhante ao da figura seguinte. Para o carregamento indicado, determine as forças que atuam
nas barras JE e HF.
Figura 6
7. O sistema reticulado plano representado faz parte da estrutura de uma ponte metálica. Determine a
força que actua na barra BK e indique se é de tracção ou de compressão.
Figura 7
36
Na figura 7-1 está representado o diagrama de corpo livre necessário para determinar as reações nos
apoios do sistema reticulado plano em análise. Em A temos um apoio duplo ao qual correspondem as
reações Ax e Ay. Em E temos um apoio simples que possui, apenas, a reação Ey que foi marcada numa
direção perpendicular à superfície.
Figura 7-1
As equações de equilíbrio, neste caso, são dadas por:
∑ Fx = 0  Ax − 4.5 = 0  Ax = 4.5 kN
  
∑ Fy = 0 ⇔  Ay + E y − 8.0 = 0 ⇔  Ay = 4.833 kN
  
∑ M A = 0 − 8.0 × 5.4 + 4.5 × 2.0 + E y × 10.8 = 0  E y = 3.167 kN
Embora seja apenas pedida a força na barra BK é necessário analisar dois cortes. Assim, através da
análise do corte 1-1 é possível conhecer a força que atua na barra BC. O conhecimento desta força
permitirá estudar o corte 2-2 posteriormente, já que passam a existir apenas duas incógnitas em B (a
força em BC passa a ser conhecida) e o número total de incógnitas reduz-se de quatro para três.
Figura 7-2
37
Analisando a parte esquerda do corte 1-1 (note-se, porém, que também poderia ser estudada a parte
direita), e admitindo esforços axiais de tração nas barras cortadas, obtemos o diagrama de corpo livre
representado na figura 7-3.
Figura 7-3
A amplitude de β pode ser determinada analisando o triângulo retângulo da figura 7-3b. Temos então:
2.7 2.7
tg β = ⇔ β = arc tg ⇔ β = 34.02º
4.0 4.0
As equações de equilíbrio correspondentes estão indicadas a seguir. Todavia, é apenas necessário

resolver a terceira equação, a partir da qual se determina o valor de F1.
∑ Fx = 0  
  
∑ yF = 0 ⇔  ⇔ 
 − 4.833 × 2.7 + 4.5 × 4.0 + F × 4.0 = 0  F = −1.238 kN
∑ M I = 0  1  1
O sinal negativo indica que F1 é uma força de compressão. Como se constata no diagrama de corpo
livre anterior, esta força foi arbitrada como sendo de tracção (afasta-se do nó). Deste modo, no DCL do
corte 2-2, é necessário marcar a força de modo a provocar compressão. Como se verifica na figura 7-4,
o sentido de F1 foi invertido, apontando agora para o nó.
Figura 7-4
38
Para calcular a força BK (que corresponde à incógnita F4), resta escrever as equações de equilíbrio
para o diagrama de corpo livre anterior. Temos então:

∑ Fx = 0  
  
∑ Fy = 0 ⇔  ⇔
   F = 0 kN
∑ M J = 0 − 4.833 ×
2.7
+ 4.5 × 2 − 1.238 × 2 + F4 × cos 34.2 ×
2.7
+ F4 × sin 34.2 × 2 = 0  4
 2 2
O resultado nulo mostra que esta barra não está nem em tração nem em compressão. Assim, a coluna
que caracteriza o tipo de esforço da tabela seguinte fica em branco.
Barra Força [kN] Tipo

BK (F4) 0 -
Tabela 2
8. O tabuleiro de uma ponte rodoviária é suspenso por uma estrutura semelhante à representada na
figura. Determine a força que atuam nas barras FH e EH. Indique se as barras se encontram em tração
ou em compressão.
Figura 8
O primeiro passo será determinar as reações nos apoios do sistema reticulado plano. Na figura seguinte
está representado o diagrama de corpo livre apropriado. Há, neste caso, a considerar um apoio duplo
em B e um apoio simples em A. Ao primeiro, correspondem duas reações (Bx e By) enquanto ao segundo
corresponde uma única reação perpendicular à superfície (Gy).
39
Figura 8-1
As equações de equilíbrio para o DCL anterior são dadas por:
∑ Fx = 0  Bx − 4.0 = 0  Bx = 4.0 kN
  
∑ Fy = 0 ⇔  B y + G y − 3.0 = 0 ⇔  B y = 4.5 kN
  
∑ M A = 0 G y × 4.0 + 4.0 × 3.0 − 2.0 ×1.0 − 4.0 × 1.0 = 0 G y = −1.5 kN
Com a reação Gy é negativa, ter-se-á de inverter, em cálculos futuros, o sentido que lhe foi atribuído no
diagrama de corpo livre da figura 8-1. Assim sendo, a força passará a apontar para baixo (ver figura
seguinte). Para determinar os esforços das barras FH e EH podem ser utilizados os dois cortes que se
esquematizam na figura 8-2.
Figura 8-2
40
Seguidamente, será analisado o corte 1-1. Por opção considera-se a parte abaixo do tracejado 1-1
embora se possa analisar a parte acima do tracejado. No diagrama de corpo livre deste corte,
representado na figura 8-3a, admitiu-se que os esforços axiais nas barras cortadas seriam de tração, ou
sejam afastam-se dos nós.
Figura 8-3
As amplitudes de θ1 e θ2 , tendo em conta as dimensões representadas nas figuras 8-3b e 8-3c, podem
ser determinadas, respetivamente, pelas expressões seguintes:
2.0 2.0 2.0 2.0

tg θ1 = ⇔ θ1 = arc tg ⇔ θ1 = 45.0º e tg θ 2 = ⇔ θ 2 = arc tg ⇔ θ 2 = 33.7 º
2.0 2.0 3.0 3.0
∑ Fx = 0 − F × sin 45.0º + F2 × sin 33.7º = 0  F = 0.849 kN

 ⇔ 1 ⇔ 1
∑ Fy = 0  − 1 . 5 + F1 × cos 45.0º + F2 × cos 33.7º = 0  F2 = 1.082 kN
O passo seguinte consiste na análise do corte 2-2 (parte à direita do tracejado). A força F2 (1.082 kN),
tal como se verificou antes, deve ser de tração (afasta-se do nó onde está aplicada). O diagrama de
corpo livre, para esta situação, será dado por (as forças desconhecidas consideram-se de tração):
1 kN 1 kN
2m 2m 2
2 θ3
F F5 I 0.5 H
F
F4 E
J 1m
b)
θ4 4 kN
θ3 H
0.5 m F
F3
33.7º 1.5
θ4
H
1.082 kN 2
a) c)
Figura 8-4
41
As amplitudes dos ângulos θ3 e θ4, tendo em conta as dimensões representadas nas figuras 8-4b e 8-4c,
são dadas, respetivamente, por:
0.5 0.5 1.5 1.5

tg θ 3 = ⇔ θ 3 = arc tg ⇔ θ 3 = 14.04º e tg θ 4 = ⇔ θ 4 = arc tg ⇔ θ 4 = 36.87 º
2.0 2.0 2.0 2.0
Aplicando o método dos momentos, obtemos:
∑ M J = 0 1× 2 − F4 × cos 36.87º×0.5 − F4 × sin 36.87º×2 = 0

 
∑ FM = 0 ⇔ − 1× 2 − 4 × 1 − 1.082 × cos 33.7º×4 − 1.082 × sin 33.7º×2 − F3 × cos 14.04 × 1.5 − F3 × sin 14.04 × 2 = 0
 4 × 0.5 − 1.082 × cos 33.7º×2 + 1.082 × sin 33.7º×0.5 + F × 1.5 = 0
∑ M H = 0  5
 F4 = 1.25 kN

⇔  F3 = −0.33 kN
 F = −5.57 kN
 5
A força F4 é de tração enquanto a força F3, sendo negativa, será de compressão. Na tabela seguinte
resumem-se os cálculos efetuados.
Barra Força [kN] Tipo

FH (F4) 1.25 Tracção
EH (F3) 0.33 Compressão
Tabela 3
9. Considere a estrutura reticulada plana representada na figura seguinte. Admitindo que esta se
encontra em equilíbrio, determine as forças que atuam nas barras CJ e GJ indicando as que estão em
tracção e as que estão em compressão.
Figura 9
42
10. O sistema reticulado plano representado na figura seguinte e utilizado num tabuleiro de uma ponte
ferroviária. Para o carregamento indicado, determine as forças que atuam nas barras CE, BD e BG.
Indique se estão em tração ou em compressão.
Figura 10
43
44
CAPÍTULO 4
ATRITO
45
46
Capítulo 4 - Atrito Ricardo Branco © 2012
1. Um tubo com raio exterior de 375 mm e peso de 3.5 kN está a ser descarregado através do
dispositivo hidráulico da figura. Considere um coeficiente de atrito estático em A e B igual a 0.4.
Para a posição indicada, determine em que ponto o tubo escorrega primeiro (A, B ou ambos).
Figura 1
2. Um bloco com peso igual a 300 N é colocado num tapete rolante que está em movimento ascendente
a deslocar-se com velocidade constante. Determine o valor mínimo do coeficiente de atrito estático
entre o tapete e o bloco que garante que o bloco é transportado pelo tapete sem escorregar. Determine
também o valor mínimo da força F.
Figura 2
3. Um bloco de 800 N está em repouso num plano inclinado conforme mostra a figura seguinte. Admita
que o coeficiente de atrito estático entre a superfície e o bloco é de 0.25. Determine:
a) os valores máximo e mínimo da força da mola que mantêm o bloco em equilíbrio;
b) a intensidade e a direcção da força de atrito que actua no bloco se a força de compressão na
mola for de 200 N.
47
Figura 3

a) Neste caso, há que considerar o caso em que está iminente o movimento do bloco no sentido
ascendente mas também o caso em que está iminente o movimento do bloco no sentido descendente. Os
dois casos devem ser estudados separadamente.
i) Movimento iminente do bloco no sentido descendente

O diagrama de corpo livre para esta situação deve conter a força da mola (Fm), a reacção normal
exercida pelo plano inclinado sobre o bloco (Rn) e a força de atrito entre o bloco e o plano inclinado
(Fa). Temos então:
Figura 3-1
As equações de equilíbrio, considerando a orientação do sistema de eixos representada na figura 3-1,

serão dadas por:
∑ F x = 0  Fa + Fm − 800 sin 20º = 0  Fm = 85.68 N

 ⇔ ⇔
∑ F y = 0  Rn − 800 cos 20º = 0  Rn = 751.75 N
ii) Movimento iminente do bloco no sentido ascendente

Quando está iminente o movimento do bloco no sentido ascendente há uma inversão do sentido da força
de atrito gerada entre o plano inclinado e o bloco que tenta impedir o movimento. Logo, teremos:
48
Figura 3-2
As equações de equilíbrio, considerando o referencial indicado na figura anterior, serão dadas por:
∑ F x = 0 − Fa + Fm − 800 sin 20º = 0  Fm = 461.55 N

 ⇔ ⇔
∑ F y = 0  Rn − 800 cos 20º = 0  Rn = 751.75 N
Concluímos, que a força da mola que mantém o bloco em equilíbrio varia entre 85.68 N e 461.55 N.
b) Se a mola está sujeita a uma força de compressão de 200 N, significa que o bloco recebe uma força
de igual magnitude mas de sentido contrário, tal como se mostra no diagrama de corpo livre seguinte.
Figura 3-3
As equações de equilíbrio serão dadas por:
∑ F x = 0  Fa + 200 − 800 sin 20º = 0  Fm = 73.62 N

 ⇔ ⇔
∑ F y = 0 R
 n − 800 cos 20 º = 0  Rn = 751.75 N
NOTA:
Se a força de atrito tivesse sido marcada no diagrama de corpo livre anterior com sentido oposto, o
sistema de equações seria dado por:
∑ F x = 0 − Fa + 200 − 800 sin 20º = 0  Fm = −73.62 N

 ⇔ ⇔
∑ y
F = 0 R
 n − 800 cos 20 º = 0  Rn = 751.75 N
49
O sinal negativo de Fm obtido, neste segundo caso, mostrar-nos-ia que o sentido correcto seria
contrário àquele que estaria representado nesse diagrama de corpo livre. Mas, independentemente do
diagrama de corpo livre estudado, a conclusão seria a mesma conclusão (como seria, aliás, de esperar).
4. Um calce de travão é usado para travar um sistema solicitado por um binário de 5 N⋅m. Admita que o
coeficiente de atrito estático entre o bloco e o calce é igual a 0.3. Determine se a roda pode ser
travada quando é aplicada uma força P com uma intensidade de: a) 30 N; b) 70 N.
Figura 4
5. Para o sistema de travagem manual da figura seguinte, determine o valor mínimo da força P que
garante a travagem da roda. Considere que o coeficiente de atrito estático entre a roda e o bloco de
travão é µS.
Figura 5

Para obter o valor mínimo da força P que garante a travagem da roda podemos começar por
representar o diagrama de corpo livre da alavanca e do calce (figura 5-1). Na alavanca intervêm duas
forças no apoio D e a força P que é aplicada para travar o sistema. No calce actuam também duas
50
forças que são a reacção normal e a força de atrito.
Figura 5-1
Do estudo do equilíbrio do diagrama de corpo livre resulta o sistema de equações seguinte:
∑ F = 0  Dx + Fa = 0
 x

∑ F y = 0 ⇔  Rn + D y − P = 0
 
∑ M D = 0  Rn × b + P × a + µ s × RN × c = 0
Procedendo de modo semelhante para a roda, obtém-se o diagrama de corpo livre da figura seguinte,
onde actuam o binário M, duas reacções no ponto de fixação da roda, a reacção normal devida ao
contacto com o calce e a força de atrito também proveniente desse contacto.
Rn
F a = µ S Rn
M
Ox
r
Oy
Figura 5-2
Aplicando as equações da estática à roda, temos o seguinte sistema de equações:
∑ F = 0 Ox − Fa = 0
 x

∑ yF = 0 ⇔ O y − Rn = 0
 
∑ M O = 0  − M + µ s × RN × r = 0
Substituindo a expressão de Rn na terceira equação do primeiro sistema de equações, obtemos:
M M
− × b + P × a + µS × ×c = 0
µS × r µS × r
Resolvendo a expressão anterior em ordem a P, obter-se-á, então, o valor da força mínima:
M ×b M ×c M  b 
− P×a = + ⇔P=  − c 
µS × r r a × r  µS 
51
6. A espia circular, de 2 mm de diâmetro, representada na figura é solicitada por uma força de 360 N. O
coeficiente de atrito estático entre C e D é igual a 0.5. As ligações em F e G são efectuadas por
intermédio de pinos. Determine a força mínima efectuada pelo parafuso nas superfícies A e B
(considere que estas são polidas podendo aí desprezar-se as forças de atrito).
Figura 6
7. As cunhas A e B fazem parte de um dispositivo de fixação de provetes de uma máquina de ensaios de

tracção. Determine a amplitude do ângulo θ que garante que o provete não escorrega quando
solicitado mecanicamente. Considere que os coeficientes de atrito entre as cunhas e as superfícies C e
D são iguais a 0.1, e que os coeficientes de atrito entre as cunhas e o provete são de 0.6.
Figura 7
52
8. Determine o valor mínimo da força P que permite elevar o cilindro 175 mm. Considere que a mola
helicoidal tem uma constante elástica de 15 kN/m e que o coeficiente de atrito em todas as
superfícies é de 0.35. Despreze o atrito nos roletes e os pesos da cunha e do cilindro.
Figura 8
9. Considerando que o coeficiente de atrito estático entre o bloco e a cunha é igual a 0.2, determine o
valor necessário da força F para fazer subir o bloco com peso de 100 N, se forem:
a) desprezadas as forças de atrito nos roletes;
b) removidos os roletes e se considerar um coeficiente de atrito entre as superfícies de 0.2.
Figura 9
a) Inicialmente, pode ser estabelecido o diagrama de corpo livre do bloco, como se apresenta na figura
seguinte, onde Rn representa a reação normal na superfície de contacto entre o bloco e a cunha, Rr
representa a reação normal no contacto do bloco com o roletes e µS o coeficiente de atrito estático.
53
Figura 9-1
Aplicando as equações da estática, tendo em conta que Fa = µS Rn obtémos:
∑ F x = 0  Rr − Fa cos15º − Rn sin 15º = 0  Rr − 0.2 × Rn cos 15º − Rn sin 15º = 0

 ⇔ ⇔ ⇔
∑ y
F = 0 R
 n cos 15 º − Fa sin 15 º − 100 = 0  Rn cos 15º −0.2 × Rn sin 15º −100 = 0
 Rr = Rn × (0.2 × cos 15º + sin 15º )

  Rr = 49.44 N
⇔ 100 ⇔
 Rn = 0.2 sin 15º − cos 15º  Rn = 109.39 N
Dos cálculos anteriores resulta um força de atrito dada por: Fa = 0.2 × 109.30 ⇔ Fa = 21.86 N.
Seguidamente pode ser representado o diagrama de corpo livre da cunha, onde RS representa a reação
normal do contacto entre a cunha e os roletes, e F é a força aplicada na cunha para deslocar o bloco.
Figura 9-2
As equações de equilíbrio aplicadas à cunha estão indicadas a seguir:
∑ F x = 0  Rn sin 15º − F + Fa cos15º = 0  F = 109.39 sin 15º +21.88 cos15º  F = 49.45 N
 ⇔ ⇔ ⇔
∑ F y = 0  Rs − Rn cos 15º + Fa sin 15º = 0  Rs = 109.39 cos 15º −21.88 sin 15º  Rs = 100.49 N
b) Neste caso, há ainda que considerar a existência de atrito entre a superfície do bloco e a superfície
da parede vertical já que os roletes foram removidos. Assim, é necessário adicionar ao diagrama de
corpo livre do bloco feito anteriormente uma força perpendicular à reação normal que resulta do
contacto entre o bloco e a parede, aqui designada por Fap. Temos então:
54
Figura 9-3
Neste caso, considerando que Fa = µS Rn e Fap = µS Rp, as equações de equilíbrio assumem a forma
seguinte:
∑ F x = 0  R p − Fa cos15º − Rn sin 15º = 0

 ⇔ ⇔
∑ F y = 0  Rn cos15º − Fa sin 15º − Fap − 100 = 0
 R p = Rn × (0.2 × cos15º + sin 15º )  R p = 23.45 N

⇔ ⇔
 Rn × (cos 15º −0.2 × sin 15º ) − 0.2 × Rn × (0.2 × cos 15º + sin 15º ) − 100 = 0  Rn = 121.39 N
Com base nos cálculos anteriores, a força de atrito resultante do contacto entre o bloco e a cunha (Fa) e
a força de atrito resultante do contacto entre o bloco e a parede (Fap) são respectivamente dadas por:
Fa = 0.2 × 121.39 ⇔ Fa = 24.28 N
Fap = 0.2 × 23.45 ⇔ Fap = 4.69 N
Neste caso, há ainda que considerar o efeito da força de atrito resultante do contacto entre a cunha e a
superfície (FaS). O diagrama de corpo livre correspondente está representado na figura seguinte.
Figura 9-4
O sistema de equações para o diagrama de corpo livre anterior será dado por:
55
∑ F x = 0  Rn sin 15º − F + Fa cos15º + FaS = 0  F = 121.39 sin 15º +24.28 cos15º  F = 54.87 N
 ⇔ ⇔ ⇔
∑ F y = 0  Rs − Rn cos 15º + Fa sin 15º = 0  Rs = 121.39 cos 15º −24.28 sin 15º  Rs = 111.48 N
10. Considere o grampo representado na figura seguinte. Pretende-se aplicar uma força de compressão de
600 N nas placas de madeira. O grampo tem uma rosca quadrada de diâmetro médio igual a 10 mm e
passo de 2.5 mm. O coeficiente de atrito estático na rosca é de 0.20. Determine a magnitude mínima
da força F que permite:
a) apertar o grampo;
b) desapertar o grampo.
Figura 10
11. O grampo da figura é constituído por uma rosca quadrada dupla de diâmetro médio igual a 10 mm e
passo de 2 mm. O coeficiente de atrito na rosca é igual a 0.30. Se for aplicado um binário de 40 N⋅m
para apertar o grampo, determine: a) a força exercida nas peças de madeira; b) o binário necessário
para desapertar o grampo; c) o valor de c para que a força aplicada pelo utilizador nas extremidades
do grampo seja inferior a 40 N.
Figura 11
56
12. O dispositivo da figura é utilizado para remover uma ligação cabo-bateria. Considere que o parafuso
utilizado tem um diâmetro médio de 5.0 mm e um passo de 2.0 mm. O coeficiente de atrito estático é
igual a 0.5. Se a força necessária para remover a ligação for igual a 375 N, determine o binário M que
deve ser aplicado e o valor da força Fh.
Figura 12
O parafuso de rosca quadrada pode ser analisado de modo análogo a um plano inclinado onde os
catetos que definem o dito plano são: o perímetro da rosca (2π r) e o avanço do parafuso (p). Portanto,
neste caso, o plano inclinado será definido como se segue:
Figura 12-1
A figura anterior permite-nos determinar a inclinação do plano (θ) que será dada por:
p 2
tg θ = ⇔ tg θ = ⇔ θ = 7.256º
2π × r 2π × 2.5
57
Sabemos também que o ângulo de atrito será igual a:
tg φe = µ ⇔ tg φe = 0.25 ⇔ φe = 26.565º
Como φe > θ, podemos concluir que o parafuso está em auto-retenção ou que é autoblocante (isto é,
sem ação de carga mantém a mesma posição). No que diz respeito ao dispositivo, constata-se que para
retirar o terminal da bateria é necessário apertar o parafuso (i.e. subir o bloco pelo plano inclinado),
resultando dessa ação o diagrama de corpo livre representado na figura seguinte.
Q p = 2.0 mm
φs
θ R
2πr = 2π x 2.5
Figura 12-2
As equações de equilíbrio correspondentes conduzirão ao seguinte sistema:
∑ F x = 0 Q − R sin(θ + φs ) = 0
 ⇔
∑ F y = 0  R cos(θ + φs ) − W = 0
Do sistema anterior, obtém-se a expressão seguinte. Como a força necessária para remover a ligação é
conhecida (375 N), conclui-se que:
Q Q
W= ⇔ 375 = ⇔ Q = 251.24 N
tg (θ + φe ) tg (7.256 + 26.565)
A equação anterior é válida para casos em que se pretende fazer subir um bloco sobre o plano
inclinado, que corresponde a apertar o parafuso. Para a descida do bloco sobre o plano inclinado, que
corresponde a desapertar o parafuso, esta expressão não é válida.
Por outro lado, o momento transmitido ao parafuso (M) é dado por (onde r é o raio médio da rosca):
M = Q × r ⇔ M = 251.24 × 2.5 ×10 −3 ⇔ M = 0.6281 N ⋅ m
Este momento deve ser igual ao momento provocado pela força Fh. Assim, tendo em conta que o
manípulo tem 130 mm, podemos escrever:
M = Fh ×130 × 10 −3 ⇔ 0.6281 = Fh ×130 ×10 −3 ⇔ Fh = 4.83 N
58
13. O dispositivo da figura é solicitado por uma carga vertical de 8 kN. O parafuso de rosca quadrada
tem um diâmetro médio de 10 mm e um passo de 5 mm. Considerando um coeficiente de atrito
estático de 0.2, determine a força que deve ser exercida no manípulo para: a) subir a carga; b) descer
a carga. Considere que as barras ACE e BCD têm comprimentos de 200 mm e despreze as forças
horizontais em A e B.
Figura 13
a) O primeiro passo consiste em determinar as forças que são transmitidas ao parafuso. As reações
verticais em D e E podem ser determinadas através do diagrama de corpo livre seguinte:
Figura 13-1
59
∑ F = 0  Dx + E x = 0 
 x
 
∑ F y = 0 ⇔  D y + E y − 8 = 0 ⇔  E y = 4 kN
  
∑ M E = 0 − D y × 200 × cos 30º +8 ×100 × cos 30º = 0  D y = 4 kN
Analisando somente a barra superior, admitindo que nestes pontos são apenas exercidas forças
verticais, teremos o diagrama de corpo livre seguinte:
Figura 13-2
Neste caso, as equações de equilíbrio podem escrever-se da seguinte forma:
∑ F y = 0  Ay + B y − 8 = 0  Ay = 4 kN
 ⇔ ⇔
∑ M A = 0  B y × 200 × cos 30º +8 ×100 × cos 30º = 0  B y = 4 kN
A análise do tirante DCB conduz-nos ao diagrama de corpo livre representado na figura 13-3. Neste
diagrama foram substituídos os valores já conhecidos de By e Dy. Note-se, todavia, que o sentido da
força By é contrário àquele que foi representado na figura 13-2, por se tratar do par ação-reação.
Figura 13-3
Neste caso, obtêm-se as equações de equilíbrio seguintes:
∑ F = 0  Dx + C x = 0 C x = −13.856 kN
 x
 
∑ F y = 0 ⇔ 4 + C y = 0 ⇔ C y = 0 kN
  
∑ M A = 0  Dx ×100 × sin 30º −4 ×100 × cos 30º −4 ×100 × cos 30º = 0  Dx = 13.856 kN
60
Finalmente, através da análise do pino D que fixa o parafuso ao tirante podemos obter o valor da carga
suportada pelo parafuso, designada por P’. O diagrama de corpo livre assumirá a forma seguinte:
Figura 13-4
As equações de equilíbrio serão dadas, neste caso, por:
∑ F x = 0  F cos 30º −13.86 + P = 0  P = 20.78 kN

 ⇔  DF ⇔
∑ y
F = 0 F
 DF sin 30 º −4 = 0  FDF = 8.0 kN
Agora que é conhecida a carga transmitida ao parafuso podemos analisá-lo através da analogia com o
plano inclinado, onde os catetos correspondentes são dados pelo perímetro da rosca (2πr) e pelo
avanço do parafuso (p).
Figura 13-5
A inclinação do plano pode ser calculada através da expressão:
p 5
tg θ = ⇔ tg θ = ⇔ θ = 9.04º
2π × r 2π × 5
O ângulo de atrito é definido de acordo com a equação seguinte:
tg φe = µ ⇔ tg φe = 0.2 ⇔ φe = 11.31º
Como φe > θ, pois 11.31º > 9.04º, podemos concluir que o parafuso está em auto-retenção. Como se
pretende subir a carga, o diagrama de corpo livre que deve ser considerado corresponde àquele que se
apresenta na figura 13-6.
61
Figura 13-6
As equações de equilíbrio correspondentes serão dadas por:
∑ F x = 0 Q − R sin(θ + φs ) = 0
 ⇔
∑ y
F = 0  R cos(θ + φs ) − W = 0
A partir do sistema de equações anterior obtém-se a expressão seguinte. Ora, neste caso, como foi
calculado atrás, a carga suportada pelo parafuso é de 20.78×103 kN. Substituindo, temos:
Q Q
W= ⇔ 20.78 ×103 = ⇔ Q = 7.71×103 N
tg (θ + φe ) tg (9.04 + 11.31)
Determinada esta força, é possível determinar o momento que ela provoca no parafuso, desde que seja
conhecido o seu raio médio. Assim, resulta:
M = Q × r ⇔ M = 7.71× 103 × 5 × 10 −3 ⇔ M = 38.55 N ⋅ m
Por fim, pode ser calculada a força necessária no manípulo. Esta força, aplicada pelo utilizador, terá
que provocar o valor de momento (M) anteriormente calculado. Temos então:
M = F × b ⇔ 38.55 = F × 400 ×10 −3 ⇔ F = 96.375 N
b) No caso em que pretende descer a carga, o estudo efetuado anteriormente para obter o esforço
suportado pelo parafuso mantém-se válido (20.78×103 kN). As diferenças são na marcação das forças
sobre o plano inclinado. Sendo o parafuso autoblocante, para que o bloco desça, é necessário vencer o
efeito da força R, pelo que o diagrama de corpo livre será dado como se segue (note-se que Q tem
sentido contrário ao representado na figura 13-6).
Figura 13-7
62
Escrevendo as equações de equilíbrio, temos:
∑ F x = 0 Q − R sin(φs − θ ) = 0
 ⇔
∑ F y = 0  R cos(φs − θ ) − W = 0
Deste sistema, obtém-se a seguinte expressão:
Q Q
W= ⇔ 20.78 ×103 = ⇔ Q = 823.71 N
tg (φe − θ ) tg(11.31 - 9.04 )
O momento provocado por esta força no parafuso pode ser determinado desde que se conheça o seu
raio médio. Substituindo, temos:
M = Q × r ⇔ M = 823.71× 5 × 10 −3 ⇔ M = 4.12 N ⋅ m
Por fim, pode ser calculada a força necessária no manípulo. Esta força, aplicada pelo utilizador, terá
que provocar o valor de momento (M) anteriormente calculado. Temos então:
M = F × b ⇔ 4.12 = F × 400 ×10 −3 ⇔ F = 10.30 N
14. O parafuso de rosca quadrada da figura tem diâmetro médio de 20 mm e passo de 4 mm. Determine o
menor valor do coeficiente de atrito estático que garante que a placa A não desce quando o sistema
está na posição indicada.
Figura 14
15. A correia de secção plana liga a polia A à polia B. Este sistema mecânico é acionado por intermédio
de um motor elétrico localizado na polia menor. O coeficiente de atrito entre as polias e a correia é
63
0.25. Sabendo que a tração máxima permitida na correia é de 2700 N, determine o binário máximo
que a correia pode exercer sobre a polia A.
Figura 15
16. Uma correia trapezoidal é utilizada para transmitir potência da polia A para a polia B. Se o momento
necessário em B for igual a 5 kN⋅m e se o coeficiente de atrito estático entre a correia e a polia B for
igual a 0.3, determine o binário mínimo do motor e o coeficiente de atrito mínimo entre a correia e a
polia A.
Figura 16
Como é sabido, o escorregamento na correia é uma função do ângulo de abraçamento (β) e do

coeficiente de atrito estático entre a correia e a polia (µe). Na figura seguinte estão esquematizados os
ângulos de contacto nas polias A e B.
64
Figura 16-1
Já que o momento em B é conhecido, pode ser obtida uma relação das forças que atuam na polia A (que
é a polia movida) considerando a representação efetuada no diagrama de corpo livre seguinte (a parte
inferior da transmissão foi mantida para facilitar a interpretação do desenho):
Figura 16-2
O somatório dos momentos em relação ao centro da polia B deve ser nulo. Assim, temos:
− M B + 130 × 10 −3 × T1 − 130 × 10 −3 ×T 2 = 0 ⇔ M B = 130 × 10 −3 (T1 −T 2 )
Por outro lado, é possível relacionar as forças F1 e F2 através do coeficiente de atrito estático e do
ângulo de contacto. Neste caso, teremos:
65
 5π 
T1 T 0.3× 
= e µβ ⇔ 1 = e  6 
⇔T 1 = 2.193 × T2
T2 T2
Substituindo este resultando na primeira equação, obtém-se a tensão T2. Temos, então:
5 × 103 = 130 × 10 −3 × (2.193 × T2 − T2 ) ⇔ T2 = 32.24 × 103 N
A tensão T1 será dada por:
T 1 = 2.193 × T2 ⇔T 1= 2.193 × 32.24 × 103 ⇔T 1 = 70.70 × 103 N
O binário do motor pode ser obtido estudando o equilíbrio da polia A. O diagrama de corpo livre
apropriado encontra-se na figura seguinte (a polia B não seria necessária neste DCL):
Figura 16-3
A equação de equilíbrio de momentos em relação ao ponto A é dada por (note-se que o diâmetro da
polia B é dado e os valores das forças T1 e T2 já foram calculadas):
M A − 40 ×10 −3 × T1 + 40 ×10 −3 ×T 2= 0 ⇔ M A = 40 ×10 −3 × 70.70 ×103 − 40 ×10 −3 × 32.22 ×103 ⇔
⇔ M A = 1.535 ×103 N ⋅ m
Finalmente, o coeficiente de atrito estático mínimo na polia A pode ser obtido através da equação
seguinte:
 7π 
T1 µ × 
= e µβ ⇔ 2.193 = e  6 
⇔ µ = 0.214
T2
66
CAPÍTULO 5
GEOMETRIA DE MASSAS
60
Capítulo 5 - Geometria de massas Ricardo Branco © 2012
1. Para a superfície plana representada na figura determine relativamente ao sistema de eixos oxy: a) as
coordenadas do centro de gravidade; b) os momentos estáticos; c) o momento de inércia polar.
Figura 1
2. Para a superfície plana representada na figura seguinte determine relativamente ao sistema de eixos
oxy: a) as coordenadas do centro de gravidade; b) os momentos estáticos; c) os momentos de inércia
e o produto de inércia; d) os raios de giração; e) o momento de inércia polar.
Figura 2
69
3. Considere a superfície plana da figura. Determine relativamente ao sistema de eixos oxy: a) as

coordenadas do centro de gravidade; b) os momentos estáticos; c) os momentos de inércia e o
produto de inércia; d) os raios de giração; e) os momentos principais de inércia e os eixos principais
de inércia.
Figura 3

a) As coordenadas horizontal e vertical do centro de gravidade da superfície plana representada podem
ser obtidas recorrendo às equações seguintes:
∑x A i i
x= i =1
n
∑A
i =1
i
∑yA i i
y= i =1
n
∑A
i =1
i
onde Ai representa a área da figura i e xi e yi representam, respetivamente, as coordenadas horizontal e
vertical do centro de gravidade da figura i. Uma hipótese para a partição da superfície plana do
enunciado será considerá-la como a união de três geometrias simples: um retângulo exterior ao qual são
subtraídos um quarto de círculo e um triângulo (ver figura 3-1).
70
Figura 3-1
Seguidamente, podemos analisar cada uma das figuras isoladamente. Para o retângulo (figura I) as
coordenadas horizontal (x1 ) e vertical ( y1 ) do centro de gravidade estão representadas na figura 3-2.
Figura 3-2
As equações seguintes quantificam a área e as coordenadas do centro de gravidade:
A1 = (45 + 55) × 45 ⇔ A1 = 4500 mm 2
45
x1 = −(51.5 + ) ⇔ x1 = −74 mm 2
2
100
y1 = −55.0 + ⇔ y1 = −5 mm 2
2
De forma idêntica, para o quarto de círculo, as coordenadas horizontal ( x2 ) e vertical ( y2 ) do centro de

gravidade estão representadas na figura 3-3.
71
Figura 3-3
A área do quarto de círculo e as coordenadas do centro de gravidade serão dadas por:
π × 45
A2 = ⇔ A2 = 1590.43 mm 2
4
4 × 45
x2 = −(51.5 + 45) + ⇔ x2 = −77.4 mm
3×π
4 × 45
y2 = 45 − ⇔ y2 = −25.9 mm
3×π
Por fim, resta analisar o triângulo (figura III). As coordenadas horizontal (x3 ) e vertical ( y3 ) do centro de
gravidade estão representadas na figura seguinte.
Figura 3-4
72
A área e as coordenadas do centro de gravidade serão dadas pelas expressões seguintes:
55 × 45
A3 = ⇔ A3 = 1237.50 mm 2
2
45
x3 = −(51.5 + ) ⇔ x3 = −66.5 mm
3
55
y3 = −55 + ⇔ y3 = −36.67 mm
3
Na tabela calculam-se os somatórios da área e dos produtos Ai ⋅ xi e Ai ⋅ yi (última linha da tabela). As
áreas do quarto de círculo (II) e do triângulo (III) foram introduzidas na tabela como sendo negativas já
que essas figuras são vazios da peça.
Figura Ai [mm2] xi [mm] yi [mm] Ai ⋅ xi Ai ⋅ yi

I 4500 -74 -5 -333 000.00 -22 500.00
II -1590.43 -77.40 25.90 123 099.28 -41 181.00
III -1237.50 -66.50 -36.67 82 293.75 45 379.13
∑ 1672.07 -127 606.97 -18 301.87
Tabela 1
Substituindo nas equações iniciais, temos:
x=
∑A ⋅xi i
⇔x=
A1 ⋅ x1 + A2 ⋅ x2 + A3 ⋅ x3
⇔x=
− 127 606.97
⇔ x = −76.32 mm
∑A i A1 + A2 + A3 1672.07
y=
∑A ⋅yi i
⇔x=
A1 ⋅ y1 + A2 ⋅ y2 + A3 ⋅ y3
⇔y=
− 18 301.87
⇔ y = −10.95 mm
∑A i A1 + A2 + A3 1672.07
b) Os momentos estáticos são, por definição, dados pelas expressões seguintes:
S x = ∑ Ai ⋅ yi
S y = ∑ Ai ⋅ xi
Estes somatórios já foram contabilizados na Tabela 1. Substituindo, temos:
S y = ∑ Ai ⋅ xi ⇔ S y = A1 ⋅ x1 + A2 ⋅ x2 + A3 ⋅ x3 ⇔ S y = −127 606.97 mm 3
c) O cálculo dos momentos de inércia e produto de inércia pode ser efetuado considerando a divisão
estabelecida na figura 3-1: um retângulo, um quadrante e um triângulo. Neste caso, as expressões
genéricas de Ix, Iy e Pxy são dadas por:
73
I x = I x1 − I x 2 − I x 3
I y = I y1 − I y 2 − I y 3
Pxy = Pxy1 − Pxy 2 − Pxy 3
Seguidamente, cada uma das três figuras será analisada isoladamente. Calcular-se-ão, relativamente ao
sistema de eixos oxy, os valores de Ix, Iy e Pxy de cada figura. Para o retângulo, as coordenadas do centro
de gravidade obtidas na alínea a são dadas por:
Figura 3-5
Os momentos de inércia e o produto de inércia serão, respetivamente, dados por:
bh 3 45 × 1003
I x1 = I x + Ad x2− x ⇔ I x1 = + bh × d x2− x ⇔ I x1 = + 45 × 100 × (− 5) ⇔
2
12 12
⇔ I x1 = 3.86 × 10 6 mm 4
hb 3 100 × 453
I y1 = I y + Ad y2− y ⇔ I y1 = + bh × d y2− y ⇔ I y1 = + 45 × 100 × (− 74 ) ⇔
2
12 12
⇔ I y1 = 25.40 × 10 6 mm 4
Pxy1 = Pxy + A × d x − x × d y − y ⇔ Pxy1 = 0 + bh × d x − x × d y − y ⇔ Pxy1 = 0 + 45 × 100 × (− 5)× (− 74 ) ⇔
⇔ Pxy1 = 1.67 × 106 mm 4
Fazendo a mesma análise para o quadrante, teremos:
74
Figura 3-6
Os momentos de inércia e o produto de inércia, neste caso, serão dados, respetivamente, por:
π × r2 π × 452
I x 2 = I x + Ad x2− x ⇔ I x 2 = 0.0549 × r 4 + × d x2− x ⇔ I x 2 = 0.0549 × 454 + × (25.90 ) ⇔
2
4 4
⇔ I x 2 = 1.29 × 106 mm 4
π × r2 π × 452
I y 2 = I y + Ad y2− y ⇔ I y 2 = 0.0549 × r 4 + × d y2− y ⇔ I y 2 = 0.0549 × 454 + × (− 77.40) ⇔
2
4 4
⇔ I y 2 = 9.75 × 106 mm 4
π × r2
(
Pxy 2 = Pxy + A × d x − x × d y − y ⇔ Pxy 2 = −1× − 0.0165 × r 4 + ) 4
× d x−x × d y− y ⇔
π × 452
⇔ Pxy1 = 0.0165 × 454 + (25.90)× (− 77.40) ⇔ Pxy 2 = −3.12 ×106 mm 4
4
Finalmente, para o triângulo teremos a figura seguinte (as coordenadas do centro de gravidade foram
calculadas na alínea anterior):
Figura 3-7
Os momentos de inércia e o produto de inércia serão dados, respetivamente, por:
75
b × h3 b × h 45 × 553 45 × 55
I x 3 = I x + Ad x2− x ⇔ I x 3 = + × d x2− x ⇔ I x 3 = + × (− 36.67 ) ⇔
2
36 2 36 2
⇔ I x 3 = 1.87 × 10 6 mm 4
h × b3 b × h 55 × 453 55 × 45
I y 3 = I y + Ad y2− y ⇔ I y 3 = + × d y2− y ⇔ I y 3 = + × (− 66.50 ) ⇔
2
36 2 36 2
⇔ I y 3 = 5.61× 106 mm 4
 b2 × h2  b × h
Pxy 3 = Pxy + A × d x − x × d y − y ⇔ Pxy 3 = −1×  − + × d x− x × d y − y ⇔
 72  2
452 × 552 45 × 55
⇔ Pxy 3 = + × (− 36.67 )× (− 66.50 ) ⇔ Pxy 3 = 3.10 × 10 6 mm 4
72 2
Substituindo os valores obtidos nas equações genéricas escritas no início desta alínea, teremos:
I x = 3.86 × 10 6 − 1.29 × 10 6 − 1.87 × 10 6 mm 4 ⇔ I x = 698 × 10 3 mm 4
I y = 25.40 × 10 6 − 9.76 × 10 6 − 5.61× 10 6 mm 4 ⇔ I y = 10.03 × 10 6 mm 4
Pxy = 1.67 × 10 6 − (−3.12 × 10 6 ) − 3.10 × 10 6 mm 4 ⇔ Pxy = 1.69 × 10 6 mm 4
d) Os raios de giração são definidos pelas expressões seguintes:
Ix
k x2 =
A
Iy
k y2 =
A
Como Ix, Iy e A já foram obtidos nas alíneas anteriores, resta efetuar os cálculos:
Ix 698 × 103
k x2 = ⇔ kx = ⇔ k x = 20.43 mm
A 1672.07
Iy 10.03 × 10 6
k y2 = ⇔ ky = ⇔ k y = 77.45 mm
A 1672.07
e) Os momentos e eixos principais podem ser obtidos por via analítica ou por via gráfica. Comecemos
por determinar estas grandezas por via analítica:
i) Via analítica
76
Sendo conhecidos os momentos de inércia e o produto de inércia em relação à origem do sistema oxy,
podemos obter os momentos principais de inércia recorrendo às expressões seguintes:
Ix + Iy  I − Iy
2

I máx = +  x  + Pxy2
2  2 
Ix + Iy  I − Iy
2

I mín = −  x  + Pxy2
2  2 
Substituindo, temos:
2
698 × 10 3 + 10.03 × 10 6  698 × 10 3 − 10.03 × 10 6 
I máx =
2
+ 
2
(
 + 1.69 × 10 6 ) 2
⇔ I máx = 10.33 ×10 6 mm 4
 
2
698 × 103 + 10.03 × 10 6  698 × 103 − 10.03 × 10 6 
I mín =
2
− 
2
(
 + 1.69 × 10 6 )
2
⇔ I mín = 404.10 × 10 3 mm 4
 
Para determinar os eixos principais basta recorrer à expressão que se segue:
2 × Pxy
tg 2θ n = −
Ix − Iy
onde θn representa a orientação dos eixos principais relativamente ao sistema de eixos oxy. Substituindo,
obtém-se:
2 × 1.69 × 10 6
tg 2θ n = − ⇔ tg 2θ n = 0.362 ⇔ 2θ n = arc tg (0.362) ⇔
698 × 10 3 − 10.03 × 10 6
⇔ 2θ n = 19.89º ⇔ θ n = 9.945º
Na figura seguinte está representada a posição dos eixos principais.
Figura 3-8
77
ii) via gráfica (círculo de Mohr)
A construção do círculo de Mohr1 obedece a algumas regras, que a seguir se explicam. Admitamos que
são conhecidos os valores de Ix, Iy e Pxy em relação a um par de eixos retangulares com a origem em O.
Estas três grandezas definem dois pontos com coordenadas A(Ix, Pxy) e B(Iy, -Pxy). Se Pxy é positivo então
A fica acima do eixo horizontal e B fica abaixo; se Pxy é negativo, acontece o contrário. Para o exercício
em análise, temos:
A (698×103, 1.69×106) e B (10.03×106, -1.69×106)
Representemos os dois pontos graficamente. Tracemos uma reta a unir ambos (ver figura seguinte). Note-
se que os três valores foram divididos por 1×106 para simplificar a representação, o que equivale a dizer
que foram representados os pontos: A (0.698, 1.69) e B (10.03, -1.69). A interceção do segmento de reta
AB com o eixo horizontal define o ponto c que representa o centro de um círculo cujo diâmetro é dado
pela distância entre A e B.
Figura 3-9
Os momentos principais de inércia correspondem aos valores mínimo (Imín) e máximo (Imáx) obtidos no
eixo das abcissas. Graficamente, estas grandezas correspondem aos pontos A’ e B’ representados na
figura seguinte. O ângulo entre os segmentos de reta AB e A’B’ (2θp), medido no sentido anti-horário,
corresponde ao dobro da amplitude da direção principal (ver figura seguinte).
Como é natural, a precisão desta abordagem é menor do que a que se consegue com a via analítica. No
entanto, verifica-se que quer os valores de Imín e Imáx quer o valor de 2θp são próximos dos resultados
obtidos analiticamente.
1
Otto Mohr (1835-1918): engenheiro alemão pioneiro na utilização do círculo para demonstrar as
relações entre os momentos de inércia e o produto de inércia.
78
Figura 3-10
4. Determine, para a área plana representada na figura seguinte, relativamente aos eixos oxy: a) as
coordenadas do centro de gravidade; b) os momentos de inércia e o produto de inércia; c) os
momentos principais de inércia e os eixos principais de inércia; d) momentos principais centrais de
inércia e os eixos principais centrais de inércia.
Figura 4
5. Observe a área plana da figura seguinte. Relativamente aos eixos x e y sabe-se que as coordenadas do
centro de gravidade são dadas por: x = 23.10 mm e y = 26.10 mm. Em relação ao mesmo referencial
os momentos de inércia e o produto de inércia são dados por: Ix = 2.03×106 mm4, Iy = 1.66×106 mm4
e Pxy = 1.22×106 mm4. Determine os momentos de inércia e o produto de inércia para um sistema de
eixos com origem no: a) centro de gravidade; b) ponto A; c) ponto A rodado 30º, no sentido horário,
em relação aos eixos oxy.
79
Figura 5
6. A viga em U representada na figura tem espessura constante de 10 mm. Sabendo que as coordenadas
do centro de gravidade, os momentos de inércia e o produto de inércia calculados em relação ao
sistema de eixos oxy são respetivamente: x = 15.0 mm, y = 30.0 mm, Ix = 1.64×106 mm4,
Iy = 440.00×103 mm4 e Pxy = 540.00×103 mm4, determine os momentos de inércia e o produto de

inércia para um sistema de eixos: a) centrado no centro de gravidade; b) rodado 15º no sentido
anti-horário em relação ao sistema de eixos oxy; c) centrado no ponto A; d) centrado em B rodado 45º
no sentido horário em relação ao sistema de eixos oxy.
Figura 6

a) Como são conhecidos os valores de Ix, Iy e Pxy e também as coordenadas do centro de gravidade em
relação ao sistema de eixos oxy, podemos determinar os momentos de inércia e o produto de inércia
para um sistema de eixos com origem no centro de gravidade recorrendo ao teorema dos eixos
paralelos. As equações a utilizar são dadas por:
80
I x = I x + Ad x2− x ⇔ I x = I x − Ad x2− x
I y = I y + Ad y2− y ⇔ I y = I y − Ad y2− y
Pxy = Pxy + A d x − x d y − y ⇔ Pxy = Pxy − A d x − x d y − y
Na figura estão representadas as distâncias entre o eixos x e x , e entre y e y , dadas no enunciado.
Figura 6-1
Das variáveis representadas nas equações anteriores falta apenas determinar a área da peça que
pode ser obtida através da expressão seguinte:
A = 40 × 10 + 40 × 10 + 40 × 10 ⇔ A = 1200 mm 2
Substituindo os valores respetivos nas equações anteriores, obtemos:
I x = I x − A × d x2− x ⇔ I x = 1.64 ×10 6 − 1200 × (30 ) ⇔ I x = 560.00 × 10 3 mm 4

2
I y = I y − A × d y2− y ⇔ I y = 440.00 × 103 − 1200 × (15) ⇔⇔ I y = 170.00 × 103 mm 4

2
Pxy = Pxy − A × d x − x × d y − y ⇔ Pxy = 540.00 × 10 3 − 1200 × 30 × 15 ⇔ Pxy = 0 mm 4
Neste caso seria expetável obter Pxy = 0 mm4, pois x é um eixo de simetria. Assim sendo, podemos
também concluir que os valores de I x e I y agora calculados representam os momentos principais de
inércia (momentos de inércia máximo e mínimo). Veja-se que as coordenadas dos pontos A e B do
círculo de Mohr são iguais a:
A (560×103, 0) e B (170×103, -0)
O círculo de Mohr correspondente está representado na figura seguinte. Para simplificar a
81
representação, os valores de A e B foram divididos por 1×103.
Figura 6-2
b) Os valores dos momentos de inércia e do produto de inércia para um sistema rodado 15º no sentido
anti-horário, relativamente ao sistema oxy inicial, podem ser calculados através das expressões:
Ix + Iy Ix − Iy
I x' = + cos 2θ − Pxy sin 2θ
2 2
Ix + Iy Ix − Iy
I y' = − cos 2θ + Pxy sin 2θ
2 2
Ix − Iy
Px ' y ' = cos 2θ + Pxy sin 2θ
2
Todas as variáveis representadas nas equações anteriores são já conhecidas. Na figura seguinte está
representada esquematicamente a rotação pedida no enunciado.
Figura 6-3
82
Substituindo os valores respectivos nas três equações anteriores temos os resultados seguintes:
1.64 × 106 + 440.00 × 103 1.64 × 10 6 − 440.00 × 103

I x' = + cos(2 × 15º ) − 540.00 × 103 sin (2 × 15º )
2 2
⇔ I x ' = 1.281× 106 mm 4
1.64 × 106 + 440.00 × 103 1.64 × 106 − 440.00 × 103

I y' = − cos(2 × 15º ) + 540.00 × 103 sin (2 × 15º )
2 2
⇔ I y ' = 790.04 × 103 mm 4
1.64 × 106 − 440.00 × 103

Pxy = cos(2 × 15º ) + 540.00 ×103 sin (2 × 15º )
2
⇔ Pxy = 767.70 × 103 mm 4
Esta questão pode também ser resolvida recorrendo ao círculo de Mohr. Teríamos as coordenadas A
e B dadas por:
A (1.64×106, 540.00×103) e B (440.00×103, - 540.00×103)
O círculo de Mohr correspondente está desenhado na figura seguinte. Para facilitar a representação
gráfica, os valores de A e B foram divididos por 1×103.
Figura 6-4
83
Seguidamente, efetua-se uma rotação de 15º no sentido anti-horário, que corresponde no círculo de
Mohr ao dobro da amplitude, isto é, 30º.
Figura 6-5
Com esta rotação obtém-se o segmento de recta A’B’ cujas coordenadas de A’ e B’ correspondem aos
valores de Ix, Iy e Pxy para o sistema rodado, designados aqui por Ix’, Iy’ e Px’y’.
Figura 6-6
Como se pode constatar, os resultados obtidos graficamente aproximam-se significativamente

daqueles que se obtiveram previamente por via analítica.
c) Os momentos de inércia e do produto de inércia para um sistema de eixos centrado no ponto A (ver
figura seguinte) podem ser determinados aplicando o teorema dos eixos paralelos. Sendo x’ e y’ os
84
novos eixos e Ix’, Iy’ e Px’y’ os momentos de inércia e o produto de inércia obtidos para os novos eixos,
então as relações entre os novos eixos e os eixos que passam no centro de gravidade da peça são
dadas por:
I x ' = I x + A × d x2' − x
I y ' = I y + A × d y2' − y
Px ' y ' = Pxy + A × d x ' − x × d y ' − y
As distâncias entre os eixos horizontais e os eixos verticais dos dois sistemas de eixos estão indicadas
na figura seguinte.
Figura 6-7
Atendendo a que os momentos de inércia e o produto de inércia para os eixos com origem no centro
de gravidade foram já calculados na alínea anterior, resta-nos substitui-los nas equações anteriores.
Assim, temos:
I x ' = I x + A × d x2' − x ⇔ I x ' = 560.00 × 10 3 + 1200 × (− 30 ) ⇔ I x ' = 1.64 × 10 6 mm 4

2
I y ' = I y + A × d y2' − y ⇔ I y ' = 170.00 × 103 + 1200 × (− 25) ⇔ I y ' = 920 × 103 mm 4
2
Px ' y ' = Pxy + A × d x ' − x × d y ' − y ⇔ Px ' y ' = 0 + 1200 × (− 30 )× (− 25 ) ⇔ Px ' y ' = 900 × 10 3 mm 4
d) O cálculo dos momentos de inércia e do produto de inércia para um sistema de eixos centrado em
B e rodado 45º no sentido horário em relação ao sistema de eixos oxy envolve duas operações. Pode
ser tratado como uma translação dos eixos (semelhante à alínea anterior) seguida de uma rotação dos
eixos em torno da origem (semelhante à alínea b). Então, inicialmente, são determinados os valores
85
dos momentos de inércia e produto de inércia para o sistema de eixos o’x’y’ representado na figura
seguinte (que não sofreu qualquer rotação) e aos quais chamaremos Ix’, Iy’ e Px’y’. Posteriormente, são
determinados os valores dos momentos de inércia e produto de inércia para o sistema rodado
o’’x’’y’’ representado em baixo e aos quais chamaremos Ix’’, Iy’’ e Px’’y’’.
Figura 6-8
A determinação dos momentos de inércia e produto de inércia para o sistema de eixos o’x’y’ pode ser
efetuada, como já foi referido, de modo semelhante ao que se fez na alínea anterior, isto é, aplicando
o teorema dos eixos paralelos. As distâncias entre o sistema de eixos com origem no centro de
gravidade e o sistema de eixos o'x’y’ centrado em B estão representadas na figura seguinte:
Figura 6-9
Aplicando o teorema dos eixos paralelos temos:
I x ' = I x + A × d x2' − x ⇔ I x ' = 560.00 × 10 3 + 1200 × (20 ) ⇔ I x ' = 1.040 × 10 6 mm 4

2
I y ' = I y + A × d y2' − y ⇔ I y ' = 170.00 × 103 + 1200 × (5) ⇔ I y ' = 200 × 103 mm 4
2
Px ' y ' = Pxy + A × d x ' − x × d y ' − y ⇔ Px ' y ' = 0 + 1200 × (20 )× (5) ⇔ Px ' y ' = 120 × 10 3 mm 4
86
Seguidamente, tendo em conta que já são conhecidos os momentos de inércia e o produto de inércia
relativamente ao sistema de eixos centrado em B, podemos recorrer às equações seguintes (utilizadas
na alínea b) para determinar os valores de Ix’’, Iy’’ e Px’’y’’.
Ix + Iy Ix − Iy
I x' = + cos 2θ − Pxy sin 2θ
2 2
Ix + Iy Ix − I y
I x' = − cos 2θ + Pxy sin 2θ
2 2
Ix − Iy
Px ' y ' = cos 2θ + Pxy sin 2θ
2
A rotação ocorre sentido horário e por isso deve ser negativa. Substituindo os valores respetivos,
temos:
1.040 × 10 6 + 200 × 103 1.040 × 10 6 − 200 × 103

I x '' = + cos(90º ) − 120 × 103 sin (− 90º )
2 2
⇔ I x '' = 500.00 × 106 mm 4
1.040 × 10 6 + 200 × 103 1.040 × 10 6 − 200 × 103

I y '' = − cos(− 90º ) + 120.00 × 103 sin (− 90º )
2 2
⇔ I y '' = 739.10 × 103 mm 4
1.04 × 106 − 200 × 103

Px '' y '' = cos(− 90º ) + 360.00 × 103 sin (− 90º )
2
⇔ Px '' y '' = 420.00 × 103 mm 4
7. Para a figura plana representada na figura seguinte, determine relativamente ao sistema de eixos oxy:
a) as coordenadas do centro de gravidade; b) os momentos estáticos; c) os momentos de inércia e o
produto de inércia; d) os raios de giração; e) os momentos principais de inércia e os eixos principais
de inércia; f) os momentos principais centrais de inercia e os eixos principais centrais de inércia;
g) os momentos de inércia e o produto de inércia para um sistema de eixos com origem no centro de
gravidade e rodado -15º em relação ao sistema de eixos oxy.
87
Figura 7
8. Considere a área plana da figura. Determine relativamente ao sistema de eixos oxy: a) as coordenadas
do centro de gravidade; b) os momentos de inércia e o produto de inércia; c) os momentos estáticos;
d) os raios de giração; e) o momento polar de inércia.
Exame especial 2007/8
Figura 8
88

a) As coordenadas horizontal e vertical do centro de gravidade da superfície plana em análise podem
ser obtidas a partir das equações seguintes:
∑x A i i
x= i =1
n
∑A
i =1
i
∑yA i i
y= i =1
n
∑A
i =1
i
onde Ai, xi e yi representam, respetivamente, a área e as coordenadas horizontal e vertical do centro
de gravidade da figura i. Por opção, a superfície plana do enunciado foi decomposta em três figuras
simples: um semicírculo, um triângulo e um quadrante (ver figura 8-1).
Figura 8-1
Seguidamente vamos analisar isoladamente cada uma das três figuras. Para o semicírculo, as
coordenadas horizontal (x1 ) e vertical ( y1 ) do centro de gravidade estão representadas na figura 8-2.
89
Figura 8-2
As expressões seguintes permitem obter, respetivamente, a área e as coordenadas x e y do centro de

gravidade:
π × 52
A1 = ⇔ A1 = 39.267 cm 2
2
4×5
x1 = 2 + 5 − ⇔ x1 = 4.878 cm
3π
y1 = −5 + 1 ⇔ y1 = −4 cm
De forma idêntica, para o triângulo, a área (A2) e as coordenadas horizontal ( x2 ) e vertical ( y2 ) do
centro de gravidade podem ser obtidas através das equações seguintes (na figura 8-3 estão
representadas graficamente as duas últimas variáveis referidas).
4×3
A2 = ⇔ A2 = 6 cm 2
2
4
x2 = 2 + 5 − ⇔ x2 = 5.667 cm
3
3
y 2 = −3 + ⇔ y 2 = −2 cm
3
90
Figura 8-3
Por fim, para o quadrante, a representação gráfica das coordenadas horizontal (x3 ) e vertical ( y3 ) do
centro de gravidade pode ser vista na figura seguinte.
Figura 8-4
A área e as coordenadas do centro de gravidade podem ser obtidas através das expressões seguintes:
π × 32
A3 = ⇔ A3 = 7.069 cm 2
4
91
4×3
x3 = 7 − ) ⇔ x3 = 5.727 cm
3π
4×3
y3 = −3 − ⇔ y3 = −4.273 cm
3π
Na tabela seguinte calculam-se, na última linha, os somatórios da área e dos produtos Ai ⋅ xi e Ai ⋅ yi
que servirão para obter as coordenadas do centro de gravidade da peça. Note-se que as áreas do
triângulo (II) e do quadrante (III) são negativas já que correspondem a zonas vazias da peça.
Figura Ai [cm2] xi [cm] yi [cm] Ai ⋅ xi [cm3] Ai ⋅ yi [cm3]

I 39.267 4.878 -4.000 191.540 -157.068
II -6.000 5.667 -2.000 -34.002 12.000
III -7.069 5.727 -4.273 -40.479 32.205
∑ 26.199 117.059 -114.863
Tabela 1
Substituindo nas equações iniciais temos, finalmente:
x=
∑A ⋅x i i
⇔x=
A1 ⋅ x1 + A2 ⋅ x2 + A3 ⋅ x3
⇔x=
117.059
⇔ x = 4.468 cm
∑A i A1 + A2 + A3 26.199
y=
∑A ⋅y i i
⇔x=
A1 ⋅ y1 + A2 ⋅ y2 + A3 ⋅ y3
⇔y=
− 114.863
⇔ y = −4.384 cm
∑A i A1 + A2 + A3 26.199
b) Os momentos de inércia e o produto de inércia podem também ser calculados considerando que a
peça é composta por figuras simples. Assim, os valores de Ix, Iy e Pxy serão dados pelas expressões
seguintes (os momentos de inércia e produtos de inércia de áreas inexistentes são subtraídos):
I x = I x1 − I x 2 − I x 3
I y = I y1 − I y 2 − I y 3
Pxy = Pxy1 − Pxy 2 − Pxy 3
Para o semicírculo, tendo em conta as coordenadas do centro de gravidade calculadas na alínea

anterior, ficamos com a seguinte figura:
92
Figura 8-5
Tendo em conta os dados representados na figura 8-5, podemos calcular os momentos e o produto de
inércia através das equações seguintes:
π × r4 π × r2 π × 54 π × 52
I x1 = I x + Ad x2− x ⇔ I x1 = + × d x2− x ⇔ I x1 = + × (− 4 ) ⇔
2
8 2 8 2
⇔ I x1 = 873.735 cm 4
I y1 = I y + Ad y2− y ⇔ I y1 =
(9 π 2
)
− 64 × r 4 π × r 2
+ × d y2− y ⇔ I y1 =
(
9 π 2 − 64 × 5 4 π × 5 2
+
)
× (4.878) ⇔
2
72 π 2 72 π 2
⇔ I y1 = 1002.983 cm 4
π r4 π 54
Pxy1 = Pxy + A × d x − x × d y − y ⇔ Pxy1 = 0 + × d x − x × d y − y ⇔ Pxy1 = 0 + × (− 4 )× (− 4.878) ⇔
2 2
⇔ Pxy1 = −766.217 cm 4
Para o triângulo, de acordo com os cálculos efetuados na alínea anterior, é possível obter a seguinte
figura:
93
Figura 8-6
Tendo em conta os dados representados, podemos chegar aos valores dos momentos de inércia e do
produto de inércia através das expressões seguintes:
b × h3 b h 4 × 32 4 × 3
I x 2 = I x + Ad x2− x ⇔ I x 2 = + × d x2− x ⇔ I x 2 = + × (− 2 ) ⇔
2
36 2 36 2
⇔ I x 2 = 27.0 cm 4
h × b2 b h 3 × 42 4 × 3
I y 2 = I y + Ad y2− y ⇔ I y 2 = + × d y2− y ⇔ I y 2 = + × (5.667 ) ⇔
2
36 2 36 2
⇔ I y 2 = 198.023 cm 4
 b2 h2  b h
Pxy 2 = Pxy + A × d x − x × d y − y ⇔ Pxy 2 = −1× − + × d x− x × d y − y ⇔
 72  2
 4 2 32  4 × 3
⇔ Pxy1 = −1× −  + 2 × (− 2 )× 5.667 ⇔ Pxy 2 = −66.004 cm
4
 72 
Finalmente, para o quadrante, podemos efetuar os cálculos necessários com o auxílio da figura
seguinte, onde se representam as coordenadas do centro de gravidade calculadas na alínea anterior.
94
Figura 8-7
Os momentos e o produto de inércia são dados, respetivamente por:
I x 3 = I x + Ad x2− x ⇔ I x 3 =
(9π 2
)
− 64 × r 4 π × r 2
+ × d x2− x ⇔ I x 3 =
(
9π 2 − 64 × 34 π × 32
+
)
× (− 4.273) ⇔
2
144 π 4 144 π 4
⇔ I x 3 = 133.519 cm 4
I y 3 = I y + Ad y2− y ⇔ I y 3 =
(9 π 2
)
- 64 × r 4 π r 2
+ × d y2− y ⇔ I y 3 =
(
9 π 2 - 64 × 34 π 32
+
)
× (5.727 ) ⇔
2
144 π 4 144 π 4
⇔ I y 3 = 236.260 cm 4
Pxy 3 = Pxy + A × d x − x × d y − y ⇔ Pxy 3 =

(9 π - 32)× r 4 + π r 2 × d × d y− y ⇔
x−x
72 π 4
⇔ Pxy 3 =
(9 π - 32)× 34 + π 32 × (− 4.273)× (5.727) ⇔ P = 174.311 cm 4
72 π
xy 3
4
Substituindo os cálculos anteriores nas equações escritas no início desta alínea, temos:
I x = 873.735 − 27.0 − 133.519 ⇔ I x = 713.216 cm 4
I y = 1002.983 − 198.023 − 236.260 ⇔ I y = 568.699 cm 4
Pxy = −766.219 − (−66.004) − 174.311 ⇔ Pxy = −874.436 cm 4
95
c) Os momentos estáticos podem ser obtidos a partir das expressões seguintes:
S x = ∑ Ai ⋅ yi
S y = ∑ Ai ⋅ xi
Estes somatórios foram já calculados na Tabela 1. Assim, temos:
S x = ∑ Ai ⋅ yi ⇔ S x = A1 ⋅ y1 + A2 ⋅ y2 + A3 ⋅ y3 ⇔ S x = −114.863 cm 3
S y = ∑ Ai ⋅ xi ⇔ S y = A1 ⋅ x1 + A2 ⋅ x2 + A3 ⋅ x3 ⇔ S y = 117.059 cm 3
d) Os raios de giração podem ser calculados através das equações:
Ix
k x2 =
A
Iy
k y2 =
A
A área da peça (A) foi calculada na aliena a. Os momentos de inércia (Ix e Iy) da peça foram
calculados na alínea b. Substituindo os valores respetivos nas equações, temos:
Ix 713.216
k x2 = ⇔ kx = ⇔ k x = 5.217 cm
A 26.199
Iy 568.699
k y2 = ⇔ ky = ⇔ k y = 4.370 mm
A 26.199
e) O momento de inércia polar (J) da superfície composta podem ser obtido através da análise isolada
de cada uma das figuras simples consideradas nas alíneas anteriores. Portanto, podemos escrever a
seguinte expressão:
J = J1 − J 2 − J 3
onde J1, J2 e J3 são os momentos de inércia polares das três áreas simples consideradas nesta
resolução. Para o semicírculo, os dados necessários para efetuar os cálculos estão representados na
figura seguinte.
96
Figura 8-8
Assim, o momento de inércia polar será dado por:
8  π r2 2 8  π 52
1
J1 = J 0 + Ad 2 ⇔ J1 = π × r 4  − 2
+
1
d ⇔ J1 = π × 54  − + (
× 4 2 + 4.8782 ⇔ )
4 9π   4 9 π 
2
2 2
⇔ J1 = 1876.393 cm 4
Para o triângulo, podemos efetuar os cálculos com base nas variáveis representadas na figura 8-9.
Figura 8-9
97
O momento de inércia polar será dado pela expressão seguinte:
b h 3 + b 3 h bh 2 3 × 43 + 43 × 3 3 × 4
J 2 = J 0 + Ad 2 ⇔ J 2 =
36
+ d ⇔ J2 =
2 36
+
2
( )
× 5.667 2 + 2 2 ⇔
⇔ J 2 = 225.023 cm 4
Finalmente, para o quadrante, os dados necessários para efetuar os cálculos estão representados na
figura seguinte.
Figura 8-10
O momento de inércia polar será dados por:
π 8  π r2 2 4 π 8  π 32
J 3 = J 0 + Ad 2 ⇔ J 3 = r 4  − + d ⇔ J = 3 (
 4 9 π  + 2 × 5.727 + 4.273 ⇔
− 2 2
)
 4 9 π 
3
4
⇔ J 3 = 369.791 cm 4
Finalmente, resolvendo a equação inicial, temos:
J = J1 − J 2 − J 3 ⇔ J = 1876.393 − 225.023 − 369.791 ⇔ J = 1281.579 cm 4
98
Anexo I
Áreas, centros de gravidade, momentos e produtos de inércia de áreas planas simples
Retângulo Círculo
A = b×h b h
x= y= A = πr 2 x=r y=r
2 2
bh 3 hb 3 πr 4 πr 4
Ix = Iy = Ix = Iy =
12 12 4 4
bh 3 hb 3 5πr 4 5πr 4
Ix = Iy = Ix = Iy =
3 3 4 4
b 2h2 Pxy = πr 4
Pxy =
4
J=
(bh 3
+ hb 3 ) J=
π r4
12 2
Semicírculo Quarto de círculo
πr 2 x = r y = 4r πr 2 4r 4r
A= A= x= y=
2 3π 4 3π 3π
Ix =
(9π 2
)
− 64 r 4
Iy =
πr 4
Ix = Iy =
(9π 2
− 64 r 4 )
72π 8 144π
πr 4 5πr 4 πr 4 πr 4
Ix = Iy = Ix = Iy =
8 8 16 16
Pxy =
2r 4
Pxy =
(9π − 32)r 4 Pxy =
r4
3 72π 8
1 8  π 8 
J = π r4 − 2 
J = r4 − 
 4 9π   8 9π 
Triângulo Elipse
A=
bh
x=
b
y=
h A = πab x =a y =b
2 3 3
bh 3 hb 3 πab 3 πa 3b
Ix = Iy = Ix = Iy =
36 36 4 4
bh 3 hb 3 5πab 3 5πa 3b
Ix = Iy = Ix = Iy =
12 12 4 4
b 2h2 b 2h2 Pxy = πa 2b2

Pxy = − Pxy =
72 24
J=
(bh 3
+ hb 3 )
J=
π (ba 3 + ab 3 )
36 4
Anexo 1I
Principais unidades de base e derivadas do Sistema Internacional (SI) usadas na mecânica
Grandeza física Nome Símbolo

Comprimento metro m
Massa quilograma kg
Tempo segundo s
Ângulo plano radiano rad
Área metro quadrado m2
Volume metro cúbico m3
Força ou peso newton N
Momento de uma força newton metro N⋅m
Momento estático metro cúbico m3
Raio de giração metro m
Momento de inércia metro à quarta m4
Produto de inércia metro à quarta m4
Prefixos dos múltiplos e submúltiplos de unidades
Prefixo Símbolo Potência

tera T 1012
giga G 109
mega M 106
kilo k 103
hecto h 102
deca d 101
deci d 10-1
centi c 10-2
mili m 10-3
micro µ 10-6
nano ν 10-9
Anexo 1I

Problemas 2012

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Problemas 2012

Enviado por

Direitos autorais:

Formatos disponíveis

INSTITUTO SUPERIOR DE ENGENHARIA DE COIMBRA

DEPARTAMENTO DE ENGENHARIA MECÂNICA

PROBLEMAS DE MECÂNICA APLICADA

Ricardo Nuno Madeira Soares Branco

LICENCIATURAS EM ENGENHARIA MECÂNICA E ENGENHARIA ELECTROMECÂNICA

Capítulo 1 - Sistemas de forças

1. R = 344.75 N e θ = 14.52º (sentido anti-horário).

2. a) R = 644.85 N e θ = 13.11º (sentido anti-horário); b) R = 644.85 N e θ = 13.11º (sentido

4. a) 3094 N⋅m (sentido horário); b) 1048 N⋅m (sentido horário).

5. a) 0 N⋅m; b) 11.47 N⋅m (sentido horário)

7. 150×103 N⋅m (sentido horário).

9. a) 10 N⋅m (sentido anti-horário); b) 3.75 N⋅m (sentido horário); c) 0 N⋅m.

10. 11.825 N⋅m (sentido anti-horário).

11. 6.06 N⋅m (sentido horário).

14. a) R = 9165 N, θ = 19º (medido relativamente ao eixo vertical no sentido anti-horário),

16. 414 cm à esquerda de E.

Capítulo 2 - Sistemas de forças

1. a) RA = 24.85 kN (↑) e RB = 60.15 kN (↑); b) CX = 3.015 kN (←), CY = 10.075 kN (↓),

2. AX = 320 N (→), AY = 80 N (↓), BX = 320 N (→), BY = 80 N (↓), CY = 80 N (↑) e F = 320 N

3. a) AY = 4.3677 kN (↑), BY = 4.1665 kN (↑) e CY = 3.2558 kN (↑); b) ∆BY = 1.2946 kN e

∆CY = -0.3223 kN.

4. θ = arc tg [2 tg β], A = P tg β e B = P/cos β. β.

5. M = 94.13 × 103 N⋅mm (sentido anti-horário).

6. BX = 103.60 kN (→), BY = 24.86 kN (↓), CX = 103.60 kN (←), CY = 44.72 kN (↑),

7. AX = 10 482.3 N (←), AY = 5776.9 N (↑), BX = 10 482.3 N (→), BY = 4886.9 N (↓),

8. AX = 38.261 kN (←), AY = 46.71 kN (↓), BX = 54.38 kN (→), BY = 72.51 kN (↑),

9. AX = 22.59 kN (←), AY = 62.08 kN (↑), BX = 22.59 kN (→), BY = 72.07 kN (↓),

10. AX = 986.63 N (←), AY = 1036.46 N (↓), BX = 986.63 N (→), BY = 1936.45 N (↑),

11. AX = 338.41 kN (←), AY = 211.46 kN (↑), BX = 338.41 kN (←), BY = 211.46 N (↓),

12. CX = 161.8 kN (→), CY = 135.8 kN (↓), DX = 161.8 kN (←), DY = 211.46 N (↓),

13. AX = 1.76 N (→), AY = 3.20 N (↑), FC = 3.52 N.

Capítulo 3 - Sistemas reticulados planos

2. FCB = 2.83 kN (compressão), FCD = 2.83 kN (tração) e FAH = 0 kN.

3. FMH = 0.1401 kN (tração) e FEF = 0.1210 kN (compressão).

5. FBG = 195.75 N (compressão) e FCG = 317.06 N (compressão).

6. FJE = 2166.8 N (tração) e FHF = 1162.1 N (compressão).

8. FFH = 1.25 kN (tração) e FEH = 0.33 kN (compressão).

9. FCJ = 3.29 kN (tração) e FGJ = 0 kN.

Capítulo 4 - Atrito seco

3. a) Fmín = 85.58 N; Fmáx = 461.55 N; b) Fa = 73.62 N (sentido ascendente do plano).

4. a) Não pode ser travada; b) Pode ser travada.

10. a) 7.75 N; b) 3.23 N.

11. a) 17.97 kN; b) 14.87 kN; c) 0.5 m.

12. M = 628.10 N⋅mm e F = 4.83 N.

13. a) 96.36 N; b) 10.26 N.

15. MA = 223.41 N⋅m

16. MA = 1.535 kN⋅m e µs = 0.214

Capítulo 5 - Geometria de massas

1. a) x = 60 mm e y = 99.02 mm; b) Sx = 2.201×106 mm3 e Sy = 1.334×106 mm3; c) J = 417.577× 106

2. a) x = −8.138 mm e y = −6.073 mm; b) Sx = -447.7 mm3 e Sy = -600.0 mm3; c) Ix = 3236.3 mm4,

3. a) x = −76.32 mm e y = −10.96 mm; b) Sx = -18.302×103 mm3 e Sy = -127.607×103 mm3;

c) Ix = 698×103 mm4, Iy = 10.03×106 mm4 e Pxy = 1.68×106 mm4; d) kx = 20.435 mm e

5. a) Ix = 544.1×103 m4, Iy = 505.0×103 m4e Pxy = -9.958×103 m4; b) Ix = 966.5×103 m4,

6. a) Ix = 740.00×103 mm4, Iy = 170.00×106 mm4e Pxy = 0 mm4; b) Ix = 1.218×106 mm4,

7. a) x = 0.36 cm e y = 9.09 cm ; b) Sx = 1822.22 cm3 e Sy = 72.00 cm3; c) Ix = 21.553×103 cm4,

8. a) x = 4.468 cm e y = −4.384 cm ; b) Ix = 713.216 cm4, Iy = 568.699 cm4 e Pxy = -525.904 cm4;

c) Sx = -114.863 cm3 e Sy = 117.058 cm3; d) kx = 5.217 cm e ky = 4.370 cm; e) J0 = 1281.579 cm4.

5. Na figura seguinte está representado um mecanismo de controlo de potência de um avião. Determine

Resolução do problema n.º7

M A = −50 ×103 × 3 ⇔ M A = −150 ×103 N ⋅ m

A expressão do momento, neste caso, conduzirá a:

9. Uma força de 50 N é aplicada no plano horizontal na extremidade da chave. Determine o momento

12. Considere a força vertical de 60 N aplicada na chave-inglesa da figura. Determine o momento
