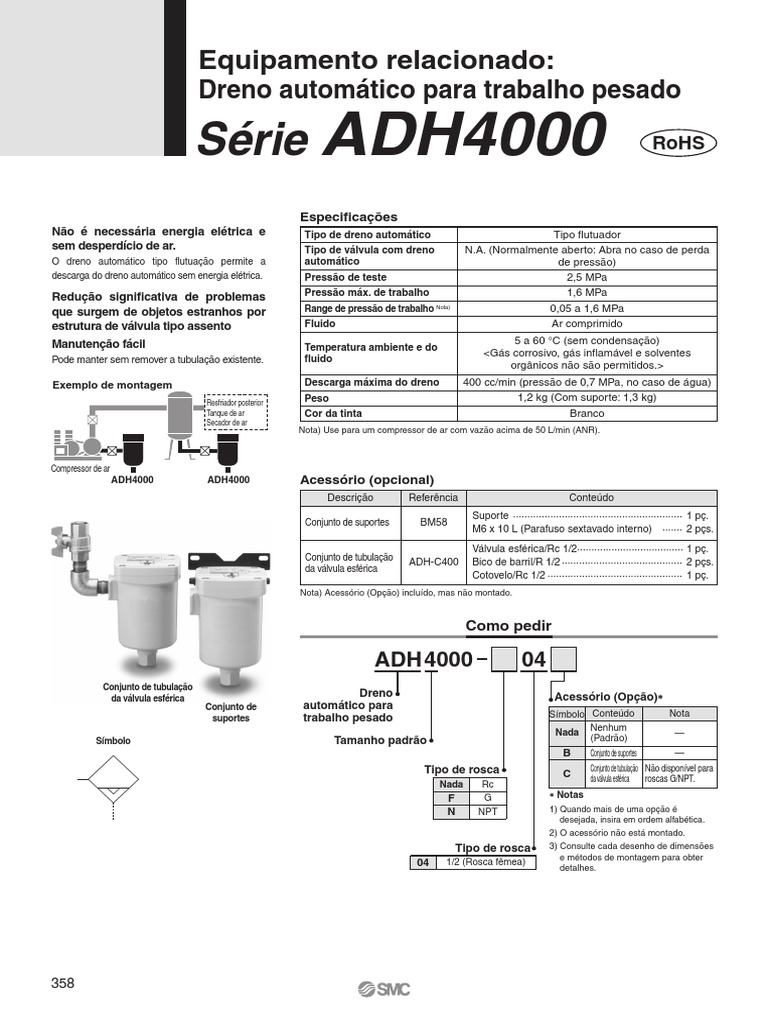

Equipamento relacionado:

Dreno automático para trabalho pesado

Série ADH4000 RoHS

Especificações
Não é necessária energia elétrica e Tipo de dreno automático Tipo flutuador
sem desperdício de ar. Tipo de válvula com dreno N.A. (Normalmente aberto: Abra no caso de perda
O dreno automático tipo flutuação permite a automático de pressão)
descarga do dreno automático sem energia elétrica. Pressão de teste 2,5 MPa
Redução significativa de problemas Pressão máx. de trabalho 1,6 MPa
que surgem de objetos estranhos por Range de pressão de trabalho Nota) 0,05 a 1,6 MPa
estrutura de válvula tipo assento Fluido Ar comprimido

Manutenção fácil 5 a 60 °C (sem condensação)

Temperatura ambiente e do
<Gás corrosivo, gás inflamável e solventes
Pode manter sem remover a tubulação existente. fluido
orgânicos não são permitidos.>
Exemplo de montagem Descarga máxima do dreno 400 cc/min (pressão de 0,7 MPa, no caso de água)
Resfriador posterior Peso 1,2 kg (Com suporte: 1,3 kg)
Tanque de ar Cor da tinta Branco
Secador de ar
Nota) Use para um compressor de ar com vazão acima de 50 L/min (ANR).

Compressor de ar
ADH4000 ADH4000 Acessório (opcional)
Descrição Referência Conteúdo
Suporte ··························································· 1 pç.
Conjunto de suportes BM58
M6 x 10 L (Parafuso sextavado interno) ······· 2 pçs.

Válvula esférica/Rc 1/2····································· 1 pç.

Conjunto de tubulação
ADH-C400 Bico de barril/R 1/2 ·········································· 2 pçs.
da válvula esférica
Cotovelo/Rc 1/2 ··············································· 1 pç.
Nota) Acessório (Opção) incluído, mas não montado.

Como pedir

ADH 4000 04
Conjunto de tubulação
da válvula esférica Dreno Acessório (Opção)
Conjunto de automático para
suportes trabalho pesado Símbolo Conteúdo Nota
Nenhum
Nada —
Símbolo Tamanho padrão (Padrão)
B Conjunto de suportes —
Tipo de rosca Conjunto de tubulação Não disponível para
C
da válvula esférica roscas G/NPT.
Nada Rc
F G Notas
N NPT 1) Quando mais de uma opção é
desejada, insira em ordem alfabética.
2) O acessório não está montado.
Tipo de rosca 3) Consulte cada desenho de dimensões
e métodos de montagem para obter
04 1/2 (Rosca fêmea)
detalhes.

358
 Equipamento relacionado: Dreno automático de trabalho pesado Série ADH4000
Construção

1 9 8 7
a
Lista de peças
2 Nº Descrição Material Nota
1 Corpo Liga de alumínio Acabamento de cozimento

2 Alojamento Liga de alumínio Acabamento de cozimento HAA

6 3 Proteção do dreno Liga de alumínio Acabamento de cozimento HAW
ENTRADA
4 Flutuador Espuma de borracha
AT
5 Válvula piloto Aço inoxidável + NBR
6 Alavanca Resina IDF
IDU
4 5 7 Botão de descarga Latão
8 Orifício Aço inoxidável + NBR
IDFA
9 Diafragma NBR
10-1
3 IDFB
Peças de reposição
10-2
Nº Descrição Referência Nota IDH
0 10-3
10
Kit de reparo para
ADH-D400
O kit inclui peças de
válvula principal 10-1 a 10-5 ID
10-4 11 O-ring KA00793 Material G85: NBR

10-5 Nota) Ao trocar as peças, siga o manual de operação. IDG

SAÍDA Não desmonte outras peças.

IDK
Precauções específicas do produto
AMG
Leia antes do manuseio.
Consulte as Instruções de segurança no prefácio 43 e as página 6 a 8 para Equipamento para preparação do ar. AFF

Projeto Tubulação Montagem AM

Cuidado Cuidado Cuidado AMD

1. Utilize este produto em uma
área onde a pressão do ar não
exceda 1,6 MPa.
Se exceder 1,6 MPa, poderá levar a
um acidente ou avaria.
2. Uma pressão de ar de 0,05 MPa e
taxas de fluxo de descarga de um
compressor de ar maior do que
50 L/min (ANR) são necessárias.
Abaixo destes valores, o ar será
esgotado continuamente a partir da
porta de escape do dreno.
3. Mantenha o ar comprimido e a
temperatura ambiente do local onde o
produto está instalado dentro do intervalo
de 5 a 60 °C. Exceder esse limite pode
levar a uma falha ou mau funcionamento.
4. Evite usar este produto em uma
área onde gases corrosivos,
gases inflamáveis ou solventes
orgânicos estão contidos no ar
comprimido ou no ar circundante.
Seleção
Cuidado
1. A taxa máxima de drenagem
descartável é de 400 cc/min.
Se usar este produto em excesso
desse valor, poderá fazer com que o
dreno flua para o lado da saída.
1. Use tubulação de 1/2B ou maior
para entrada do dreno e evite
elevar a tubulação.
2. Para tubulação de drenagem, use um tubo cujo
diâmetro interno não seja inferior a 8 mm e o
comprimento não seja superior a 10 m. Não faça
nenhum ângulo para aumento das linha de
drenagem. Certifique-se de proteger a tubulação
da porta de escape, pois o dreno está sob pressão.
Montagem
Cuidado
1. Instale com a "porta de saída"
para baixo na posição vertical.
A inclinação da linha vertical deve ser
inferior a 5 °.
2. Instale com pelo menos 200 mm de
espaço livre em cima da unidade
para permitir a manutenção.
3. Para colocar este produto perto do
compressor de ar, instale de tal forma
que as vibrações não sejam transmitidas.
4. Instale uma válvula no dreno de entrada
para que a manutenção seja possível.
Use uma válvula esférica com um
diâmetro maior que 15 mm. (O conjunto
de tubulação da válvula esférica está
disponível como um acessório (opção).)
5. Quando a drenagem não for suficiente, AMH
abra a válvula de sangria para que o
dreno possa correr facilmente. AME
Manutenção
AMF
Cuidado ZFC
1. Verifique as condições do dreno periodi-
camente (mais de uma vez por dia). SF
Além disso, pressione o botão de
liberação para abrir a válvula de escape. SFD
2. O ar do piloto é liberado pela porta de
escape indicada em "Dimensões". Não LLB
cubra a porta de escape. Limpe a
porta de escape de modo que a porta AD;
não seja bloqueada por poeira etc.
3. Quando objetos sólidos estranhos GD
superiores a 1 mm entram, a válvula
principal fica bloqueada. Depois de
recuperar a pressão interna deste produto
para 0 MPa (pressão atmosférica),
remova o parafuso sextavado interno (M6)
da parte do corpo e lave por dentro com
água para remover objetos sólidos
estranhos bloqueando a válvula principal.
4. Ao utilizar este produto, o dreno pode não
entrar facilmente no produto. Nesse caso,
ajuste o ângulo aberto de sua válvula de
sangria para diminuir a pressão um
pouco dentro do recipiente para que o
dreno possa correr facilmente.
359
Série ADH4000

Dimensões

M6 Parafuso sextavado interno 108

[Tamanho nominal da chave sextavada aplicável 5] 100
M6 Parafuso sextavado interno 58 33
[Tamanho nominal da chave sextavada aplicável 5]

Porta de escape do piloto

100
Válvula de sangria Botão de descarga
(Consulte “Manutenção” 4.)

Furo de montagem do suporte Suporte (opcional)

(Ambos os lados)

(Espaço para manutenção)

Entrada do dreno 1/2 rosca fêmea 120
(Consulte "Como pedir" para obter o tipo de rosca.) 100

200
8
7
16

10
30

Largura entre faces Etiqueta do nº do modelo

octogonais 30
(176)
189

171

155

Etiqueta de cuidado

Largura entre faces sextavadas 27

Saída do dreno 1/2 rosca fêmea
(Consulte "Como pedir" para obter o tipo de rosca.)

Opção: Figura de referência de montagem

Exemplo de tubulação do conjunto de tubulação da válvula esférica

(45) (41)
(54)
(100)
