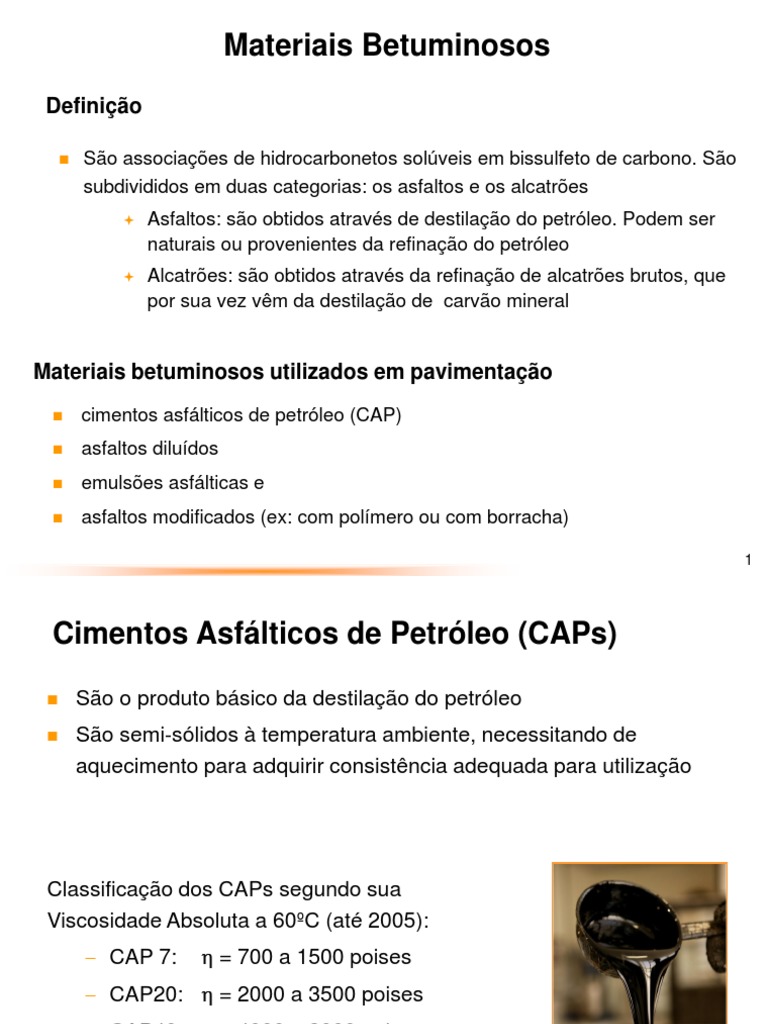

Materiais Betuminosos

Definição

◼ São associações de hidrocarbonetos solúveis em bissulfeto de carbono. São

subdivididos em duas categorias: os asfaltos e os alcatrões
 Asfaltos: são obtidos através de destilação do petróleo. Podem ser
naturais ou provenientes da refinação do petróleo
 Alcatrões: são obtidos através da refinação de alcatrões brutos, que
por sua vez vêm da destilação de carvão mineral

Materiais betuminosos utilizados em pavimentação

◼ cimentos asfálticos de petróleo (CAP)
◼ asfaltos diluídos
◼ emulsões asfálticas e
◼ asfaltos modificados (ex: com polímero ou com borracha)

1
Cimentos Asfálticos de Petróleo (CAPs)

◼ São o produto básico da destilação do petróleo

◼ São semi-sólidos à temperatura ambiente, necessitando de
aquecimento para adquirir consistência adequada para utilização

Classificação dos CAPs segundo sua

Viscosidade Absoluta a 60ºC (até 2005):
− CAP 7:  = 700 a 1500 poises
− CAP20:  = 2000 a 3500 poises
− CAP40:  = 4000 a 8000 poises

Obs: 1 poise = 0,1 Pa x s

2
▪ Classificado por
penetração a 25ºC (a
partir de 2005):
✓ 30/45
✓ 50/70
✓ 85/100
✓ 150/200

3
Asfalto Diluído

− é o produto da diluição do cimento asfáltico em solventes

− os diluentes proporcionam produtos menos viscosos que
podem ser aplicados a temperaturas mais baixas e devem
evaporar totalmente, deixando como resíduo o CAP
− o fenômeno de evaporação do diluente denomina-se cura

4
Asfalto Diluído (ADP)
▪ Diluição de CAP em derivados de petróleo para permitir a
utilização a temperatura ambiente.

▪ Denominação dada segundo a velocidade de evaporação do

solvente:
✓ Cura rápida (CR) – solvente é a gasolina ou a nafta.
✓ Cura média (CM) – solvente é o querosene.

▪ Avaliado em relação à viscosidade cinemática.

▪ Ex: CM 30, CR 250.

5
Asfalto Diluído (ADP) - Continuação

− CM-30 e CM-70 são recomendados para serviços de imprimação,

sendo
 Asfalto diluído tipo CM-30 indicado para superfícies com textura
fechada;
 Asfalto diluído tipo CM-70 indicado para superfícies com textura
aberta.

− CR-70 : poder ser utilizado como pintura de ligação sobre superfícies

de bases não absorventes e não betuminosas (ex: solo cimento e
concreto de cimento), pois não há necessidade de penetração do
material asfáltico aplicado, mas sim, de cura mais rápida.

6
Emulsões Asfálticas

◼ são dispersões de uma fase asfáltica em uma fase aquosa ou vice-versa

◼ produto estável empregado em serviços de pavimentação à temperatura
ambiente
◼ nunca devem ser aquecidas acima de 70oC
◼ emulsão asfáltica catiônica: cimento asfáltico de petróleo (CAP), água,
agente emulsificante e energia de dispersão da fase asfáltica na fase aquosa

◼ Ruptura de Emulsão
− fenômeno que ocorre quando os glóbulos de asfalto dispersos em água,
em contato com o agregado mineral, sofrem uma ionização por parte
deste, dando origem à formação de um composto insolúvel em água que
se precipitará sobre o agregado

7
Classificação das Emulsões Asfálticas

◼ de acordo com a estabilidade, ou tempo de ruptura:

− RUPTURA RÁPIDA (RR): pintura de ligação, imprimação,
tratamentos superficiais, macadame betuminoso
− RUPTURA MÉDIA (RM): pré-misturados a frio
− RUPTURA LENTA (RL): estabilização de solos e preparo de lama
asfáltica

8
Principais ensaios para controle de cimento asfáltico de
petróleo

◼ Espuma:
− O CAP é aquecido até determinada temperatura e a seguir verifica-se
se há ou não a presença de espuma no material, decorrente da
presença de água. A presença de água pode ser perigosa durante o
aquecimento, podendo causar acidentes
− CAPs não devem espumar quando aquecidos a 177ºC

9
 Principais ensaios para controle de CAPs (Cont.)

termômetro

recipiente com
asfalto chama piloto

aquecedor

10
Ensaio de Ponto de Fulgor

11
Ensaio de Ponto de Fulgor

12
 Principais ensaios para controle de CAPs (Cont.)

◼ Densidade
− Utilizado para transformar unidades gravimétricas em volumétricas e
também para o cálculo da densidade teórica e do volume de vazios

◼ Solubilidade em bissulfeto de carbono

− Utilizado para verificar a pureza do CAP, ou seja, mede-se o teor de
betume contido no asfalto

13
 Principais ensaios para controle de CAPs (Cont.)

◼ Ductilidade (DNER-ME 163/98 )

− É a propriedade do material suportar grandes deformações sem
ruptura. Caracteriza a resistência à tração e a flexibilidade do CAP.
Quanto mais dúctil, maior a flexibilidade
− Para os materiais betuminosos, a ductilidade é a distância em mm
que um corpo de prova padronizado se alonga até a ruptura,
quando submetido a uma tração
− Temperatura de ensaio: 25ºC
− Velocidade: 5 cm/min
− Secção transversal do corpo de prova: 1cm2

14
 Principais ensaios para controle de CAPs (Cont.)

◼ Ensaio de Oliensis (Teste da mancha ou spot test)

− Verifica se o asfalto foi superaquecido durante a fabricação ou
transporte.
− Consiste em verificar se uma gota de CAP dissolvido em nafta,
em banho-maria, tem aspecto homogêneo em coloração.
− Se o aspecto for homogêneo representa que o teste é negativo,
caso contrário (centro da mancha for negro), houve
superaquecimento e o resultado do teste é positivo

15
 Principais ensaios para controle de CAPs (Cont.)

◼ Efeito do calor e do ar
− Simula o envelhecimento do CAP durante a misturação em usina
e durante sua vida em serviço
− Consiste no aquecimento de uma fina película de asfalto, em
uma estufa ventilada, por um determinado tempo
− Após isso mede-se a variação de peso e de penetração em
relação ao CAP original

16
 Principais ensaios para controle de CAPs (Cont.)

◼ Viscosidade Saybolt-Furol
− É um índice técnico que se relaciona, de maneira desconhecida, com a
viscosidade.
− Consiste na medida do tempo (em s) que uma determinada quantidade
de material asfáltico (60 ml) leva para fluir através de um orifício
padronizado

Viscosímetro Saybolt-Furol
termômetro

reservatório de óleo para

condicionamento térmico
da amostra

orifício “Furol”

local para colocar o

recipiente de coleta do
líquido (60 ml)
17
 Principais ensaios para controle de CAPs (Cont.)
◼ Viscosidade Absoluta

=v
Ft Ft

18
 Viscosidade Absoluta (Cont.)

− A definição de viscosidade está relacionada com a Lei de Newton: “a

tensão de cisalhamento é diretamente proporcional à variação da
velocidade ao longo da direção normal às placas”.
F d
= 
A dy
− A relação de proporcionalidade pode ser transformada em igualdade
mediante uma constante, dando origem à equação:
F d
= =
A dy
− A viscosidade absoluta ou dinâmica () é o coeficiente de proporcionalidade
entre a tensão de cisalhamento aplicada e o gradiente de velocidade de
distorção do líquido viscoso colocado entre as duas placas paralelas.
− Significado físico da viscosidade: propriedade do fluido através da qual ele
oferece resistência às tensões de cisalhamento.
− Os fluidos que apresentam relação linear entre a tensão de cisalhamento e a
taxa de deformação são denominados newtonianos.
19
 Viscosidade Absoluta (Cont.)

− Análise dimensional da viscosidade (sistema F (força); L (distância); T (tempo))

F F d LT −1
 = = 2 = FL−2 = = T −1
A L dy L
d  FL− 2 FT
 =  = = −1 = 2
dy d T L
dy

− Portanto, as unidades de viscosidade nos sistemas de unidades mais

comuns são
dina  s
CGS :   = 2
= poise
cm
Kgf  s
métrico gravitacional ( MK * S ) :   =
m2
N s
métrico internacional ( SI ) :   = = Pa  s
m2
1 poise = 0,1 Pa  s

20
 Viscosidade Absoluta (Cont.)

− O ensaio para medida da

viscosidade pode ser
realizado no viscosímetro
Brookfield rotacional. Esse
viscosímetro utiliza um
sistema em que o torque para
girar uma pá dentro da
amostra, em velocidade
constante, é relacionado com
a viscosidade absoluta
(dinâmica).

21
 Principais ensaios para controle de CAPs (Cont.)
◼ Viscosidade Cinemática
− É a viscosidade absoluta dividida pela massa específica do líquido; é
expressa em stockes (cm2/s). Este ensaio é utilizado na determinação da
viscosidade de asfaltos diluídos

vis cosidade cinemática =  =


− Análise dimensional da viscosidade cinemática

m M
massa específica =  =  Unidades:  = 3 = M  L−3
V L
F  L−2  T
  =
M  L−3
unidades de força : M  L  T −2

  = F  L−2  T(=
)
M  L  T −2  L−2  T T −1 L2
= −2 =
M  L−3 M  L−3 L T

22
 Principais ensaios para controle de CAPs (Cont.)

◼ Penetração
− Consiste na medida (em décimos de mm) do quanto uma
agulha padrão penetra verticalmente em uma amostra de
material betuminoso sob condições específicas de temperatura
(25ºC), carga (100g) e tempo (5 segundos)

− A condição de ensaio
influencia na
“consistência” do cimento
asfáltico

23
24
 Principais ensaios para controle de CAPs (Cont.)

◼ Ponto de amolecimento (ensaio de anel e bola)

− Este ensaio estabelece uma temperatura de referência, similar à
temperatura de fusão dos materiais
− Os CAPs, em suas respectivas temperaturas de Ponto de Amolecimento
apresentam, aproximadamente, a mesma penetração (800  0,1 mm)
− Ensaio: anel contendo amostra de asfalto, com uma esfera de aço apoiada
sobre a amostra, é submetido a um banho-maria, com taxa de aumento de
temperatura do líquido de 5ºC/min.

− Ao atingir determinada
temperatura o asfalto fluirá com
o peso da esfera de aço apoiada
em sua superfície e deslocará 1”
até tocar o fundo do recipiente
− Anota-se a temperatura, que é o
chamado ponto de
amolecimento

25
Índice de susceptibilidade térmica (Pfeiffer e Van
Doormaal):
◼ É resultante da relação definida entre o ponto de amolecimento e a
penetração
◼ Esse índice varia entre -1,5 e 0,7
◼ IP > 0,7 : asfalto oxidado. Sua suscetibilidade térmica é baixa, mas o asfalto
está duro, quebradiço
◼ IP < -1,5 : materiais muito suscetíveis à ação da temperatura

26
 Índice de susceptibilidade térmica

log P

800 PA = ponto de
amolecimento (ºC)
P = penetração
P
(décimos de mm)


25 PA

log800 − logP
500 log P + 20 PA − 1951 tg  =
IP = PA − 25
120 − 50 log P + PA

27
 Temperatura de Aquecimento dos CAPs

◼ Há uma relação entre a temperatura e os resultados de ensaios de

Viscosidade Saybolt-Furol, que indica as melhores temperaturas para o
aquecimento do cimento asfáltico nos processos de mistura e compactação
◼ Até o agregado que será utilizado na mistura deve estar em uma temperatura
específica, a fim de manter a temperatura do CAP em um patamar de
trabalhabilidade

elástico

fluido
sólido viscoso
viscoso

-30 25 60 135

28
Temperaturas para o aquecimento do CAP e suas relações
▪ A temperatura de aplicação do CAP deve ser determinada para cada tipo de
ligante, em função da relação temperatura-viscosidade. A temperatura
indicada é aquela na qual o asfalto apresenta uma viscosidade situada na
faixa de 75 a 95 segundos Saybolt-Furol.
▪ A temperatura recomendável para a compressão da mistura é aquela na qual
o ligante apresenta uma viscosidade Saybolt-Furol de 140 ± 15 segundos.
log (Visc. S.F.)
T −T
= + 4 3
T T 2
AQ. CAP 3
155
125
= + T2 − T1
TCOMP T1 2
95
TAG = TCAP + 13
75
T oC
T1 T2 T3 T4

TAQ CAP= temperatura de aquecimento do CAP (cimento asfáltico de petróleo)

TCOMP= temperatura de compactação da mistura
TAG= temperatura de aquecimento do agregado
29
