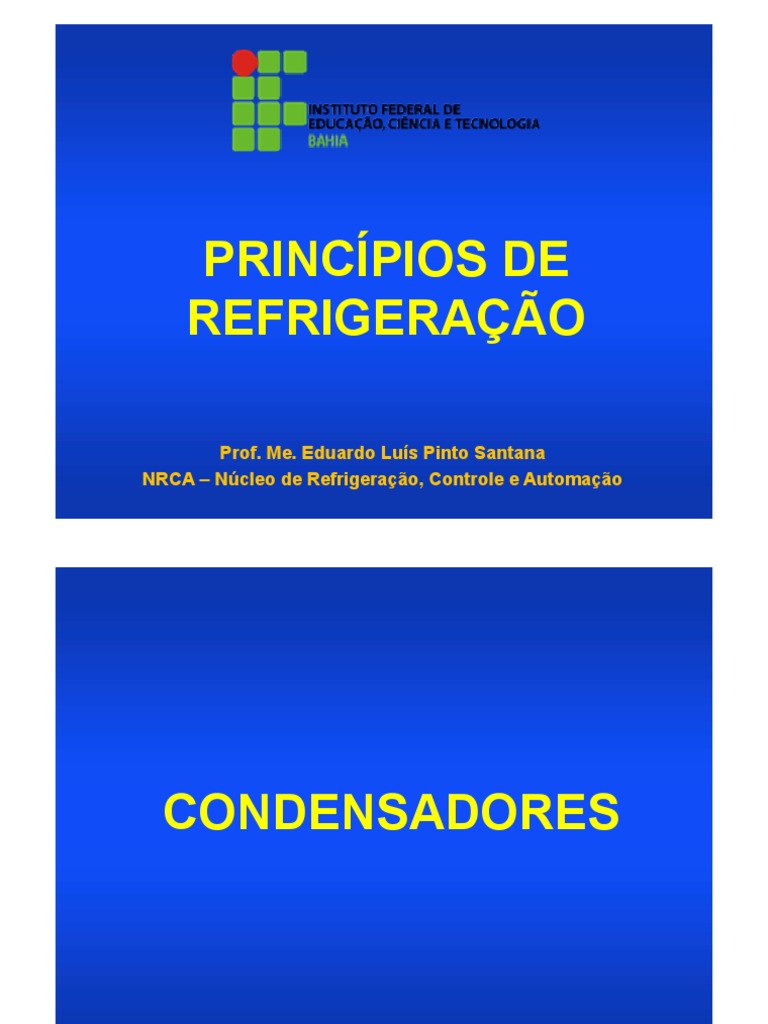

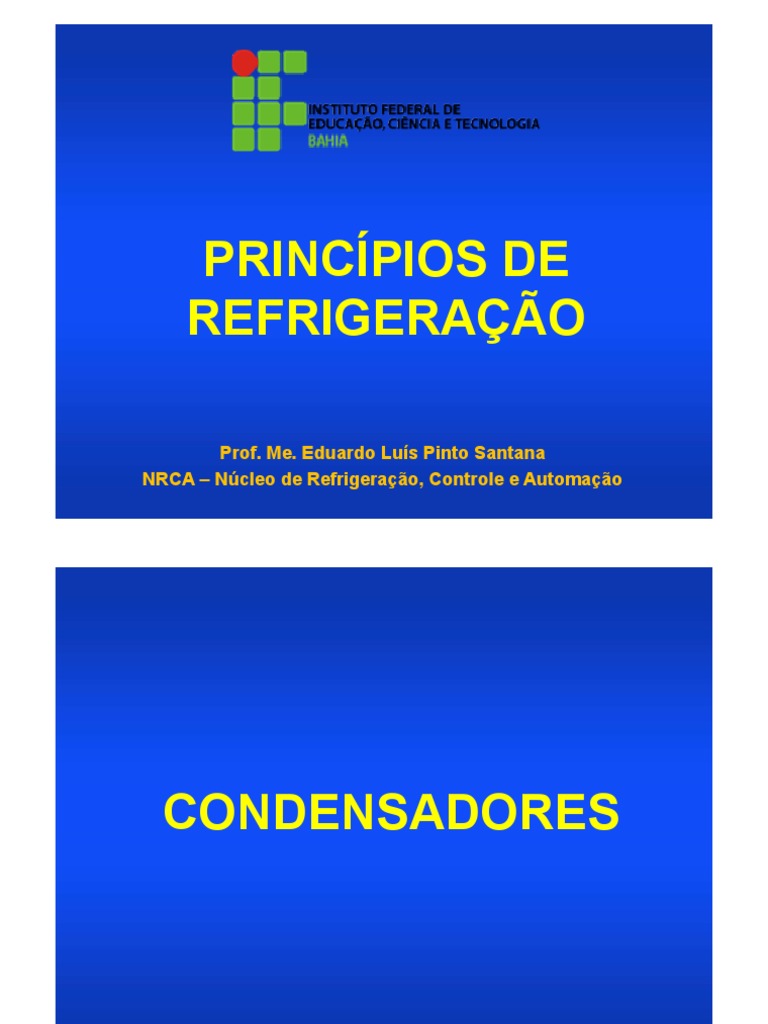

PRINCÍPIOS DE

REFRIGERAÇÃO

Prof. Me. Eduardo Luís Pinto Santana

NRCA – Núcleo de Refrigeração, Controle e Automação
CONDENSADORES
QUAL A FUNÇÃO DOS
CONDENSADORES?
 CONDENSADORES
O condensador é um trocador de calor que tem
a função de dissipar para o ambiente externo o
calor absorvido no evaporador e gerado pelo
compressor.
 CONDENSADORES

Ciclo de Refrigeração por Compressão de Vapor

 CONDENSADORES

Ciclo de Refrigeração por Compressão de Vapor

Condensador: Rejeição de calor a pressão constante

 CONDENSADORES

É onde o fluido refrigerante sofre uma mudança de

estado, saindo da fase gasosa para a fase líquida.

Calor Sensível ou Calor Latente?

Calor Latente: Quantidade de calor que se retira de um

corpo causando a mudança de estado físico.
COMO FUNCIONAM OS
CONDENSADORES?
 CONDENSADORES
Um condensador transfere calor em três fases:
resfriamento sensível do gás superaquecido,
transferência de calor latente na condensação e
sub-resfriamento do condensado.
Variação da temperatura do refrigerante e ar externo em um condensador

Real Ideal
CLASSIFICAÇÃO DOS
CONDENSADORES
 CONDENSADORES
Classificação

Condensadores resfriados a água

• Condensador casco e tubo
• Condensador casco e serpentina
• Condensador de duplo tubo

Condensadores resfriados a ar
• Condensador de circulação natural
• Condensador de circulação forçada

Condensadores evaporativos
 CONDESADORES
RESFRIADOS A ÁGUA
 CONDENSADORES
Condensadores resfriados a água
Quando a água atravessa o condensador, uma camada
de incrustação na superfície do tubo é formada por
minerais que precipitam e aderem à superfície do tubo.

O depósito então formado sobre o tubo, não somente

reduz o coeficiente de transmissão de calor, mas
também tende a restringir a quantidade de água
circulada.

Os fabricantes de condensadores resfriados a água

fornecem as capacidades do condensador para tubos
limpos e para diversas etapas de incrustação do tubo.
 CONDENSADORES
Condensador casco e tubo
O refrigerante condensa fora dos tubos e a água de
resfriamento circula internamente aos tubos. Os tubos
são limpos mecanicamente, logo são apropriados para
instalações onde há taxas elevadas de incrustação.
 CONDENSADORES
Condensador casco e serpentina
Possuem uma ou mais serpentinas numa carcaça de
aço. A água de condensação circula nas serpentinas,
enquanto o refrigerante é contido na carcaça. São
limpos por circulação de produtos químicos.
 CONDENSADORES
Condensador de duplo tubo
Possuem dois tubos sendo um no interior do outro. A
água flui no tubo interno e o refrigerante flui no espaço
entre os tubos interno e externo. Podem ser limpos
mecanicamente ou por circulação de produtos químicos.
CONDESADORES
RESFRIADOS A AR
 CONDENSADORES

Condensadores resfriados a ar

Devido ao calor específico do ar ser relativamente

pequeno, é necessário uma grande quantidade de ar por
unidade de transferência de calor.

Esta característica restringe o tamanho de

condensadores resfriados a ar para capacidades
menores.
 CONDENSADORES
Condensador de circulação natural

A quantidade de ar circulado
sobre o condensador é baixa
e é necessária uma superfície
de condensação grande. Por
causa de sua capacidade
limitada, são usados em
aplicações pequenas.
Exemplo: sistemas de
pequeno porte (refrigeradores
domésticos, freezers, etc).
 CONDENSADORES
Condensador de circulação forçada

A condensação de
convecção forçada utiliza
microventilador e aletas
para aumentar a capacidade
de trocar calor pela
movimentação do ar forçado
pelo ventilador sobre o
condensador.
Ex.: sistemas comerciais
(expositores, ilhas, etc).
CONDESADORES
EVAPORATIVOS
 CONDENSADORES

Condensador evaporativo

É uma composição de um
condensador e uma torre de
arrefecimento em uma só
peça.
 CONDENSADORES

Comparação condensadores

• Precisam de bombas
• Resfriados a água • Grande faixa de capacidade
• Podem ficar no interior

• Não precisam de fonte de água

• Resfriados a ar • Menor custo de instalação e manutenção
• Montados normalmente em área externa

• Menos água
• Evaporativos • Menor instalação
• Baixa manutenção
 CONDENSADORES
Temperaturas de condensação típicas
 CONDENSADORES
Seleção do condensador

Quando o condensador é pequeno, ocorre perda da

capacidade de refrigeração uma vez que não é dissipada
para o ambiente externo todo o calor absorvido no
evaporador e gerado no compressor.

É importante selecionar um modelo que esteja adequado

à capacidade de refrigeração do sistema, pois o
condensador rejeita para o ambiente todo o calor gerado
durante a compressão, mais o calor absorvido pelo
evaporador.
 CONDENSADORES
Recomendações

O condensador precisa passar pelo processo de

monitoramento e manutenção, fazendo-se
periodicamente, ou sempre que necessário, a retirada da
poeira ou sujeira acumulada durante o uso.

O condensador sujo representa aumento de consumo de

energia e perda de capacidade de troca de calor,
reduzindo assim a capacidade de refrigeração.
DÚVIDAS?
 REFERÊNCIAS

• FERRAZ, F. Apostila de Refrigeração. Instituto Federal de

Educação, Ciência e Tecnologia da Bahia – Campus Santo
Amaro, 2008.

• FERRAZ, F. Apostila de Refrigeração. Instituto Federal de

Educação, Ciência e Tecnologia da Bahia – Campus Santo
Amaro, 2009.
