Linguagem Cartográfica e Representação Planimétrica

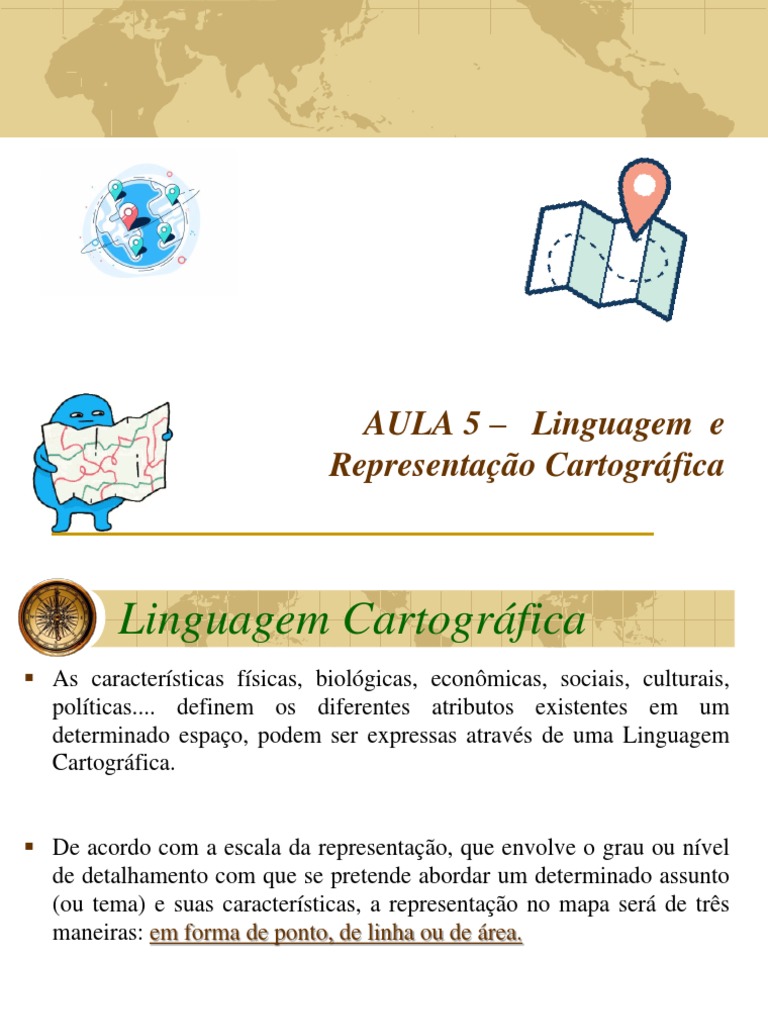

AULA 5 – Linguagem e
Representação Cartográfica
Linguagem Cartográfica
▪ As características físicas, biológicas, econômicas, sociais, culturais,
políticas.... definem os diferentes atributos existentes em um
determinado espaço, podem ser expressas através de uma Linguagem
Cartográfica.
▪ De acordo com a escala da representação, que envolve o grau ou nível

de detalhamento com que se pretende abordar um determinado assunto
(ou tema) e suas características, a representação no mapa será de três
maneiras: em forma de ponto, de linha ou de área.
Linguagem Cartográfica - PONTO
▪ O ponto é a primitiva gráfica básica para o desenho de qualquer
mapa.
▪ Na Cartografia, é o cruzamento de um par de coordenadas (x, y)

sobre uma folha de papel materializando espacialmente a sua
localização.
▪ Na Cartografia, o ponto pode assumir outras configurações sendo

implantado, por exemplo, com variações de tamanho, forma, cor,
tonalidade, de acordo com as necessidades do tema que
representa.
Linguagem Cartográfica - PONTO
▪ São representados com pontos, fenômenos ou ocorrências espaciais que
podem ser ou estar associadas a um lugar, ou seja, a ocorrências cuja
identificação pode ser feita com um ponto.
▪ Nas escalas grandes como em plantas residenciais, o ponto aproxima-se

mais da realidade.
▪ Nas escalas pequenas como nos mapas do Brasil, ou do mundo, o ponto

é mais simbólico e muitas vezes é usado para representar apenas a
localização de grandes cidades, que, como sabemos, ocupam áreas, às
vezes, bem extensas.
Linguagem Cartográfica - LINHA
▪ Derivada do ponto, é a primitiva gráfica utilizada obviamente

para representar ocorrências espaciais que se distribuem
linearmente
▪ Rios, rodovias e ferrovias, fronteiras territoriais ou limites
políticos e todos os fluxos que indicam descolamentos
qualitativos ou quantitativos de pessoas, bens, ideias e
informações.
▪ Assim como o ponto, a forma de implantação linear serve tanto

para representar ocorrências espaciais oriundas do meio
físico/natural, como as curvas de nível e a hidrografia, quanto
para ocorrências relativas ao quadro humano/social.
Linguagem Cartográfica - LINHA
▪ A figura mostra exemplos de implantação linear que, como no caso do
ponto, podem assumir formas, tamanhos (espessuras) cores, tonalidades
e orientações, variações utilizadas, quando necessário, como
possibilidades de enriquecimento da linguagem cartográfica.
▪ Além disso, para ampliar a capacidade de representação dos mapas, as

linhas podem ser contínuas, descontínuas, simples, duplas.
Linguagem Cartográfica - ÁREA
▪ Os símbolos utilizados para representar áreas são formados por figuras
geométricas regulares, ou por polígonos de formas irregulares
resultantes do fechamento das linhas circundantes de um determinado
espaço cuja extensão pode ser visualizada de acordo com a escala do
mapa.
▪ Em geral, os símbolos areais são usados para representar unidades do

relevo, bacias hidrográficas, formações vegetais, cidades, densidades,
taxas, índices e todas as temáticas cujos conteúdos possam ser
mostrados com o preenchimento de áreas.
Linguagem Cartográfica - ÁREA
▪ São utilizadas cores, tonalidades, ou tramas de hachuras formadas por
linhas e por pontos de distribuição regular.
▪ As primitivas gráficas são muito importantes na composição da imagem
cartográfica.
▪ A natureza do tema determina a maneira como essas primitivas são

inseridas no mapa, havendo em cada mapa, quase sempre, o predomínio
de uma ou outra dessas formas de implantação.
▪ Por exemplo, nas áreas urbanas, os quarteirões são representados por

áreas, mas isso não impede o uso de pontos para assinalar nesses
quarteirões prédios como pontos comerciais ou linhas que indiquem um
roteiro a ser seguido na área interna da cidade.
Representação Cartográfica – Planimétrica
Prof. Carlos Rodrigo Tanajura Caldeira
❑Sendo uma carta ou mapa que representa parte da superfície
terrestre, em dimensões reduzidas, é preciso associar os elementos
representáveis à símbolos e convenções
❑As convenções cartográficas abrangem símbolos que,
atendendo às exigências da técnica, do desenho e da reprodução
fotográfica, representam de modo mais expressivo, os diversos
acidentes do terreno e objetos de interesse.
❑Possibilitam ressaltar esses acidentes do terreno, de maneira
proporcional à sua importância, principalmente sob o ponto de
vista das aplicações da carta.
✓Qual aplicação?
✓Qual a escala e erro de graficismo?
✓Qual sua importância para
representação?
✓Qual tipo de mapa? Há Convenções?
❑É necessário observar, com o máximo rigor, as dimensões e a
forma característica de cada símbolo, a fim de se manter,
sobretudo, a homogeneidade que deve predominar em todos os
trabalhos da mesma categoria.
À proporção que a escala diminui, aumenta a quantidade de

símbolos.
❑É necessário observar, com o máximo rigor, as dimensões e a
forma característica de cada símbolo, a fim de se manter,
sobretudo, a homogeneidade que deve predominar em todos os
trabalhos da mesma categoria.
❑Então, se uma carta ou mapa é a representação dos aspectos
naturais e artificiais da superfície da Terra, toda a representação só
pode ser convencional, isto é, através de pontos, círculos,
traços, polígonos, cores, etc..
As feições podem ser

representadas por PONTO,
LINHA ou POLÍGONO....
Dependendo da Escala
Símbolos Cartográficos
❑Os símbolos podem ser classificados:
-De acordo com a dimensão espacial, os símbolos cartográficos

podem ser classificados em: pontuais, lineares, zonais (de área).
-- De acordo com a forma, os símbolos podem ser classificados

em: geométricos, alfanuméricos e pictóricos.
Símbolos geométricos ou abstratos são símbolos com uma forma
regular tal como um círculo, um quadrado, um triângulo, um
hexágono, etc.
São puramente arbitrários em relação ao seu referente/ objeto/

feição.
Símbolos Geométricos
Vantagens Desvantagens
✓Muitos símbolos geométricos ✓Não são entendidos

são relativamente fáceis de diretamente pelo usuário, por
serem produzidos. não ter um significado explicito,
✓Torna-se fácil para o usuário os símbolos geométricos têm
definir o ponto central, por se que ser explicados na legenda
tratar de figuras geométricas. do mapa
✓Devido sua forma regular e
simples, não ocupam grande
espaço no mapa e, portanto não
cobrem outros detalhes
❑ Símbolos Alfanuméricos → São aqueles compostos de letras e
(ou) números. Frequentemente, abreviaturas são usadas para dar a
identificação das feições específicas.
❑ Códigos de letras e (ou) números são frequentemente usados

nos mapas de recursos naturais, tais como, em mapas de solo,
mapas geológicos, mapas de vegetação, para facilitar a leitura de
símbolos zonais (área) complexos, que utilizam muitas cores, ou
ainda, para informações adicionais.
Símbolos Alfanuméricos
✓São na maioria fáceis de ✓A legibilidade pode ser afetada

entender; por outro texto no mapa;
✓ São fáceis de produzir;

✓A qualidade da localização não
✓É utilizado como um padrão de é boa.
textura, sem poluir a visibilidade
do mapa;
Símbolos Pictóricos → Símbolos pictóricos ou descritivos são
símbolos que de um modo realista, simplificado ou estilizado,
representam de forma mais direta o objeto/feição (referente) do
mundo real.
❑Alguns dos símbolos estão muito próximos da realidade, outros

passam por uma extrema simplificação (ex: Igreja = círculo com a
cruz).
Símbolos Pictóricos
✓Geralmente, são auto- ✓Ocupam, geralmente, um

explicativos, não havendo espaço grande no mapa,
necessidade de legenda. cobrindo alguns detalhes;
✓Quanto mais detalhes, maior a

complexibilidade do símbolo
Cartografia I
❑Um único símbolo tem um significado específico, conforme
explicado na legenda do mapa.
❑Uma coleção de símbolos localizados no mapa de acordo
com a distribuição geográfica e a posição planimétrica dos
fenômenos que representam, formam a informação a ser
comunicada no mapa.
Elementos Planimétricos
Hidrografia
❑A representação dos elementos hidrográficos é feita, sempre que
possível, associando-se esses elementos a símbolos que
caracterizem a água.
❑O azul é a cor escolhida para representar a hidrografia,
alagados (mangue, brejo e área sujeita a inundação), etc.
Vegetação
❑Como não poderia deixar de ser, a cor verde é universalmente
usada para representar a cobertura vegetal do solo.
❑Na folha 1:50.000 por exemplo, as matas e florestas são
representadas pelo verde claro. O cerrado e caatinga, o verde
reticulado, e as culturas permanentes e temporárias, outro tipo
de simbologia.
Unidades Político-Administrativas
❑A Divisão Política-Administrativa é representada nas cartas e
mapas por meio de linhas convencionais (limites) correspondente
a situação das Unidades da Federação e Municípios no ano da
edição do documento cartográfico. Consta no rodapé das cartas
topográficas a referida divisão, em representação esquemática.
- Grandes Regiões
-Estados, Territórios e Distrito Federal.
-Municípios
-Distritos
-Administrativas; Subdistritos e Zonas;
-Área Urbana;
- Área Rural;
- Área Urbana Isolada;
Unidades Político-Administrativas
Localidades
❑Localidade é conceituada como sendo todo lugar do território
nacional onde exista um aglomerado permanente de habitantes.
✓Classificação e definição de tipos de Localidades:
✓Capital
✓Cidade
✓Vila
✓Aglomerado Rural
✓Propriedade Rural
✓Aldeia
Localidades
Sistema Viário
❑No caso particular das rodovias, sua representação em carta não
traduz sua largura real uma vez que a mesma rodovia deverá ser
representada em todas as cartas topográficas desde a escala
1:250.000 até 1:25.000 com a utilização de uma convenção.
❑As rodovias são representadas por traços e/ou cores e são

classificadas de acordo com o tráfego e a pavimentação. Essa
classificação é fornecida pelo DER, seguindo o Plano Nacional de
Viação (PNV).
❑Já a ferrovia é definida como sendo qualquer tipo de estrada

permanente, provida de trilhos, destinada ao transporte de
passageiros ou carga
Sistema Viário
❑São representadas na cor preta ou vermelha e a distinção entre
elas é feita quanto à federação. São representados ainda, os
caminhos e trilhas
Linhas de Comunicação e outros Elementos Planimétricos
❑As linhas de comunicação resumem-se à linha telefônica e às
linhas de energia elétrica (de alta ou baixa tensão).
Linhas de Limite
❑Representação das divisas interestaduais e intermunicipais, uma
vez que são cartas de grande utilidade principalmente para uso
rural.
❑Numa carta geográfica, a CIM, por exemplo, só há
possibilidade do traçado dos limites internacionais e
interestaduais.
Representação Cartográfica – Altimetria
Parte 1
Representação Altimétrica
❑Como visto, a carta ou mapa tem por objetivo a representação

de feições/fenômenos em duas dimensões.
✓Planimetria referente ao plano (x, y)
✓Altimetria referente a altitude, representação do relevo.
❑Desta forma, os símbolos e cores convencionais são de duas

ordens: planimétricos e altimétricos.
Aspecto do Relevo
❑A cor da representação da altimetria do terreno na carta é, em

geral, o sépia.
❑A própria simbologia que representa o modelado terrestre (as
curvas de nível) é impressa nessa cor.
Aspecto do Relevo
Parte da Carta SA 22
Aspecto do Relevo
❑À medida que a escala diminui, acontece o mesmo com os
detalhes, ou seja é necessário a generalização, neste caso
aumenta-se a equidistâncias das curvas de nível. Assim, alterações
no relevo menor que a equidistância não serão representadas
❑Uma alternativa, é representar o relevo por uma escala de
cores hipsométricas, as quais caracterizam as diversas faixas
de altitudes.
Aspecto do Relevo
Curvas de Nível
❑O método, por excelência, para representar o relevo terrestre, é
o das curvas de nível, permitindo ao usuário, ter um valor
aproximado da altitude em qualquer parte da carta.
❑As curvas de nível ou isolinhas são linhas curvas fechadas formadas a
partir da interseção de vários planos horizontais com a superfície do
terreno.
❑Cada uma destas linhas, pertencendo a um mesmo plano horizontal tem,
evidentemente, todos os seus pontos situados na mesma cota altimétrica,
ou seja, todos os pontos estão no mesmo nível.
Curvas de nível são linhas que ligam pontos de mesma

altitude na superfície do terreno.
Curvas de Nível
Curvas de Nível
❑As curvas de nível, segundo o seu traçado, são classificadas em:
✓ Mestras: todas as curvas múltiplas de 5 ou 10 metros, ou
adequada a escala do mapa.
✓Intermediárias: todas as curvas múltiplas da equidistância
vertical, excluindo-se as mestras.
Curvas de Nível
❑Todas as curvas são representadas em tons de marrom ou sépia
(plantas coloridas) e preto (plantas monocromáticas).
• As curvas mestras são representadas por traços mais
espessos e são todas cotadas de 5 em 5 curvas.
Análise das Curvas de Nível
❑Curvas muito afastadas representam terrenos MAIS planos.
❑Curvas muito próximas representam terrenos MAIS acidentados.
Propriedades das Curvas de Nível
❑As curvas de nível cruzam os cursos d'água em forma de "V",
com o vértice apontando para a nascente.
❑E em casos de Rios Largos?????

❑Todos os pontos de uma curva de nível há a mesma elevação.
❑Cada curva de nível é fechada
❑Duas curvas de nível jamais devem se cruzar
❑Duas ou mais curvas de nível jamais poderão convergir para

formar uma curva única, com exceção das paredes verticais de
rocha.
❑Uma curva de nível inicia e termina no mesmo ponto, portanto,
ela não pode surgir do nada e desaparecer repentinamente
❑Nos cúmes e nas depressões o relevo é representado por pontos

cotados
x
x
x
x
❑As cartas topográficas apresentam pontos de controle vertical,
denominados Pontos Cotados:
✓Referência de nível - Ponto de controle vertical, estabelecido num
marco de caráter permanente, cuja altitude foi determinada em relação a
um Datum vertical (por ex. Imbituba-SC).
✓Cota não Comprovada - Determinada por métodos de levantamento
terrestre não comprovados, ou por metódos fotogramétricos.
✓Cota Comprovada - Altitude estabelecida no campo, através de
nivelamento geométrico de precisão, ou qualquer método que assegure a
precisão obtida.
precisão obtida.
Representação Altimétrica - Sombreado
❑O sombreado executado diretamente em função das curvas de
nível é uma modalidade de representação do relevo.
❑ É construídas sombras contínuas sobre certas vertentes dando a
impressão de saliências iluminadas e não iluminadas.
✓Para executar-se o relevo sombreado, imagina-se uma fonte luminosa a
noroeste, fazendo um ângulo de 45º com o plano da carta, de forma que as
sombras sobre as vertentes fiquem voltadas para sudeste.
Interpolação de Curva de Nível
❑Próxima aula... Interpolação de Curva de Nível
Representação Cartográfica – Altimetria
Parte 2
❑Como visto na aula anterior, a carta ou

mapa tem por objetivo a representação de
feições/fenômenos em duas dimensões.
✓Altimetria referente a altitude,
representação do relevo.
❑Como visto na aula anterior, a carta ou

mapa tem por objetivo a representação de
feições/fenômenos em duas dimensões.
✓Altimetria referente a altitude,
representação do relevo.
❑Desta forma, os símbolos e cores

convencionais são de duas ordens:
planimétricos e altimétricos.
Curvas de Nível
Curvas de Nível
❑O método, por excelência, para representar o relevo terrestre, é
o das curvas de nível, permitindo ao usuário, ter um valor
aproximado da altitude em qualquer parte da carta.
❑As curvas de nível ou isolinhas são linhas curvas fechadas formadas a
partir da interseção de vários planos horizontais com a superfície do
terreno.
❑Cada uma destas linhas, pertencendo a um mesmo plano horizontal tem,
evidentemente, todos os seus pontos situados na mesma cota altimétrica,
ou seja, todos os pontos estão no mesmo nível.
Curvas de nível são linhas que ligam pontos de mesma

altitude na superfície do terreno.
Curvas de Nível
Curvas de Nível
Curvas de Nível
❑As curvas de nível, segundo o seu traçado, são classificadas em:
✓ Mestras: todas as curvas múltiplas de 5 ou 10 metros, ou
adequada a escala do mapa.
✓Intermediárias: todas as curvas múltiplas da eqüidistância
vertical, excluindo-se as mestras.
Curvas de Nível
❑Todas as curvas são representadas em tons de marrom ou sépia
(plantas coloridas) e preto (plantas monocromáticas).
• As curvas mestras são representadas por traços mais
espessos e são todas cotadas.
Análise das Curvas de Nível
❑Curvas muito afastadas representam terrenos MAIS planos.
❑Curvas muito próximas representam terrenos MAIS acidentados.
❑As curvas de nível cruzam os cursos d'água em forma de "V",
com o vértice apontando para a nascente.
❑E em casos de Rios Largos?????

❑Todos os pontos de uma curva de nível há a mesma elevação.
❑Cada curva de nível é fechada
❑Duas curvas de nível jamais devem se cruzar
❑Duas ou mais curvas de nível jamais poderão convergir para

formar uma curva única, com exceção das paredes verticais de
rocha.
❑Uma curva de nível inicia e termina no mesmo ponto, portanto,
ela não pode surgir do nada e desaparecer repentinamente
❑Nos cúmes e nas depressões o relevo é representado por pontos

cotados
x
x
x
x
Curvas de Nível
❑A cor da representação da altimetria do terreno na carta é, em
geral, o sépia.
❑A própria simbologia que representa o modelado terrestre (as
curvas de nível) é impressa nessa cor.
Curvas de Nível
precisão obtida.
Representação Altimétrica - Hipsometria
❑À medida que a escala diminui, acontece o mesmo com os
detalhes, ou seja é necessário a generalização, neste caso
aumenta-se a equidistâncias das curvas de nível. Assim, alterações
no relevo menor que a equidistância não serão representadas
❑Uma alternativa, é representar o relevo por uma escala de
cores hipsométricas, as quais caracterizam as diversas faixas
de altitudes.
Representação Altimétrica - Hipsometria
Representação Altimétrica - Sombreado
❑O sombreado executado diretamente em função das curvas de
nível é uma modalidade de representação do relevo.
❑ É construídas sombras contínuas sobre certas vertentes dando a
impressão de saliências iluminadas e não iluminadas.
✓Para executar-se o relevo sombreado, imagina-se uma fonte luminosa a
noroeste, fazendo um ângulo de 45º com o plano da carta, de forma que as
sombras sobre as vertentes fiquem voltadas para sudeste.
Interpolação de Curvas de Nível
Levantamento Planialtimétrico
Cada Ponto terá uma Posição (X,Y)
associada a uma Altitude
Definir os Pontos de passagem das

curvas inteiras, de modo a definir a
representação do relevo do terreno
Definir os Pontos de passagem das

curvas inteiras, de modo a definir a
representação do relevo do terreno
Atráves de Grade Regular ou

Triangular
❑Grade Regular
❑É um poliedro de faces retangulares. Consiste em gerar uma grade retangular
regularmente espaçadas sobre o conjunto de pontos levantados, com o objetivo
de estimar os valores de altitude de cada vertice da grade.
❑Grade Triangular
❑É um poliedro de faces triangulares. Os pontos de altitude
conhecidas são conectadas por linhas para formar triângulos.
❑A Malha de triângulos mais conhecida é a Triangulação de
Delaunay.
❑O Critério utilizado na construção das malhas triangulares é a

Maximização dos ângulos de cada triângulo, ou seja, a malha
deve conter triângulos o mais próximo de triângulos equiláteros,
evitando-se triângulos com ângulos internos muito agudos.
❑Grade Triangular
❑Uma forma de se implementar a triangulação é utilizando o critério de
circuncírculo.
❑O círculo que passa pelos 3 vertíces de cada triângulo da malha
triangular e que não pode conter em seu interior nenhum conjunto de
amostra de pontos.
Triangulação de Delaunay
❑Exercício
✓Determinar a Mediatriz (Segmento de Reta)
❑Exercício
✓Determinar o Centro da Circunferência;
❑Exercício
✓Verificar se atende o Critério de Delaunay
❑Exercício
✓Verificar se atende o Critério de Delaunay
❑Segundo Veiga (2007) a interpolação das curvas de nível pode
ser gráfica ou numérica.
❑Gráfica
Inicialmente, toma-se o segmento dos pontos (AB) com altitudes determinados por
métodos adequados, os quais se deseja interpolar as curvas inteiras. Pelo ponto inicial
(A), traça-se uma reta qualquer (r) com comprimento igual ao desnível entre os pontos
inicial (A) e final (B), definindo-se o ponto. Empregando a escala que melhor se adapte
ao desenho.
❑Gráfica
Posteriormente, são traçadas então retas paralelas à reta BB’ passando pelas cotas
inteiras marcadas na reta r. A intersecção destas retas com o segmento AB é a posição
das curvas interpoladas.
❑Numérica
Utiliza-se uma regra de três para a interpolação das curvas de nível. Devem ser
conhecidas as cotas dos pontos, a distância entre eles e a eqüidistância vertical das
curvas de nível.
Exemplo: Sabe-se que a distância entre os pontos A e B no desenho é de 7,5 cm e que o
desnível entre eles é de 12,9 m. Pretende-se interpolar a posição por onde passaria a
curva com cota 75 m.
curva com cota 75 m.
❑Numérica
Obrigado....
caldeiracrt@gmail.com

Linguagem Cartográfica e Representação Planimétrica

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Linguagem Cartográfica e Representação Planimétrica

Enviado por

Direitos autorais:

Formatos disponíveis

AULA 5 – Linguagem e

▪ De acordo com a escala da representação, que envolve o grau ou nível

▪ Na Cartografia, é o cruzamento de um par de coordenadas (x, y)

▪ Na Cartografia, o ponto pode assumir outras configurações sendo

▪ Nas escalas grandes como em plantas residenciais, o ponto aproxima-se

▪ Nas escalas pequenas como nos mapas do Brasil, ou do mundo, o ponto

▪ Derivada do ponto, é a primitiva gráfica utilizada obviamente

▪ Assim como o ponto, a forma de implantação linear serve tanto

▪ Além disso, para ampliar a capacidade de representação dos mapas, as

▪ Em geral, os símbolos areais são usados para representar unidades do

▪ A natureza do tema determina a maneira como essas primitivas são

▪ Por exemplo, nas áreas urbanas, os quarteirões são representados por

À proporção que a escala diminui, aumenta a quantidade de

As feições podem ser

-De acordo com a dimensão espacial, os símbolos cartográficos

-- De acordo com a forma, os símbolos podem ser classificados

São puramente arbitrários em relação ao seu referente/ objeto/

✓Muitos símbolos geométricos ✓Não são entendidos

❑ Códigos de letras e (ou) números são frequentemente usados

✓São na maioria fáceis de ✓A legibilidade pode ser afetada

✓ São fáceis de produzir;

❑Alguns dos símbolos estão muito próximos da realidade, outros

✓Geralmente, são auto- ✓Ocupam, geralmente, um

✓Quanto mais detalhes, maior a

❑As rodovias são representadas por traços e/ou cores e são

❑Já a ferrovia é definida como sendo qualquer tipo de estrada

❑Como visto, a carta ou mapa tem por objetivo a representação

❑Desta forma, os símbolos e cores convencionais são de duas

❑A cor da representação da altimetria do terreno na carta é, em

Curvas de nível são linhas que ligam pontos de mesma

❑E em casos de Rios Largos?????

❑Duas ou mais curvas de nível jamais poderão convergir para

❑Nos cúmes e nas depressões o relevo é representado por pontos

❑Como visto na aula anterior, a carta ou

❑Como visto na aula anterior, a carta ou

❑Desta forma, os símbolos e cores

Curvas de nível são linhas que ligam pontos de mesma

❑E em casos de Rios Largos?????

❑Duas ou mais curvas de nível jamais poderão convergir para

❑Nos cúmes e nas depressões o relevo é representado por pontos

Definir os Pontos de passagem das

Definir os Pontos de passagem das

Atráves de Grade Regular ou

❑O Critério utilizado na construção das malhas triangulares é a

Você também pode gostar
