LEGENDA

BARRAMENTO

DISJUNTOR TERMOMAGNÉTICO TRIPOLAR

DISJUNTOR TERMOMAGNÉTICO MONOPOLAR

CONDUTORES: FASE, NEUTRO, RETORNO, TERRA, RESPECTIVAMENTE

DPS
DISPOSITIVO DE PROTEÇÃO CONTRA SURTO

DR
DISPOSITIVO DR

NOTAS

1 - CONSULTAR NORMAS E PADRÕES DE FORNECIMENTO DE ENERGIA ELÉTRICA A

CONSUMIDORES DA CEB - NTD-6.07 - 2° EDIÇÃO
2 - OS PAINÉIS PARA MEDIDORES SERÃO EM POLICARBONATO, HOMOLOGADOS PELA CEB
CONFORME NORMA NTD-3.49, FABRICAÇÃO TAF OU EQUIVALENTE TAMBÉM HOMOLOGADO.
3 - OS QUADROS DE MEDIÇÃO SERÃO INSTALADOS EM COMPARTIMENTOS DE MEDIDORES

4 - OS BARRAMENTOS SERÃO DE COBRE 99% PURO, ESTANHADOS NAS EMENDAS

E PINTADOS NAS CORES: VERMELHO (FASE A), BRANCA (FASE B) E MARROM
(FASE C), AZUL CLARO (NEUTRO) E VERDE (TERRA)

5 - OS CABOS ESTAO INDICADOS EM mm2

6 - AS COTAS ESTAO EM MILÍMETROS

7 - AS CAPACIDADES DOS BARRAMENTOS DEVERAO OBEDECER A TABELA

DO REGULAMENTO DA "CEB" - POREM OBSERVANDO-SE UMA
CAPACIDADE DE 1,25 x In.

8 - OS DISJUNTORES DEVERÃO OBEDECER A NORMA NBR IEC-60947-2 DA ABNT.

9 - OS ELETRODUTOS QUE DERIVAM DO BARRAMENTO GERAL AOS

CONJUNTOS DE MEDIÇÃO, SERÃO METÁLICOS PESADOS E DEVERÃO
SER PINTADOS NA COR CINZA CLARO
10 - OS CABOS QUE ALIMENTAM OS CONJUNTOS DE MEDIÇÃO INSTALADOS EM ELETRODUTOS,
SERÃ SINGELOS ISOLADOS COM HEPR/POLIOLEFINA 90° C - 0,6/1KV

11 - AS INSTALAÇÕES ELÉTRICAS SERÃO EXECUTADAS DE ACORDO COM NBR 5410:2004 DA ABNT

(P/ FORNECIMENTO EM BT e AT)

12 - CADA UMA DAS UNIDADES CONSUMIDORAS APRESENTADAS DEVE SER ATENDIDAS,

ESSENCIALMENTE, COM CONDUTORES FASE E NEUTRO, SENDO QUE A ORIGEM DO CONDUTOR
DE PROTEÇÃO (TERRA), COMO PARTE INTEGRANTE DO RESPECTIVO CIRCUITO, DEVE SER A BARRA
PE (PROTEÇÃO ELETRICA) DO QUADRO DE MEDIÇÃO, A QUAL POR SUA VEZ É INTERLIGADA AO
BEP (BARRAMENTO DE EQUIPOTENCIALIZAÇÃO PRINCIPAL) DA EDIFICAÇÃO.

13 - O CONDUTOR DE ATERRAMENTO DEVERÁ SER DECAPADO DESDE O PADRÃO CEB ATÉ A

CAIXA DE PASSAGEM DE SAÍDA DE ENERGIA DE CADA MEDIÇÃO (MÚLTIPLAS MEDIÇÕES)
14 - AS PLAQUETAS DE IDENTIFICAÇÃO DE CADA UNIDADE CONSUMIDORA DEVERÃO SER
AMARRADAS COM FIO DE NYLON EM SEUS RESPECTIVOS CONDUTORES NEUTRO
DENTRO DA CAIXA CD
15 - VIDE DIAGRAMA UNIFILAR GERAL

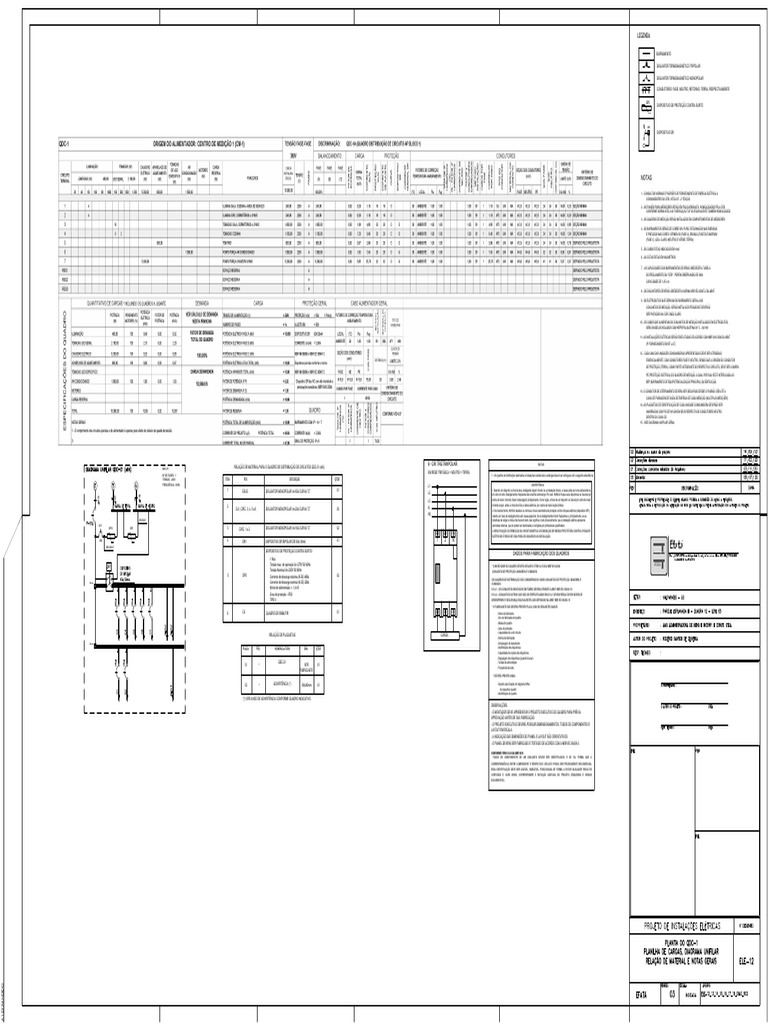

RELAÇÃO DE MATERIAL PARA O QUADRO DE DISTRIBUIÇÃO DE CIRCUITOS QDC-01 (x64)

6 - DR TRETRAPOLAR NOTAS
QDC-01
Nº DE FASES - 1 EM REDE TRIFÁSICA + NEUTRO + TERRA 1 - Os quadros de distribuição destinados a instalações residenciais e análogas devem ser entregues com a seguinte advertência:
TENSÃO - 220V ITEM POS DESCRIÇÃO QTDE
FREQÜÊNCIA - 60Hz ADVERTÊNCIA
L1
1 DSJG DISJUNTOR MONOPOLAR In=50A CURVA "C" 01 1. Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação inteira, a causa pode ser uma sobrecarda ou
L2 um curto-circuito. Desligamentos freqüentes são sinal de sobrecarga. Por isso, NUNCA troque seus disjuntores ou fusíveis por
L3 outros de maior corrente (maior amperagem) simplesmente. Como regra, a troca de um disjuntor ou fusível por outro de maior
2 corrente requer, antes, a troca dos fios e cabos elétricos, por outros de maior seção (bitola).
DJ1, CIRC. 3, 4, 5 e 6 DISJUNTOR MONOPOLAR In=20A CURVA "C" 05 N
2. Da mesma forma, NUNCA desative ou remova a chave automática de proteção contra choques elétricos (dispositivo DR),
PE mesmo em caso de desligamentos sem causa aparente. Se os desligamentos forem freqüentes e, principalmente, se as
#6,0mm² tentativas de religar a chave não tiverem êxito, isso significa, muito provavelmente, que a instalação elétrica apresenta
DJ1 anomalias internas, que só podem ser identicadas e corrigidas por profissionais qualificados.
DPS1 DPS 3 CIRC. 1 e 2 DISJUNTOR MONOPOLAR In=16A CURVA "C" 02
A DESATIVAÇÃO OU REMOÇÃO DA CHAVE SIGNIFICA A ELIMINAÇÃO DE MEDIDA PROTETORA CONTRA CHOQUES
ELÉTRICOS E RISCO DE VIDA PARA OS USUÁRIOS DA INSTALAÇÃO.
20A 4 01 1 2 N
3#6,0mm²
DR1 DISPOSITIVO DR BIPOLAR DE 63A 30mA

DISPOSITIVO DE PROTEÇÃO CONTRA SURTO:

Efatá
DADOS PARA FABRICAÇÃO DOS QUADROS Fone : 3967-1078 Rua Babaçu, Lote 25 – 3º Andar , Águas Claras/DF - CEP:71928-000
1 Polo 3436-0020 3567-0191
Tensão max. de operação Uc=275V 50/60Hz * O MONTADOR DO QUADRO DEVERÁ SEGUIR O ITEM 6.4.5 DOA NBR 5410-2004 efatá
Tensão Nominal Un=230V 50/60Hz (CONJUNTO DE PROTEÇÃO, MANOBRA E COMANDO.
5 DPS Corrente de descarga máxima (8/20) 40KA 02
OS QUADROS DE DISTRIBUIÇÃO SÃO CONSIDERADOS COMO CONJUNTOS DE PROTEÇÃO, MANOBRA E
Bornes Corrente de descarga nominal (8/20) 20KA COMANDO.
Níveis de sobretensão <= 1,4 kV 6.5.4.1 - OS CONJUNTOS MONTADOS EM FÁBRIC DEVEM ATENDER À ABNT NBR IEC 60439-1/3
Grau de proteção = IP20 6.5.4.2 - CONJUNTOS OUTROS QUE NÃO OS ESPECIFICADOS EM 6.5.4.1 DEVEM RESULTAR EM NÍVEIS DE
TIPO II DESEMPENHO E SEGURANÇA EQUIVALENTES AOS DEFINIDOS NA ABNT NBR IEC 60439-1/3
* O FABRICANTE DOS DEVERÁ PREVER PLACA COM OS SEGUINTES DADOS:
6 CX QUADRO DE EMBUTIR 01 - Nome do fabricante.
- Ano de fabricação do quadro.
- Massa do quadro.
- Grau de proteção.
- Capacidade de curto circuito.
RELAÇÃO DE PLAQUETAS CARGA
- Norma de fabricação.
Bornes - Amperagem do barramento.
PLACA POS NOMENCLATURA DIM. QTDE - Identificação dos disjuntores.
- Capacidade de ruptura dos disjuntores
- Regulagem dos disjuntores (quando houver).
01 -- QDC-01 VER 01 - Tensão de alimentação.
- Frequência da rede.
FABRICANTE
* DEVERÁ PREVER AINDA:

02 -- ADVERTÊNCIA (*) 180x90mm 01 - Suporte para fixação do diagrama trifilar

do respectivo quadro
- Identificação do quadro
(*) VER AVISO DE ADVERTÊNCIA CONFORME QUADRO INDICATIVO.
OBSERVAÇÕES:
- O MONTADOR DEVE APRESENTAR O PROJETO EXECUTIVO DO QUADRO PARA PRÉVIA
APROVAÇÃO ANTES DE SUA FABRICAÇÃO.
- O PROJETO EXECUTIVO DEVERÁ POSSUIR DIMENSIONAMENTOS, TODOS OS COMPONENTES E
LAYOUT EM ESCALA.
- A INDICAÇÃO DAS DIMENSÕES DO PAINEL E LAYOUT SÃO ORIENTATIVOS.
- O PAINEL DEVERÁ SER FABRICADO E TESTADO DE ACORDO COM A NBR IEC 60439-3.
CONFORME ITEM 6.5.4.9 DA NBR 5410
TODOS OS COMPONENTES DE UM CONJUNTO DEVEM SER IDENTIFICADOS, E DE TAL FORMA QUE A
CORRESPONDÊNCIA ENTRE COMPONENTE E RESPECTIVO CIRCUITO POSSA SER PRONTAMENTE RECONHECIDA.
ESSA IDENTIFICAÇÃO DEVE SER LEGÍVEL, INDELÉVEL, POSICIONADA DE FORMA A EVITAR QUALQUER RISCO DE
CONFUSÃO E, ALÉM DISSO, CORRESPONDER À NOTAÇÃO ADOTADA NO PROJETO (ESQUEMAS E DEMAIS
DOCUMENTOS).
A1 EXPANDIDO
