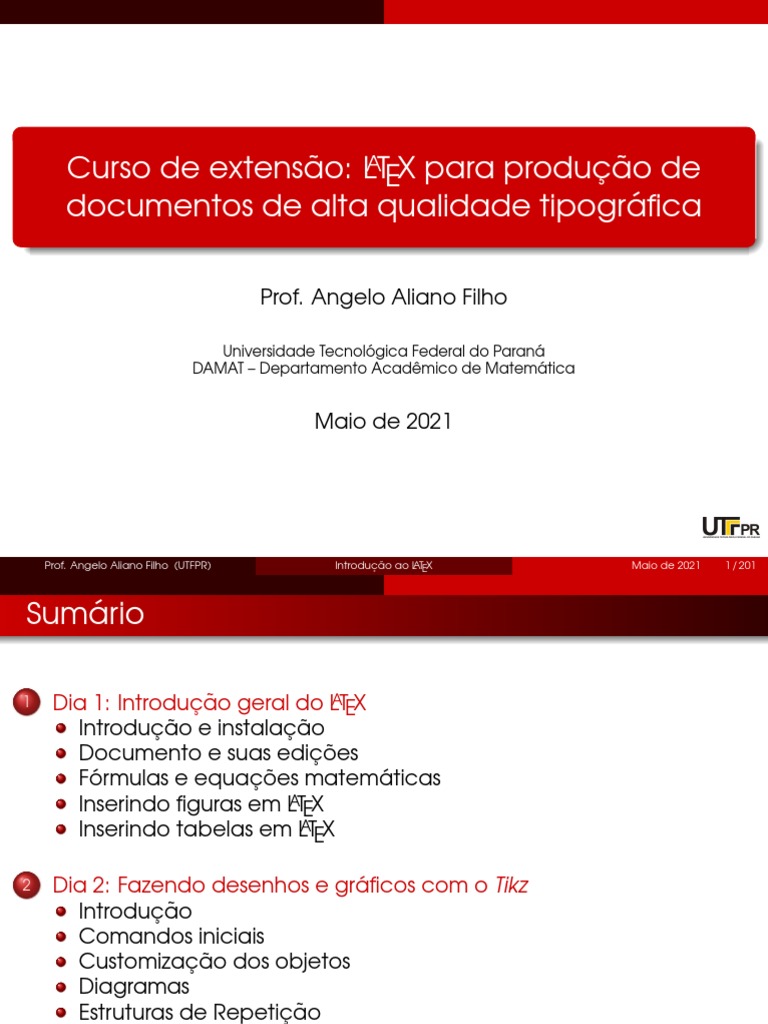

Curso de extensão: LATEX para produção de
documentos de alta qualidade tipográfica
Prof. Angelo Aliano Filho
Universidade Tecnológica Federal do Paraná

DAMAT – Departamento Acadêmico de Matemática
Maio de 2021
Prof. Angelo Aliano Filho (UTFPR) Introdução ao LATEX Maio de 2021 1 / 201
Sumário
1 Dia 1: Introdução geral do LATEX

Introdução e instalação
Documento e suas edições
Fórmulas e equações matemáticas
Inserindo figuras em LATEX
Inserindo tabelas em LATEX
2 Dia 2: Fazendo desenhos e gráficos com o Tikz

Introdução
Comandos iniciais
Customização dos objetos
Diagramas
Estruturas de Repetição
Esboço de curvas
Dia 1: Introdução geral do LATEX Introdução e instalação
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Material
Todo conteúdo deste curso está disponı́vel em:
http://paginapessoal.utfpr.edu.br/angeloaliano/
Introdução
Referências para aprender LATEX: Alves (2003), Mittelbach et al. (2004),

Kopka and Daly (1995) e Datta (2017). Apostilas e materiais:
http://each.uspnet.usp.br/sarajane/wp-content/uploads/2016/
10/manual-latex-1.pdf
https://www.ime.unicamp.br/~mfirer/tex2000.pdf
http://www.lac.inpe.br/~margarete/download/MET200-0/apostila_
latexpdf.pdf
Instalação – miktex
Download do miktex em: https://miktex.org/download
Figura: Página de download do miktex
Instalação – Editor Texmarker

Download do Texmarker em: http://www.xm1math.net/texmaker/download.
html
Figura: Página de download do Texmarker
Introdução – Editor Online

Para brincarmos um pouco com o LATEX, vamos criar uma conta no Over-
leaf.
Acesse em: https://pt.overleaf.com/
Se não tiver uma conta, clique em “Registrar”
Figura: Página de cadastro do overleaf
Introdução – Editor Online
Crie uma pasta qualquer, depois clique em “Novo Projeto”

Agora é só utilizar os códigos e compilar!
Figura: Página de inserção de um novo projeto no overleaf
Introdução
LATEX: Sistema de edição de texto largamente utilizado em meios

acadêmicos e cientı́ficos, bem como por algumas editoras
nacionais e internacionais.
Esta curso destina-se a introduzir o usuário ao editor de texto LATEX,
explicando como elaborar um documento com os comandos
básicos
O texto a ser impresso e os comandos de formatação são escritos
em um arquivo fonte com o uso de um editor
Em seguida este arquivo é compilado e gera um arquivo de saı́da
que pode ser visualizado. Ex: HTML, DVI, PDF etc.
Introdução
Vantagens
Mudanças na formatação do texto inteiro com apenas a
mudanças de alguns comandos
Escrita de fórmulas complexas usando apenas comandos, por
R∞ 2
exemplo, 0 e−x dx usando-se o código
$\int_{0}^\infty e^{-x^2}\, dx$
Numeração automática de fórmulas, seções, definições,
exemplos e teoremas, o que permite que você faça mudanças
na ordem do texto sem que seja necessário trocar os números dos
itens.
As citações a fórmulas, seções, definições, exemplos, teoremas
além de citações bibliográficas também podem ser
automatizadas
Introdução
Vantagens
Previne erros de formatação, forçando o autor a declarar e
pensar na sequência lógica do documento
Espaçamento entre caracteres e hifenização
Milhares de pacotes adicionais (via CTAN)
Dia 1: Introdução geral do LATEX Documento e suas edições
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Texto, comandos e Considerações iniciais
Modo de programação para produzir um texto:

Palavras são separadas por um ou mais espaços. Parágrafos são
separados por uma ou mais linhas em branco com a instrução
\setlength{\parindent}{xcm}
A maioria dos comandos do LATEX são iniciados com o caracter “\”
Um ambiente é uma região do texto que tem um tratamento
especial. Um ambiente é iniciado com
\begin{nome do ambiente}
e terminado por
\end{nome do ambiente}.

e terminado por

e terminado por
Alinhamento central
Centralizando
Só usar o ambiente \begin{center} .... \end{center}.
\begin{center}
linha 1 \\ linha 2\\ \ldots \\ linha n
\end{center}
Observação: “\\” pula uma linha.
Alinhamento à esquerda
Alinhando à esquerda
Só usar o ambiente \begin{flushleft} .... \end{flushleft}.
\begin{flushleft}
\end{flushleft}
Observação: para sublinhar um texto, use: \underline{texto sublinhado.}

Para textos sublinhados mais longos e termos quebra de linhas, use o
pacote ulem e o comando \emph{...}
Alinhamento à direita
Alinhando à direita
Só usar o ambiente \begin{flushright} .... \end{flushright}.
\begin{flushright}
\end{flushright}
Observação: sı́mbolos como #, %, {} etc, devem sempre vir antes de

“\”
Editando um texto
Exercı́cio
Escreva o seguinte texto, alinhado a direita, com letra pequena, e em
azul:
“O Word é muito pior que o LaTeX
Por isso, vou me comprometer a aprendê-lo.”
Editando a capa
Antes de \begin{document} insira os elementos:

\title{Tı́tulo do seu documento}: insere o tı́tulo do que vai
escrever
\author{Angelo Aliano Filho}: insere o autor do documento
\date{14 de dezembro de 1945} ou \date{\today}: insere a data
do mesmo ou quando for compilado
Em seguida, após o \begin{document}, basta usar \maketitle para im-
primı́-los.
Capı́tulos, seções, subseções
Os comandos a seguir separam os textos em capı́tulos e seções. En-

quanto uma nova seção não é iniciada tudo que é escrito fica dentro
da precedente
\chapter{Capı́tulo 1}: faz um capı́tulo1
ao 1}: faz uma seção
\section{seç~
ao 1.1}: faz uma subseção
\subsection{subseç~
ao 1.1.1}: faz uma subsubseção
\subsubsection{subsubseç~
Observação: um * após a seção ou capı́tulo elimina a numeração.
1 Aplicável apenas em book.

Editando um texto
Exercı́cio
Monte uma capa com seus dados, fazendo o seguinte:
Seu nome em azul e em itálico
O tı́tulo sublinhado e em vermelho
A data em caixa alta e em sublinhado
Faça algumas seções e subseções
Insira o sumário de seu documento
Listagens
Podem ser criadas usando-se os ambientes itemize, enumerate, descriptio
Ambiente itemize
\begin{itemize}
\item Os itens s~
ao precedidos por $\bullet$;
\item Os itens s~
ao separados por um espaço adicional.
\end{itemize}
produz:
Os itens são precedidos por •;
Os itens são separados por um espaço adicional.
Listagens
Ambiente enumerate
\begin{enumerate}
\item Os itens s~
ao precedidos por números;
\item Os itens s~
\end{enumerate}
produz:
1 Os itens são precedidos por números;
2 Os itens são separados por um espaço adicional.
Listagens
Note que podemos alterar a numeração:
Ambiente enumerate
\begin{enumerate}[i)]
\item Os itens s~
\item Os itens s~
\end{enumerate}
produz:
i)
Os itens são precedidos por números;
ii)
Listagens
Note que podemos alterar a numeração:
Ambiente enumerate
\begin{enumerate}[a)]
\item Os itens s~
\item Os itens s~
\end{enumerate}
produz:
a)
Os itens são precedidos por números;
b)
Listagens
Ambiente description
\begin{description}
\item[(a)] Os itens s~
ao precedidos por aquilo que vem
entre [...];
\item[(b)] Os itens s~
ao separados por um espaço
adicional.
\end{description}
produz:
(a) Os itens são precedidos por aquilo que vem entre [...];
(b) Os itens são separados por um espaço adicional.
Listagens
Ambiente description
\begin{description}
\item[(I)] Os itens s~
ao precedidos por aquilo que vem
entre [...];
\item[(II)] Os itens s~ao separados por um espaço
adicional.
\end{description}
produz:
(I) Os itens são precedidos por aquilo que vem entre [...];
(II) Os itens são separados por um espaço adicional.
Listagens
Ambiente multicols
Este ambiente faz múltiplas colunas no texto. Útil para fazer listas de exercı́cios. Por
exemplo:
\begin{multicols}{2}
\begin{enumerate}
\item Brasil
\item Argentina
\item Paraguai
\item Uruguai
\end{enumerate}
\end{multicols}
produz:
1 Brasil 3 Paraguai
2 Argentina 4 Uruguai
Não esqueça de usar o pacote usepackage{multicols} no preâmbulo
Listagens
Exercı́cio: reproduza a seguinte listagem

Cada item tem uma etiqueta. No caso do itemize a etiqueta é
uma \bullet;
Há quatro nı́veis possı́veis de indexação, podendo os vários
comandos de indexação aninhado, desde que não haja colisão;
No caso do comando enumerate a etiqueta dá-nos o número do
item;
a) Os vários nı́veis de indexação provocam modos de enumeração
adequada;
b) A enumeração é feita automaticamente.
Cada ambiente de indexação tem de ter pelo menos um item.
Linhas em branco entre comandos \item não tem efeito
Listagens
Exercı́cio: reproduza a seguinte listagem

I) Qual dos paı́ses abaixo é da América do Sul?
1 Peru 2 México 3 Canadá
II) Qual o maior paı́s do mundo?
1 Russia 2 EUA 3 Canadá 4 Brasil
Espaçamento
Espaçamento
Espaçamento vertical: \vspace{X cm} ou com \vfill
Espaçamento horizontal: \hspace{Y cm} ou com \hfill
Quebra de página: \newpage ou \pagebreak ou \clearpage
Forçar quebra de linha: \\ ou \newline ou \linebreak
Espaçamento entre linhas: é por meio do comando
\setstretch{0.8}
Listagens
Exercı́cio: reproduza o seguinte texto
consiste no uso prático de

A Matemática aplicada
conhecimentos matemáticos, COM OBJETIVO DE AUXILIAR

DETERMINADOS domı́nios do mercado, como a Engenharia ou a
Biotecnologia. Ela é diferente da chamada Matemática pura, que é

mais teórica e voltada ao seu próprio desenvolvimento cientı́fico.
Teoremas, proposições, exemplos, etc
O comando \newtheorem{ambiente}{tı́tulo} define um ambiente para

a escrita de teoremas, proposições, etc, onde ambiente é um apelido
para o ambiente e tı́tulo é o tı́tulo que será impresso no inı́cio do texto,
como Teorema, Lema, Corolário, etc. Por exemplo:
\newtheorem{teo}{Teorema}[section]
\newtheorem{lema}[teo]{Lema}[subsection]
\newtheorem{cor}{Corolário}
\newtheorem{prop}{Proposiç~
ao}
o que vem entre [...] indica como será a numeração.
O código:
\begin{teo}[Pitágoras]
Em todo tri^
angulo ret^angulo o quadrado do comprimento da
hipotenusa é igual a soma dos quadrados dos comprimentos
dos catetos.
\end{teo}
produz:
Teorema (Pitágoras)
Em todo triângulo retângulo o quadrado do comprimento da
hipotenusa é igual a soma dos quadrados dos comprimentos dos
catetos.
O código:
\begin{cor}[Lei dos Senos]
Em todo tri^
angulo ret^
angulo o seno de um ^
angulo é
proporcional aos lados opostos.
\end{cor}
produz:
Corolário (Lei dos Senos)

Em todo triângulo retângulo o seno de um ângulo é proporcional aos
lados opostos.
Ambiente proof
O próprio pacote amsthm fornece um ambiente para realizar
demonstrações. Veja o exemplo:
Lema
Dado dois números A e B, sempre existe um número real entre eles.
Demonstração.
Deixaremos isto a cargo do leitor.
É conseguido com:
\begin{lemma}
Dado dois números A e B, sempre existe um número real entre
eles.
\end{lemma}
\begin{proof}
Deixaremos isto a cargo do leitor.
\end{proof}
O sı́mbolo foi conseguido com

\renewcommand\qedsymbol{$\blacksquare$}
O sı́mbolo “c.q.d” seria conseguido com
\renewcommand\qedsymbol{c.q.d}
Exercı́cio
Reproduza os seguintes ambientes inserindo ao final da demonstração
c.q.d
(ver próximo slide...)
Teorema (Pitágoras)
Em todo triângulo retângulo o quadrado do comprimento da
hipotenusa é igual a soma dos quadrados dos comprimentos dos
catetos.
Demonstração.
A demonstração fica a cargo do leitor.
Corolário (Soma dos ângulo internos)

Em todo triângulo a soma dos ângulos internos é 180º.
Demonstração.
A demonstração fica a cargo do leitor.
Ambiente Verbatim
Precisamos adicionar no preâmbulo \usepackage{verbatim}.
Reproduzindo texto sem formatação

Um texto sem formatação é conseguido com
ao! (se estiver na mesma linha)
\verb!Texto sem formataç~
Para múltiplas linhas, é só usar o ambiente
\begin{verbatim} ... \end{verbatim} e nada será compilado
dentro dele.
Uso do ambiente verbatim em múltiplas linhas.
To quote a fairly short string -- whether a single word,
a few words, or an entire sentence -- inline, you just
surround it by the quotation marks that are appropriate
for the language and region you’re writing for.
Citações longas
Citações longas
Exemplo de citação longa:
To quote a fairly short string – whether a single word, a few
words, or an entire sentence – inline, you just surround it by the
quotation marks that are appropriate for the language and re-
gion you’re writing for.
Basta colocar o texto que se quer citar dentro do ambiente quote
Caixas
Comando parbox
Sua estrutura é: \parbox[pos][profund]{larg}{texto} onde:
pos: assume os valores t, c e b, isto é, para controlar o alinhamento
vertical do conteúdo dentro da caixa (opcional)
profund especifica a profundidade da caixa (opcional)
larg especifica a largura da caixa (obrigatório)
texto: o que se quer inserir dentro dela (obrigatório)
Caixas
Comando framebox
A estrutura é do comando é: \framebox[larg]{texto} onde:
larg especifica a largura da caixa
texto: o que se quer inserir dentro dela
Este comando faz uma caixa em volta de texto de largura larg
Caixas
Veja os exemplos:
Pedro Álvares foi quem

descobriu o Brasil em
1500...
Sua contribuição para
a cultura brasileira é in-
findável
é conseguido com
\parbox{4.5cm}{Pedro Álvares foi quem descobriu
o Brasil em 1500... \\ Sua contribuiç~
ao para a
cultura brasileira é infindável}
Caixas
Veja os exemplos:
Pedro Álvares foi quem

descobriu o Brasil em
1500...
Sua contribuição para
a cultura brasileira é in-
findável
é conseguido com
\framebox[5.8cm]{\parbox{4.5cm}{Pedro Álvares
foi quem descobriu o Brasil em 1500... \\
Sua contribuiç~
ao para a cultura brasileira é infindável}}
Caixas
Veja este exemplo que mistura framebox e parbox com controle de al-
tura:
Pedro Álvares foi quem descobriu o Brasil em 1500... Sua contribuição

para a cultura brasileira é infindável. Fez inúmeras descobertas.
é conseguido com
\framebox[\textwidth]{\parbox[c][3cm]{\textwidth}{Pedro
Álvares foi quem descobriu o Brasil em 1500... Sua
contribuiç~
ao para a cultura brasileira é infindável.
Fez inúmeras descobertas.}}
Caixas
Veja este exemplo que mistura framebox, e parbox com controle de al-
tura:

é conseguido com
\framebox[\textwidth]{\parbox[t][3cm]{\textwidth}{Pedro
contribuiç~
Caixas
Veja este exemplo que mistura framebox, e parbox com controle de al-
tura:

é conseguido com
\framebox[\textwidth]{\parbox[b][3cm]{\textwidth}{Pedro
contribuiç~
Caixas
Comando rotatebox e scalebox

Suas estruturas são:
\rotatebox{angulo}{objeto}: rotaciona objeto por um ângulo
angulo (em graus, no anti-horário)
\scalebox{fator}{objeto}: aumenta/diminui objeto por um fator
fator
Caixas
Veja os exemplos:
ta l. ult ua -
er ve c .. S es
ob dá a 0. d
Fe ra
sc fin ra 50 m
u
de in pa m 1 que
z
as é o e i
er ira içã asil fo
\rotatebox{45}{\parbox{5cm}{
s
Pedro Álvares foi quem descobriu

úm ile u Br e
s.
in as trib o ar
o Brasil em 1500... Sua contribuiç~

ao
br on riu Álv
para a cultura brasileira é

c b o
infindável. Fez inúmeras

co edr
descobertas.}}
P
Caixas
Veja os exemplos:
ta l. ult ua -
er ve c .. S es
ob dá a 0. d
Fe ra
sc fin ra 50 m
u
de in pa m 1 que
z
as é o e i
er ira içã asil fo
\rotatebox{45}{\framebox[5.2cm]
s
{\parbox{5cm}{Pedro Álvares foi

úm ile u Br e
s.
in as trib o ar
quem descobriuo Brasil em 1500...

br on riu Álv
Sua contribuiç~
ao para a cultura
c b o
brasileira é infindável. Fez

co edr
inúmeras descobertas.}}}
P
Aqui, inserirmos a borda com framebox
Caixas
Veja os exemplos:
Pedro Álvares foi quem des-

cobriu o Brasil em 1500... Sua
contribuição para a cultura
brasileira é infindável. Fez
inúmeras descobertas.
\framebox[5.2cm]{\scalebox{0.5}{\parbox{5cm}{Pedro Álvares foi quem

descobriu o Brasil em 1500... Sua contribuiç~ ao para a cultura
brasileira é infindável. Fez inúmeras descobertas.}}}
O comando scalebox é aplicável quando queremos aumentar/diminuir

tabelas, figuras, equações, etc.
Caixas
O comando scalebox ainda admite uma entrada extra que diz o fato
de mudança na vertical. Veja o exemplo:
Escrevendo de ponta cabeça

é obtido com:
\scalebox{1}[1]{Escrevendo de ponta cabeça}
\scalebox{1}[-1]{\textcolor{red}{Escrevendo de ponta cabeça}}
Caixas
O comando scalebox ainda admite uma entrada extra que diz o fato
de mudança na vertical. Veja o exemplo:

é obtido com:
\scalebox{1}[1]{Escrevendo de ponta cabeça}
\scalebox{-1}[-1]{\textcolor{red}{Escrevendo de ponta cabeça}}
Cabeçalho e rodapé
Notas: cabeçalho e rodapé

As notas de rodapé são inseridas com o comando
\footnote{conteúdo}
Como o pacote fancyhdr podemos editar o cabeçalho e rodapé
de nosso documento. A sintaxe é:
\pagestyle{fancy}
\fancyhf{\LaTeX \ para leigos}
\rhead{Curso de matemática}
\lhead{UTFPR}
%\lhead{\includegraphics[scale=0.1]{UTFPR}} %figura
\cfoot{Página \thepage}
\lfoot{Dia \today}
a serem inseridas no preâmbulo.
Outros comandos
Comandos úteis
\thispagestyle{empty}: não enumera a página corrente
‘‘texto entre aspas’’: faz aspas (duas crases+dois apóstrofos)
$\circ$: comando de graus
Referências cruzadas: \label{marca}: coloca uma marca no
ponto do texto que pode ser chamado por ref{marca}
Outros comandos
Comandos úteis
Linhas horizontais: \rule{\textwidth}{1.2pt} e
\makebox[0.5\textwidth]{\dotfill} de comprimento dado.
\rule{0.5\textwidth}{1.2pt}
produz uma linha contı́nua com o comrprimento e espessura
dados:
\makebox[0.5\textwidth]{\dotfill}
produz uma linha pontilhada com o comprimento dado:
.......................................
Documento de uma ou mais colunas
Criando colunas
É necessário definir o pacote multicol no preâmbulo
Usar o ambiente
\begin{multicols}{num_col} .... \end{multicols} para separar
em num_col seu texto
Ao sair deste ambiente, automaticamente o documento se
transmorma em uma só coluna.
Documento de uma ou mais colunas

Exemplo com três colunas:
\begin{multicols}{3} \lipsum[1] \end{multicols}
Lorem ipsum dolor sit nectus et netus et ma- ultrices bibendum. Ae-
amet, consectetuer adi- lesuada fames ac turpis nean faucibus. Morbi
piscing elit. Ut purus elit, egestas. Mauris ut leo. dolor nulla, malesuada
vestibulum ut, placerat Cras viverra metus rhon- eu, pulvinar at, mollis ac,
ac, adipiscing vitae, fe- cus sem. Nulla et lec- nulla. Curabitur auctor
lis. Curabitur dictum gra- tus vestibulum urna frin- semper nulla. Donec va-
vida mauris. Nam arcu gilla ultrices. Phasellus rius orci eget risus. Duis
libero, nonummy eget, eu tellus sit amet tortor nibh mi, congue eu, ac-
consectetuer id, vulpu- gravida placerat. In- cumsan eleifend, sagittis
tate a, magna. Donec teger sapien est, iacu- quis, diam. Duis eget orci
vehicula augue eu ne- lis in, pretium quis, vi- sit amet orci dignissim ru-
que. Pellentesque ha- verra ac, nunc. Prae- trum.
bitant morbi tristique se- sent eget sem vel leo
Dia 1: Introdução geral do LATEX Fórmulas e equações matemáticas
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Fórmulas matemáticas
Formas de exibir as fórmulas matemáticas:

$a^2=b^2+c^2$: fórmula na mesma linha
$$a^2=b^2+c^2$$: fórmula centralizada
$\int_{a}^b f(x) dx$: fórmula no meio do texto – pequena
$\displaystyle \int_{a}^b f(x) dx$: fórmula no meio do texto –
grande
\begin{equation} a^2=b^2+c^2 \end{equation}: fórmula
centralizada e numerada
A compilação dos comandos anteriores, produz, respectivamente:

a 2 = b2 + c 2
a 2 = b2 + c 2
Rb
a
f (x)dx
Z b
f (x)dx
a
a 2 = b2 + c 2 (1)
Expoentes e ı́ndices:
x^2, a_n, x^2_i, x^{2n}, x^{y^2}, x^{y_1} produz:
2
x 2 , an , xi2 , x 2n , x y , x y1
Frações: x=\frac{numerador}{denominador} produz:
numerador
x=
denominador
Raı́zes: \sqrt[n]{f(x)} produz

p
n
f (x)
Somatório, produtórios e integrais:

\sum_{i=1}^{n} a_{i}, \quad
\prod_{i=1}^{n} a_{i} \quad \text{e}
\quad \int_{a}^{b} f(x) dx
produz:
n
X n
Y Z b
ai , ai e f (x)dx
i=1 i=1 a
Pontos e espaços – modo matemático

\quad: produz um espaço entre equações, por exemplo
x1 x2
\qquad: produz um espaço maior entre equações, por exemplo
x1 x2
\mbox: serve para produzir um texto dentro do formato matemático. Por

exemplo, o comando
$$x_1=\frac{a}{b} \quad \mbox{e} \quad x_2=\frac{c}{d}$$ produz:
a c
x1 = e x2 =
b d
Pontos e espaços – modo matemático

Alternativamente, pode-se usar os comandos \hspace{xcm} e \vspace{xcm}
dando um espaço de x cm horizontal e vertical, respectivamente.
Operações básicas da matemática

O pacote xlop é perfeito para imprimirmos operações básicas
matemáticas passo-a-passoa . Experimente os comandos:
\opadd[operandstyle=\blue,resultstyle=\red]{45.89}{127.5}
\opadd[voperation=top]{-245}{72}
\opmul[displayshiftintermediary=shift]{453}{1001205}
\opdiv[displayintermediary=all,voperation=top]{5}{20}
Mais detalhes, ver documentação: https://www.ctan.org/pkg/xlop

a Precisamos também do pacote pst-all
Letras gregas:
\alpha é α \theta é θ \xi é ξ

\beta é β \vartheta é ϑ \pi é π
\gamma é γ \iota é ι
\varpi é $
\delta é δ \kappa é κ
\rho é ρ
\epsilon é ε \lambda é λ
\zeta é ζ \mu é µ \varrho é %
\eta é η \nu é ν \sigma é σ
Exercı́cio
Escreva o seguinte modelo estatı́stico utilizando algum dos ambientes
matemáticos.
yij = µ + βi2 + τj + βi τj3 + εij
Exercı́cio
Escreva o seguinte modelo matemático de crescimento populacional:
matemáticos.
dN K
= rN ln
dt N
Fórmulas com til, barra, chapéu e concatenação de sı́mbolos

\widehat{formula}: coloca um chapéu sobre formula
\overline{formula}: coloca uma linha sobre formula
\underline{formula}: coloca uma linha abaixo de formula
\overbrace{formula}^{acima}: coloca a expressão acima com uma chave
acima de formula
\underbrace{formula}_{abaixo}: coloca a expressão abaixo com uma
chave abaixo de formula
x \stackrel[baixo]{cima}{formula} y: coloca acima e abaixo de
formula as expressões cima e baixoa
\overrightarrow{xyz}: coloca uma flecha para a direita sobre formula
a Necessita de adicionar o pacote stackrel
Fórmulas com til, barra, chapéu e concatenação de sı́mbolos

Portanto, quando compilamos:
$$\widehat{xyz}, \overline{xyz}, \underline{xyz},
\overbrace{xyz}^{=0}, \underbrace{xyz}_{=2},
x \stackrel[b]{a}{+} y, \overrightarrow{xyz}$$
temos:
=0
z}|{ a −→
yz, xyz, xyz, xyz , xyz , x + y, xyz
xd
|{z} b
=2
Delimitadores
|x|, \Vert x \Vert, \{x\}, \lfloor x\rfloor, \lceil x \rceil,
\langle x \rangle produzem, respectivamente:
|x|, kxk, {x}, bxc, dxe, hxi
O tamanho pode ser dado por:

)
o
usando:
$$\big( \Big( \bigg( \Bigg( \quad
\big\}\Big\}\bigg\}\Bigg\}$$
Tamanho automático de delimitadores

\left( \right): produzem parêntesis ajustados ao tamanho da fórmula
Idem para os comandos \left[ \right], \left\{ \right\}, \left| \right| e
\Vert \?Vert
Perceba a diferença entre \left(\frac{a}{b}\right) e (\frac{a}{b}):

a a
( ).
b b
Quando apenas o da direita é exigido, use \left( \right. ou \left. \right) para
o da esquerda
Exemplo: " r
a 5 c
−
b d
que é conseguida com
\left[ \frac{a}{b} - \sqrt[5]{\frac{c}{d}}\right.
Exercı́cio
Reproduza as fórmulas a seguir:
 h i  12 v h i
 x 2 (x + 1)3  u x 2 (x + 1)3 
u
2
√ √
u
=t
 2   2 
Distribuição Gama:
α ρ−1
f (x; α; ρ) = (αx) exp{−αx}, x > 0, α > 0, ρ > 0.
Γ(ρ)
Exercı́cio
Reproduza as fórmulas a seguir:
 h i  12 v h i
 x 2 (x + 1)3  u x 2 (x + 1)3 
u
2
√ √
u
=t
 2   2 
Distribuição Gama:
α ρ−1
f (x; α; ρ) = (αx) exp{−αx}, x > 0, α > 0, ρ > 0.
Γ(ρ)
Exercı́cio: digite as fórmulas a seguir
−(x − µ)2

1
f (x) = √ exp , −∞ < x < ∞
2πσ 2σ 2
n
(xi − µ)2

2
Y 1
L(µ, σ |x1 , · · · , xn ) = √ exp −
2πσ 2σ 2
i=1
 
n

 2 

 1X x − µ 
i
L(µ, σ 2 |x1 , · · · , xn ) = (2π)−n/2 (σ 2 )−n/2 exp −
 2 σ 

 i=1 

i∈N
−(x − µ)2

1
f (x) = √ exp , −∞ < x < ∞
2πσ 2σ 2
n
(xi − µ)2

2
Y 1
L(µ, σ |x1 , · · · , xn ) = √ exp −
2πσ 2σ 2
i=1
 
n

 2 

 1X x − µ 
i
L(µ, σ 2 |x1 , · · · , xn ) = (2π)−n/2 (σ 2 )−n/2 exp −
 2 σ 

 i=1 

i∈N
−(x − µ)2

1
f (x) = √ exp , −∞ < x < ∞
2πσ 2σ 2
n
(xi − µ)2

2
Y 1
L(µ, σ |x1 , · · · , xn ) = √ exp −
2πσ 2σ 2
i=1
 
n

 2 

 1X x − µ 
i
L(µ, σ 2 |x1 , · · · , xn ) = (2π)−n/2 (σ 2 )−n/2 exp −
 2 σ 

 i=1 

i∈N
Controle de ı́ndices em somatórios podem ser feitos com substack2 .

Veja o exemplo: X X
P(i, j) = P(k, u, `)
0<i<n k<m
1<j<m u<j
`∈N
usando
$$\sum_{\substack{0<i<n \\ 1<j<m}}
P(i,j) = \sum_{\substack{k<m \\ u<j
\\ \ell \in \mathbb{N}}} P(k,u,\ell)$$
2 É preciso ter o pacote amsmath

Exercı́cio: digite as fórmulas a seguir:

 c
∞
[ ∞
\
Ai  = Aci
 

i=1 i=1
i∈N
 c
∞
\ ∞
[
 Ai  = Aci
 
i=1 i=1
i∈N
Z ZZ
F · dr = (rot F · k) dA,
∂S S
S⊆R3

 c
∞
[ ∞
\
Ai  = Aci
 

i=1 i=1
i∈N
 c
∞
\ ∞
[
 Ai  = Aci
 
i=1 i=1
i∈N
Z ZZ
∂S S
S⊆R3

 c
∞
[ ∞
\
Ai  = Aci
 

i=1 i=1
i∈N
 c
∞
\ ∞
[
 Ai  = Aci
 
i=1 i=1
i∈N
Z ZZ
∂S S
S⊆R3
Tabela: Alguns comandos úteis no ambiente matemático
Comando Descrição
label\{marca\} Refenciar equação
nonumber Não numerar linha desejada
eqnarray* Ao usarmos \begin\{eqnarray*\} nenhuma linha
será enumerada
mbox\{texto\} Adiciona um texto dentro do ambiente matemático
\quad,\qquad Adiciona espaço simples e duplo, respectivamente
\, \; Adiciona espaço simples e duplo, respectivamente
\&\& Utilizado para alinhar fórmulas
Matrizes
São construidas pelo ambiente array, colunas separadas por & e linhas
por \\. Exemplo, se queremos

1 3 0
A=
2 4 −2
é conseguida com
$$A=\left[
\begin{array}{ccc}
1 & 3 & 0 \\
2 & 4 & -2
\end{array}
\right]$$
Não se esqueça de pôr os delimitadores \left[ \right]
Matrizes
Se quisermos
1 3 0
A=
2 4 −2
usamos
$$A=\left(
\begin{array}{ccc}
1 & 3 & 0 \\
2 & 4 & -2
\end{array}
\right)$$
Matrizes
Se quisermos o determinante, usamos:

1 3 0
A =
2 4 −2
usamos
$$A=\left|
\begin{array}{ccc}
1 & 3 & 0 \\
2 & 4 & -2
\end{array}
\right|$$
Matrizes
Se quisermos matrizes com linhas horizontais:

1 3 0
A=
2 4 −2
usamos
$$A=\left(
\begin{array}{c|c|c}
1 & 3 & 0 \\
\hline
2 & 4 & -2
\end{array}
\right)$$
Equações em Multi-linhas
Use o ambiente eqnarray do seguinte modo:
\begin{eqnarray}
linha 1\\
...
linha n
\end{eqnarray}
As linhas são separadas por \\ e o = separado por & = &
Para gerar
(A + B)(A − B) = (A + B)A + (A + B)(−B) (2)

= AA + BA − AB − BB (3)
2 2
= A + BA − AB − B (4)
usamos
\begin{eqnarray}
(A+B)(A-B)&=&(A+B)A+(A+B)(-B)\nonumber\\
&=&AA+BA-AB-BB\nonumber\\
&=&A^2+BA-AB-B^2
\end{eqnarray}
Adicione o comando \nonumber se não quiser numerá-las
Este comando é mais econômico.
(A + B)(A − B) = (A + B)A + (A + B)(−B)

= AA + BA − AB − BB
= A2 + BA − AB − B 2
usamos
\begin{eqnarray*}
(A+B)(A-B)&=&(A+B)A+(A+B)(-B)\nonumber\\
&=&AA+BA-AB-BB\nonumber\\
&=&A^2+BA-AB-B^2
\end{eqnarray*}
nenhuma linha é enumerada.
Ambiente array
Podemos usar o ambiente \begin{array}[] \end{array} para
produzirmos equações alinhadas. Veja o exemplo:

 a11 x1 + a12 x2 + . . . + a1n xn = b1

 a21 x1 + a22 x2 + . . . + a2n xn = b2

..


 .
am1 x1 + am2 x2 + . . . + amn xn = bn

Ambiente array
É conseguido com:
$$
\left\{
\begin{array}{c c c c c c c c c}
a_{11}x_1&+&a_{12}x_2&+&\ldots&+&a_{1n}x_{n}&=& b_1\\
a_{21}x_1&+&a_{22}x_2&+&\ldots&+&a_{2n}x_{n}&=& b_2\\
\vdots &&&&&&&&\\
a_{m1}x_1&+&a_{m2}x_2&+&\ldots&+& a_{mn}x_{n}&=& b_n
\end{array}
\right.
$$
Fórmulas dentro de molduras

Se quisermos uma caixa dentro das fórmulas, use fbox. Olhe o
exemplo:
√
−b ± b2 − 4ac
x=
2a
é conseguido com
\begin{center}
\fbox{$\displaystyle x=\frac{-b\pm\sqrt{b^2-4ac}}{2a}$}
\end{center}
A caixa se ajusta automaticamente ao tamanho da expressão
Dia 1: Introdução geral do LATEX Inserindo figuras em LATEX
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Inserção de figuras
Podem ser inseridas figuras geradas por outros programas. E preciso
que no preâmbulo esteja o comando
\usepackage{graphicx}
que podem estar no formato .pdf, .jpeg, .png, etc. O comando para
colocar a figura é
\includegraphics[scale=x]{nome do arquivo}
Tabela: Outras possibilidades de inserção de figuras
Comando Ação
width = valor Configura o tamanho da largura da figura
height = valor Configura o tamanho da altura da figura
angle = valor Realiza a rotação da figura no
sentido anti-horário
scale = valor Configura a escala da figura
Ambiente figure
Estrutura do comando:
\begin{figure}[onde]
\includegraphics[scale=x]{nome do arquivo}
\caption{Texto da figura}
\end{figure}
O argumento onde especifica o local que será inserida.
h: aqui b: em baixo
t: em cima t: página separada
Exemplo: o código
\begin{figure}[!htb]
\centering
\includegraphics[scale=0.48]{paris}
\caption{Paris - cidade luz}
\end{figure}
insere a figura paris.jpeg no texto que

deve estar salva na mesma pasta do ar- Figura: Paris - cidade luz
quivo.
Exercı́cio
Baixar uma figura qualquer da internet com extensão png e
renomeá-la como figura1.png. Adicionar a figura ao texto de modo
que ela seja adicionada exatamente no local em que for
especificada e fique centralizada no texto com 10cm de altura e 10
cm de largura, com legenda: Exemplo de uma figura no LATEX e
nome de referência fig1. Altere a escala e a rotacione também.
Dia 1: Introdução geral do LATEX Inserindo tabelas em LATEX
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Construindo tabelas
Para construir tabelas, usamos o ambiente tabular cuja sintaxe é:
\begin{tabular}{formato das colunas}

. . . linhas . . . .
\end{tabular}
Opção de formato de colunas:
l: coluna alinhada à esquerda
r: coluna alinhada à direita
c: coluna alinhada centralmente
p{tamanho}: largura especificada em cm
Para as bordas temos o seguinte:
| : desenha uma linha vertical || : desenha duas linhas

verticais
As linhas devem conter as entradas separadas por & e terminadas por \\

Além disso, podem ter:
\hline: desenha uma linha horizontal, de mesma largura da tabela
\cline{a-b}: desenha uma linha horizontal entre as colunas a e b
\multicolumn{x}{form}{texto}: este comando faz concatenar x
colunas em uma só. form deve conter um dos caracteres l, r ou c
antecedido e seguido por | ou ||
\multirow{x}{largura}{text}3 concatena x linhas, permite ajustar a
largura também.
3 Necessita do pacote multirow

Observações:
Aumentar ou espaçamento entre linhas usando-se o comando
\renewcommand{\arraystretch}{fator de mudança} acima de
\begin{table}
Para alterar apenas uma linha em particular, você pode usar o
comando \rule com uma largura de zero e a altura desejada
como parâmetro, por exemplo \rule{0pt}{25pt}
Um comando similar é inserir, após \\ a instrução [xpt]
O pacote lscape pode permitir o uso do ambiente landscape que
gira uma tabela 90º
Exemplo: tabela simples
\begin{tabular}{|r|c|l|}
\hline
A B C A & B & C \\
1 2 3 \hline
1 & 2 & 3 \\
\hline
\end{tabular}
Exemplo: aumentando a altura de uma linha acima do texto
A B C \hline
A & B & C \\
\hline
1 2 3 \rule{0pt}{25pt}1 & 2 & 3 \\
\hline
\end{tabular}
Exemplo: aumentando a altura de uma linha abaixo do texto
A B C \hline
1 2 3 A & B & C \\
\hline
1 & 2 & 3 \\[25pt]
\hline
\end{tabular}
Exemplo: aumentando uniformemente todas as alturas das linhas.

Observe o comando: \arraystretch{}
\renewcommand{\arraystretch}{2}
\hline
A B C A & B & C \\
\hline
1 2 3 1 & 2 & 3 \\
\hline
\end{tabular}
\renewcommand{\arraystretch}{1}
Tabela
Tabelas usando editor online
Consulte em http://www.tablesgenerator.com para que ele mesmo
gere o código em LATEXde sua tabela!
Figura: Assistente de tabelas online
Dia 2: Fazendo desenhos e gráficos com o Tikz
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Dia 2: Fazendo desenhos e gráficos com o Tikz Introdução
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Introdução
O que é o Tikz?
Tikz é um conjunto de linguagens para produzir imagens vetoriais,
isto é, imagens descritas a partir da sua descrição geométrica ou
algébrica. Tikz é um conjunto de macros de alto nı́vel.
Uma imagem vetorial é composta por pontos, curvas, polı́gonos,
texto, entre outros elementos, isto é, utilizam vetores matemáticos
para sua descrição. As imagens vetoriais são usualmente mais
leves e não perdem qualidade ao serem ampliadas.
Introdução
Onde encontrar seus manuais?

Manual completo do Tikz em PDF:
https://www.ctan.org/pkg/pgf
Exemplos de figuras com respectivos códigos:
https://texample.net/tikz/examples/
Demais referências em Crémer (2011); Tantau (2012)
Introdução
Porque usar o Tikz?

O Tikz é provavelmente a ferramenta mais complexa e poderosa para
criar elementos gráficos em LATEX. Neste curso serão explicados alguns
dos elementos básicos: como desenhar linhas, pontos, curvas,
cı́rculos, retângulos, etc., por meio de exemplos simples.
Introdução
Porque usar o Tikz?

Com ele podemos criar diagramas de alta qualidade - e muitas vezes
também bastante complexos. Neste curso vamos começar com o
básico, mostrando como desenhar formas simples, introduzindo alguns
comandos simples mas que construir figuras/diagramas bastante
interessantes.
Vantagens
Nitidez/qualidade dos objetos construı́dos
Facilidade de uso em outros documentos
Intuitiva
Fácil edição
Introdução
1,1,L
qb
0,1,L 0,1,L
1,1,R
start qa qc
0,1,R 0,1,L
qd
1,0,R 1,0,R
1,1,R
qe
Figura: Desenho construı́do com Tikz
Introdução
Introdução
12
11 1
10 2
9 3
8 4
7 5
6
Introdução
1 x
g(x) = 20 e
f (x) = sin x
Introdução
Como usar? Primeiros passos...

Para começar com o Tikz, precisamos de carregar o pacote tikz:
\usepackage{tikz}
Agora sempre que quisermos criar um diagrama TikZ, precisamos
de utilizar o ambiente tikzpicture.
\begin{tikzpicture}[opç~
oes globais da figura]
<os códigos v~
ao aqui...>
\end{tikzpicture}
É p ssı́vel inserir os comandos inline da seguinte forma:
\tikz \tikz\draw[fill=red!20] (0,1) circle (0.1);
De agora em diante, veremos como poderemos construir tais objetos
Dia 2: Fazendo desenhos e gráficos com o Tikz Comandos iniciais
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Comandos iniciais
Comandos básicos: dentro do ambiente usamos:

\draw : desenhar linhas;
\fill : para preencher áreas com cores sólidas;
\shade : para preencher áreas com cores gradientes;
\clip : para cortar;
sempre terminados em ponto-e-vı́rgula
Com opções adicionais dentro de chavetas [...] após os
comandos enumerados anteriormente, modificamos os objetos
que queremos desenhar
Comandos iniciais
As coordenadas cartesianas de um ponto são fornecidas no

formato (a, b)
As coordenadas cartesianas de um ponto são fornecidas no
formato (θ : r) onde θ é medido em graus.
Um sinal de + antes das coordenadas como +(a, b) significa um
shift de (a, b) a partir do primeiro ponto.
Um duplo sinal de ++ antes das coordenadas como + + (a, b)
significa um shift de (a, b) a partir do último ponto.
Comandos iniciais
y
\begin{tikzpicture}
\draw[draw=red]
(-1,-1) -- (1,2) -- (2,-1);
\draw[fill=red]
(-1,-1) circle[radius=2pt] x
(1,2) circle[radius=2pt]
(2,-1) circle[radius=2pt];
\end{tikzpicture}
O ponto de referência é (0, 0)
Comandos iniciais
y
\begin{tikzpicture}
\draw[draw=red]
(-1,-1) -- +(1,2) -- +(2,-1);
\draw[fill=red]
(-1,-1) circle[radius=2pt] x
+(1,2) circle[radius=2pt]
+(2,-1) circle[radius=2pt];
\end{tikzpicture}
O ponto de referência é (−1, −1)
Comandos iniciais
y
\begin{tikzpicture}
\draw[draw=red]
(0:-1) -- (-30:3) -- (60:2);
\draw[fill=red]
(0:-1) circle[radius=2pt] x
(-30:3) circle[radius=2pt]
(60:2) circle[radius=2pt];
\end{tikzpicture}
Atenção às coordenadas polares!
Comandos iniciais
Para desenhar os eixos cartesianos

com −1 ≤ x ≤ 3 e −1 ≤ y ≤ 2, só
usar:
\begin{tikzpicture}
\draw[->] (-1,0) -- (3,0);
\draw[->] (0,-1) -- (0,2);
\end{tikzpicture}
Comandos iniciais
Juntando dois comandos num só ambiente para plotar pontos neste
sistema de eixos é só adotar:
\begin{tikzpicture}
\draw[->] (-1,0) -- (3,0);
\draw[->] (0,-1) -- (0,2);
\draw (0,0) circle[radius=1pt]
\end{tikzpicture}
Daqui a pouco veremos como customizar cada objeto construı́do!
Comandos iniciais
Podemos preencher estes pontos:
\begin{tikzpicture}
\draw[->] (-1,0) -- (3,0);
\draw[->] (0,-1) -- (0,2);
\draw[fill=red] (0,0)
circle[radius=1pt]
\end{tikzpicture}
Perceba que já editamos estes pontos!
Comandos iniciais
Desenhando um segmento de
(0, 0) a (1, 2), usamos o comando:
\begin{tikzpicture}
\draw (0,0)--(1,2);
\end{tikzpicture}
Desenhando um triângulo de
vértices (0, 0), (1, 2) e (2, 1), usamos
o comando:
\begin{tikzpicture}
\draw (0,0)--(1,2)--(2,1)--cycle;
\end{tikzpicture}
Comandos iniciais
Desenhando um segmento de
(0, 0) a (1, 2), usamos o comando:
\begin{tikzpicture}
\draw (0,0)--(1,2);
\end{tikzpicture}
Desenhando um triângulo de
vértices (0, 0), (1, 2) e (2, 1), usamos
o comando:
\begin{tikzpicture}
\draw (0,0)--(1,2)--(2,1)--cycle;
\end{tikzpicture}
Comandos iniciais
Se quisermos um triângulo
equilátero de lado 2cm é só usar os
pontos em coordenadas polares:
\begin{tikzpicture}
\draw (0,0) -- (60:2) --
(0:2) --cycle;
\end{tikzpicture}
Observe ao final da série o comando --cycle para fechar o polı́gono.
Comandos iniciais
Se quisermos um retângulo cuja

diagonal é o segmento (0, 0) e
(1, 2) usamos:
\begin{tikzpicture}
\draw (0,0) -- (1,0) --
(1,2) -- (0,2) --cycle;
\end{tikzpicture}
Ou mais compactamente para ter

o mesmo efeito:
\begin{tikzpicture}
\draw (0,0) rectangle (1,2);
\end{tikzpicture}
Comandos iniciais
Se quisermos um retângulo cuja

diagonal é o segmento (0, 0) e
(1, 2) usamos:
\begin{tikzpicture}
\draw (0,0) -- (1,0) --
(1,2) -- (0,2) --cycle;
\end{tikzpicture}
Ou mais compactamente para ter

o mesmo efeito:
\begin{tikzpicture}
\end{tikzpicture}
Comandos iniciais
Circunferência de raio 1 cm
centrada em (2, 2) é conseguida
com:
\begin{tikzpicture}
\draw (2,2) circle (1cm);
\end{tikzpicture}
Já a elipse de centro em (0, 0) e

semi-eixos 1 e 2 é obtida com:
\begin{tikzpicture}
\draw (0,0) ellipse (1cm and 2cm);
\end{tikzpicture}
Comandos iniciais
Circunferência de raio 1 cm
centrada em (2, 2) é conseguida
com:
\begin{tikzpicture}
\draw (2,2) circle (1cm);
\end{tikzpicture}
Já a elipse de centro em (0, 0) e

semi-eixos 1 e 2 é obtida com:
\begin{tikzpicture}
\draw (0,0) ellipse (1cm and 2cm);
\end{tikzpicture}
Comandos iniciais
Arco de circunferência, iniciando
em (1, 0), ângulos inicial e final
iguais a 30 e 270 de raio 1.5 cm é
feito com:
\begin{tikzpicture}
\draw (1,0) arc (30:270:1.5cm);
\end{tikzpicture}
Podemos também fazer um arco

elı́ptico, iniciando de (1, 0) ângulos
inicial e final iguais a 30 e 270 de
raios 1.0 (na direção x) e 1.5 (na
direção de y) com:
\begin{tikzpicture}
\draw (1,0) arc (30:270:1 and 1.5);
\end{tikzpicture}
Comandos iniciais
Arco de circunferência, iniciando
em (1, 0), ângulos inicial e final
iguais a 30 e 270 de raio 1.5 cm é
feito com:
\begin{tikzpicture}
\draw (1,0) arc (30:270:1.5cm);
\end{tikzpicture}
Podemos também fazer um arco

elı́ptico, iniciando de (1, 0) ângulos
inicial e final iguais a 30 e 270 de
raios 1.0 (na direção x) e 1.5 (na
direção de y) com:
\begin{tikzpicture}
\draw (1,0) arc (30:270:1 and 1.5);
\end{tikzpicture}
Comandos iniciais
Comandos alternativos para os mesmos efeitos:
\begin{tikzpicture}
\draw (1,0) arc[start angle=30,
end angle=270, radius=1.5cm];
\end{tikzpicture}
\begin{tikzpicture}
\draw (1,0) arc[x radius=1, y radius=1.5,
start angle=30, end angle=270];
\end{tikzpicture}
Comandos iniciais
Comandos alternativos para os mesmos efeitos:
\begin{tikzpicture}
\draw (1,0) arc[start angle=30,
end angle=270, radius=1.5cm];
\end{tikzpicture}
\begin{tikzpicture}
\draw (1,0) arc[x radius=1, y radius=1.5,
start angle=30, end angle=270];
\end{tikzpicture}
Comandos iniciais
Para desenhar uma grid de

ancorada nos pontos (0, 0) e (2, 2)
basta usar:
\begin{tikzpicture}
\draw (0,0) grid (2,2);
\end{tikzpicture}
Se quiser uma grade diferente,

basta inserir dentro das opções o
refinamento da grade:
\begin{tikzpicture}
\draw[xstep=0.5,ystep=0.25] (0,0)
grid (2,2);
\end{tikzpicture}
Comandos iniciais
Para desenhar uma grid de

ancorada nos pontos (0, 0) e (2, 2)
basta usar:
\begin{tikzpicture}
\draw (0,0) grid (2,2);
\end{tikzpicture}
Se quiser uma grade diferente,

basta inserir dentro das opções o
refinamento da grade:
\begin{tikzpicture}
\draw[xstep=0.5,ystep=0.25] (0,0)
grid (2,2);
\end{tikzpicture}
Comandos iniciais
Curvas definidas por dois pontos, A

e B. Definimos os ângulos de saı́da
e entrada em cada ponto. Por
exemplo se A = (0, 0) e B = (2, 1),
definimos que a curva sai de A (2, 1)
com um ângulo de 90º e chega
em B com um ângulo de 180º:
(0, 0)
\draw(0,0) node[below]{$(0,0)$}
to[out=90,in=180] (2,1) node[right]{$(2,1)$};
\draw(0,0) circle[radius=1pt]
(2,1) circle[radius=1pt];
Note que já começamos a inserir as opções, como texto, posiciona-

mento em cada nó!
Comandos iniciais
Curvas definidas por dois pontos, A

e B. Definimos os ângulos de saı́da
e entrada em cada ponto. Por
exemplo se A = (0, 0) e B = (2, 1),
definimos que a curva sai de A (2, 1)
com um ângulo de 0º e chega em
B com um ângulo de 270º:
(0, 0)
to[out=0,in=270] (2,1) node[right]{$(2,1)$};
\draw(0,0) circle[radius=1pt]
(2,1) circle[radius=1pt];
Podemos construir uma curva com mais pontos, bastanto imitar estes
comandos.
Comandos iniciais
Agora, se A = (0, 0), B = (2, 1) e
C = (3, 1.5), definimos que a curva
sai de A com um ângulo de 30º e
chega em B com um ângulo de
180º, sai de B com 0º e chega em (1, 2)
C com 135º:
\begin{tikzpicture}
to[out=30,in=180] (1,2)
node[above]{$(1,2)$} to[out=0,in=135]
(0, 0)
(2,-1) node[below]{$(2,-1)$};
\draw(0,0) circle[radius=1pt] (2, −1)

\end{tikzpicture}
Comandos iniciais
Mesclando comandos com algumas opções.
\begin{tikzpicture}
\draw[->] (-1,0) -- (3,0) node[right] {$x$};
\draw[->] (0,-1) -- (0,2) node[above] {$y$};
\draw[fill](1,1) circle (1pt);
\draw[fill](3,2) circle (1pt);
\draw (1,1) node[below] {$(1,1)$} rectangle (3,2) node[above] {$(3,2)$};
\end{tikzpicture}
y (3, 2)
(1, 1)
Dia 2: Fazendo desenhos e gráficos com o Tikz Customização dos objetos
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Como dito anteriormente, as opções são inseridas dentro de chavetas

[...] após o comando \draw.
\begin{tikzpicture}
\draw[<->, thick, red]
(0,4)--(0,0) -- (4,0);
\draw[red, ultra thick, dashed]
(2,2) circle (1cm);
\end{tikzpicture}
Uso de uma grade e eixos coordenados.
\begin{tikzpicture} y
\draw[->,red,thick] (-1,0)--(3,0)
node[right]{$x$};
\draw[->,red,thick] (0,-1)--(0,2)
node[above]{$y$};
\draw[step=0.5cm,help lines] x
(-1,-1) grid (3,2);
\end{tikzpicture}
thick: linha mais grossa help lines: linhas cinzas

step: subdivisão da grade dotted: pontilha a linha
Rotações de objetos.
Rotacionamos o retângulo (preto)
em 30º no sentido anti-horário (em
vermelho).
\begin{tikzpicture}
\draw[rotate=30,red] (0,0)
rectangle (1,2);
\end{tikzpicture}
Translações de objetos. Arrastamos

o retângulo (preto) em na direção
do vetor (1, 3) (em vermelho).
\begin{tikzpicture}
\draw(0,0) rectangle (1,2);
\draw[shift={(1,3)},red]
(0,0) rectangle (1,2);
\end{tikzpicture}
Translação e rotação. Arrastamos

o retângulo (preto) em na direção
do vetor (1, 3) e giramos 30º (em
vermelho).
\begin{tikzpicture}
\draw[rotate=30,shift={(1,3)},red]
\end{tikzpicture}
Mudança na escala. Dobramos a

escala na direção x e reduzimos à
metade no eixo y.
\begin{tikzpicture}
\draw[xscale=2,yscale=0.5,red]
\end{tikzpicture}
Estilo das linhas: Grossura das linhas:

solid: ultra thin:
dotted: very thin:
loosely dotted: thin:
densely dotted: semithick:
dashed: thick:
loosely dashed: very thick:
densely dashed: ultra thick:
dashdotted: line width=5pt:
Cores:
black gray olive teal
red green orange violet
brown lightgray pink
cyan lime purple white
darkgray magenta red yellow
Podemos misturar duas cores fornecendo os comandos

cor1!X!cor2! onde X representa a porcentagem da cor cor1
Se cor2 for branca, poderemos omitı́-la.
Forma de flechas:
[->]:
[<->]:
[|->]:
[|->>]:
[>-]:
[-o]:
[diamond-]:
[-latex]:
Preenchimento se dá com o

comando \fill. O contorno se dá
com o comando \draw dentro das
opções.
\begin{tikzpicture}
\fill[red] (0,0) rectangle (1,1);
\fill[red!40!] (1.5,0)
rectangle (2.5,1);
\fill[red!40!lime,draw=yellow]
\end{tikzpicture}
Poderemos mudar a opacidade

do preenchimento com o
comando opacity=x
\begin{tikzpicture}
\fill[red] (0,0) rectangle (1,1);
\fill[red!40!] (1.5,0)
rectangle (2.5,1);
\fill[red!40!lime,draw=yellow]
\end{tikzpicture}
Dia 2: Fazendo desenhos e gráficos com o Tikz Diagramas
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Diagramas
Vamos explicar o passo-a-passo de como construir o diagrama a seguir:
h1,1 = 1 h2,1 = 2
Field 1 Field 2
Field 1 p/usina
x1,1,1,1 = 11 x2,2,1,1 = 12
Fluxo
De 1 p/ 4 d1,1 d2,1 De 2 p/ 3
x4,1,1,1 = 14 Mill 1 Mill 2 x3,2,1,1 = 13
Field 4 Field 3
h4,1 = 4 h3,1 = 3
Figura: Diagrama construı́do com Tikz
Diagramas
Primeiro definimos as opções/formas globais dos nós:

\begin{tikzpicture}[node distance=2.7cm,>=stealth’,
elipse/.style={ellipse,draw=red,fill=red!60!black,minimum width=15mm,
minimum height=10mm,text=white},
octogono/.style={regular polygon,regular polygon sides=8,draw=red,
fill=red!30!black,text=white}]
...Comandos para o desenho...
\end{tikzpicture}
Diagramas
Desenhamos os nós:
\node[elipse](Mill_1)[label=below:Mill 1]{$d_{1,1}$};
\node[elipse](Mill_2)[label=below:Mill 2,right= 2cm of Mill_1]{$d_{2,1}$};
\node[octogono](Field_1) [label=above:$h_{1,1} \equal 1$,
above left=of Mill_1] {Field 1};
\node[octogono](Field_2) [label=above:$h_{2,1} \equal 2$,
above right= of Mill_2] {Field 2};
\node[octogono](Field_3) [label=below:$h_{3,1} \equal 3$,label=below:,
below right= of Mill_2] {Field 3};
\node[octogono](Field_4) [label=below:$h_{4,1} \equal 4$,label=below:,
below left=of Mill_1] {Field 4};
Diagramas
Desenhamos as linhas:
\begin{scope}[font=\footnotesize]
\draw[<->](Mill_1.0) to [out=0,in=180] node[label=above:Fluxo] {} (Mill_2.180);
\draw[->] (Field_1.south) to [out=270,in=180] node[fill=white,yshift=0.3cm,anchor=center]
{$x_{1,1,1,1} \equal 11$} (Mill_1.west);
\draw[->] (Field_2.south) to [out=270,in=0] node[fill=white,yshift=0.3cm,anchor=center]
{$x_{2,2,1,1} \equal 12$} (Mill_2.east);
\draw[->] (Field_3.north) to [out=90,in=0] node[fill=white,yshift=-0.3cm,anchor=center]
{$x_{3,2,1,1} \equal 13$} (Mill_2.east);
\draw[->] (Field_4.north) to [out=90,in=180] node[fill=white,yshift=-0.3cm,anchor=center]
{$x_{4,1,1,1} \equal 14$} (Mill_1.west);
....
\end{scope}
Diagramas
Desenhamos as linhas:
\draw[<->,densely dashed] (Field_2.315) to [out=-45,in=45] node[fill=white,anchor=center]
{De 2 p/ 3} (Field_3.45);
\draw[<->,densely dotted] (Field_1.225) to [out=225,in=135] node[fill=white,anchor=center]
{De 1 p/ 4} (Field_4.135);
\draw[<->,dotted] (Field_1.0) -| node[fill=white,yshift=-0.8cm,anchor=center]
{Field 1 p/usina} (Mill_1.90);
Diagramas
T2
m
T1
F2
F1
Diagramas
Primeiro, desenhamos a polia, seu suporte e eixo:

%Suporte
\fill[pattern= north west lines,] (-2.5,2.41) rectangle (2.5,2.6);
\draw(-2.5,2.41) -- (2.5,2.41);
%polia
\draw[fill = gray] (0,0) circle (1.5cm);
\draw[fill=lightgray] (0,0) circle (1.3cm);
\draw[fill=white] (75:2.5) to[rounded corners=0.2cm] (0.2,-0.25)
to[rounded corners=0.2cm] (-0.2,-0.25) -- (105:2.5) -- cycle;
\draw[fill=darkgray] (0,0) circle (0.12cm);
Diagramas
Segundo, desenhamos as massas e as cordas:

%Massa 1
\draw[thick] (1.49,0) -- ++(0,-5) node[draw=black,trapezium,rounded
corners=1pt,fill=brown!70!black,text=white,minimum height=0.8cm,minimum
width=1cm](Massa_maior){M};
%Massa 2
\draw[thick] (-1.49cm,0) -- ++(0,-3.5) node[draw=black,trapezium,rounded
corners=1pt,fill=brown!70!black,text=white, minimum height=0.6cm](Massa_menor) {m};
Diagramas
Finalmente, desenhamos os vetores de forças:

% Forces
\draw[-stealth,very thick,blue] (Massa_maior.south) -- ++(0,-1) node[midway,right]{$F_1$};
\draw[-latex,very thick,red] (Massa_maior.north) -- ++(0,1) node[midway,right]{$T_1$};
\draw[-latex,very thick,blue] (Massa_menor.south) -- ++(0,-1) node[midway,left]{$F_2$};
\draw[-latex,very thick,red] (Massa_menor.north) -- ++(0,1) node[midway,left]{$T_2$};
Diagramas
33kg m
Diagramas
Vamos desenhar o diagrama direito. Primeiro, desenhamos a mola e

seu suporte:
\fill [pattern = north west lines] (-1.5,0) rectangle ++(3,.2);
\draw[thick] (-1.5,0) -- ++(3,0);
%Mola
\draw[decoration={
coil,
segment length = 1mm, %Compress~
ao da mola
amplitude = 2mm, %Largura da mola
aspect = 0.5,%Vista da mola
post length = 3mm, %comprimento da haste inferior
pre length = 3mm %comprimento da haste superior
},
decorate] (0,0) -- ++(0,-3) node[midway,right=0.25cm,black]{$k$};
Diagramas
Em seguida, inserimos a massa na ponta da mola e a flecha:

%Massa
\node[draw,
fill=yellow!60,
minimum width=1cm,
minimum height=0.75cm,
anchor=north,
label=right:$m$] at (0,-3) {33kg};
%Flecha x1
\draw[very thick,blue] (-0.8,-5.0) -- ++(-1,0);
\draw[<->,very thick,blue,latex-latex] (-1.3,-5) -- (-1.3,-3)
node[pos=0.5,left]{$x$};
Diagramas
Finalmente, desenhamos o diagrama esquerdo:

Copiamos todo o código anterior, exceto a massa e a flecha (no
mesmo ambiente tikzpicture.
Este código é colado dentro de um ambiente scope, deslocado
5cm à esquerda deste:
\begin{scope}[xshift=-5cm]
...cole o código aqui...
\end{scope}
Desenhe as linha pontilhada:
\draw[dashed] (5,-3) -- ++(-5,0);
Mecha na distensão da última mola e seu desenho estará pronto
Diagramas

N
f
mg sin θ
mg cos θ
θ mg
Diagramas
Primeiro, definimos o ângulo de inclinação e desenhamos os retângulo

e os ângulos:
\def\ang{30}
%Tri^
angulo
\draw[draw=orange,fill = orange!15] (0,0) coordinate (O) -- (\ang:6)
coordinate [pos=.45] (M) |- coordinate (B) (O);
%^
angulos:
\draw[draw = orange] (O) ++(.8,0) arc (0:\ang:0.8) node [pos=.6, right] {$\theta$};
\draw[draw = orange] (B) rectangle ++(-0.3,0.3);
Diagramas
Dentro do ambiente
\begin{scope}[-latex,rotate=\ang] .... \end{scope}
desenhamos o objeto no plano inclinado juntamente com os vetores.
%Objeto
\draw[fill = purple!30,draw = purple!60] (M) rectangle ++ (1,.6);
%Força peso e sua projeç~
ao
\draw[dashed] (M) ++ (.5,.3) coordinate (MM) -- ++(0,{-1.5*cos(\ang)})
node [very near end, right] {$mg\cos{\theta}$};
Diagramas
E similarmente os demais vetores (note que seus comprimentos depen-

dem de \ang (O Tikz computa sin e cos automaticamente):
\draw[dashed] (MM) -- ++({-1.5*sin(\ang)},0) node [very near end, left] {$mg\sin{\theta}$};
\draw (MM) -- ++ ({-\ang-90}:1.5) node [very near end,below left ] {$mg$};
%Força normal
\draw (MM) -- ++(0,{1.5*cos(\ang)}) node [very near end, right] {$N$};
%Força friccional
\draw (MM) -- ++({1.5*sin(\ang)},0) node [very near end, above] {$f$};
Dia 2: Fazendo desenhos e gráficos com o Tikz Estruturas de Repetição
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Estruturas de repetição
Podemos criar estruturas incrı́veis com este comando que tem a se-
guinte estrutura
\foreach <variables> in {<list>} {<commands>}
No caso mais fácil, <variables> é um único comando TEX como \i.

<list> é uma lista de valores separados por vı́rgulas. Qualquer
coisa pode ser usada como um valor, mas os números são mais
prováveis.
Finalmente, no caso mais fácil, {<commands>} é um conjunto de
comandos a ser executado, sempre entre colchetes.
Vamos dar alguns exemplos de como essas construções são feitas.
Construindo um polı́gono regular de n lados inscrito numa circunferência

de raio r
\newcommand{\poligonoregular}[2]{
\begin{tikzpicture}
\draw[fill] (0,0) circle (0.05);
\foreach \i in {1,2,...,#1}{
\draw({(360/#1)*\i}:#2)--
({(360/#1)*(\i+1)}:#2);}
\end{tikzpicture}}
\begin{document}
\poligonoregular{8}{2}
\end{document}
Laços simples...
\begin{tikzpicture}
\foreach \x in {0,1,2,3}
{
\draw (\x,0) circle (0.2cm);
}
\end{tikzpicture}
Laços simples... e comandando a tonalidade das cores e o raio das

circunferências
\begin{tikzpicture}
{
\draw[fill=red!\x0]
(\x,0) circle (0.\x0cm);
}
\end{tikzpicture}
Outro laço simples com controle da rotação:
\begin{tikzpicture}[scale=1]
\clip (-3.5,-2) rectangle (3,2);
\foreach \i in {10,20,...,360}{
\begin{scope}[rotate=\i]
\draw[red!] (0,0) ellipse (1 and 2);
\end{scope}}
\end{tikzpicture}
Veja este exemplo:
\begin{tikzpicture}
\draw (-.5,0)--(4.5,0) node[right]{$x$};
\draw (0,-1.5)--(0,2.5) node[above]{$y$};
\draw (\x,2pt)--(\x,-2pt) node[below] {$\x$};
\foreach \y/\ytext in {1,2}
\draw (2pt,\y)--(-2pt,\y) node[left] {$\y$};
\end{tikzpicture}
x
1 2 3 4
Outro exemplo:
\begin{tikzpicture}
\foreach \y in {10, ..., 1}
\draw[fill=red!\y0] (-0.1*\y-1, -0.1*\y)
rectangle (0.1*\y+1, 0.1*\y);
\end{tikzpicture}
Laços aninhados...
\begin{tikzpicture}
\foreach \x in {0,1,2,3}{
\foreach \y in {0,1,2,3}{
\draw (\x,\y) circle (0.2cm);
\fill (\x,\y) circle (0.1cm);
}
}
\end{tikzpicture}
Laços simples... e comandando a tonalidade das cores e o raio das

circunferências e fazendo cálculos
\begin{tikzpicture}
\draw[->,-latex’] (0,0) to (4 ,0);
\foreach \x/\txt in
{0,1,0.5*pi/$\frac{\pi}{2}$,pi/$\pi$,2.71/$e$}{
\draw (\x,0.1) to (\x ,-0.1);
\node at (\x,-0.3) {\footnotesize {\txt}};}
\end{tikzpicture}
π
0 1 2 e π
Uso de duas variáveis por looping pode também ser feito, como a se-
guir.
\begin{tikzpicture}
\foreach \i\j in {1/A,2/B,3/C,4/D,5/E,6/F}{
\draw[fill=red!10] (\i,0) circle (0.5cm)
node[anchor=center] {$\j$};}
\end{tikzpicture}
A B C D E F
\i está associado à posição enquanto \j ao texto
Desenhando uma régua...

\begin{tikzpicture}
\draw[fill=gray!10!] (-0.2, 0) rectangle (10.2,1);
\end{tikzpicture}
\begin{tikzpicture}
\foreach \x in {0,...,10}{
\draw (\x,0) -- (\x,0.4);
}
\end{tikzpicture}
\begin{tikzpicture}
\foreach \x in {0,...,10}{
\draw (\x,0) -- (\x,0.4);
\draw (\x,0.6) node{\tiny\color{red}\x};
}
\end{tikzpicture}
0 1 2 3 4 5 6 7 8 9 10

\begin{tikzpicture}
\foreach \x in {0,...,10}{
\draw (\x,0) -- (\x,0.4);
}
\foreach \y in {0,...,20} {
\draw (0.5*\y,0) -- (0.5*\y,0.3);
}
\end{tikzpicture}
0 1 2 3 4 5 6 7 8 9 10

\begin{tikzpicture}
\foreach \x in {0,...,10}{
\draw (\x,0) -- (\x,0.4);
}
\foreach \y in {0,...,20} {
\draw (0.5*\y,0) -- (0.5*\y,0.3);
}
\foreach \z in {0,...,100} {
\draw (0.1*\z,0) -- (0.1*\z,0.2);
}
\end{tikzpicture}
0 1 2 3 4 5 6 7 8 9 10
2
Suponha que queiramos avaliar a função f (x) = xx 2−1
+1
para vários valores
de x, digamos x ∈ {1, ..., 100} com 4 casas decimais exatas.
Primeiro, criamos um arquivo calculos.tex com as seguintes
instruções:
\documentclass[border=5mm,tikz]{standalone}
\usepackage{tikz}
\usepackage{amsmath}
\usepackage{xfp}
\begin{document}
\foreach \x in {1,2,...,100}{
\begin{tikzpicture}[scale=1.2]
\clip (-3.5,-2) rectangle (3.5,1.5);
\node at (0,0) {O valor da funç~
ao
$f(x)=\frac{x^2-1}{x^2+1}$ em $x= \x$};
\node at (0,-1) {é igual a
\boxed{\fpeval{round((\x^2-1)/(\x^2+1),8)}}};
\end{tikzpicture}
}
\end{document}
e o salvamos na mesma pasta que estamos trabalhando.
Em seguida, no arquivo corrente inserimos as seguintes instruções:

\begin{figure}[H]
\animategraphics
[controls={step,stop,play},buttonsize=5mm,scale=0.85]
{3}%frame rate
{calculos}%nome do ficheiro que tem as imagens
{}%primeiro frame
{}%último frame
\end{figure}
carregando previamente o pacote animate. Note que LATEXfaz
cálculos matemáticos implicitamente!
O resultado é animação a seguir:
x2 −1
O valor da função f (x) = x2 +1 em x = 1
é igual a 0
Dia 2: Fazendo desenhos e gráficos com o Tikz Esboço de curvas
Sumário


Introdução
Comandos iniciais
Diagramas
Esboço de curvas
Esboço de curvas
Comando principal
Para esboçar uma curva parametrizada por r(x) = (f (x), g(x)) com
a ≤ x ≤ b basta utilizar o comando
plot({f(\x)},{g(\x)})
onde x é a variável e f e g são as componentes.
Obs.: no caso de funções trigonométricas, como sin, devemos informar

que o argumento é em radianos, usando o comando sin(\x r)
Esboço de curvas
Exemplos:
\begin{tikzpicture}
\draw[->,-latex] (-3,0)--(3,0) node[right]{$x$};
\draw[->,-latex] (0,-1)--(0,4) node[above]{$x$};
\draw[red,domain=-2:2] plot({\x},{(\x)^2});
\end{tikzpicture}
x
Esboço de curvas
Exemplos:
\begin{tikzpicture}
\draw[->,-latex] (0,-1)--(0,1) node[above]{$y$};
\draw[red,domain=-pi:pi,rotate=0] plot({\x},{sin(\x r)});
\end{tikzpicture}
y
Esboço de curvas
Exemplos: aumentando o número de amostras com samples, suavi-
zando a curva com smooth e rotacionando-a
\begin{tikzpicture}
\draw[->,-latex] (0,-2)--(0,2) node[above]{$y$};
\draw[magenta,domain=-pi:pi,rotate=30,samples=500,smooth]
plot({\x},{sin(\x r)});
\end{tikzpicture}
Esboço de curvas
Exemplos: inserindo grade e labels

y
\begin{tikzpicture}[domain=0:4]
\draw[help lines] (-0.1,-1.1) grid (3.9,3.9); g(x) = 1 x
20 e
\draw[->] (-1,0) -- (4,0) node[right] {$x$};
\draw[->] (0,-1) -- (0, 4) node[above] {$y$};
\draw[red] plot (\x,{sin(\x r)})
node[right] {$f(x) = \sin x$};
\draw[orange] plot (\x,{0.05*exp(\x)})
node[right]{$g(x)=\frac{1}{20}e^x$};
\end{tikzpicture} x
f (x) = sin x
Esboço de curvas
Exemplos:
\begin{tikzpicture}[yscale=0.5]
\clip (-2.5,-4.5) rectangle (5,5.5);
\draw[->,-latex] (-4,0)--(4.5,0) node[right]{$x$};
\draw[->,-latex] (0,-4.5)--(0,4.5) node[above]{$y$};
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
\draw (\i,4pt)--(\i,-4pt) node[below]{{\footnotesize $\i$}};
}
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
\draw (2pt,\i)--(-2pt,\i) node[left]{{\footnotesize $\i$}};
}
\draw[magenta,domain=-4:2.8,samples=500,smooth]
plot({\x},{(\x)^3 - 3*(\x)^2 +2*\x}) node[right]{$f$};
\end{tikzpicture}
y
4 f
3
2
1
x
−4 −3 −2 −1 1 2 3 4
−1
−2
−3
−4
Esboço de curvas
Exemplo: plot com \foreach. Para obter o desenho abaixo....

y x4 x3
x2
4
3
2 x1
1
x
−4 −3 −2 −1 1 2
−1
−2
−3
−4
Esboço de curvas
Usamos o seguinte código (completo):

\clip (-2.5,-4.5) rectangle (3,5.5);
\draw[->,-latex] (-2.5,0)--(2.5,0) node[right]{$x$};
\foreach \i in {-4,-3,-2,-1,1,2}{
\draw (\i,4pt)--(\i,-4pt) node[below]{{\footnotesize $\i$}};}
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
\draw (2pt,\i)--(-2pt,\i) node[left]{{\footnotesize $\i$}};}
\foreach \n\x\y [evaluate=\n as \m using 25*\n] in
{1/2.5/1.7,2/2.5/4.3,3/1.9/4.7,4/1.3/4.8}{
\draw[red!\m!blue,domain=-2.4:2.4,samples=500,smooth,thick] plot({\x},{(\x)^\n});
\draw[red!\m!red] (\x,\y) node[above]{{\tiny $x^{\n}$}};
\end{tikzpicture}
Esboço de curvas
Exemplo: podemos também traçar curvas em coordenadas polares
usando a opção xy polar cs:angle=\x r, radius={equaç~
ao polar}
y
1
r = 4 cos 4θ
x
−4 −3 −2 −1 1 2 3 4
−1
−2
−3
−4
Esboço de curvas
Feito com:
\begin{tikzpicture}
\clip (-5,-5) rectangle (5,5);
\draw[->,-latex] (-4.5,0)--(4.5,0) node[right]{$x$};
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
\draw (\i,4pt)--(\i,-4pt) node[below]{{\footnotesize $\i$}};}
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
\draw (2pt,\i)--(-2pt,\i) node[left]{{\footnotesize $\i$}};}
\draw[red,domain=0:2*pi,samples=500,smooth,thick]
plot (xy polar cs:angle=\x r, radius={4*cos(4*(\x r))})
node[above,yshift=0.5cm] {$r=4 \cos 4 \theta$};
\end{tikzpicture}
Esboço de curvas
Exemplo: claro que podemos mudar o sistema de coordenadas para
polar. Fizemos sua construção manualmente:
90
120 60
150 30
r = 4 cos 4θ
180
r
0 1 2 3 4
210 330
240 300
270
Esboço de curvas
Feito com:
\begin{tikzpicture}
\clip (-5,-5) rectangle (5,5);
\node (origem) at (0,0) {};\filldraw(origem) circle (1pt);
\draw[->,-latex] (0,0) -- (4.5,0) node[right]{$r$};
\foreach \i in {0,1,2,3,4}{
\draw (\i,-0.1) node[below,xshift=0.2cm]{$\i$} -- (\i,0.1);
\draw[gray,dashed] (0,0) circle (\i);
}
\foreach \t in {30,60,...,180}{
\draw[rotate=\t,gray,dashed] (0,0)
-- (4.5,0) node[above,sloped,black] {$\tº$};
}
\foreach \t in {210,240,...,330}{
\draw[rotate=\t,gray,dashed] (0,0)
-- (4.5,0) node[below,sloped,black] {$\tº$};
}
\draw[red,domain=0:2*pi,samples=500,smooth,thick]
plot (xy polar cs:angle=\x r, radius={4*cos(4*(\x r))})
node[above,yshift=0.5cm] {$r=4 \cos 4 \theta$};
\end{tikzpicture}
Esboço de curvas
Podemos hachurar regiões no plano. Veja o exemplo:

y
4
3
2
1
x
−4 −3 −2 −1 1 2 3 4
−1
−2
−3
−4
f
Esboço de curvas
Feito com:
\clip (-2.5,-4.5) rectangle (5.5,5.5);
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
}
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
}
\fill[magenta!40!,opacity=0.5] (0,0) -- plot [domain=0:2]
(\x,{-(\x)^2+2*\x+2}) -- (2,0) -- cycle;
\draw[magenta,domain=-3.8:3.8,samples=500,smooth]
plot({\x},{-(\x)^2+2*\x+2}) node[above right]{$f$};
\end{tikzpicture}
Esboço de curvas
Podemos hachurar regiões entre duas curvas. Veja o exemplo:

y
4
3
g
2
1
x
−4 −3 −2 −1 1 2 3 4
−1
−2
−3
−4
f
Basta conhecermos as coordenadas dos pontos de intersecção.
Esboço de curvas
Foi conseguido com:

\clip (-2.5,-4.5) rectangle (5.5,5.5);
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
}
\foreach \i in {-4,-3,-2,-1,1,2,3,4}{
}
\fill[gray!40!,opacity=0.5] (-1.56,-3.56) -- plot[domain=-1.56:2.56]
(\x,{-(\x)^2+2*\x+2}) -- (2.56,0.56) -- cycle;
\draw[magenta,domain=-3.8:3.8,samples=500,smooth]
plot({\x},{-(\x)^2+2*\x+2}) node[above right]{$f$};
\draw[cyan,domain=-3.8:3.8,samples=500,smooth]
plot({\x},{\x-2}) node[above right]{$g$};
\end{tikzpicture}
Agradecimento
Muito obrigado pela sua atenção!
Referências I
Nı́ckolas Alves. Uma introdução ao latex. 2003.
Jacques Crémer. A very minimal introduction to tikz. Tantau et al.: TikZ &
PGF Manual, both available at https://www. ctan. org/pkg/pgf, 2011.
Dilip Datta. LaTeX in 24 Hours: A Practical Guide for Scientific Writing.
Springer, 2017.
Paul Adrien Maurice Dirac. The Principles of Quantum Mechanics. Inter-
national series of monographs on physics. Clarendon Press, 1981. ISBN
9780198520115.
Albert Einstein. Zur Elektrodynamik bewegter Körper. (German) [On the
electrodynamics of moving bodies]. Annalen der Physik, 322(10):891–
921, 1905. doi: http://dx.doi.org/10.1002/andp.19053221004.
H Kopka and PW Daly. A guide to latex –document. 1995.
Frank Mittelbach, Michel Goossens, Johannes Braams, David Carlisle,
and Chris Rowley. The LATEX companion. Addison-Wesley Professional,
2004.
Till Tantau. Graph drawing in tikz. In International Symposium on Graph
Drawing, pages 517–528. Springer, 2012.

Curso de Extens Ao: L TEX para Produc Ao de Documentos de Alta Qualidade Tipogr Afica

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Curso de Extens Ao: L TEX para Produc Ao de Documentos de Alta Qualidade Tipogr Afica

Enviado por

Direitos autorais:

Formatos disponíveis

Curso de extensão: LATEX para produção de

documentos de alta qualidade tipográfica

Prof. Angelo Aliano Filho

Universidade Tecnológica Federal do Paraná

1 Dia 1: Introdução geral do LATEX

2 Dia 2: Fazendo desenhos e gráficos com o Tikz

1 Dia 1: Introdução geral do LATEX

2 Dia 2: Fazendo desenhos e gráficos com o Tikz

Todo conteúdo deste curso está disponı́vel em:

Referências para aprender LATEX: Alves (2003), Mittelbach et al. (2004),

Figura: Página de download do miktex

Instalação – Editor Texmarker

Figura: Página de download do Texmarker

Introdução – Editor Online

Figura: Página de cadastro do overleaf

Introdução – Editor Online

Crie uma pasta qualquer, depois clique em “Novo Projeto”

Figura: Página de inserção de um novo projeto no overleaf

LATEX: Sistema de edição de texto largamente utilizado em meios

1 Dia 1: Introdução geral do LATEX

2 Dia 2: Fazendo desenhos e gráficos com o Tikz

Texto, comandos e Considerações iniciais

Modo de programação para produzir um texto:

Texto, comandos e Considerações iniciais

Modo de programação para produzir um texto:

Texto, comandos e Considerações iniciais

Modo de programação para produzir um texto:

Observação: “\\” pula uma linha.

Observação: para sublinhar um texto, use: \underline{texto sublinhado.}

Observação: sı́mbolos como #, %, {} etc, devem sempre vir antes de

Antes de \begin{document} insira os elementos:

Capı́tulos, seções, subseções

Os comandos a seguir separam os textos em capı́tulos e seções. En-

1 Aplicável apenas em book.

Podem ser criadas usando-se os ambientes itemize, enumerate, descriptio

Note que podemos alterar a numeração:

Note que podemos alterar a numeração:

Não esqueça de usar o pacote usepackage{multicols} no preâmbulo

Exercı́cio: reproduza a seguinte listagem

Exercı́cio: reproduza a seguinte listagem

1 Peru 2 México 3 Canadá

II) Qual o maior paı́s do mundo?

1 Russia 2 EUA 3 Canadá 4 Brasil

Exercı́cio: reproduza o seguinte texto

consiste no uso prático de

conhecimentos matemáticos, COM OBJETIVO DE AUXILIAR

Biotecnologia. Ela é diferente da chamada Matemática pura, que é

Teoremas, proposições, exemplos, etc

O comando \newtheorem{ambiente}{tı́tulo} define um ambiente para

Teoremas, proposições, exemplos, etc

Teoremas, proposições, exemplos, etc

Corolário (Lei dos Senos)

Teoremas, proposições, exemplos, etc

Teoremas, proposições, exemplos, etc

O sı́mbolo foi conseguido com

Teoremas, proposições, exemplos, etc

(ver próximo slide...)

Teoremas, proposições, exemplos, etc

Corolário (Soma dos ângulo internos)

Precisamos adicionar no preâmbulo \usepackage{verbatim}.

Reproduzindo texto sem formatação

Pedro Álvares foi quem

Pedro Álvares foi quem
