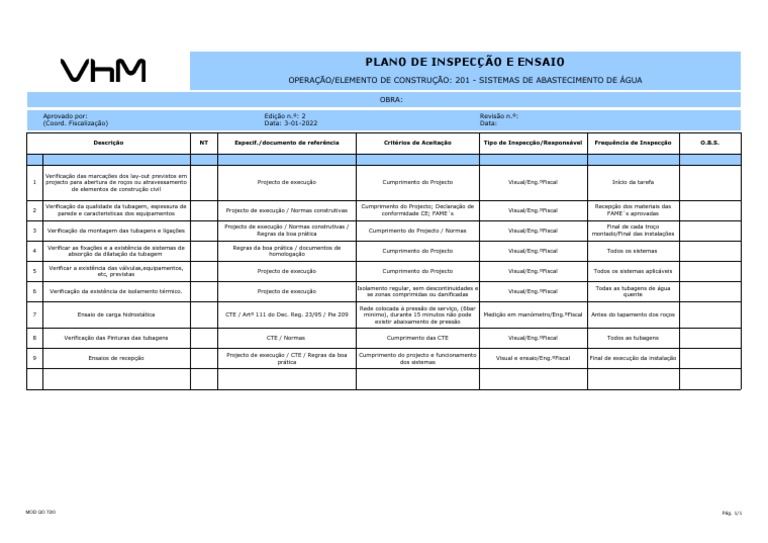

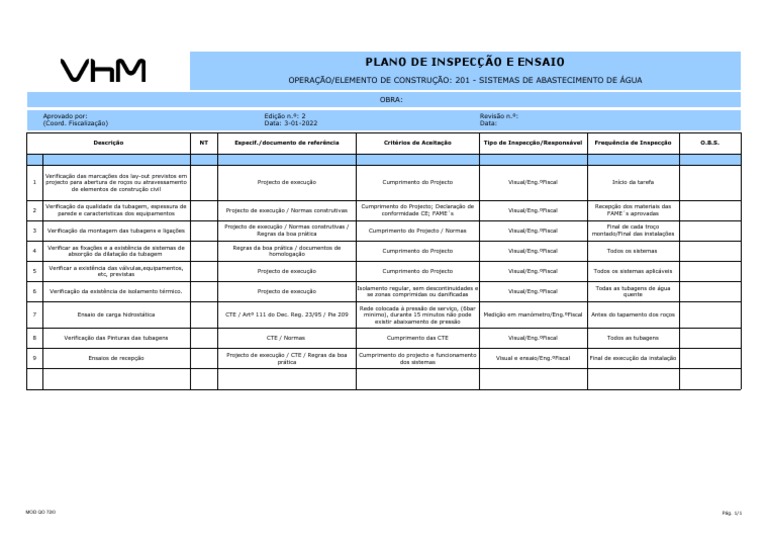

PLANO DE INSPECÇÃO E ENSAIO

OPERAÇÃO/ELEMENTO DE CONSTRUÇÃO: 201 - SISTEMAS DE ABASTECIMENTO DE ÁGUA

OBRA:

Aprovado por: Edição n.º: 2 Revisão n.º:

(Coord. Fiscalização) Data: 3-01-2022 Data:

Descrição NT Especif./documento de referência Critérios de Aceitação Tipo de Inspecção/Responsável Frequência de Inspecção O.B.S.

Verificação das marcações dos lay-out previstos em

1 projecto para abertura de roços ou atravessamento Projecto de execução Cumprimento do Projecto Visual/Eng.ºFiscal Início da tarefa
de elementos de construção civil

Verificação da qualidade da tubagem, espessura de Cumprimento do Projecto; Declaração de Recepção dos materiais das
2 Projecto de execução / Normas construtivas Visual/Eng.ºFiscal
parede e caracteristicas dos equipamentos conformidade CE; FAME´s FAME´s aprovadas

Projecto de execução / Normas construtivas / Final de cada troço

3 Verificação da montagem das tubagens e ligações Cumprimento do Projecto / Normas Visual/Eng.ºFiscal
Regras da boa prática montado/Final das instalações

Verificar as fixações e a existência de sistemas de Regras da boa prática / documentos de

4 Cumprimento do Projecto Visual/Eng.ºFiscal Todos os sistemas
absorção da dilatação da tubagem homologação

Verificar a existência das válvulas,equipamentos,

5 Projecto de execução Cumprimento do Projecto Visual/Eng.ºFiscal Todos os sistemas aplicáveis
etc, previstas

Isolamento regular, sem descontinuidades e Todas as tubagens de água

6 Verificação da existência de isolamento térmico. Projecto de execução Visual/Eng.ºFiscal
se zonas comprimidas ou danificadas quente

Rede colocada à pressão de serviço, (6bar

7 Ensaio de carga hidrostática CTE / Artº 111 do Dec. Reg. 23/95 / Pie 209 minimo), durante 15 minutos não pode Medição em manómetro/Eng.ºFiscal Antes do tapamento dos roços
existir abaixamento de pressão

8 Verificação das Pinturas das tubagens CTE / Normas Cumprimento das CTE Visual/Eng.ºFiscal Todos as tubagens

Projecto de execução / CTE / Regras da boa Cumprimento do projecto e funcionamento

9 Ensaios de recepção Visual e ensaio/Eng.ºFiscal Final de execução da instalação
prática dos sistemas

MOD QO 72/0 Pág. 1/1
