Andreia Santos

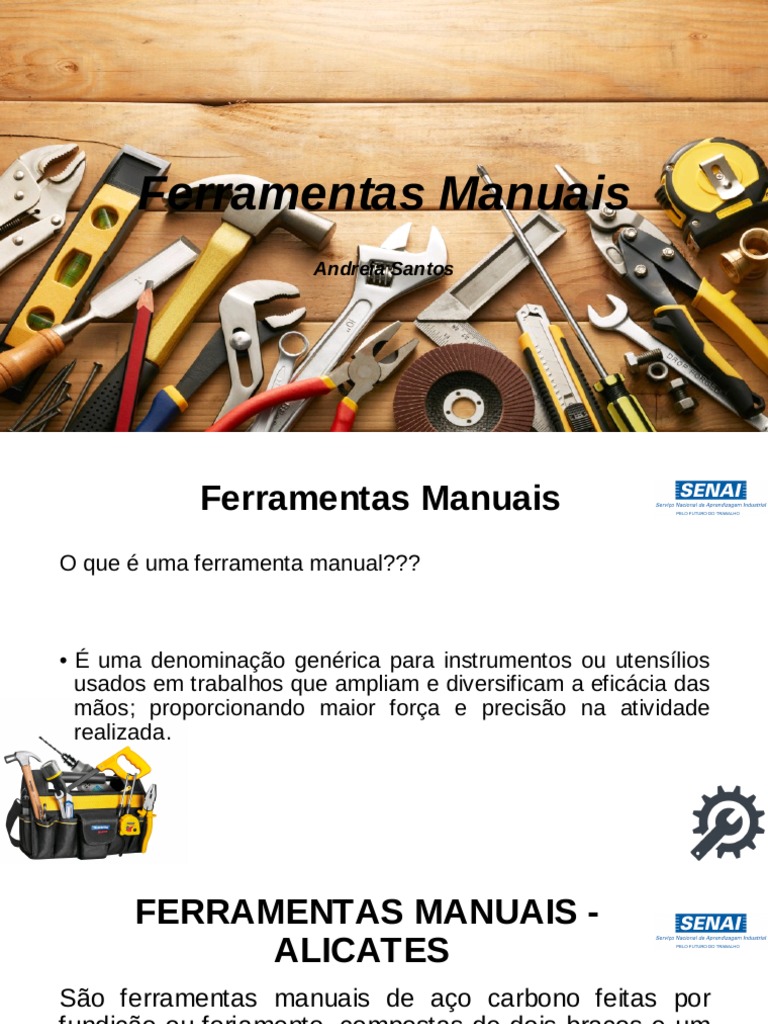

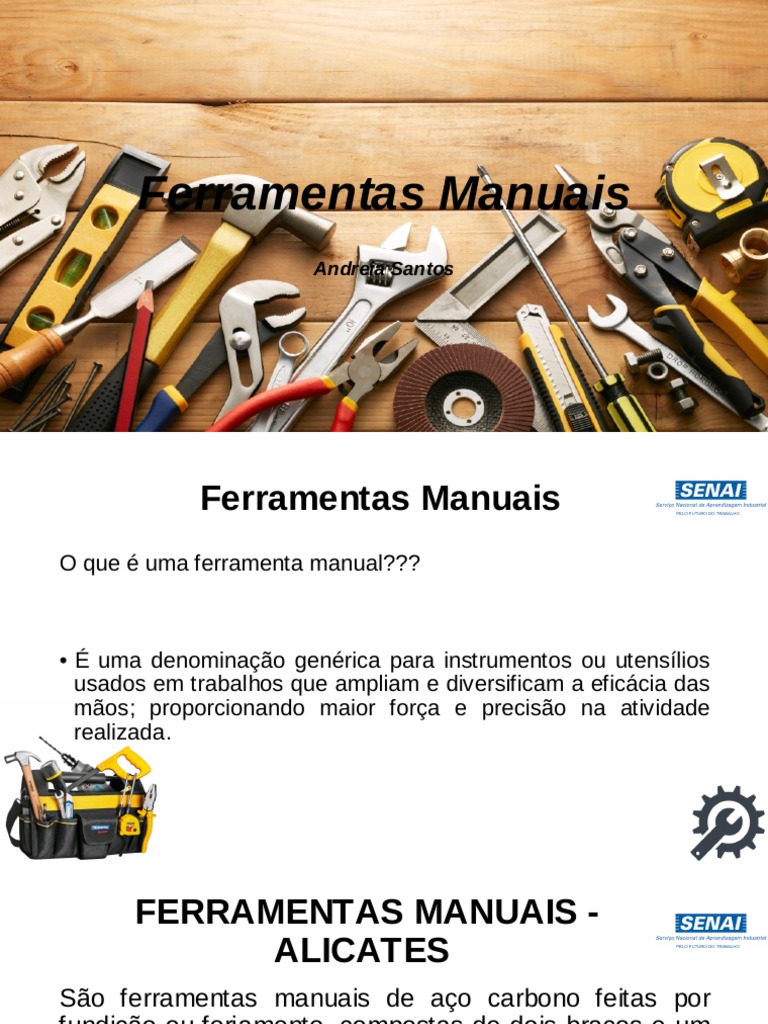

Ferramentas Manuais
O que é uma ferramenta manual???
Utilização:
O Alicate serve para segurar por apertos, cortar, dobrar,
colocar e retirar determinadas peças nas montagens.
FERRAMENTAS MANUAIS -
ALICATES
Os principais tipos de alicate são:
1. Alicate Universal
2. Alicate de Corte
3. Alicate de Bico
4. Alicate para Anéis
5. Alicate de Pressão
6. Alicate de Eixo Móvel
7. Alicate Rebitador
FERRAMENTAS MANUAIS -
ALICATES
Os principais tipos de alicate são:
1. Alicate Universal
2. Alicate de Corte
3. Alicate de Bico
4. Alicate para Anéis De corte frontal (
5. Alicate de Pressão turquêsa)
5. Alicate de Pressão
6. Alicate de Eixo Móvel
7. Alicate Rebitador
Bico Redondo, eletricista.
FERRAMENTAS MANUAIS -
ALICATES
Os principais tipos de alicate são:
1. Alicate Universal
2. Alicate de Corte
3. Alicate de Bico
4. Alicate para Anéis
5. Alicate de Pressão
TIPO DO BICO:
RETO E CURVO
2. Alicate de Corte
• Tradicional;
• De soldador;
• Bico longo.
3. Alicate de Bico
4. Alicate para Anéis
5. Alicate de Pressão O Alicate de Pressão trabalha por
pressão e dá um aperto firme às
6. Alicate de Eixo Móvel peças, sendo sua pressão regulada
7. Alicate Rebitador por intermédio de um parafuso
existente na extremidade.
FERRAMENTAS MANUAIS -
ALICATES
Os principais tipos de alicate são:
O Alicate de Eixo Móvel é utilizado para
trabalhar com redondos, sendo sua
1. Alicate Universal
articulação móvel, para possibilitar maior
abertura
2. Alicate de Corte
CHAVE INGLESA - Tem como
principal característica, poder
assumir diferentes tamanho
Chave Estriada
Multidentada
FERRAMENTAS MANUAIS –
CHAVES DE APERTO
Classificação:
6. Chave Radial ou Axial
São utilizadas nos rasgos de peças geralmente
cilíndricas e que podem ter a rosca interna ou externa.
FERRAMENTAS MANUAIS –
CHAVES DE APERTO
Classificação:
7. Chave Corrente ou Cinta
Usada para serviços em tubulações; sua concepção
singular permite fácil utilização em locais de difícil
acesso.
FERRAMENTAS MANUAIS –
CHAVES DE APERTO
Classificação:
8. Chave Soquete
1) Soquete, que é a parte colocada
sobre a porca ou a cabeça do
parafuso,
2) Punho, que é encaixado na
soquete.
Muitos tipos de punhos, extensões e
uniões são disponíveis para tornar
possível o uso da chave soquete em
quase 15 todas as localizações ou
FERRAMENTAS MANUAIS –
CHAVES DE APERTO
Classificação:
9. Chave de FendaÉ empregada para apertar e desapertar parafusos cujas
cabeças tenham fendas ou ranhuras que permitam a
Tipos de cabeças de entrada da cunha.
parafuso:
(a) Fenda,
(b) Phillips ou Estrela,
(c) Pozidriv,
(d) Torx,
(e) Allen,
(f) Robertson,
(g) Tri-Wing,
(h) Torq-Set,
(i) Spanner
FERRAMENTAS MANUAIS –
CHAVES DE APERTO
Classificação: (c) (d) (e)
Tipos de cabeças de
parafuso:
(a) Fenda,
(b) Phillips ou Estrela,
(c) Pozidriv,
(d) Torx,
(e) Allen,
(f) Robertson,
(g) Tri-Wing,
(h) Torq-Set,
(i) Spanner (f) (g) (h) (i)
FERRAMENTAS MANUAIS –
CHAVES DE APERTO
Classificação: Ideal para o trabalho em oficinas mecânicas e
10. Chave de Impactomanual ou chave de fenda/philips de impacto é
serviços de manutenção, a chave de impacto
• Simplicidade;
• Confiabilidade operacional;
• Grande gama de aplicação.
FERRAMENTAS PNEUMÁTICAS
Tipos mais comuns:
bicos de sopro e jato, pistolas de pintura Chave de Impacto, (toda ferramenta pneumática
Martelo de demolição, que possui seu fuso de
Martelo rebitador, acionamento rotativo, ou
Grampeador, Pregador seja, que são ativadas por
um motor rotativo)
FERRAMENTAS A BATERIA
Estes tipos de equipamentos
vem ganhando mercado,
devido a mobilidade que o
operador ganha, pois a
mesma, dependendo da
autonomia das baterias, podem
suportar além de grandes
cargas de serviços longas
jornadas de trabalho continuo.
FERRAMENTAS ELÉTRICAS
Uma ferramenta elétrica faz o mesmo
trabalho que uma ferramenta manual,
mas com a vantagem de realizar esse
mesmo trabalho de forma bem mais
rápida e sem prática. Você não
precisará usar de força física com uma
ferramenta elétrica, para parafusar um
parafuso com uma ferramenta manual,
uma pessoa gasta em média 40
segundos, com uma parafusadeira
elétrica essa mesma pessoa gasta no
máximo 10 segundos.
FERRAMENTAS A BATERIA
Ferramentas Elétricas x Bateria X Pneumáticas qual é a melhor?
O que é SOLDAGEM???
ANTES DE TUDO....
Terminologia da Soldagem
Junta (joint):
Região entre duas ou mais peças que serão unidas.
Tipos de Junta:
• De Topo (Butt),
• De Ângulo (Tee),
• De Canto (Corner),
• Sobreposta (Lap);
• Aresta (Edge).
TERMINOLOGIA DA SOLDAGEM
REVESTIMENTOS
As principais funções do revestimento são:
• Estabilizar o arco elétrico;
• Ajustar a composição química do cordão, pela adição
de elementos de liga e eliminação de impurezas;
• Proteger a poça de fusão e o metal de solda contra a
contaminação pela atmosfera, através da geração de
gases e de uma camada de escória;
• Conferir características operacionais, mecânicas e
metalúrgicas ao eletrodo e à solda.
SOLDAGEM SMAW – ELETRODO
REVESTIDO
Aplicações: Usado para soldar peças de aço com alto carbono até aço
doce, aços de baixa liga, aços com taxa relativamente alta de enxofre,
aços fundido, e aços de composição desconhecida
SOLDAGEM SMAW – ELETRODO
REVESTIDO
Revestimento Ácidos
• Soldagem Horizontal e Vertical;
• Soldagem de Aço Baixo Carbono;
• Alta resistência;
• Necessidade de Alta Corrente e Alta Velocidade de Soldagem
para ser econômico;
Vantagens do processo:
Este processo tem a Não necessita de metal de Elevado controle da poça de Soldagem de inúmeras
vantagem de adição em determinadas fusão; ligas metálicas (aço,
apresentar cordões de espessuras e preparações níquel, inoxidáveis, titânio,
solda de alta alumínio, magnésio,
qualidade, sem escória cobre, bronze e até
e sem respingos mesmo ouro);
PROCESSO DE SOLDAGEM TIG
Desvantagens do processo:
Função da qualidade do processo e A indústria nuclear também utiliza Soldagem de chapas pouco
das ótimas propriedades mecânicas bastante a Solda TIG, por sua espessas e tubulações, por
da solda precisão e pela segurança do exemplo os gasodutos.
resultado.
PROCESSO DE SOLDAGEM TIG
Queimaduras na
derme e olhos.
Explosões,
Cilindros mal armazenados.
Formas de prevenção:
