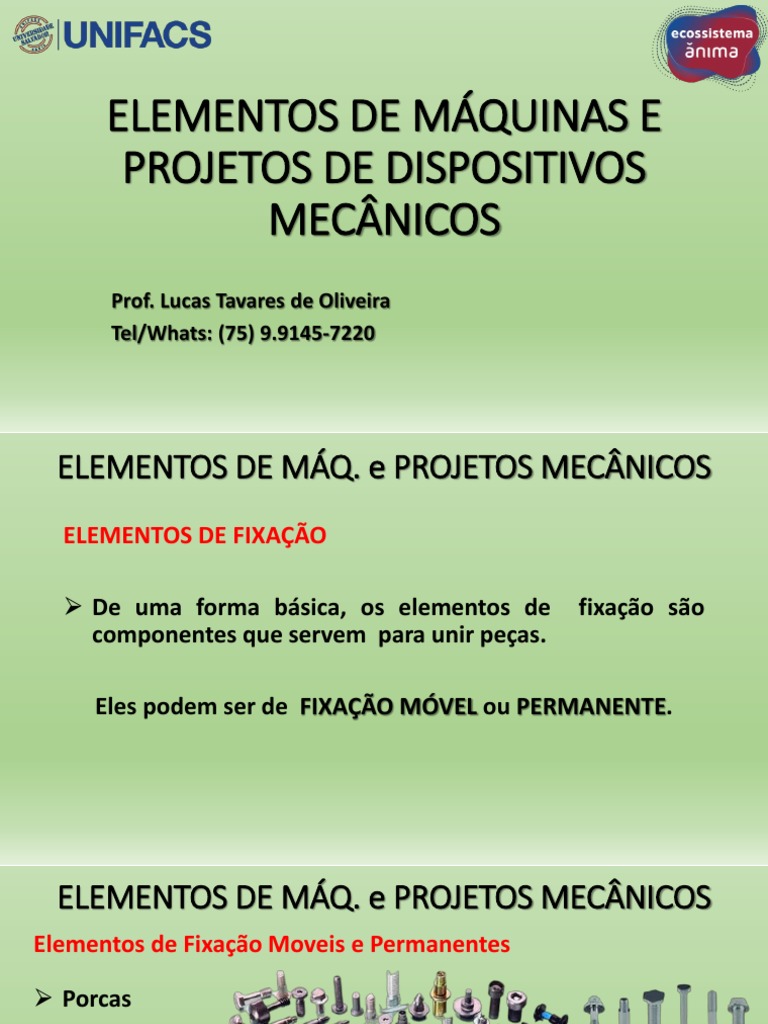

ELEMENTOS DE MÁQUINAS E
PROJETOS DE DISPOSITIVOS
MECÂNICOS
Prof. Lucas Tavares de Oliveira
Tel/Whats: (75) 9.9145-7220
ELEMENTOS DE MÁQ. e PROJETOS MECÂNICOS
ELEMENTOS DE FIXAÇÃO
➢ De uma forma básica, os elementos de fixação são

componentes que servem para unir peças.
Eles podem ser de FIXAÇÃO MÓVEL ou PERMANENTE.

Elementos de Fixação Moveis e Permanentes
➢ Porcas
➢ Parafusos
➢ Arruela
➢ Rebites
➢ A MÓVEL permite que as peças possam ser montadas e
desmontadas sem causar danos expressivos ao produto. Por
exemplo, parafusos, porcas e arruelas.
➢ Já a fixação PERMANENTE é o oposto. Nela, os elementos de

fixação mecânica não são reaproveitados. Portanto, uma vez
instalados no conjunto, não há como retirar e utilizar
novamente. Neste caso, podemos citar os rebites de repuxo,
rebites estruturais, rebites roscados, pinos de solda capacitiva,
entre outros…
➢ São considerados como meios de união possíveis de serem
empregados nos mais diversos tipos de equipamentos,
máquinas e construções mecânicas, unindo peças produzidas
com diferentes materiais por meio de uma fixação que pode ser
móvel ou permanente.
➢ Ao projetar um conjunto mecânico, é importante que seja
definido o elemento de fixação apropriado em relação às peças
que devem ser unidas ou fixadas.
➢ Este procedimento minimizará possíveis problemas

relacionados à concentração de tensões que podem causar
rupturas nas peças por fadiga do material.
Tipos de União
Tipos de União
Parafusos e Porcas
➢ São elementos de fixação, empregados na união não
permanente de peças, isto é, as peças podem ser
desmontadas facilmente.
Parafusos e Porcas
Parafusos e Porcas
Parafusos e Porcas
➢ Há uma enorme variedade de parafusos que podem ser
diferenciados pelo formato da cabeça, do corpo e da
ponta. Essas diferenças determinadas pela função dos
parafusos, permite classifica-los em quatro grandes
grupos:
➢ Parafusos passantes;
➢ Parafusos não-passantes;
➢ Parafusos de pressão;
➢ Parafusos prisioneiros.
Parafusos passantes
➢ Esses parafusos atravessam, de lado a lado, as peças a serem
unidas, passando livremente nos furos.
➢ Dependendo do serviço, esses parafusos, além das porcas,
utilizam arruelas e contra porcas como acessórios. Os
parafusos passantes apresentam-se com cabeça ou sem
cabeça.
Parafusos não passantes
➢ São parafusos que não utilizam porcas. O papel de porca é
desempenhado pelo furo roscado, feito em uma das peças a
ser unida.
Parafusos de pressão
➢ Esses parafusos são fixados por meio de pressão. A pressão é
exercida pelas pontas dos parafusos contra as peça a ser
fixada. Os parafusos de pressão podem apresentar cabeça
ou não
Parafusos prisioneiros
➢ São parafusos sem cabeça com rosca em ambas as
extremidades, sendo recomendados nas situações que
exigem montagens e desmontagens frequentes.
➢ As roscas dos parafusos prisioneiros podem ter passos
diferentes ou sentidos opostos, isto é, uma direita e a outra
esquerda. Para fixarmos o prisioneiro no furo da máquina,
utilizamos uma ferramenta especial.
➢ O parafuso prisioneiro permanece no lugar quando as peças
são desmontadas
Parafusos prisioneiros
Características dos parafusos mais utilizados na indústria
Qualidade do parafuso
➢ Cada material possui propriedades mecânicas características e,
devido a isso, suporta diferentes valores de torque antes de
sofrer uma deformação plástica (deformação permanente onde
o material não retorna à sua forma original) que pode ocasionar
danos à fixação. Geralmente, a classe de qualidade dos
parafusos é informada através de marcações na cabeça
Conforme a DIN 931.
Qualidade do parafuso
Roscas
Roscas
Roscas - Sistema métrico:
➢ A NBR 9527 dispõe de Rosca métrica ISO normal e rosca métrica

ISO fina.
➢ No sistema métrico, as medidas das roscas são determinadas em
milímetros. Os filetes têm forma triangular, ângulo de 60º, crista
plana e raiz arredondada.
Roscas - Sistema métrico:
➢ A rosca métrica fina se caracteriza por ter um número maior de

filetes em um determinado comprimento. Ela permite uma
melhor fixação, evitando o afrouxamento do parafuso, em caso
de vibrações de máquinas.
Roscas - Sistema withworth:
➢ As medidas são expressas em polegadas. Nesse sistema o filete

apresenta forma triangular, ângulo de 55º, crista e raiz
arredondadas. O passo é determinado dividindo-se uma
polegada (25,4 mm) pelo número de filetes contidos em uma
polegada
➢ No sistema withworth a rosca
normal é caracterizada pela sigla
BWS (British Standard Whitwort) e a
rosca fina pela sigla BSF (British
Standard Fine)
Roscas - Sistema Americano:
➢ O sistema americano, as medidas são expressas em polegadas. O

filete tem forma triangular, ângulo de 60º, crista plana e raiz
arredondada. O passo é verificado dividindo-se uma polegada
pelo número de filetes contidos em uma polegada. No sistema
americano a rosca normal é caracterizada pela sigla NC (National
Coarse) e a rosca fina pela sigla NF (National Fine).
Cálculos de Rosca
Glossário:
➢ D = diâmetro maior da porca
➢ P – passo de rosca
➢ D1 – diâmetro menor da porca
➢ d – diâmetro maior do parafuso
➢ D2 – diâmetro efetivo da porca
➢ d1 – diâmetro menor do parafuso
➢ he – altura do filete do parafuso
➢ d2 – diâmetro efetivo do parafuso
➢ rre = raio de arredondamento da raiz
➢ a – ângulo do perfil da rosca do filete do parafuso
➢ f – folga entre a raiz do filete da porca e ➢ rri – raio de arredondamento da raiz
a crista do filete do parafuso do filete da porca
Cálculos de Rosca Métrica
Fórmulas utilizadas para obter a rosca métrica triangular
Cálculos de Rosca Métrica
Fórmulas utilizadas para obter a rosca métrica triangular
Cálculos de Rosca Withworth
➢ No sistema withworth, as medidas são expressas em

polegadas. Nesse sistema o filete apresenta forma
triangular, ângulo de 55º, crista e raiz arredondadas. O
passo é determinado dividindo-se uma polegada (25,4
mm) pelo número de filetes contidos em uma polegada
Cálculos de Rosca Withworth
Fórmulas utilizadas para obter a roscano sistema withworth
Calculos de Rosca Americana
➢ No sistema americano, as medidas são expressas em

polegadas. O filete tem a forma triangular, ângulo de 60º,
crista plana e raiz arredondada.
➢ Nesse sistema, como no whitworth, o passo também é
determinado divi-dindo-se uma polegada pelo número de
filetes contidos em uma polegada.
Exemplo:
Exemplo – Para uma Rosca Métrica, Calcular o diâmetro menor
de um parafuso (d1) para uma rosca de diâmetro externo (d) de
10 mm e passo (p) de 1,5 mm.
Cálculo: d1 = d - 1,2268 · P
Substituindo os valores dessa fórmula:
d1 = 10 - 1,2268 · 1,5
d1 = 10 - 1,840
d1 = 8,16 mm
Exemplo:
Exemplo - Calcular o diâmetro menor de um parafuso (d1) para
uma rosca de diâmetro externo (d) de 6 mm e passo (p) de 1
mm.
Cálculo: d1 = d - 1,2268 · P
Exemplo:
Calcular a folga (f) de uma rosca métrica normal de um
parafuso cujo diâmetro maior (d) é de 14 mm e o passo (p) é
de 2 mm.
Cálculo: f = 0,045 · P
Exemplo:
Calcular o diâmetro maior de uma porca com rosca métrica
normal, cujo diâmetro maior do parafuso é de 8 mm e o passo
é de 1,25 mm.
Cálculo: D = d + 2f
Exemplo
Calcular a altura do filete de um parafuso (he) com rosca métrica
triangular fina com diâmetro maior de 8 mm e passo de 1 mm.
Cálculo: he = 0,61343 · P
Exemplo Rosca whitworth normal (BSW) e fina (BSF) whitworth
normal (BSW) e fina (BSF):
Calcular o passo em mm de um parafuso com rosca whitworth,

sabendo-se que a rosca tem 32 fios por polegada.
Cálculo: P = 25, 4 /nº de fios

Calcular a altura de filete (he) de uma rosca whitworth, sabendo-

se que o passo é de 0,793 mm.
Calcular a altura de filete (he) de uma rosca whitworth, sabendo-

se que o passo é de 0,793 mm.
