ETPE Nº 606-2020

Especificação Técnica - Tramar ELABORADO POR:

FELIPE GUSTAVO
REVISÃO: 02

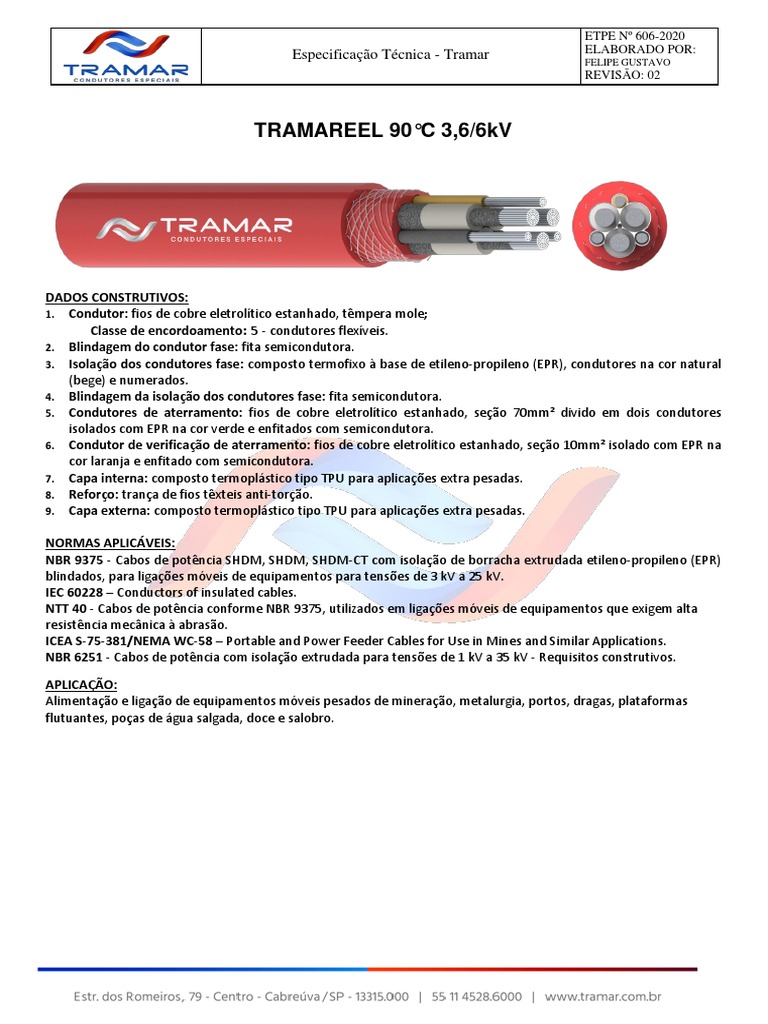

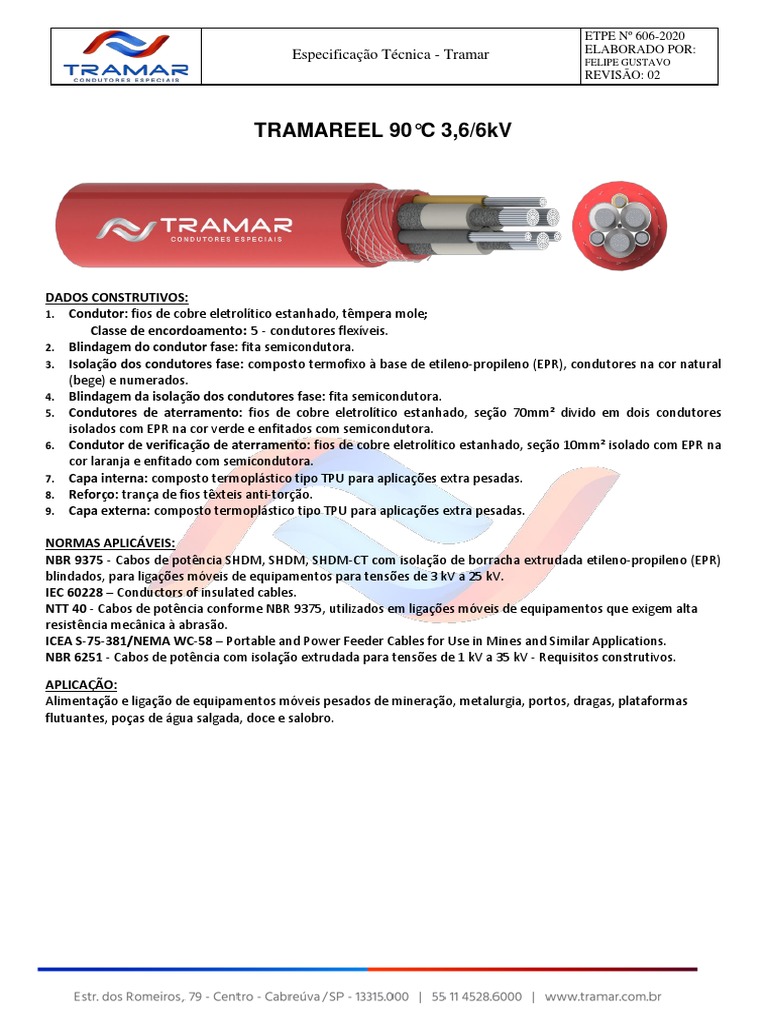

TRAMAREEL 90°C 3,6/6kV

DADOS CONSTRUTIVOS:
1. Condutor: fios de cobre eletrolítico estanhado, têmpera mole;
Classe de encordoamento: 5 - condutores flexíveis.
2. Blindagem do condutor fase: fita semicondutora.
3. Isolação dos condutores fase: composto termofixo à base de etileno-propileno (EPR), condutores na cor natural
(bege) e numerados.
4. Blindagem da isolação dos condutores fase: fita semicondutora.
5. Condutores de aterramento: fios de cobre eletrolítico estanhado, seção 70mm² divido em dois condutores
isolados com EPR na cor verde e enfitados com semicondutora.
6. Condutor de verificação de aterramento: fios de cobre eletrolítico estanhado, seção 10mm² isolado com EPR na
cor laranja e enfitado com semicondutora.
7. Capa interna: composto termoplástico tipo TPU para aplicações extra pesadas.
8. Reforço: trança de fios têxteis anti-torção.
9. Capa externa: composto termoplástico tipo TPU para aplicações extra pesadas.

NORMAS APLICÁVEIS:
NBR 9375 - Cabos de potência SHDM, SHDM, SHDM-CT com isolação de borracha extrudada etileno-propileno (EPR)
blindados, para ligações móveis de equipamentos para tensões de 3 kV a 25 kV.
IEC 60228 – Conductors of insulated cables.
NTT 40 - Cabos de potência conforme NBR 9375, utilizados em ligações móveis de equipamentos que exigem alta
resistência mecânica à abrasão.
ICEA S-75-381/NEMA WC-58 – Portable and Power Feeder Cables for Use in Mines and Similar Applications.
NBR 6251 - Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV - Requisitos construtivos.

APLICAÇÃO:
Alimentação e ligação de equipamentos móveis pesados de mineração, metalurgia, portos, dragas, plataformas
flutuantes, poças de água salgada, doce e salobro.
 ETPE Nº 606-2020
Especificação Técnica - Tramar ELABORADO POR:
FELIPE GUSTAVO
REVISÃO: 02

DADOS TÉCNICOS:
− Estabilidade térmica: -40°C to 90°C;
− Flexibilidade -> Ótima;
− Imersão em combustíveis, óleos e vapores corrosivos -> Ótima;
− Resistência mecânica -> Excelente;
− Resistência abrasão -> Excelente;
− Resistência à tração da capa -> 45Mpa conforme método DIN 53504-S2;
− Resistência à rasgo da capa -> 70N/mm conforme método DIN ISSO 34-1Bb;
− Resistência à intempéries-> Excelente;
− Resistência à ozona -> Excelente;
− Resistência à umidade -> Ótima;
− Tensão de trabalho: 3,6 até 6kV;
− Tensão de ensaio: 13 kV;
− Raio de curvatura: 6xOD conforme NBR 9511.
− Profundidade máxima de trabalho submerso: 50m;
− Atende as diretivas RoHS - Restriction of Certain Hazardous Substances;
− Atende as diretivas REAch - Registration, Evaluation, Authorization and Restriction of Chemicals.

REQUISITOS DIMENSIONAIS:

Resistência Diâmetro
Massa Capacidade Máxima força de
Part. Elétrica máx. Externo
Seção Nominal (mm²) Aprox. de Corrente tração permitida
Number a 20°C Nominal
(kg/km) (A)* (N)
(Ω/km) (mm)± 5%
02.50.1927 3x120 + 2x70/2 + 1x10 0,164 58,15 6234 390 6600

Capacidade de corrente máxima para:

Instalação ao ar livre
Temperatura ambiente de 30°C
Temperatura máxima do condutor de 90°C** Resistência elétrica máxima e capacidade de corrente apenas para os condutores fase.
