ETPE N° 498/2021

ELABORADO POR: FELIPE GUSTAVO

REVISÃO: 04

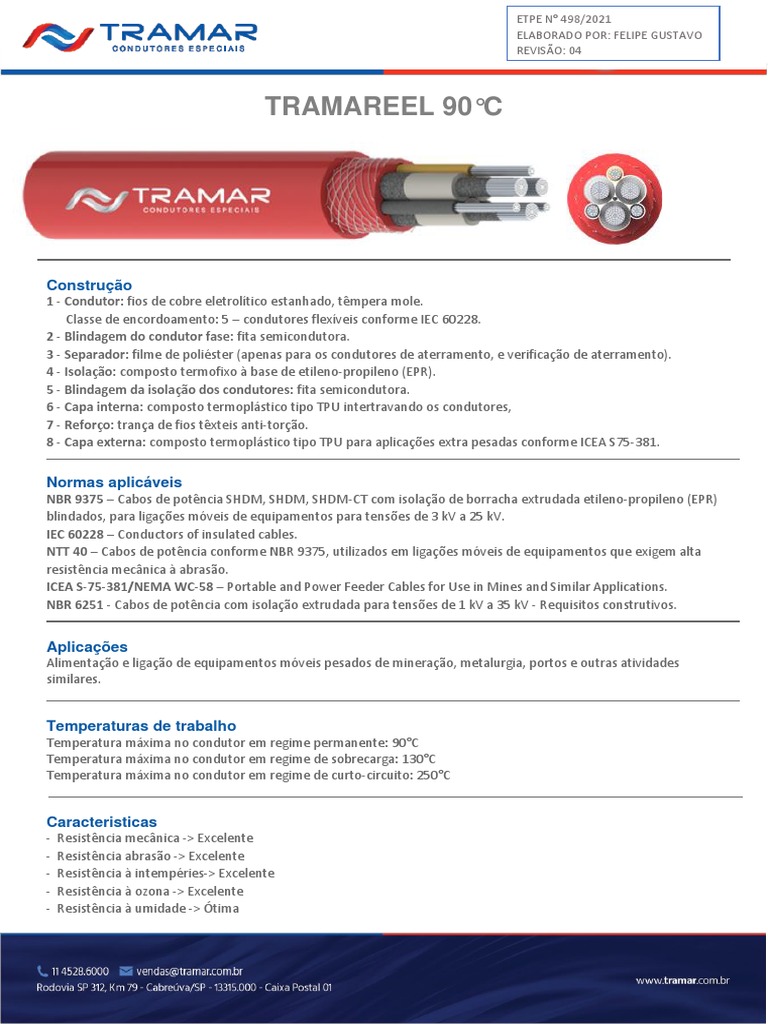

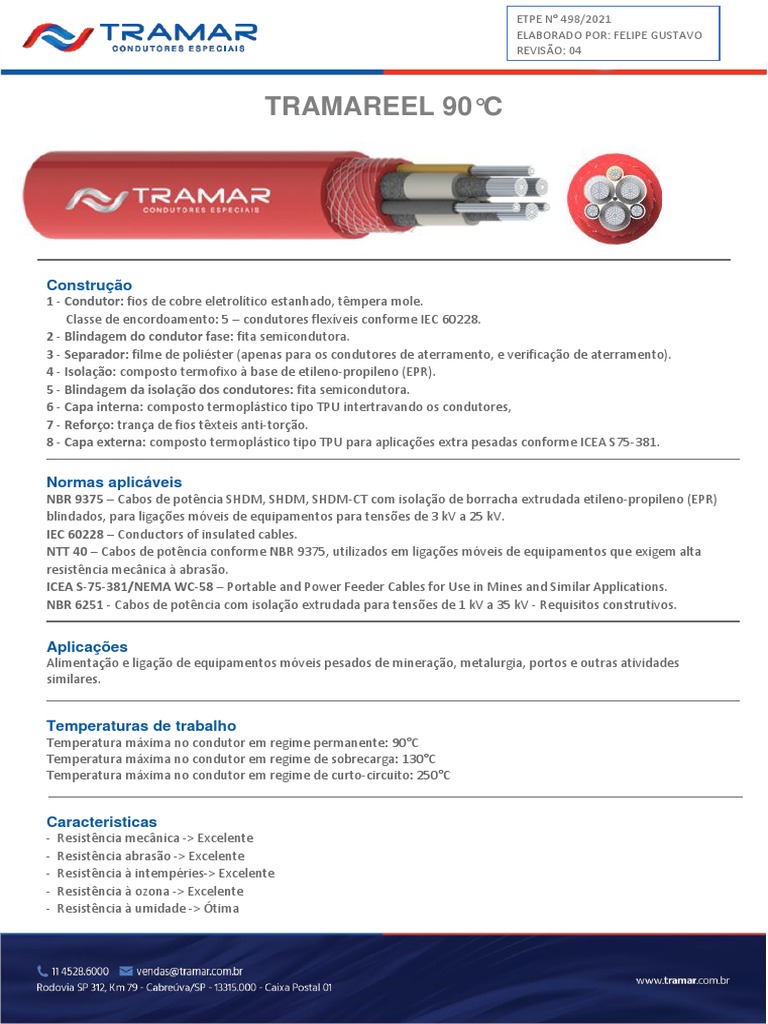

TRAMAREEL 90°C

Construção
1 - Condutor: fios de cobre eletrolítico estanhado, têmpera mole.
Classe de encordoamento: 5 – condutores flexíveis conforme IEC 60228.
2 - Blindagem do condutor fase: fita semicondutora.
3 - Separador: filme de poliéster (apenas para os condutores de aterramento, e verificação de aterramento).
4 - Isolação: composto termofixo à base de etileno-propileno (EPR).
5 - Blindagem da isolação dos condutores: fita semicondutora.
6 - Capa interna: composto termoplástico tipo TPU intertravando os condutores,
7 - Reforço: trança de fios têxteis anti-torção.
8 - Capa externa: composto termoplástico tipo TPU para aplicações extra pesadas conforme ICEA S75-381.

Normas aplicáveis
NBR 9375 – Cabos de potência SHDM, SHDM, SHDM-CT com isolação de borracha extrudada etileno-propileno (EPR)
blindados, para ligações móveis de equipamentos para tensões de 3 kV a 25 kV.
IEC 60228 – Conductors of insulated cables.
NTT 40 – Cabos de potência conforme NBR 9375, utilizados em ligações móveis de equipamentos que exigem alta
resistência mecânica à abrasão.
ICEA S-75-381/NEMA WC-58 – Portable and Power Feeder Cables for Use in Mines and Similar Applications.
NBR 6251 - Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV - Requisitos construtivos.

Aplicações
Alimentação e ligação de equipamentos móveis pesados de mineração, metalurgia, portos e outras atividades
similares.

Temperaturas de trabalho
Temperatura máxima no condutor em regime permanente: 90°C
Temperatura máxima no condutor em regime de sobrecarga: 130°C
Temperatura máxima no condutor em regime de curto-circuito: 250°C

Caracteristicas
- Resistência mecânica -> Excelente
- Resistência abrasão -> Excelente
- Resistência à intempéries-> Excelente
- Resistência à ozona -> Excelente
- Resistência à umidade -> Ótima
 ETPE N° 498/2021
ELABORADO POR: FELIPE GUSTAVO
REVISÃO: 04

- Tensão de trabalho -> 3,6/6kVac; 6/10kVac ou 8,7/15kVac

- Tensão de teste AC (5 minutos) -> 11kVac; 15kVac ou 22kVac
- Tensão de teste DC (5 minutos) ->26,5kVdc; 36kVdc ou 53kVdc
- Retardante à chama conforme categoria FT2 da UL 1581
- Tração máxima permitida -> 15N/mm², conforme DIN VDE 0298 Part. 3
- Raio mínimo de curvatura -> 6 x o diâmetro externo, conforme NBR 9511
- Atende as diretivas RoHS - Restriction of Certain Hazardous Substances
- Atende as diretivas REAch - Registration, Evaluation, Authorization and Restriction of Chemicals

Tensão Seção Resistência Elétrica Diâmetro Externo

Massa Aprox. Capacidade de
Part. Number de Nominal máx. a 20°C Nominal (mm) ±
(kg/km) Corrente (A)*
Trabalho (mm²) (Ω/km) 5%
10mm²= 1,95
02.70.0.0210 3,6/6 kV 3x10 + 3x4 34 1.471,20 87
4mm²= 5,09
16mm²= 1,24
02.70.0.0211 3,6/6 kV 3x16 + 3x6 36,25 1.789,20 114
6mm²= 3,39
25mm²= 0,795
02.70.0.0150 3,6/6 kV 3x25 + 3x10 38,85 2.236 150
10mm²= 1,95
35mm²= 0,565
02.70.0.0212 3,6/6 kV 3x35 + 3x10 43,5 2.869,45 183
10mm²= 1,95
50mm²= 0,393
02.70.0.0213 3,6/6 kV 3x50 + 3x10 46,8 3.511,30 221
10mm²= 1,95
70mm²= 0,277
02.70.0.0214 3,6/6 kV 3x70 + 3x16 50,5 4.412,15 275
16mm²= 1,24
95mm²= 0,21
02.70.0.0215 3,6/6 kV 3x95 + 3x16 55,05 5.350,40 337
16mm²= 1,24
120mm²= 0,164
02.70.0.0216 3,6/6 kV 3x120 + 3x25 59,1 6.590,75 390
25mm²= 0,795
150mm²= 0,132
02.70.0.0217 3,6/6 kV 3x150 + 3x25 64,65 7.958 445
25mm²= 0,795
185mm²= 0,108
02.70.0.0218 3,6/6 kV 3x185 + 3x35 68,3 9.351,40 510
35mm²= 0,565
240mm²= 0,0817
02.70.0.0219 3,6/6 kV 3x240 + 3x50 75,15 11.902 602
50mm²= 0,393
 ETPE N° 498/2021
ELABORADO POR: FELIPE GUSTAVO
REVISÃO: 04

Tensão Seção Resistência Elétrica Diâmetro Externo

Massa Aprox. Capacidade de
Part. Number de Nominal máx. a 20°C Nominal (mm) ±
(kg/km) Corrente (A)*
Trabalho (mm²) (Ω/km) 5%
16mm²= 1,24
02.70.0.0220 6/10 kV 3x16 + 3x6 38 1.926,60 114
6mm²= 3,39
25mm²= 0,795
02.70.0.0221 6/10kV 3x25 + 3x10 42,4 2.539,00 150
10mm²= 1,95
35mm²= 0,565
02.70.0.0222 6/10kV 3x35 + 3x10 45,25 3.028 183
10mm²= 1,95
50mm²= 0,393
02.70.0.0223 6/10kV 3x50 + 3x10 48,5 3.689,20 221
10mm²= 1,95
70mm²= 0,277
02.70.0.0224 6/10kV 3x70 + 3x16 53,4 4.733,00 275
16mm²= 1,24
95mm²= 0,21
02.70.0.0225 6/10kV 3x95 + 3x16 56,8 5.551,50 337
16mm²= 1,24
120mm²= 0,164
02.70.0.0226 6/10kV 3x120 + 3x25 60,8 6.816,00 390
25mm²= 0,795
150mm²= 0,132
02.70.0.0227 6/10kV 3x150 + 3x25 66,4 8.204,50 445
25mm²= 0,795
185mm²= 0,108
02.70.0.0228 6/10kV 3x185 + 3x35 70 9.612 510
35mm²= 0,565
240mm²= 0,0817
02.70.0.0229 6/10kV 3x240 + 3x50 76,85 12.189,00 602
50mm²= 0,393

Tensão Seção Resistência Elétrica Diâmetro Externo

Massa Aprox. Capacidade de
Part. Number de Nominal máx. a 20°C Nominal (mm) ±
(kg/km) Corrente (A)*
Trabalho (mm²) (Ω/km) 5%
25mm²= 0,795
02.70.0.0230 8,7/15kV 3x25 + 3x10 47,1 2.997,00 150
10mm²= 1,95
35mm²= 0,565
02.70.0.0231 8,7/15kV 3x35 + 3x10 50 3.516,40 183
10mm²= 1,95
50mm²= 0,393
02.70.0.0232 8,7/15kV 3x50 + 3x10 54,45 4.337 221
10mm²= 1,95
70mm²= 0,277
02.70.0.0233 8,7/15kV 3x70 + 3x16 58,13 5.309,00 275
16mm²= 1,24
95mm²= 0,21
02.70.0.0234 8,7/15kV 3x95 + 3x16 61,5 6.162,50 337
16mm²= 1,24
120mm²= 0,164
02.70.0.0235 8,7/15kV 3x120 + 3x25 67,33 7.703,10 390
25mm²= 0,795
150mm²= 0,132
02.70.0.0236 8,7/15kV 3x150 + 3x25 71,1 8.916,00 445
25mm²= 0,795
185mm²= 0,108
02.70.0.0237 8,7/15kV 3x185 + 3x35 75,9 10.547,40 510
35mm²= 0,565
240mm²= 0,0817
02.70.0.0238 8,7/15kV 3x240 + 3x50 81,6 13.009 602
50mm²= 0,393

Capacidade de corrente máxima para:

Instalação ao ar livre
Temperatura ambiente de 30°C
Temperatura máxima do condutor de 90°C
