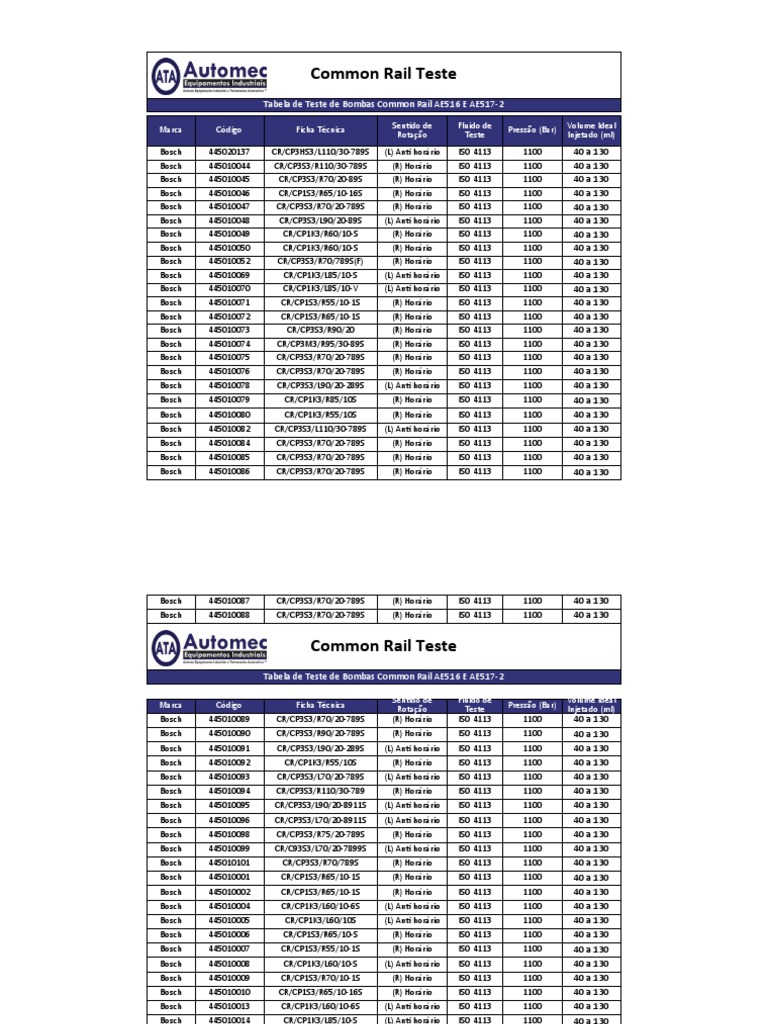

Tabela de Teste de Bombas Common Rail AE516 E AE517-2

Common Rail Teste
Tabela de Teste de Bombas Common Rail AE516 E AE517-2
Sentido de Fluido de Volume Ideal

Marca Código Ficha Técnica Rotação Teste Pressão (Bar) Injetado (ml)
Bosch 445020137 CR/CP3HS3/L110/30-789S (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010044 CR/CP3S3/R110/30-789S (R) Horário ISO 4113 1100 40 a 130
Bosch 445010048 CR/CP3S3/L90/20-89S (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010049 CR/CP1K3/R60/10-S (R) Horário ISO 4113 1100 40 a 130
Bosch 445010052 CR/CP3S3/R70/789S(F) (R) Horário ISO 4113 1100 40 a 130
Bosch 445010069 CR/CP1K3/L85/10-S (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010070 CR/CP1K3/L85/10-V (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010073 CR/CP3S3/R90/20 (R) Horário ISO 4113 1100 40 a 130
Bosch 445010074 CR/CP3M3/R95/30-89S (R) Horário ISO 4113 1100 40 a 130
Bosch 445010079 CR/CP1K3/R85/10S (R) Horário ISO 4113 1100 40 a 130
Common Rail Teste

Marca Código Ficha Técnica Sentido de Fluido de Pressão (Bar) Volume Ideal
Rotação Teste Injetado (ml)
Bosch 445010094 CR/CP3S3/R110/30-789 (R) Horário ISO 4113 1100 40 a 130
Bosch 445010099 CR/C93S3/L70/20-7899S (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010101 CR/CP3S3/R70/789S (R) Horário ISO 4113 1100 40 a 130
Bosch 445010004 CR/CP1K3/L60/10-6S (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010005 CR/CP1K3/L60/10S (L) Anti horário ISO 4113 1100 40 a 130
Bosch 445010006 CR/CP1S3/R65/10-S (R) Horário ISO 4113 1100 40 a 130
Common Rail Teste

Sentido de Fluido de Volume Ideal

Marca Código Ficha Técnica Rotação Teste Pressão (Bar) Injetado (ml)
Bosch 445010025 CR/CP1K3/R65/10-6S (R) Horário ISO 4113 1100 40 a 130
Common Rail Teste

Bosch 22100-0L020 HP3/R (R) Horário ISO 4113 1100 40 a 130
Bosch 22100-OLO60 HP3/R (R) Horário ISO 4113 1100 40 a 130
Bosch 22100-30090 HP3/R (R) Horário ISO 4113 1100 40 a 130
Bosch 5WS40001 A2C20000502/DW10TD * ISO 4113 1100 40 a 130
Bosch 5WS40018 A2C20000502/DW10TD * ISO 4113 1100 40 a 130
Common Rail Teste
OBS: ESTA TABELA É APENAS Rotação Teste Injetado (ml)
PARA REFERENCIA DE 0
Bosch =èOBSç= VALORES DE PRESSÃO, * ISO 4113
Bosch 445010104 VAZÃO.
CR/CP3S3/R7020-789S (R) Horário ISO 4113 1100 40 a 130
Bosch 445010112 CR/CP3S3/R70/20-789SV (R) Horário ISO 4113 1100 40 a 130
Bosch 445010129 CR/CP1H3/R70/10-89S (R) Horário ISO 4113 1100 40 a 130
Bosch 445010181 CR/CP1H3/R70/10-89S (R) Horário ISO 4113 1100 40 a 130
Common Rail Teste
Bosch 986437001 CR/CP1S3/R65/10-S (R) Horário ISO 4113 1100 40 a 130
Bosch 986437003 CR/CP1S3/L60-S (L) Anti horário ISO 4113 1100 40 a 130
Common Rail Teste
Tabela de Teste de Bicos Common Rail da Bancada AE516 - AE517-1 - AE520-4 - AE520-6
Largura de Volume Ideal Volume Ideal

Injetor Referência Padrão Padrão do Teste Pressão (Bar) Frequencia (PM) N° Injetadas
Pulso (MS) Injetado (ML) Retorno (ML)
Tolerancia 10% Tolerancia 10%
Estanqueidade 1000 N aplica N aplica N aplica Zero Zero
Deb. Partida 300 2.5 150 300 18 a 39 6 a 16
Bosch 0445110231 Indutivo Marcha Lenta 420 2 400 400 42 a 58 9 a 17
Carga Parcial 790 2 1000 400 53 a 77 13 a 23
Plena Carga 1300 2 1000 500 71 a 94 15 a 29
Pré Injeção 790 250 μ 1000 400 30 a 69 4 a 21
Denso Triton 07 -12 Indutivo Deb. Partida 300 2.5 150 300 10 a 19 7 a 11
Marcha Lenta 420 2 400 400 20 a 32 11 a 34
Carga Parcial 790 2 1000 400 47 a 67 22 a 36
Plena Carga 1300 2 1000 500 90 a 118 44 a 73
Pré Injeção 790 250 μ 1000 400 39 a 79 13 a 27
Bosch 0445120342 Indutivo Deb. Partida 300 2.5 150 300 23 a 37 10 a 23
Marcha Lenta 420 2 400 400 46 a 59 14 a 26
Carga Parcial 790 2 1000 400 76 a 93 17 a 29
Plena Carga 1300 2 1000 500 109 a 124 23 a 38
Pré Injeção 790 250 μ 1000 400 26 a 43 8 a 19
Marcha Lenta 420 2 400 400 38 a 52 10 a 19
Carga Parcial 790 2 1000 400 72 a 86 12 a 23
Plena Carga 1400 2 1000 500 96 a 115 23 a 37
Pré Injeção 790 250 μ 1000 400 28 a 53 9 a 17
Marcha Lenta 420 2 400 400 31 a 47 10 a 21
Carga Parcial 790 2 1000 400 52 a 67 17 a 29
Plena Carga 1400 2 1000 500 72 a 89 23 a 39
Pré Injeção 790 250 μ 1000 400 20 a 46 7 a 18
Marcha Lenta 420 2 400 400 29 a 43 8 a 19
Carga Parcial 790 2 1000 400 47 a 64 11 a 29
Plena Carga 1400 2 1000 500 72 a 89 14 a 32
Pré Injeção 790 250 μ 1000 400 12 a 27 7 a 18
Marcha Lenta 420 2 400 400 39 a 55 11 a 22
Carga Parcial 790 2 1000 400 56 a 71 11 a 27
Plena Carga 1400 2 1000 500 74 a 101 19 a 32
Pré Injeção 790 250 μ 1000 400 21 a 49 9 a 27
Marcha Lenta 420 2 400 400 24 a 43 15 a 29
Carga Parcial 790 2 1000 400 36 a 57 16 a 35
Plena Carga 1400 2 1000 500 54 a 93 18 a 35
Pré Injeção 790 250 μ 1000 400 21 a 47 12 a 27
Tolerancia
Tolerancia 10%
10%
Siemen 77550 Ranger
piezo Deb. Partida 300 1.5 150 300 12 a 39 8 a 17
s 2009
Marcha Lenta 420 1 400 400 29 a 49 10 a 21
Carga Parcial 790 1 1000 400 37 a 61 8 a 24
Plena Carga 1300 1 1000 500 57 a 93 15 a 39
Pré Injeção 790 250 μ 1000 400 32 a 63 11 a 29
Tolerancia
Tolerancia 10%
10%
2367030300 2.5 03-
Denso Deb. Partida 300 2.5 150 300 15 a 32 4 a 12
Hilux 10
Marcha Lenta 420 2 400 400 20 a 36 8 a 17
Carga Parcial 790 2 1000 400 42 a 61 18 a 39
Plena Carga 1300 2 1000 500 69 a 85 32 a 47
Pré Injeção 790 250 μ 1000 400 28 a 43 12 a 28
Tolerancia
Tolerancia 10%
10%
Denso 2367030270 Piezo Deb. Partida 300 1 150 300 10 a 23 0a5
Hilux 6 fios
Marcha Lenta 600 1.1 400 400 30 a 47 0a8
2012
Carga Parcial 790 1.2 400 400 35 a 53 0 a 11
Plena Carga 1000 1.3 400 500 64 a 89 0 a 18
Pré Injeção 790 250 μ 400 400 16 a 29 0a9
Tolerancia
Tolerancia 10%
10%
Marcha Lenta 420 2 400 400 23 a 52 14 a 27
Carga Parcial 790 2 1000 400 34 a 79 13 a 37
Plena Carga 1300 2 1000 500 79 a 118 28 a 46
Pré Injeção 790 250 μ 1000 400 28 a 73 14 a 35
0445110190 Marcha Lenta 420 2 400 400 16 a 43 6 a 29
Carga Parcial 790 2 1000 400 29 a 65 11 a 39
Plena Carga 1300 2 1000 500 72 a 114 24 a 62
Pré Injeção 790 250 μ 1000 400 26 a 67 7 a 35
Marcha Lenta 420 2 400 400 16 a 53 6 a 36
Carga Parcial 790 2 1000 400 43 a 89 11 a 44
Plena Carga 1300 2 1000 500 74 a 122 14 a 53
Pré Injeção 790 250 μ 1000 400 15 a 42 8 a 26
Marcha Lenta 420 2 400 400 16 a 58 10 a 48
Carga Parcial 790 2 1000 400 52 a 89 15 a 56
Plena Carga 1300 2 1000 500 86 a 125 20 a 73
Pré Injeção 790 250 μ 1000 400 53 a 86 16 a 59
Marcha Lenta 420 2 400 400 16 a 63 10 a 42
Carga Parcial 790 2 1000 400 28 a 79 15 a 57
Plena Carga 1300 2 1000 500 65 a 106 20 a 69
Pré Injeção 790 250 μ 1000 400 26 a 82 14 a 57
Bosch frontier Indutivo Deb. Partida 300 2.5 150 300 44 a 67 4 a 16
Marcha Lenta 420 2 400 400 57 a 76 10 a 27
Carga Parcial 790 2 1000 400 74 a 108 16 a 39
Plena Carga 1300 2 1000 500 96 a 130 25 a 43
Pré Injeção 790 250 μ 1000 400 75 a 109 13 a 38
Marcha Lenta 420 2 400 400 43 a 78 10 a 37
Carga Parcial 790 2 1000 400 78 a 100 16 a 49
Plena Carga 1300 2 1000 500 104 a 125 19 a 58
Pré Injeção 790 250 μ 1000 400 52 a 89 13 a 47
Marcha Lenta 420 2 400 400 31 a 64 16 a 49
Carga Parcial 790 2 1000 400 50 a 79 11 a 58
Plena Carga 1300 2 1000 500 73 a 97 15 a 76
Pré Injeção 790 250 μ 1000 400 34 a 78 13 a 55
Marcha Lenta 420 2 400 400 38 a 59 12 a 27
Carga Parcial 790 2 1000 400 58 a 82 17 a 33
Plena Carga 1300 2 1000 500 84 a 100 19 a 49
Pré Injeção 790 250 μ 1000 400 29 a 54 13 a 31
Marcha Lenta 420 2 400 400 20 a 58 12 a 40
Carga Parcial 790 2 1000 400 58 a 79 16 a 56
Plena Carga 1300 2 1000 500 75 a 106 34 a 69
Pré Injeção 790 250 μ 1000 400 39 a 76 14 a 59
Bosch 0445110424 418 Indutivo Deb. Partida 300 2.5 150 300 12 a 39 6 a 21
Marcha Lenta 420 2 400 400 21 a 43 8 a 23
Carga Parcial 790 2 1000 400 40 a 67 13 a 34
Plena Carga 1300 2 1000 500 48 a 89 16 a 32
Pré Injeção 790 250 μ 1000 400 33 a 69 11 a 31
Marcha Lenta 420 2 400 400 18 a 39 6 a 18
Carga Parcial 790 2 1000 400 42 a 79 10 a 19
Plena Carga 1300 2 1000 500 65 a 99 20 a 63
Pré Injeção 790 250 μ 1000 400 23 a 39 11 a 58
Delphi HR- 28229873 Indutivo Deb. Partida 300 2.5 150 300 12 a 27 7 a 19
Marcha Lenta 420 2 400 400 18 a 34 9 a 27
Carga Parcial 790 2 1000 400 31 a 51 12 a 33
Plena Carga 1300 2 1000 500 53 a 87 16 a 49
Pré Injeção 790 250 μ 1000 400 15 a 31 8 a 22
Delphi Sprinter-28342997 Indutivo Deb. Partida 300 2.5 150 300 16 a 41 8 a 19
Marcha Lenta 420 2 400 400 18 a 46 9 a 27
Carga Parcial 790 2 1000 400 31 a 66 8 a 37
Plena Carga 1300 2 1000 500 53 a 95 10 a 49
Pré Injeção 790 250 μ 1000 400 37 a 69 9 a 34
Amarock 2.0
Bosch piezo Deb. Partida 300 1.5 150 300 06 a 37 4 a 25
2010
Marcha Lenta 420 1 400 400 12 a 41 7 a 34
Carga Parcial 790 1 1000 400 24 a 66 12 a 38
Plena Carga 1300 1 1000 500 54 a 97 15 a 43
Pré Injeção 790 250 μ 1000 400 14 a 62 5 a 32
Marcha Lenta 420 2 400 400 16 a 43 6 a 29
Carga Parcial 790 2 1000 400 29 a 65 11 a 39
Plena Carga 1300 2 1000 500 72 a 114 24 a 62
Pré Injeção 790 250 μ 1000 400 26 a 67 7 a 35
Bosch daily Indutivo Deb. Partida 300 2.5 150 300 14 a 43 5 a 28
Marcha Lenta 420 2 400 400 16 a 59 6 a 35
Carga Parcial 790 2 1000 400 22 a 65 11 a 39
Plena Carga 1300 2 1000 500 63 a 109 24 a 62
Pré Injeção 790 250 μ 1000 400 26 a 67 7 a 35
S10 2013
Denso Indutivo Deb. Partida 300 2.5 150 300 33 a 68 10 a 29
DIANTE
Marcha Lenta 420 2 400 400 59 a 86 11 a 34
Carga Parcial 790 2 1000 400 79 a 109 19 a 38
Plena Carga 1300 2 1000 500 103 a 136 31 a 50
Pré Injeção 790 250 μ 1000 400 59 a 99 19 a 36
Denso Indutivo Deb. Partida 300 2.5 150 300 30 a 62 11 a 35
Hilux 6 fios 2016 Marcha Lenta 420 2 400 400 50 a 79 13 a 39
Carga Parcial 790 2 1000 400 81 a 106 14 a 43
Plena Carga 1300 2 1000 500 94 a 126 29 a 62
Pré Injeção 790 250 μ 1000 400 40 a 97 12 a 48
Marcha Lenta 420 2 400 400 50 a 79 10 a 39
Carga Parcial 790 2 1000 400 74 a 99 17 a 43
Plena Carga 1300 2 1000 500 96 a 126 23 a 59
Pré Injeção 790 250 μ 1000 400 49 a 89 15 a 48
Bosch FIAT TORO Indutivo Deb. Partida 300 2.5 150 300 16 a 49 6 a 24
Marcha Lenta 420 2 400 400 31 a 67 10 a 29
Carga Parcial 790 2 1000 400 38 a 76 14 a 37
Plena Carga 1300 2 1000 500 58 a 91 19 a 51
Pré Injeção 790 250 μ 1000 400 25 a 74 10 a 42
Bosch AMAROCK 13- Indutivo Deb. Partida 300 2.5 150 300 16 a 49 6 a 24
Marcha Lenta 420 2 400 400 31 a 67 10 a 29
Carga Parcial 790 2 1000 400 38 a 86 14 a 37
Plena Carga 1300 2 1000 500 63 a 99 16 a 35
Pré Injeção 790 250 μ 1000 400 34 a 79 10 a 42
Marcha Lenta 420 2 400 400 14 a 48 6 a 31
Carga Parcial 790 2 1000 400 51 a 87 11 a 48
Plena Carga 1300 2 1000 500 79 a 121 14 a 67
Pré Injeção 790 250 μ 1000 400 46 a 83 10 a 57
Bosch 0445116059 piezo Deb. Partida 300 1.5 150 300 12 a 37 9 a 25
Marcha Lenta 420 1 400 400 27 a 44 11 a 31
Carga Parcial 790 1 1000 400 36 a 67 14 a 39
Plena Carga 1300 1 1000 500 42 a 81 17 a 48
Pré Injeção 790 250 μ 1000 400 31a 64 13 a 39
Denso Triton 2015 - Indutivo Deb. Partida 300 2.5 150 300 36 a 68 10 a 29
Marcha Lenta 420 2 400 400 53 a 87 11 a 37
Carga Parcial 790 2 1000 400 81 a 111 20 a 39
Plena Carga 1300 2 1000 500 102 a 134 30 a 55
Pré Injeção 790 250 μ 1000 400 35 a 79 11 a 27
Marcha Lenta 420 2 400 400 59 a 88 14 a 43
Carga Parcial 790 2 1000 400 81 a 109 19 a 53
Plena Carga 1300 2 1000 500 103 a 141 31 a 66
Pré Injeção 790 250 μ 1000 400 59 a 99 19 a 55
Marcha Lenta 420 2 400 400 43 a 78 14 a 46
Carga Parcial 790 2 1000 400 78 a 107 17 a 54
Plena Carga 1300 2 1000 500 104 a 137 29 a 67
Pré Injeção 790 250 μ 1000 400 73 a 106 16 a 51
Marcha Lenta 420 2 400 400 28 a 47 14 a 41
Carga Parcial 790 2 1000 400 52 a 86 17 a 54
Plena Carga 1300 2 1000 500 91 a 147 19 a 67
Pré Injeção 790 250 μ 1000 400 51 a 89 16 a 51
3.0 03-
Denso 23670 OLD Hilux Deb. Partida 300 2.5 150 300 14 a 29 4 a 12
10
Marcha Lenta 420 2 400 400 18 a 37 8 a 17
Carga Parcial 790 2 1000 400 42 a 61 18 a 39
Plena Carga 1300 2 1000 500 69 a 106 31 a 49
Pré Injeção 790 250 μ 1000 400 28 a 43 12 a 28
Marcha Lenta 420 2 400 400 28 a 47 12 a 29
Carga Parcial 790 2 1000 400 52 a 86 15 a 39
Plena Carga 1300 2 1000 500 89 a 139 19 a 72
Pré Injeção 790 250 μ 1000 400 21 a 39 14 a 26
Deb. Partida 300 2.5 150 300 15 a 39 8 a 25
Bosch 445120054 Indutivo Marcha Lenta 420 2 400 400 18 a 46 11 a 34
Carga Parcial 790 2 1000 400 53 a 77 13 a 39
Plena Carga 1300 2 1000 500 86 a 126 15 a 53
Pré Injeção 790 250 μ 1000 400 30 a 69 10 a 36

Denso Frontier 12- Indutivo Deb. Partida 300 2.5 150 300 10 a 23 9 a 16
Marcha Lenta 420 2 400 400 23 a 38 12 a 27
Carga Parcial 790 2 1000 400 45 a 69 21 a 35
Plena Carga 1300 2 1000 500 90 a 119 44 a 71
Pré Injeção 790 250 μ 1000 400 41 a 79 14 a 29

Marcha Lenta 420 2 400 400 22 a 39 11 a 23
Carga Parcial 790 2 1000 400 41 a 68 21 a 32
Plena Carga 1300 2 1000 500 86 a 118 44 a 71
Pré Injeção 790 250 μ 1000 400 40 a 69 13 a 28

Bosch Caterpillar Indutivo Deb. Partida 300 2.5 150 300 15 a 43 10 a 27
Marcha Lenta 420 2 400 400 16 a 53 12 a 36
Carga Parcial 790 2 1000 400 49 a 89 18 a 44
Plena Carga 1300 2 1000 500 74 a 119 19 a 53
Pré Injeção 790 250 μ 1000 400 15 a 42 8 a 26

Denso Transit 2.4 Indutivo Deb. Partida 300 2.5 150 300 10 a 32 8 a 21
Marcha Lenta 420 2 400 400 16 a 43 10 a 23
Carga Parcial 790 2 1000 400 49 a 89 11 a 39
Plena Carga 1300 2 1000 500 87 a 139 27 a 69
Pré Injeção 790 250 μ 1000 400 32 a 71 8 a 33

Marcha Lenta 420 2 400 400 16 a 43 10 a 23
Carga Parcial 790 2 1000 400 42 a 89 11 a 39
Plena Carga 1300 2 1000 500 87 a 139 26 a 59
Pré Injeção 790 250 μ 1000 400 32 a 71 8 a 33

Siemen
Ranger 2.2 Piezo Deb. Partida 300 2.5 150 300 11 a 34 9 a 23
s
Marcha Lenta 420 2 400 400 17 a 42 10 a 25
Carga Parcial 790 2 1000 400 48 a 88 12 a 40
Plena Carga 1300 2 1000 500 87 a 139 27 a 69
Pré Injeção 790 250 μ 1000 400 32 a 71 8 a 33

Delphi JCB Indutivo Deb. Partida 300 2.5 150 300 11 a 39 9 a 23
Marcha Lenta 420 2 400 400 25 a 54 11 a 29
Carga Parcial 790 2 1000 400 43 a 89 12 a 40
Plena Carga 1300 2 1000 500 87 a 149 27 a 72
Pré Injeção 790 250 μ 1000 400 32 a 71 8 a 39

Estanqueidade 1000 2.5 1000 200 Zero Apenas gotejo
Marcha Lenta 420 2 400 400 14 a 43 10 a 29
Carga Parcial 790 2 1000 400 43 a 82 12 a 39
Plena Carga 1300 2 1000 500 87 a 149 28 a 72
Pré Injeção 790 250 μ 1000 400 32 a 80 8 a 38

Marcha Lenta 420 2 400 400 21a 49 10a 26
Carga Parcial 790 2 1000 400 60 a 86 16 a 42
Plena Carga 1300 2 1000 500 98a 140 19 a 44
Pré Injeção 790 250 μ 1000 400 32 a 80 12 a 39

Marcha Lenta 420 2 400 400 23 a 52 10 a 29
Carga Parcial 790 2 1000 400 65 a 93 18 a 43
Plena Carga 1300 2 1000 500 103 a 149 20 a 48
Pré Injeção 790 250 μ 1000 400 59 a 87 16 a 41

Marcha Lenta 420 2 400 400 19 a 48 10 a 29
Carga Parcial 790 2 1000 400 51 a 79 18 a 43
Plena Carga 1300 2 1000 500 97 a 136 19 a 44
Pré Injeção 790 250 μ 1000 400 23 a 43 16 a 41

Marcha Lenta 420 2 400 400 21 a 50 10 a 32
Carga Parcial 790 2 1000 400 53 a 84 19 a 44
Plena Carga 1300 2 1000 500 99 a 142 20 a 48
Pré Injeção 790 250 μ 1000 400 22 a 47 16 a 45

Marcha Lenta 420 2 400 400 26 a 49 10 a 33
Carga Parcial 790 2 1000 400 58 a 89 19 a 46
Plena Carga 1300 2 1000 500 99 a 148 20 a 66
Pré Injeção 790 250 μ 1000 400 28 a 86 16 a 45 SI

Tabela de Teste de Bombas Common Rail AE516 E AE517-2

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Tabela de Teste de Bombas Common Rail AE516 E AE517-2

Enviado por

Direitos autorais:

Formatos disponíveis

Common Rail Teste
