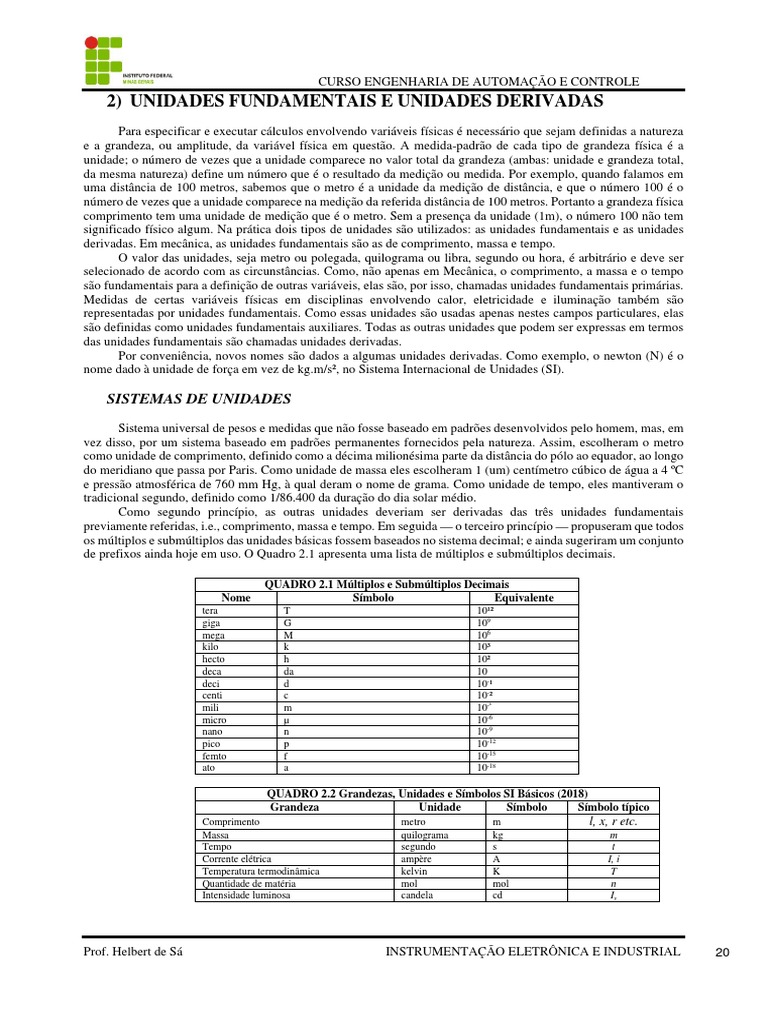

SISTEMAS DE UNIDADES
Sistema universal de pesos e medidas que não fosse baseado em padrões desenvolvidos pelo homem, mas, em
vez disso, por um sistema baseado em padrões permanentes fornecidos pela natureza. Assim, escolheram o metro
como unidade de comprimento, definido como a décima milionésima parte da distância do pólo ao equador, ao longo
do meridiano que passa por Paris. Como unidade de massa eles escolheram 1 (um) centímetro cúbico de água a 4 ºC
e pressão atmosférica de 760 mm Hg, à qual deram o nome de grama. Como unidade de tempo, eles mantiveram o
tradicional segundo, definido como 1/86.400 da duração do dia solar médio.
Como segundo princípio, as outras unidades deveriam ser derivadas das três unidades fundamentais
previamente referidas, i.e., comprimento, massa e tempo. Em seguida — o terceiro princípio — propuseram que todos
os múltiplos e submúltiplos das unidades básicas fossem baseados no sistema decimal; e ainda sugeriram um conjunto
de prefixos ainda hoje em uso. O Quadro 2.1 apresenta uma lista de múltiplos e submúltiplos decimais.
A tabela seguinte apresenta a lista de palavras deste documento que podem ter dupla grafia.
Prefixo SI + Unidade SI Grafia pela regra do SI Grafia atual, aceita, mas a ser
(utilizada nesta publicação) gradualmente extinta
centi + metro centimetro centímetro
deca + metro decametro decâmetro
deci + metro decimetro decímetro
exa + metro exametro exâmetro
giga + metro gigametro gigâmetro
hecto + metro hectometro hectômetro
kilo + metro kilometro quilômetro
micro + metro micrometro micrômetro
mili + metro milimetro milímetro
mili + radiano miliradiano milirradiano
mili + segundo milisegundo milissegundo
nano + metro nanometro nanômetro
Esta nova grafia está em concordância com a regra estabelecida por especialistas internacionais e adotada por
países no âmbito da CGPM sobre o SI para a formação do nome das unidades, justapondo o prefixo ao nome da
unidade.
As alterações nas grafias de nomes de unidades adotadas neste documento permitirão a utilização de palavras
(ainda não registradas nos dicionários da língua portuguesa) de uso na ciência, e de acordo com a regra estabelecida
por especialistas internacionais e adotadas por países no âmbito da CGPM para a formação de múltiplos e
submúltiplos, tal como nos exemplos apresentados a seguir. Tradução autorizada pelo BIPM da 9a edição de 2019
da sua publicação bilíngue Le Système international d’unités, conhecida como Brochure sur le SI em francês, ou The
International System of Units, conhecida como SI brochure em inglês.
Massa lbm kg g
Primária
Tempo s s s
Temperatura R, °F K, °C K, °C
Moles lb-mole kg-mole g-mole
Área ft2 2 cm2
m
Volume ft3 3 cm3
m
Densidade lbm/ft3 kg/m3 g/cm3
Aceleração ft/s2 m/s2 cm/s2
Secundár
Derivada
Os símbolos das unidades são impressos em caracteres verticais, independentemente do caractere vertical ou
itálico usado no texto em que estão inseridos. Em geral, os símbolos das unidades são escritos em letra minúscula,
mas, se o nome da unidade deriva de um nome próprio, a primeira letra do símbolo é uma letra maiúscula.
O símbolo do litro é uma exceção a esta regra. A 16a reunião da CGPM (1979, Resolução 6) aprovou a
utilização da letra L em maiúscula ou l em minúscula como símbolo do litro, a fim de evitar uma possível confusão
entre o numeral 1 (um) e a letra minúscula l (ele).
Se for utilizado um prefixo de múltiplo ou submúltiplo, este faz parte da unidade e precede o símbolo da
unidade, sem espaço entre o símbolo do prefixo e o símbolo da unidade. Um prefixo nunca é usado isoladamente e
prefixos compostos nunca são usados.
Os símbolos das unidades são entidades matemáticas e não abreviaturas. Portanto, não devem ser seguidos de
um ponto, exceto quando se encontram no final de uma frase. Permanecem invariáveis no plural e não se deve misturar
símbolos de unidades com nomes de unidades numa mesma expressão, uma vez que os nomes não são entidades
matemáticas.
As regras clássicas da multiplicação ou divisão algébricas aplicam-se na formação dos produtos e quocientes
dos símbolos de unidades. A multiplicação deve ser indicada por um espaço ou um ponto centrado a meia altura (⋅),
para evitar que alguns prefixos sejam mal-interpretados, como um símbolo de unidade. A divisão é indicada por uma
linha horizontal, por uma barra oblíqua (/) ou por expoentes negativos. Quando são combinados vários símbolos de
unidades, dever-se-á ter cuidado para evitar qualquer ambiguidade, usando, por exemplo, colchetes, parênteses ou
expoentes negativos. Não deve ser usada por mais de uma vez uma barra oblíqua numa determinada expressão, se
não houver parêntesis, para evitar qualquer ambiguidade.
Coulomb também descobriu que o fator de proporcionalidade k depende do meio, variando inversamente com
sua permissividade ε. (Faraday chamou a permissividade de constante dielétrica). A lei de Coulomb então assumiu a
forma
F = 1/ ε . q1.q2 / r² (2.2)
Como e é um valor numérico dependendo apenas do meio, o valor 1 foi arbitrado para a permissividade no
vácuo, ε0, definido então como a quarta unidade fundamental do CGSe. A lei de Coulomb tornou possível determinar
a carga elétrica Q em termos das quatro unidades fundamentais, de acordo com a relação
dina = g cm / s² = q² / (ε0 = 1) cm² e, portanto, dimensionalmente, [q] = cm3/2 . g1/2 . s-1 (2.3)
I = dQ / dt (statcoulomb/s) (2.4)
F = k. (m1m2) / r² (2.5)
O fator de proporcionalidade, k, depende do meio nos quais os pólos (m1 e m2) estão inseridos, variando
inversamente com a permeabilidade magnética µ do meio. Foi arbitrado o valor 1 para a permeabilidade magnética
no vácuo, µ0. Assim, k = l/ µ0 = 1. Desta forma, a permeabilidade magnética no vácuo, tornou-se a quarta unidade
fundamental do sistema CGSm. A unidade derivada de intensidade de pólo magnético (m)* foi então definida em
termos das quatro unidades fundamentais do CGSm através da relação:
A unidade de intensidade de pólo magnético no sistema CGSm possibilitou a determinação de outras unidades
magnéticas através de suas equações fundamentais. A densidade de fluxo magnético (B), por exemplo, é definida
como a força magnética por unidade de intensidade polar, onde ambos, a força e a intensidade polar, são unidades
derivadas do sistema CGSm. Dimensionalmente, B é dado por cm-1/2 x g1/2 x s-1 (dina. segundo/abcoulomb.
Como não há concordância perfeita entre as dimensões dos dois sistemas, fatores de conversão foram
introduzidos. Os dois sistemas formaram, assim, um sistema prático de unidades elétricas, adotado oficialmente no
Congresso Internacional de Eletricidade.
O Quadro 2.3 apresenta detalhes a respeito de unidades elétricas e magnéticas e as relações que as definem. Os fatores
para conversão ao SI são apresentados nas colunas CGSm e CGSe.
As seis umidades fundamentais SI estão apresentadas no Quadro 2.2. As outras unidades derivadas dessas
fundamentais estão expressas em termos das seis unidades básicas, e são obtidas de equações básicas. O Quadro 2.3
apresenta alguns exemplos. O Quadro 2.4 reúne as unidades fundamentais, as unidades derivadas e as unidades
suplementares SI recomendadas pela Conferência Geral.
A primeira coluna do Quadro 2.4 mostra as grandezas (fundamentais, derivadas e suplementares). A segunda
coluna mostra o símbolo operacional de cada unidade. A terceira coluna mostra os símbolos dimensionais para cada
unidade derivada em termos das seis unidades fundamentais. A quarta coluna apresenta o nome de cada unidade; a
quinta, o símbolo da unidade. O símbolo operacional da unidade não deve ser confundido com o símbolo da grandeza;
por exemplo, o símbolo operacional de resistência o é o R, mas o símbolo da unidade (ohm) é o Ω.
EXEMPLO 2.3
A velocidade da luz no vácuo é dada por 2,997925 x 108 m/s. Expresse a velocidade da luz em km/hora.
SOLUÇÃO
c = 2,997925 x 108 m/s x 1km/103 m x 3,6 x 103 s / 1h = 10,79 x 108 km/h
EXEMPLO 2.4
Expresse a densidade da água, 62,5 lb/ft3 em (a) lb/pol3; (b) g/cm3
SOLUÇÃO
(a) Densidade = 62,5 lb / ft3 x 1 ft / 12 pol = 3,62 X 10-2 lb/pol3
(b) Densidade = 3,62 X 10-2 lb/pol3 x 453,6 g / 1 lb x (1pol/2,54 cm) 3 = 1 g/cm3
EXEMPLO 2.5
A velocidade máxima permitida em uma rodovia é 60 km/hora. Calcule a velocidade em (a) milhas/hora; (b) ft/s.
SOLUÇÃO
(a) Vmax = (60 km/h) x (1 milha/1.61 km) = 37,3 milhas/hora
(b) Vmax = (37,3 mi/h) (5280 ft / 1mi x 1h / 3,6 x 103s) = 54,7 ft/s
Observações
Por motivos históricos, o nome da unidade SI de massa contém um prefixo; excepcionalmente e por convenção,
os múltiplos e submúltiplos dessa unidade são formados pela adjunção de outros prefixos SI à palavra grama e ao
símbolo g.
Os prefixos desta Tabela podem ser também empregados com unidades que não pertencem ao SI..Sobre os
símbolos de unidade que têm prefixo e expoente. As grafias fento e ato serão admitidas em obras sem caráter técnico.
UNIDADES
grandezas nome símbolo definição
Para as unidades elétricas e magnéticas, o SI é um sistema de unidades racionalizado, para o qual foi definido
o valor da constante magnética µ = 4 ¶ x 10-7 henry por metro
Corrente elétrica ampère A Corrente elétrica invariável que, mantida em dois condutores retilíneos,
paralelos, de comprimento infinito e de área de seção transversal
desprezível e situados no vácuo a 1 metro do outro, produz entre esses
UNIDADES TÉRMICAS
Temperatura kelvin K Fração 1/273,16 da temperatura termodinâmica do ponto tríplice da água
termodinâmica
Temperatura Celsius grau celsius °C Intervalo de temperatura unitário igual a 1 Kelvin, numa escala de
temperaturas em que o ponto 0 coincide com 273,15 Kelvins
Gradiente de kelvin por metro K/m Gradiente de temperatura uniforme que se verifica em um meio
temperatura homogêneo e isótropo, quando é de 1 Kelvin a diferença de temperatura
entre dois planos isotérmicos situados à distância de 1 metro um do outro
Capacidade térmica joule por kelvin J/K Capacidade térmica de um sistema homogêneo e isótropo, cuja
temperatura aumenta de 1 Kelvin quando se lhe adiciona 1 jougle de
quantidade de calor
Calor específico joule por quilograma e J/ (kg.K) Calor específico de uma substância cuja temperatura aumenta de 1Kelvin
por kelvin quando se lhe adiciona 1 joule de quantidade de calor por quilograma de
sua massa
dr
Condutividade térmica watt por metro e por W/ Condutividade térmica de um material homogêneo e isótropo, no qual se
kelvin (m.K) verifica um gradiente de temperatura uniforme de 1 Kelvin por metro,
quando existe um fluxo de calor constante com densidade de 1 watt por
metro quadrado
UNIDADES ÓPTICAS
Intensidade luminosa candela cd Intensidade luminosa, na direção perpendicular, de uma superfície plana
de 1/600 00 metro quadrado de área, de um corpo negro à temperatura
de solidificação platina, sob pressão de 101 325 pascals
UNIDADES DE RADIOATIVIDADE
TABELA II - OUTRAS UNIDADES ACEITAS PARA USO COM O SI, SEM RESTRIÇÃO DE PRAZO
São implicitamente incluídas nesta Tabela outras unidades de comprimento e de tempo estabelecidas pela
Astronomia para seu próprio campo de aplicação, e as outras unidades de tempo usuais do calendário civil.
UNIDADES
Grandezas Nome Símbolo Definição Vl em unidades SI
unidade UA Distância média da Terra ao Sol 149 600 x 106m
Comprimento astronômica
parsec pc Comprimento do raio de um círculo 3,0857 x 1016m (aproximado)
no qual o ângulo central de 1
segundo subtende uma corda igual a
1 unidade gastronômica
Volume litro l Volume igual a 1 decímetro cúbico 0,001m3
grau o Ângulo plano igual à fração 1/360 do ¶ / 180 rad
Ângulo plano ângulo central de um círculo
completo
minuto ‘ Ângulo plano igual à fração 1/60 de 1 ¶ / 10 800 rad
grau
segundo “ Ângulo plano igual à fração 1/60 de 1 ¶ /648 000 rad
minuto
Intervalo de oitava Intervalo de duas freqüências cuja
freqüência relação é igual a 2
unidade u Massa igual à fração 1/12 da massa de 1,660 57 x 10-27 Kg
massa (unificada) de um átomo de carbono 12 (aproximadamente)
massa atômica
tonelada t Massa igual a 1 000 quilogramas
minuto min Intervalo de tempo igual a 60 60 s
Tempo segundos
hora h Intervalo de tempo igual a 60 minutos 3 600 s
dia d Intervalo de tempo igual a 24 horas 86 400 s
angstrom Å 10-10 m
atmosfera atm 101 325 Pa
bar bar 105 Pa
barn b 10-28 m2
*caloria cal 4,1868 J
*cavalo-vapor cv 735,5 W
curie Ci 3,7 x 1010 Bq
gal Gal 0,01 m/s2
*gauss Gs 10-4 T
hectare Há 104 m2
*quilograma-força kgf 9,806 65 N
*milímetro de mercúrio mmHg 133,322 Pa
milha marítma 1 852 m
nó (1852/3600) m/s
*quilate 2 x 10-4 kg
rad rd 0,01 Gy
roentgen R 2,58 x 10-4 C/kg
Gas Constants:
8.314 m3 Pa/mol K
10.73 ft3 psia/lb-mole °R 0.08314 L bar/mol K 0.08206 L atm/mol K 0.7302 ft3
atm/lb-mole °R
Physical Properties of Air at Room T and P:
average molecular weight = 29 density: 1.19 kg/m3, 0.0749 lbm/ft3
viscosity: 0.019 cP, 1.9·10-5 kg/m s, 1.3·10-5 lbm/ft skinematic viscosity: 1.6·10-5 m2/s, 1.7·10-4 ft2/s
Physical Properties of Water at Room T and P:
density: 1000 kg/m3, 62.4 lbm/ft3
viscosity: 1.0 cP, 1.0·10-3 kg/m s, 6.7·10-4 lbm/ft skinematic viscosity: 1.0·10-6 m2/s, 1.1·10-5 ft2/s
Geometry:
Area of a circle = (u/4)d2 Area of a sphere = ud2 Volume of a sphere = (u/6)d3
Area of a cylinder = (u/4)d2+udL
Volume of a cylinder = (u/4)d2L
Area:
1 acre = 4.36·104 ft2 = 6.27·106 in2 = 4.05·103 m2 =
4.05·107 cm2 = 1.56·10-3 mile2 = 4.84·103 yard2
Volume:
1 m3 = 1000 L = 1·106 cm3 = 1·106 mL = 35.3145 ft3
= 220.83 imperial gal = 264.17 gal = 1056.68 qt1 ft3 = 1728 in3 = 7.4805 gal = 0.028317 m3 =
28.317 L = 28,317 cm3
Velocity:
1 ft/s = 0.3048 m/s = 0.6818 mph
1 mph = 1.467 ft/s = 0.4470 m/s
Force:
1 N = 1 kg m/s2 = 1·105 dynes = 1·105 g cm/s2 =0.22481 lbf
1lbf = 32.174 lbm ft/s2 = 4.4482 N = 4.4482·105
dynes
Pressure:
1 atm = 1.01·105 N/m2 (Pa) = 101 kPa = 1.01 bars
= 1.01·106 dynes/cm2 = 10.33 m H2O at 4°C
= 14.696 lbf/in2 (psi) = 760 mm Hg at 0°C (torr)
= 33.9 ft H2O at 4°C = 29.921 in Hg at 0°C
Energy:
1 J = 1 N m = 1·107 ergs = 1·107 dyne cm = 2.778·10-7 kW h = 0.23901 cal = 0.7376 ft-lbf =
9.486·10-4 Btu
Power:
1 W = 1 J/s = 0.23901 cal/s = 0.7376 ft lbf/s =0.00134 hp (horse power)
Viscosity:
1 P = 1 g/cm s = 100 cP = 0.10 kg/m s = 0.10 Pa s1 kg/m s = 1 Pa s = 10 P = 1000 cP
1 cP = 6.71·10-4 lbm/ft s = 0.001 kg/m s1 lbm/ft s = (1/32.2) lbf s/ft2
Permeability:
1 darcy = 1 cm2 cP/s atm = 0.986·10-8 cm2 =
1.06·10-11 ft2
Temperature:
0°C = 273.2 K
0°F = 460 R
13- A área do andar térreo de um prédio é de 7.600 ft². Calcule esta área em m².
14- A velocidade da luz no vácuo é dada por 2,997925 x 108 m/s. Expresse a velocidade da luz
em ft/mim.
15- Expresse a densidade de um líquido com, 76,5 lb/ft3 em (a) lb/pol3; (b) g/cm3.
16- A velocidade máxima permitida em uma rodovia é 72 km/hora. Calcule a velocidade em (a)
metros/segundo; (b) ft/s.
