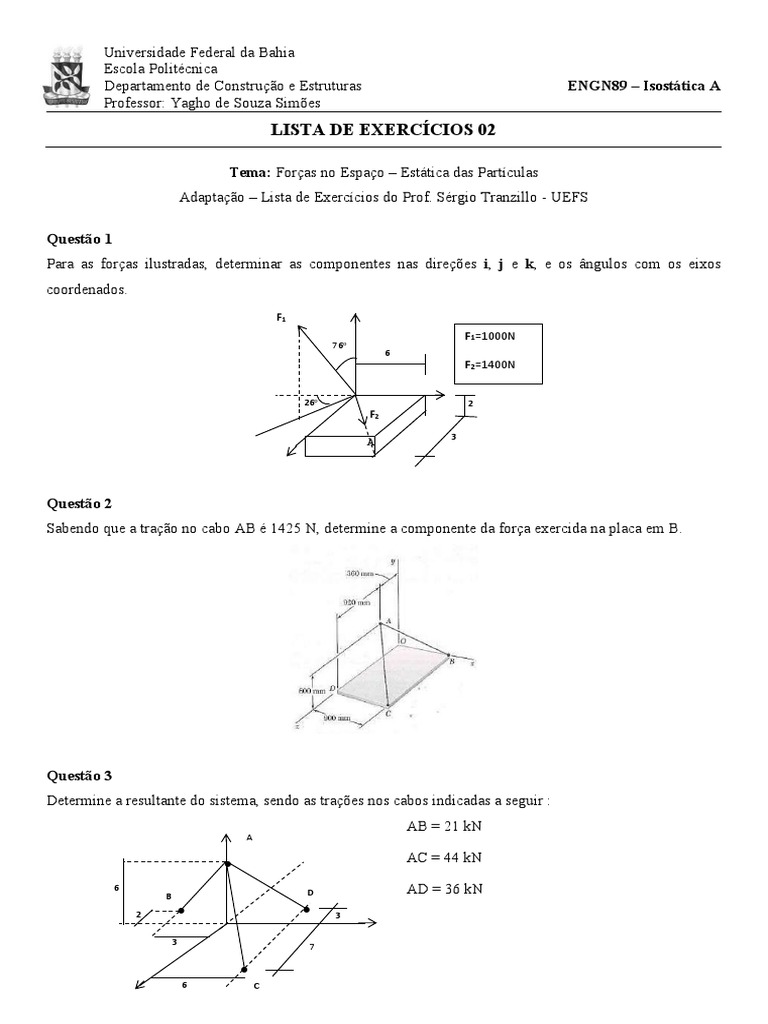

Universidade Federal da Bahia

Escola Politécnica
Departamento de Construção e Estruturas ENGN89 – Isostática A
Professor: Yagho de Souza Simões
LISTA DE EXERCÍCIOS 02

Tema: Forças no Espaço – Estática das Partículas

Adaptação – Lista de Exercícios do Prof. Sérgio Tranzillo - UEFS

Questão 1
Para as forças ilustradas, determinar as componentes nas direções i, j e k, e os ângulos com os eixos
coordenados.
F1
F1=1000N
76o
6
F2=1400N

26o 2
F2

3
A

Questão 2
Sabendo que a tração no cabo AB é 1425 N, determine a componente da força exercida na placa em B.

Questão 3
Determine a resultante do sistema, sendo as trações nos cabos indicadas a seguir :
AB = 21 kN
A

AC = 44 kN

6
B D AD = 36 kN
2   3

3 7


6 C
Questão 4
Sabendo que a tração é 1890 N no cabo AB e 2270 N no cabo AC, determine a intensidade, a direção e o
sentido da resultante das forças exercidas em A pelos dois cabos.

Questão 5
a) Qual o valor das trações nos cabos AD e AB, para que a resultante das forças seja vertical, quando TAC =
15 kN ?
b) Qual o valor da resultante ? A
B

D
7
2

5 C

Questão 6
A ponta de um cabo coaxial AE é fixada ao poste AB que é ancorado pelos fios AC e AD. Sabendo que a
tensão do fio AC é 670 N e a resultante das forças exercidas em A pelos fios AC e AD devem estar contidas
no plano 𝑥𝑦. Determine
a) a tensão em AD.
b ) A intensidade, a direção e o sentido da resultante das duas forças.
Questão 7
Determine as forças nos cabos e o valor de F para manter o equilíbrio, sabendo que o cabo AB está submetido
a uma força de 250 N.

F
A D

B
6m
3m

1,5m
C
1m
4m

Questão 8
Determine o valor da uma força F, vertical e aplicada no ponto D, para que seja mantido o equilíbrio no
sistema, sendo FAD = 300 N.

B
A
2

3 2
D 4

3 4

Questão 9
Determine os valores das forças verticais F1 e F2, para que exista equilíbrio no sistema, sabendo que o cabo
AB está submetido a uma força de 350 N.

y E

F1
A
60°

6m 45° D
F2 x
2m
3m 4m
B
4m C
z
Questão 10
Determine o máximo valor de P para manter o equilíbrio, sabendo que os cabos suportam a tração máxima
de 250 N.
Determine as forças em cada cabo.

y
1,5m
0,8m
B
1,2m

A x
E

25º
1,6m
D C 30º

z F

Questão 11
Três cabos estão conectados em A, onde são aplicadas as forças P e Q, como mostra a figura. Sabendo que Q
= 0, encontre o valor de P para que a tensão no cabo AD seja 305 N.
Questão 12
Uma placa retangular é sustentada por três cabos, como mostra a figura. Sabendo que a tração no cabo AC é
60 N, determine o peso da placa.

Questão 13
Um recipiente tem peso W e é sustentado pelo anel A, onde os cabos AC e AE são fixados. A Força P é
aplicada na ponta F do terceiro cabo que passa por uma roldana B e pelo anel A, fixado no suporte D. Sabendo
que W = 1000 N, determine a intensidade de P. (Dica: A tensão é a mesma em todas as porções do cabo
FBAD.
