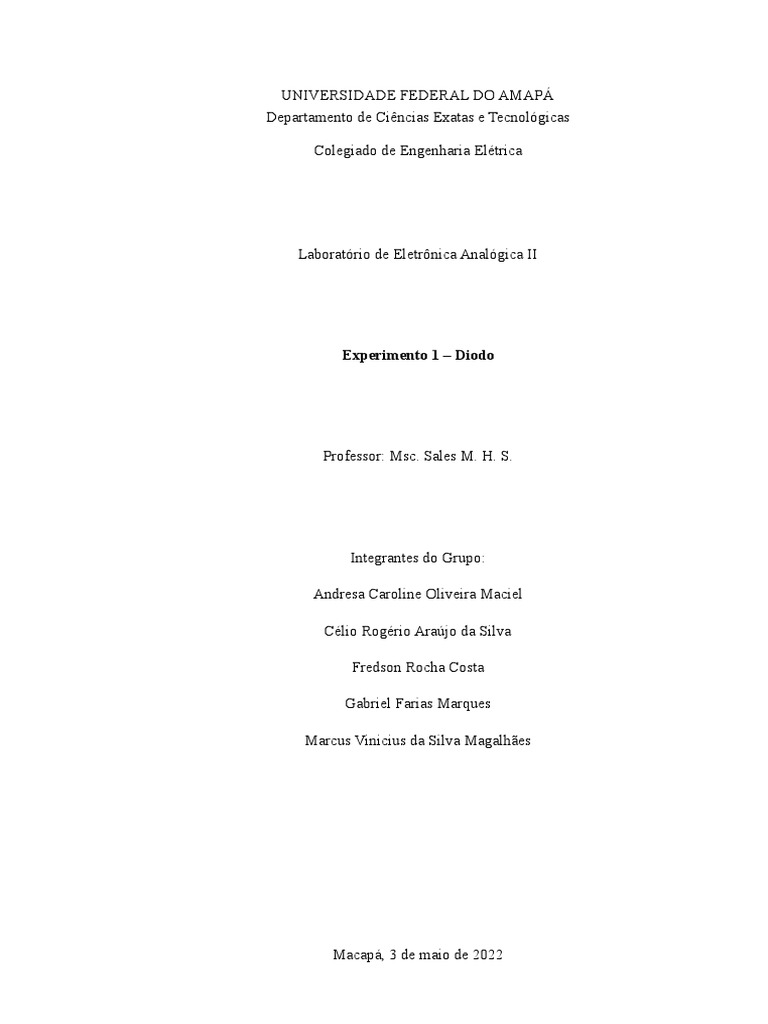

UNIVERSIDADE FEDERAL DO AMAPÁ

Departamento de Ciências Exatas e Tecnológicas

Colegiado de Engenharia Elétrica

Laboratório de Eletrônica Analógica II

Experimento 1 – Diodo

Professor: Msc. Sales M. H. S.

Integrantes do Grupo:

Andresa Caroline Oliveira Maciel

Célio Rogério Araújo da Silva

Fredson Rocha Costa

Gabriel Farias Marques

Marcus Vinicius da Silva Magalhães

Macapá, 3 de maio de 2022

1. Introdução

O objetivo do experimento é identificar visualmente os terminais do diodo usando instrumentos

de medição, além de classificar a qualidade do mesmo e projetar o gráfico característico do
componente em questão.

2. Descrição da execução e análise dos resultados do experimento

Para este experimento, os seguintes equipamentos foram utilizados:

I. Cabos para fechamento de circuito;
II. Multímetros digitais;
III. Fonte de tensão;
IV. Diodo;
V. Osciloscópio;
VI. Gerador de função;
VII. Resistores de valores variados.
Nesta prática, o experimento foi dividido em cinco etapas para melhor análise.

⮚ Etapa 1: Identificação de diodos retificadores

O diodo utilizado neste experimento é o IN4007 e seu esboço simbólico e visual é dado pela
figura 1.

Figura 1 - Formas visuais do diodo

Sabendo o modelo e com o datasheet do componente disponível na internet, obteve-se os

parâmetros da tabela 1.

1
 Tabela 1 - Informações do datasheet

Vf (V) 1,1

If (A) 1

Vr (V) 1000

Ir (μA) 5

⮚ Etapa 2: Polarização do diodo

Nesta etapa foi verificado os valores de resistência do diodo utilizando o multímetro, resultando
na tabela 2.

Tabela 2 - Valores medidos

Rdireta (Ω) 683k

Rreversa (Ω) 1,733M

Diodo bom ou ruim? Bom

⮚ Etapa 3: Levantamento da curva característica do diodo

Sendo o circuito mostrado na figura 2 e montado na figura 3, os resultados obtidos são

expressos na tabela 3, sendo este caso o de polarização direta.

Figura 2 - Circuito simulado em polarização direta

2
 Figura 3 - Circuito montado em bancada

Tabela 3 - Valores de tensão e corrente no diodo em polarização direta

Vf (V) 0 0,2 0,4 0,5 0,6 1 2 10

Vd (V) 0,580 0,211 0,362 0,414 0,43 0,469 0,514 0,608

Id (mA) 0 0,0005 0,011 0,0347 0,051 0,128 0,314 1,964

Invertendo a polaridade do diodo como mostrado na figura 4, tem-se novamente os resultados

de medições na tabela 4.

Figura 4 - Circuito simulado em polarização reversa

3
 Tabela 4 - Valores de tensão e corrente no diodo em polarização direta

Vf (V) 0 5 10 15 20

Vd (V) 0,580 -5,03 -10,04 -15,02 -20

Id (mA) 0 0 0 0 0

Conclusão: nota-se que o diodo polarizado diretamente conecta corretamente o circuito, onde
sua tensão medida por último é o valor estudado para o diodo ideal, já polarizado reversamente acaba
abrindo o circuito não permitindo assim nenhum fluxo de corrente.

3. Questões

1. Com os valores obtidos nas Tabelas 3 e 4, construa a curva característica do diodo Id

X Vd. Use o Excel.
R: Figura 5 e Figura 6 respectivamente.

Figura 5 - Gráfico da tabela 3

Figura 6 - Gráfico da tabela 4

4
 2. Descreva como você pode identificar os terminais de um diodo com o ohmímetro.
R: Com o multímetro, que tenha bateria, no modo ohmímetro, ele aplica uma tensão
nos terminais do diodo, facilitando assim a identificação dos extremos.
3. Baseado no valor da queda de tensão do diodo, que você usou, este diodo é de silício
ou de germânio? Por quê?
R: Silício, pois sua tensão em polarização direta é de aproximadamente 600mV,
enquanto que um diodo de germânio só alcançaria o valor de 200mV.
4. O técnico ao medir a resistência de um diodo, obteve um valor alto tanto para a
resistência direta como para a reversa. O que ele pode concluir a respeito do diodo?
R: Que o diodo se encontra em estado aberto em qualquer polarização.

⮚ Etapa 4: Diodo executando função de porta lógica E/AND

Tendo o circuito da figura 7 e com o auxílio do multímetro, os resultados obtidos são

demonstrados na tabela 5.

Figura 7 - Circuito da porta E/AND

Tabela 5 - Valores de tensão de saída E/AND

ENTRADA A ENTRADA B SAÍDA

0V 0V 0,56V

0V 5V 0,56V

5V 0V 0,56V

5V 5V 5V

5
➢ Etapa 5: Diodo executando função de porta lógica NAND

Na última etapa, utilizando o circuito da figura 8, tem-se novamente os resultados da tabela 6.

Figura 8 - Circuito da porta NAND

Tabela 6 - Valores de tensão de saída NAND

ENTRADA A ENTRADA B SAÍDA

0V 0V 0V

0V 5V 4,378V

5V 0V 4,378V

5V 5V 4,423V

Conclusão: pelo comportamento da primeira porta, nota-se que se trata de uma porta E,
enquanto que esta última trata-se de uma NAND, já que quando as entradas A e B são ambas 0V, a
saída também é de 0V.

4. Questões

1. Qual a porta lógica, que o circuito da Figura 7 executa?

R: Porta AND.
2. Qual a porta lógica, que o circuito da Figura 4 executa?
R: Porta NAND.
3. Desenhe o símbolo da porta lógica que cada circuito realiza.
R: Representados na figura 9.

6
 Figura 9 - Simbologia de portas lógicas

4. Apresente a tabela verdade para cada porta lógica.

R: Segue a tabela 7.

Tabela 7 - Tabelas verdade

AND NAND

A B Y A B Y

0 0 0 0 0 1

0 1 0 0 1 1

1 0 0 1 0 1

1 1 1 1 1 0

5. Se fosse usado um diodo retificador de Germânio, o que aconteceria com os valores de

tensão medidos nas Tabelas 5 e 6?
R: Os valores de limiar medidos pelo multímetro seriam diferentes.
