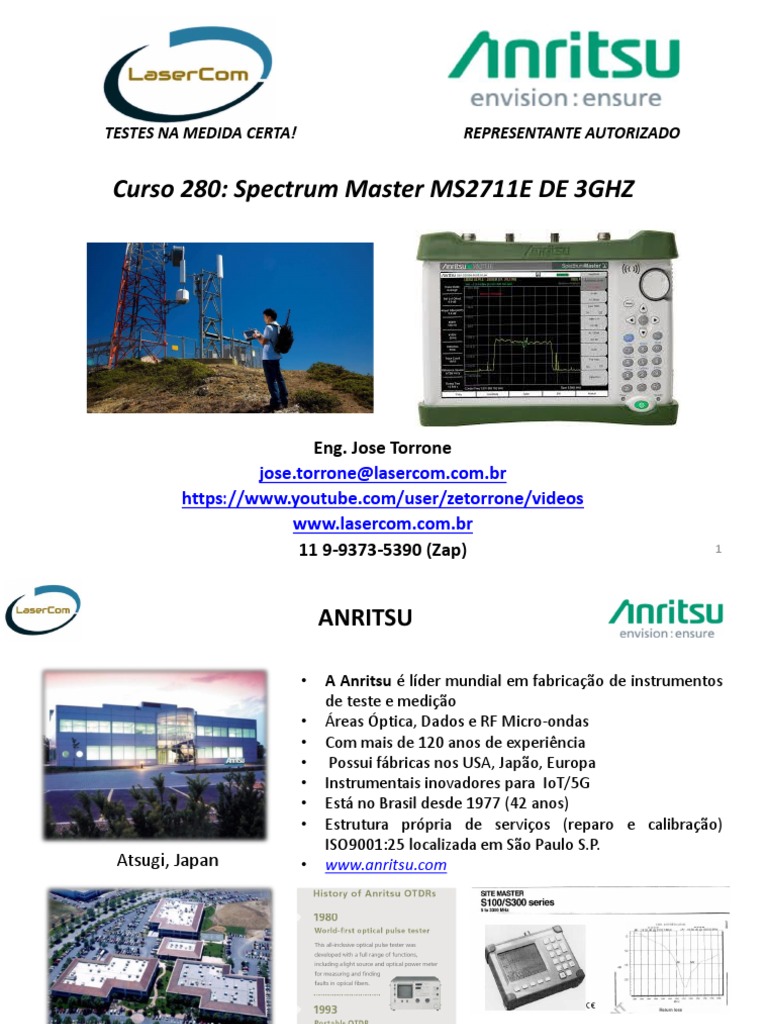

TESTES NA MEDIDA CERTA!

REPRESENTANTE AUTORIZADO

Curso 280: Spectrum Master MS2711E DE 3GHZ

Eng. Jose Torrone

jose.torrone@lasercom.com.br
https://www.youtube.com/user/zetorrone/videos
www.lasercom.com.br
11 9-9373-5390 (Zap) 1
 ANRITSU

• A Anritsu é líder mundial em fabricação de instrumentos

de teste e medição
• Áreas Óptica, Dados e RF Micro-ondas
• Com mais de 120 anos de experiência
• Possui fábricas nos USA, Japão, Europa
• Instrumentais inovadores para IoT/5G
• Está no Brasil desde 1977 (42 anos)
• Estrutura própria de serviços (reparo e calibração)
ISO9001:25 localizada em São Paulo S.P.
Atsugi, Japan • www.anritsu.com

Morgan Hill, California, USA

2
 LASERCOM
• A LaserCom é uma empresa especializada em
instrumentos de testes e medição
• Está em Osasco, próxima a capital São Paulo e atua
nacionalmente nas áreas óticas, dados, RF e micro-ondas
• É representante autorizada e especializada Anritsu
• Fornece produtos diretamente com nota fiscal da Anritsu
Brasil, com garantia e suporte do fabricante
• Oferecemos suporte adicional ao fabricante, consultoria,
cursos especializados e locações
• Somos uma equipe liderada pelo Eng. Jose Torrone que
atua a mais de 35 anos nos principais fabricantes globais
em especial na Anritsu
• Missão: Atender nossos clientes da área de
telecomunicações com dedicação, qualidade, rapidez com
a utilização de ferramentas tradicionais e inovadoras,
buscando superações de expectativas
• www.lasercom.com.br

3
SITE MASTER ANRITSU

Vários modelos e frequências ao logo dos anos!

• Séries A,B,C e D como S331A, S331B, S331C, e S331D
• Modelos Cabo e Antena sem e com Espectro
• Modelos mais usuais de 4GHz e 6GHx
• Modelos de alta frequência como 20GHz e 40GHz
(Guias de Onda)
• Nova geração USB S331P de 4 e 6GHz
• Nova geração S331L 4GHz com Power Meter
• Nova geração S33xE, S36xE sem e com Espectro

4
SPECTRUM MASTER ANRITSU

Vários modelos e frequências ao logo dos anos!

• Séries A,B,C e D como MS2711A/B/C/D de 4GHz
• Modelos mais usuais de 3GHz, 4GHz e 6GHx
• Modelos de alta frequência de até 40GHz
• Nova geração USB S331P de 4 e 6GHz
• Nova geração USB de até 110GHz
• Nova geração até 55GHz para 5G
• Nova geração MS2711E 3GHz, MS2712E 4GHz e
MS2713E 6GHz

5
 Introdução de conceitos de RF e Micro-ondas
• O início de tudo!

Direitos Reservados Eng. Jose Torrone:

6
Proibida a reprodução total ou parcial
 ESPECTRO ELETROMAGNÉTICO
• Os sistemas de radiofrequência possuem bandas e faixas de frequências licenciadas
• Abaixo as bandas, faixas em GHz, comprimentos de ondas, e designações

7
 OS PRINCIPAIS CONECTORES
• A partir de 3.5mm são mais frágeis e exigem cuidados especiais como uso de chave de torque
• Têm especificações de inserção e impedância.
• Portanto devem ser de qualidade e mantidos com cuidado
• SMA/3.5mm/2.92mm (Anritsu K) são compatíveis
• 2.4 mm/1.85mm (Anritsu V) são compatíveis

N GPC SMA
TIPO 7mm 7mm 3.5mm 3.5mm 2.92mm 2.4mm 1.85mm 1mm

FREQ. 67 110
LIMITE 20 GHz 18 GHz 26 GHz 26 GHz 40 GHz 50 GHz GHz GHz
Sem
SEXO M/F Sexo M/F M/F M/F M/F M/F M/F

OPERA 3.5 & SMA & SMA &

COM N GPC-7 2.92 2.92 3.5 1.85 2.4 1mm

8
Painel dos conectores
 Cuidados com aplicação de potências excessivas

• A porta de RF IN 50Ω suporta sinais ativos excessivos de até +30dBm ou 1W ou

+/-50 VDC.
• A segunda porta da opção Tracking Generator gera sinais e tolera também
potências reversas excessivas máximas instantâneas de +23dBm ou 200mW e
+/- 50VDC.
• Assim deve-se ter o devido cuidado antes de se efetuar medidas de alta
potência, sob pena de danificar o mesmo invalidando a garantia.
• Existem atenuadores fixos de potência , exemplo 30dB@100W para uso em
medição de sinais potentes
Símbolos e ícones
 Ao ligar e informações de bateria

• O Spectrum Master tem autonomia de operação de 3 horas com uma bateria

totalmente carregada
• Recursos internos economia de energia podem ser usados para fazer a bateria
durar mais tempo como manter hold
• Ele pode também ser alimentado pela sua fonte AC bivlt externa ou o
adaptador CA-CC para acendedor de cigarros de 12,5 Vcc
• Ao ligar o Spectrum Master executa uma série de rotinas de autodiagnóstico
(Self Test).
• Quando esta estiver concluída, a tela mostrará o logotipo da Anritsu, o número
de modelo e a versão do firmware instalado.
• Caso o mesmo apresentes alguma mensagem diferente da usual ou “Self Test
Passed”, consulte o manual de operação ou o suporte Anritsu.
• Apertando-se a tecla SHIFT PRESET o mesmo é resetado para configuração de
fábrica.
 Potência de Sinais

Potência Absoluta - expressada em

relação à 1mW
DUT P  P 
dBm = 10 log 10 
 1mW 

+10dBm = 10mW -13dBm = 50W

0dBm = 1mW -20dBm = 10W
-3dBm = 500W -30dBm = 1W
-10dBm = 100W -60dBm = 1nW
 Potência de Sinais

 Potência Relativa

 Pout 
DUT
dB = 10log10 ÷
Pin 
Pin Pout

-3dB = 50% perda de potência

-10dB = 90% perda, isto é Pout é 10% de Pin
-20dB = 99% perda, isto é Pout é 1% de Pin
-30dB = 99.9% perda, isto é Pout é 0,1% de Pin
 Analisador de Espectro de varredura “Swept Tune”

• Sistema heterodino: sinal de entrada atenuado, filtrado e mixado com LO

para obter a FI
• A faixa do LO é determinada pelo SPAN de frequência selecionado e o tempo
de varredura pelo Sweep Time
• Configurações de Faixa de Frequência, RBW, VBW, Sweep Time, Reference
Level, Escala, Nível de Atenuação, etc.
• Compromisso Span, RBW e Sweep Time
 Spectrum Master
• Filtros RBW: de 1/10Hz a 3MHz
• Filtros VBW: de 1/10Hz a 3MHz
• Precisão de Amplitude: Típico de +/- 0,5dB a +/- 1,3dB
• Potencia Máxima Contínua: +35 dBm
• Voltagem Máxima Contínua: +/- 50VDC
• Range Dinâmico: > 95 dB em 10 Hz RBW
• DANL: -152 dBm em 10 Hz RBW
• Escala de Medição: DANL a +26 dBm
• Ruído de Fase de -100 dBc/Hz max @ 10 kHz offset a 1 GHz
• Funcões avançadas Save On Event, Linhas de Limites, Máscaras
• Funções de medições automáticas: Intensidade de Campo em dBm/m2
ou dBmV/m, Largura de Banda Ocupada, Mascaras de Emissão,
Potencia de Canal, ACPR – relação de potencia entre canais adjacentes
• AM/FM/SSB Demodulação e alto-falante
• C/I relação entre a fundamental com interferente
• 3 Traços, sendo traço A real e traços B e C matemáticos

16
Medição do Spectrum Master

17
 Fundamentos de Medidas: RBW
⚫ RBW (Resolution Bandwidth)
⚫ Determinado pela frequência do filtro de FI
⚫ RBW mais estreito – maior o tempo de varredura
⚫ Sinais próximos requerem filtro estreito
⚫ Seletividade
⚫ RBW largo mistura 2 sinais próximos

RBW = 3kHz RBW = 300kHz

 Fundamentos de Medidas: RBW

⚫ RBW (Resolution Bandwidth)

⚫ Sinais de Banda Larga
⚫ Requerem RBW mais largo para integrar o sinal
⚫ Do contrário, separa as suas componentes espectrais

RBW = 300kHz RBW = 3kHz

 Fundamentos de Medidas: VBW
⚫ VBW (Video Bandwidth)
⚫ Filtro Passa Baixa (LPF) após o Detector
⚫ Nível de Ruído permanece
⚫ Reduz a variação do ruído (smoothing)
⚫ Melhora repetibilidade da medida

VBW = 3kHz VBW = 3Hz

 Fundamentos de Medidas: SWEEP TIME

⚫ Sweep Time
⚫ Deve ser ajustado de modo a não comprometer a medida
⚫ Correlacionado com RBW, VBW e faixa de frequência
⚫ Varredura muito rápida pode invalidar a medição
⚫ Analisador não permite varreduras inadequadas que gerariam UNCAL

Sweep Time = 268 ms (auto) Sweep Time = 980 ms (manual)

 Fundamentos de Medidas: ATT

⚫ Atenuador
⚫ Estabelece o melhor nível de sinal para a entrada do mixer do analisador
⚫ Atenuação diminui a relação S/R e melhora sensibilidade
⚫ Utilizado para sinais de nível mais alto

ATT = 10 dB (Manual) ATT = 0 dB (Manual)

Interferências
Interferências
Interferências
Interferências
Métodos de Medições de Sinais Irradiados
 Práticas Medições Espectrais: Rádio Base
• Na porta RF In colocar uma antena de teste (caso necessário através de um cabo)
• Selecionar o Modo Spectrum Analyzer
• Aplicar um Preset via (SHIFT)+(1) para condição default de fábrica
• Selecionar Amplitude para inicial e usual de -40dBm
• Selecionar Frequência desejada do sinal a ser medido exemplo 875.25MHz
• Selecionar Span (largura de toda a tela horizontal) desejada, exemplo Span 5MHz
• Span 5MHz são 0,5MHz por cada uma das 10 divisões horizontais
• Os filtros RBW e VBW estão no modo automático

Direitos Reservados Eng. Jose Torrone:

28
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: Rádio Base
• Exercitar as funções abaixo
• Trace (até 3 traços) e selecionar Normal em A, Max Hold em B e Min Hold em C
• Verifique modo Trace A Average

Direitos Reservados Eng. Jose Torrone:

29
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: Rádio Base
• Pre-Amp opera a partir de -40dBm Ref Level e aplica ganho >15dB interno para medir
sinais pequenos
• Atue manualmente com RBW e VBW
• Salvar medição e configuração

Direitos Reservados Eng. Jose Torrone:

30
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: Rádio Base
• Selecione Measure (SHIFT + 4)
• Selecione Power and Bandwidth e Channel Power
• Selecione Ch Pwr Width para 4,5MHz (canalização do sinal)
• Center Frequency para 875.75MHz frequência do canal e aperte ON
• A medição da potência do canal digital e integrada e medida em dBm

Direitos Reservados Eng. Jose Torrone:

31
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: Rádio Base
• Selecione Measure (SHIFT + 4)
• Selecione OCC BW ou largura de canal
• Selecione Method >dBc e dBc 16
• Center Frequency para 875.75MHz frequência do canal e aperte ON
• A medição da largura do canal dentro de 16dB é medida em MHz

Direitos Reservados Eng. Jose Torrone:

32
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: FM
• Selecione faixa de FM, 88MHz a 108MHz
• Selecione Mk1 para pico e depois Marker Freq to Center
• Selecione SPAN de 200KHz
• Selecione Measure, AM/FM Demod e Demod Freq para a Central, ex. 93,7MHz
• Demod Type FM Wide, Demod Time 100s e ON
• Escute áudio da rádio. Função útil para verificar interferente FM em sinais

Direitos Reservados Eng. Jose Torrone:

33
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: Canal DMR
• Medida de um canal DMR constantemente no ar
• Fazer medições de vários canais com técnicas como do Max Hold
• Identificar os sinais com marcadores

Direitos Reservados Eng. Jose Torrone:

34
Proibida a reprodução total ou parcial
 Práticas Medições Espectrais: Canais DMR
• Medida de um canal DMR constantemente no ar
• Fazer medições de vários canais com técnicas como do Max Hold
• Identificar os sinais com marcadores

Direitos Reservados Eng. Jose Torrone:

35
Proibida a reprodução total ou parcial
 Save on Event e Limit Line: Rádio Base
• Configure o Espectro para medir o sinal desejado
• Selecione Limit, Limit Envelope 41 point e Slope
• Movimente/edite a linha Limite p/ a cada segundos o sinal cruzar a mesma
• Selecione Save e dê o destino a um pen drive formatado
• Selecione Save On Event e Crossing Limit ON para as curvas seram salvas
• Após tempo desejado pare e acesse o programa Master Software Tools com o pen drive

Direitos Reservados Eng. Jose Torrone:

36
Proibida a reprodução total ou parcial
 Save on Event e Limit Line: Rádio Base
• No Master Software Tools File New Folder Spectrogram e indique as curvas do Pen Drive
• O programa vai criar um espectograma e clicando mouse mão direita 3D e vídeo

Direitos Reservados Eng. Jose Torrone:

37
Proibida a reprodução total ou parcial
 Salvar e gerar relatórios
• O LMR Master Salva e Recupera medições e configurações em memória interna e externa
• No link abaixo baixe gratuitamente o pacote de programas
• Que permitem análises, geração de relatórios em vários formatos, controle remoto
• Anritsu Software Tool Box (Full Installer)
• https://www.anritsu.com/en-US/test-
measurement/support/downloads/software/dwl19049
• Tool Box inclui:
• Line Sweep Tools para Site Master (curvas de SWR/ Perda de Retorno)
• Master Software Tools para Spectrum Master (curvas espectrais)
• Wireless Remote Tools
• easyTest Tools e easyMap Tools

38
 Opcional Tracking com gerador CW
• Com função “Tracking Generator” para medição de dispositivos de duas
portas como combinadores, filtros, duplexadores.
• Faixa de frequência de 500KHz a 3GHz.
• Saída de 0dBm a -50dBm em passos de 0,1dB.
• Com função geração de sinal CW

Direitos Reservados Eng. Jose Torrone:

39
Proibida a reprodução total ou parcial
 Pratica Medição Tracking : Filtro sintonizado 167.1 MHz

• Nas portas RF IN e RF Out conectar os cabos de teste

• Conectar os cabos de teste em curto através de um adaptador
• Selecionar a faixa de frequência de teste
• Selecionar Measure e Generator
• Selecionar potência de saída Hi 0dBm para dispositivos passivos
• (low para amplificadores)
• No modo transmissão pode-se normalizar o curto e fazer a medida

Direitos Reservados Eng. Jose Torrone:

40
Proibida a reprodução total ou parcial
 Pratica Geração CW
• Nas portas RF IN e RF Out conectar os cabos de teste
• Selecionar Measure e Generator e Genrator CW
• Selecionar frequência de saída exemplo 1GHz
• Selecionar a potência de saída exemplo 0dBm
• Verificar o sinal no espectro
• Aplicar o sinal ao circuito desejado
• Com atenuador externo pode se obter sinais menores que o mínimo de -50dBm

Direitos Reservados Eng. Jose Torrone:

41
Proibida a reprodução total ou parcial
