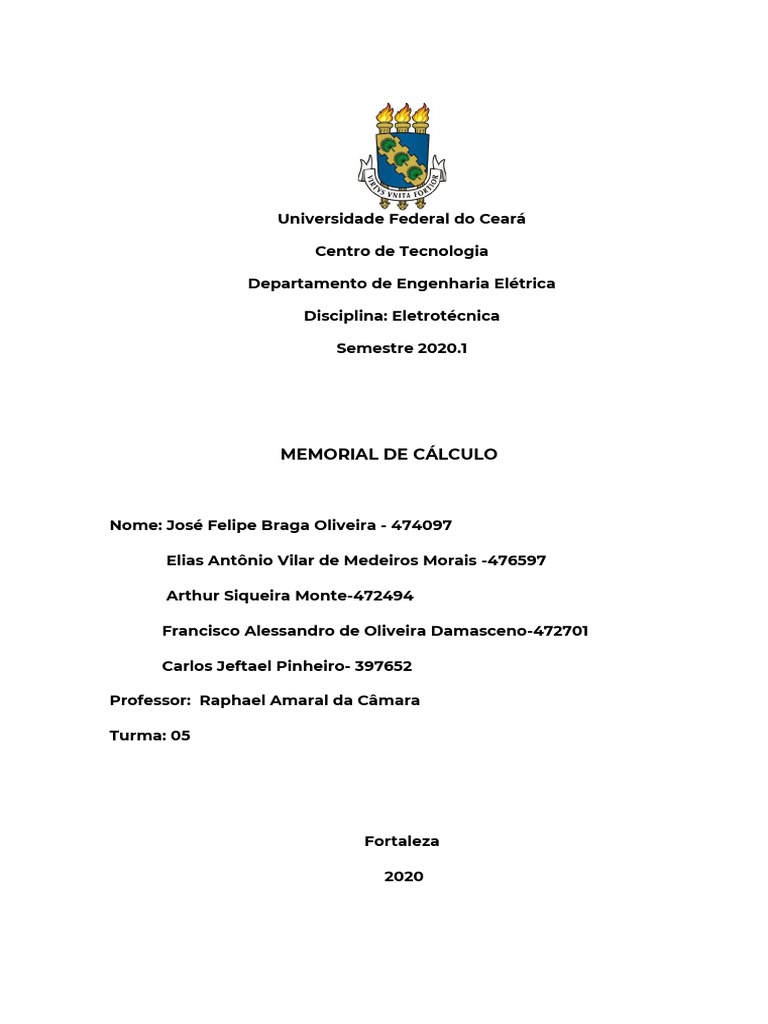

Universidade Federal do Ceará

Centro de Tecnologia

Departamento de Engenharia Elétrica

Disciplina: Eletrotécnica

Semestre 2020.1

MEMORIAL DE CÁLCULO

Nome: José Felipe Braga Oliveira - 474097

Elias Antônio Vilar de Medeiros Morais -476597

Arthur Siqueira Monte-472494

Francisco Alessandro de Oliveira Damasceno-472701

Carlos Jeftael Pinheiro- 397652

Professor: Raphael Amaral da Câmara

Turma: 05

Fortaleza

2020
SUMÁRIO

1. DADOS DA OBRA----------------------------------------------------------------3
2. OBJETIVO-------------------------------------------------------------------------3
3. LEVANTAMENTO DE CARGAS------------------------------------------------4
3.1 Metodologia----------------------------------------------------------------------4
3.1.1 Iluminação-----------------------------------------------------------------------4
3.2.2 Tomadas de Uso Geral(TUG)------------------------------------------------5
3.3 Tomadas de Uso Específico(TUE)-------------------------------------------6
4. DIVISÃO DE CIRCUITOS TERMINAIS----------------------------------------6
5. BALANCEAMENTO DE POTÊNCIAS E DE CARGAS----------------------8
6. DIMENSIONAMENTO DE CONDUTORES E ELETRODUTOS-----------9
6.1 Condutores fase -----------------------------------------------------------------9
6.2 Dimensionamento dos Condutores Neutros----------------------------10
6.3 Dimensionamento dos condutores Proteção---------------------------11
6.4 Dimensionamento dos Eletrodutos, Disjuntores e Quadro de
cargas-------------------------------------------------------------------------------------12
7. CONCLUSÃO---------------------------------------------------------------------13
8. REFERÊNCIAS-------------------------------------------------------------------14
9. ANEXO-TABELAS NORMATIVAS--------------------------------------------15
 1. DADOS DA OBRA

Nome da edificação: Apartamento AC DC

Endereço: Av.Mister hull,Bloco 707,1°Andar s/nº

Bairro :Pici

Cidade: Fortaleza Estado: CE

Tipo de projeto: Elétrico

Projetista: José Felipe Braga Oliveira, Elias Antônio Vilar de Medeiros Morais,
Arthur Siqueira Monte, Fco Alessandro de Oliveira Damasceno e Carlos
Jeftael Pinheiro.

Tipo de uso: Residencial

N° do Apartamento : 1

Ramal de entrada: Aéreo

Potência Instalada: 35,4 KW (TRIFÁSICO)

Tensão: 220 V

Número de medidores: 1

Previsão de ligação: Março 2011

2. OBJETIVO

Este trabalho tem como objetivo definir e calcular as cargas a serem

instaladas no Apartamento, situado na Av. Mister hull,Bloco 707,1°Andar, s,
Bairro da Projeção, Pici; bem como apresentar o cálculo da potência
demandada, dimensionamento de todos os condutores e especificação
dos dispositivos de proteção a serem utilizados na instalação, tudo
conforme as normas da ENEL e a NBR 5410 (2004)NT –003/2000. Uma vez
tendo todas essas informações, será possível definir qual o padrão de
fornecimento que será ofertado por parte da distribuidora ao cliente.
3.LEVANTAMENTO DE CARGAS

3.1 Metodologia

A metodologia utilizada para fazer o levantamento de carga foi

baseada nas recomendações propostas pela NBR 5410. A seguir serão
explicitadas as orientações da referida norma para o levantamento da
carga. Vale salientar que a carga a considerar para um equipamento de
utilização é a sua potência nominal absorvida, dada pelo fabricante ou
calculada a partir da tensão nominal, da corrente nominal e do fator de
potência.

3.1.1 Iluminação

A potência de iluminação foi definida com base no tópico 9.5.2.1 da

NBR 5410:2004. A área do cômodo Quarto de Serviço tem 5,06 m², portanto,
a potência mínima calculada foi de 100 VA. Tal procedimento foi repetido
para todos os outros cômodos e os resultados serão dispostos na Tabela 1.

Tabela 1 -Cargas de Iluminação

DEPENDÊNCIA ÁREA (m²) POTÊNCIA (VA)
QUARTO SERVIÇO 5,06 100
SUÍTE 1 11,96 160
SUÍTE 2 12,21 160
SUÍTE CASAL 18,91 280
W.C. SUÍTE 1 3,36 100
W.C. SUÍTE 2 3,45 100
W.C.SERVIÇO 2,65 100
W.C. SUÍTE CASAL 4,36 100
JANTAR/ESTAR 27,47 400
COZINHA 13,92 160
GABINETE 9,26 100
SACADA GABINETE 2,39 100
SACADA SUÍTE 1 1,23 100
SACADA VARANDA 5,44 100
VARANDA 14,44 220
SERVIÇO 5,88 100

TOTAL (VA) 2380

 3.2.2 Tomadas de Uso Geral (TUG’s)

A determinação do número mínimo de tomadas de uso geral foi

definida com base no tópico 9.5.2.2.1 e 9.5.2.2.2 da NBR 5410:2004. Para isso
foi levado em consideração o perímetro do cômodo Suíte 1 que possui 14,0
m, a norma define que para cada 5m ou fração de perímetro adiciona-se
uma TUG de 100 VA para dormitórios e salas , sendo assim são adicionadas
3 tugs de 100VA. Tal procedimento foi repetido para todos os outros
cômodos levando em consideração as suas particularidades e os resultados
serão dispostos na Tabela 2.

Tabela 2 - Cargas de Tomadas de Uso Geral

Tomadas de Uso Geral (TUGs)

DEPENDÊNCIA PERÍMETRO (m) Quantidade

Potência
Nominal(VA)
600VA 100VA

QUARTO SERVIÇO 9 0 2 200

SUÍTE 1 14 0 3 300
SUÍTE 2 14 0 3 300
SUÍTE CASAL 18 0 4 400
W.C. SUÍTE 1 8,9 1 0 600
W.C. SUÍTE 2 7,9 1 0 600
W.C.SERVIÇO 6,9 1 0 600
W.C. SUÍTE CASAL 9,3 1 0 600
JANTAR/ESTAR 21,6 0 5 500
COZINHA 16,7 3 2 2000
GABINETE 11,3 0 3 300
SACADA GABINETE 7,6 0 1 100
SACADA SUÍTE 1 5,2 0 1 100
SACADA VARANDA 13,9 0 1 100
VARANDA 20 0 1 100
SERVIÇO 9,4 3 0 1800
TOTAL (VA) 8600

*Obs: Preferiu-se utilizar um número maior de tomadas do o valor mínimo

da NBR 5410.
 3.3 Tomadas de Uso Específico (TUE)
As potências de tomadas de uso específico em cada cômodo, bem
como os dados levados em consideração para o cálculo delas, se
encontram na tabela 3.

Tabela 3 - Carga de Tomadas de Uso Específico

POTÊNCIA T.U.E

DEPENDÊNCIA POTÊNCIA
FATOR DE POTÊNCIA
DESCRIÇÃO APARENTE
POTÊNCIA ATIVA (W)
(VA)
AR
SUÍTE 1 CONDICIONAD 2640 1 2640
O
AR
SUÍTE 2 CONDICIONAD 2640 1 2640
O
AR
SUÍTE CASAL CONDICIONAD 2640 1 2640
O
CHUVEIRO
W.C. SUÍTE 1 5500 1 5500
ELÉTRICO
CHUVEIRO
W.C. SUÍTE 2 5500 1 5500
ELÉTRICO
CHUVEIRO
W.C. SUÍTE CASAL 5500 1 5500
ELÉTRICO
POTÊNCIA TOTAL
24420
(W)

4. DIVISÃO DOS CIRCUITOS TERMINAIS

Tal tópico é proposto distribuir cada circuito para os espaços e também aos
equipamentos que necessitam de um cuidado maior como os
eletrodomésticos e as tomadas. Por isso, foi dividido dessa forma seguindo
as normas padrões da NBR 5410:2004 na seção 4.2.5.5 da mesma:

Todo ponto de utilização previsto para alimentar equipamento com

corrente nominal superior a 10A, de modo exclusivo ou ocasional, deve
constituir um circuito independente; Em particular, devem ser previstos
circuitos terminais distintos para pontos de iluminação e para pontos de
tomada; os pontos de tomada de cozinhas, copas, copas-cozinhas, áreas de
serviço, lavanderias e locais análogos, devem ser atendidos por circuitos
exclusivamente destinados à alimentação de tomadas desses locais. Os
demais cômodos podem ter suas tomadas agrupadas em um mesmo
circuito, e por possuir 9 circuitos, foi previsto espaço reserva mínimo 3
circuitos;

Tabela 4- Divisão dos Circuitos da Casa

CIRCUITO 1 Iluminação da Casa

CIRCUITO 2 Tomadas(exceto cozinha)

CIRCUITO 3 Tomadas-Cozinha

CIRCUITO 4 Ar Condicionado 1

CIRCUITO 5 Ar Condicionado 2

CIRCUITO 6 Ar Condicionado 3

CIRCUITO 7 Chuveiro Elétrico 1

CIRCUITO 8 Chuveiro Elétrico 2

CIRCUITO 9 Chuveiro Elétrico 3

CIRCUITO 10 Reserva

CIRCUITO 11 Reserva

CIRCUITO 12 Reserva

5.BALANCEAMENTO DE POTÊNCIAS E DE CARGAS

Nessa etapa, foi preciso distribuir e calcular a potência necessária para cada
circuito dentro da casa, assim somando os valores de potência em W da
iluminação, dos equipamentos e das tomadas. Mas também, era válido
separar os circuitos que não fossem reserva, em três fases comuns segundo
a NBR 5410:2004.A seguir a tabela com as potências de cada circuito
terminal.
 Tabela 5- Potência Total dos Circuitos
CIRCUITOS EQUIPAMENTOS POTÊNCIA(W)

CIRCUITO 1 Iluminação da Casa 2380 W

CIRCUITO 2 Tomadas(exceto cozinha) 6600 W

CIRCUITO 3 Tomadas-Cozinha 2000 W

CIRCUITO 4 Ar Condicionado 1 2640 W

CIRCUITO 5 Ar Condicionado 2 2640 W

CIRCUITO 6 Ar Condicionado 3 2640W

CIRCUITO 7 Chuveiro Elétrico 1 5500 W

CIRCUITO 8 Chuveiro Elétrico 2 5500 W

CIRCUITO 9 Chuveiro Elétrico 3 5500 W

CIRCUITO 10 Reserva

CIRCUITO 11 Reserva

CIRCUITO 12 Reserva

TOTAL 35400 W

Tabela 6- Balanceamento De Cargas

FASE 1(W) FASE 2(W) FASE 3(W)

Circuito 1 Circuito 3 Circuito 8

Circuito 2 Circuito 5 Circuito 9

Circuito 4 Circuito 6

Circuito 7

11620 12780 11000

32,82% 36,1% 31,07%

6. DIMENSIONAMENTO DE CONDUTORES E ELETRODUTOS.

6.1 Condutores fase .

Para dimensionamento dos condutores de fase, foram usados os critérios de

corrente corrigida: De acordo com a tabela 42 da NBR-5410, o fator de
agrupamento para 3 condutores agrupados em feixe será igual a 0,7.

Foi usada a fórmula:

Icorrigida= Inominal / Fator de agrupamento

Foi considerado o fator de temperatura e de resistividade do solo

como unitários uma vez que a temperatura adotada no projeto foi igual a da
Tabela 36 de norma, de 30°C e isolamento PVC,o método de instalação foi o
B1 e de seção mínima indicadas em 6.2.6.1.1 na norma(tabela 47, na NBR 5410
), na qual se utilizam da seguinte tabela no tópico 6.2.5.2.3 na NBR 5410:

Tabela 36: Capacidades de condução de corrente, em ampères, para

os métodos de referência A1, A2, B1, B2, C e D – NBR 5410
 Tabela 7- Memorial de Cálculo do projeto
Fator de Secção do
SEÇÃO
correção fio(mm^2) Critério
Potência Corrente de DO FIO
N° de (circuitos Corrente Critério de Seção
(W) Projeto(A) FASE
circuitos agrupad corrigida correção de mínima (mm^2)
agrupados os) (A) corrente (mm^2)
10,8181818
Circuito 1 2380 0,7 1,5
2 3 15,45 1,5 1,5
Circuito 2 6600 30 3 0,7 42,86 10 10 10
9,09090909
Circuito 3 2000 0,7 1
1 3 12,99 2,5 2,5
Circuito 4 2640 12 3 0,7 17,14 1,5 2,5 2,5
Circuito 5 2640 12 3 0,7 17,14 1,5 2,5 2,5
Circuito 6 2640 12 3 0,7 17,14 1,5 2,5 2,5
Circuito 7 5500 25 3 0,7 35,71 6 6 6
Circuito 8 5500 25 3 0,7 35,71 6 6 6
Circuito 9 5500 25 3 0,7 35,71 6 6 6

Ex: Ic = Ip / Fc onde Ic = Corrente corrigida, Ip = Corrente de projeto e Fc =

Fator de correção de circuitos agrupados.

*Obs: a escolha da seção,como a norma dita: foi a maior dentre os critérios

adotados.
6.2 Dimensionamento dos condutores Neutros

O dimensionamento foi feito com base na seguinte tabela extraída da NBR

5410, onde S é a seção transversal do condutor fase.

Tabela 8- Tamanho da secção dos condutores fase e neutro em mm^2

6.3 Dimensionamento dos condutores Proteção

O dimensionamento foi feito com base na seguinte tabela extraída da

NBR 5410, onde S é a seção transversal do condutor fase.
6.4 Dimensionamento dos Eletrodutos, Disjuntores e Quadro de cargas.

O dimensionamento dos eletrodutos foi executado utilizando o critério de

que, o mesmo, não pode ter mais 40% preenchido por condutores
carregados, conforme a tabela abaixo, a qual está contida na NBR 5410.

Dimensionamento dos disjuntores

Para a escolha dos disjuntores foi observado a corrente corrigida e a

capacidade máxima de corrente dos cabos conforme sua seção,em que
nenhum deles irá conduzir corrente superior da Tabela 36 da NBR. Tendo
corrente nominal do dispositivo de proteção maior que o valor da corrente
de projeto e inferior à da capacidade de condução de corrente dos
condutores, previstas também na Tabela 36, segundo ABNT NBR 5410:2004,
parágrafo 5.3.4.1.
Para o dimensionamento do disjuntor Geral se utilizou-se a fórmula

I= (35,4 x 10^3)/ (√3 x 380 ) = 53,78 (fator de agrupamento=1), implica em:

Disjuntor 3F de 63A, isso também é confirmado pela Tabela 1 - ET
124/2019:Dimensionamento do Ramal de Ligação e da Proteção Geral para
carga instalada entre 37,1 a 47 KW de carga instalada.

Quadro de cargas

Tabela 9- Quadro de cargas

Após todos os cálculos e cumprimento das normas reguladoras o

quadro de cargas resultante é apresentado na tabela 9,que apresenta todas
as potências, distribuição das fases, seção dos condutores tipos de isolação
e métodos de instalação, corrente nominal dos disjuntores e esquema dos
circuitos terminais.

7. CONCLUSÃO

Com todos as quantidades de pontos de iluminação, de tomadas, seções de

cabos e eletrodutos calculados, bem como a potência demandada foi
possível fazer o levantamento da carga instalada, segundo as normas da
NBR 5410/2004 e as especificações técnicas da ENEL. Após a definição das
potências foi possível definir as correntes e assim determinar o tipo de
fornecimento da concessionária o apartamentos será trifásico, uma vez que
sua potência instalada; 35,4 KW é maior do que 20 KW, potência máxima de
bifásico segundo a Tabela 1 - ET 124/2019. Já os circuitos, o provimento será
do tipo monofásico, pois a maior carga dentre eles; 5,5 KW situando-se no
intervalo entre 5,10 a 6,25 KW, conforme ET 124/2019.
8. REFERÊNCIAS

-ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5410:

Instalações elétricas de baixa tensão. Rio de Janeiro: ., 2004.

-ENEL. ESPECIFICAÇÃO TÉCNICA N°.124: Fornecimento de Energia Elétrica

em Tensão Secundária de Distribuição. 2 ed. Brasil, 2019.

- NISKIER, Julio et al. Instalações Elétricas. 4. ed. Rio de Janeiro: Ltc Editora,
2000.

-MATTEDE, Henrique. Tabela de dimensionamento de eletroduto.

Disponível:Fonte:https://www.mundodaeletrica.com.br/tabela-de-
dimensionamento-de-eletroduto. Acesso em: 19 out. 2020.
9 Anexo-Tabelas normativas

Fonte:ABNT NBR 5410

Tabela 1 - ET 124/2019:Dimensionamento do Ramal de Ligação e da Proteção Geral

Fonte: ENEL (2019)

Tabela 42: Fatores de Correção Aplicáveis a Condutores Agrupados – NBR 5410

Fonte:ABNT NBR 5410
