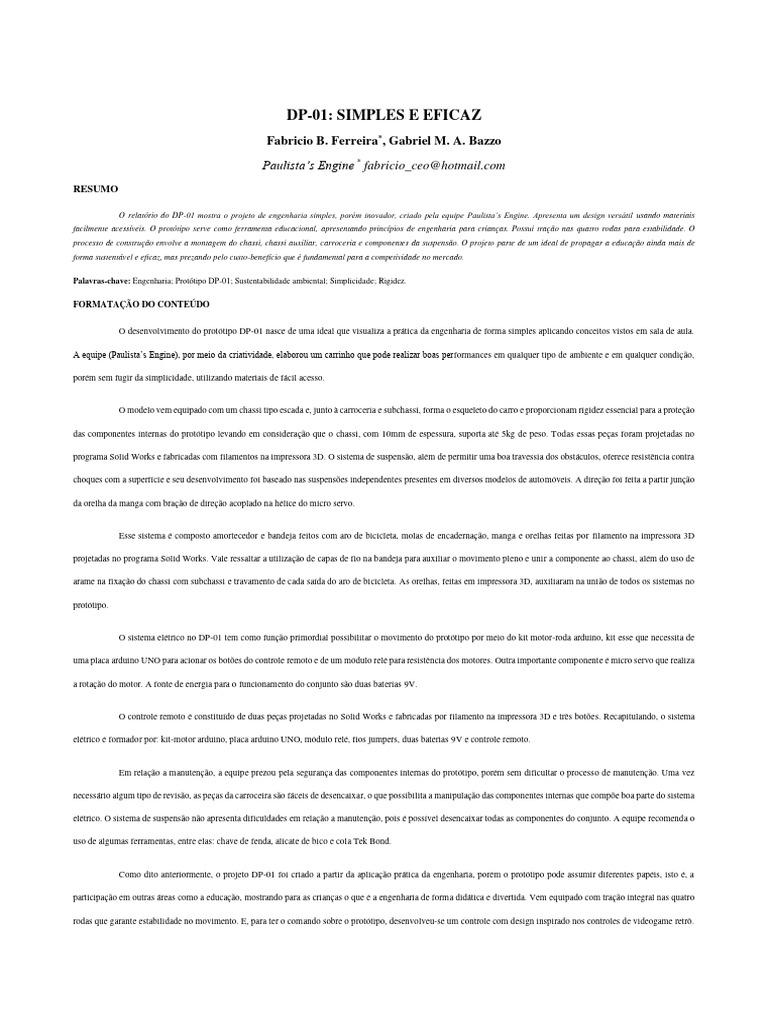

DP-01: SIMPLES E EFICAZ

Fabricio B. Ferreira*, Gabriel M. A. Bazzo

Paulista’s Engine * fabricio_ceo@hotmail.com

RESUMO

O relatório do DP-01 mostra o projeto de engenharia simples, porém inovador, criado pela equipe Paulista’s Engine. Apresenta um design versátil usando materiais
facilmente acessíveis. O protótipo serve como ferramenta educacional, apresentando princípios de engenharia para crianças. Possui tração nas quatro rodas para estabilidade. O
processo de construção envolve a montagem do chassi, chassi auxiliar, carroceria e componentes da suspensão. O projeto parte de um ideal de propagar a educação ainda mais de
forma sustentável e eficaz, mas prezando pelo custo-benefício que é fundamental para a competividade no mercado.

Palavras-chave: Engenharia; Protótipo DP-01; Sustentabilidade ambiental; Simplicidade; Rigidez.

FORMATAÇÃO DO CONTEÚDO

O desenvolvimento do protótipo DP-01 nasce de uma ideal que visualiza a prática da engenharia de forma simples aplicando conceitos vistos em sala de aula.

A equipe (Paulista’s Engine), por meio da criatividade, elaborou um carrinho que pode realizar boas performances em qualquer tipo de ambiente e em qualquer condição,

porém sem fugir da simplicidade, utilizando materiais de fácil acesso.

O modelo vem equipado com um chassi tipo escada e, junto à carroceria e subchassi, forma o esqueleto do carro e proporcionam rigidez essencial para a proteção

das componentes internas do protótipo levando em consideração que o chassi, com 10mm de espessura, suporta até 5kg de peso. Todas essas peças foram projetadas no

programa Solid Works e fabricadas com filamentos na impressora 3D. O sistema de suspensão, além de permitir uma boa travessia dos obstáculos, oferece resistência contra

choques com a superfície e seu desenvolvimento foi baseado nas suspensões independentes presentes em diversos modelos de automóveis. A direção foi feita a partir junção

da orelha da manga com bração de direção acoplado na hélice do micro servo.

Esse sistema é composto amortecedor e bandeja feitos com aro de bicicleta, molas de encadernação, manga e orelhas feitas por filamento na impressora 3D

projetadas no programa Solid Works. Vale ressaltar a utilização de capas de fio na bandeja para auxiliar o movimento pleno e unir a componente ao chassi, além do uso de

arame na fixação do chassi com subchassi e travamento de cada saída do aro de bicicleta. As orelhas, feitas em impressora 3D, auxiliaram na união de todos os sistemas no

protótipo.

O sistema elétrico no DP-01 tem como função primordial possibilitar o movimento do protótipo por meio do kit motor-roda arduino, kit esse que necessita de

uma placa arduino UNO para acionar os botões do controle remoto e de um módulo relé para resistência dos motores. Outra importante componente é micro servo que realiza

a rotação do motor. A fonte de energia para o funcionamento do conjunto são duas baterias 9V.

O controle remoto é constituído de duas peças projetadas no Solid Works e fabricadas por filamento na impressora 3D e três botões. Recapitulando, o sistema

elétrico é formador por: kit-motor arduino, placa arduino UNO, módulo relé, fios jumpers, duas baterias 9V e controle remoto.

Em relação a manutenção, a equipe prezou pela segurança das componentes internas do protótipo, porém sem dificultar o processo de manutenção. Uma vez

necessário algum tipo de revisão, as peças da carroceira são fáceis de desencaixar, o que possibilita a manipulação das componentes internas que compõe boa parte do sistema

elétrico. O sistema de suspensão não apresenta dificuldades em relação a manutenção, pois é possível desencaixar todas as componentes do conjunto. A equipe recomenda o

uso de algumas ferramentas, entre elas: chave de fenda, alicate de bico e cola Tek Bond.

Como dito anteriormente, o projeto DP-01 foi criado a partir da aplicação prática da engenharia, porém o protótipo pode assumir diferentes papéis, isto é, a

participação em outras áreas como a educação, mostrando para as crianças o que é a engenharia de forma didática e divertida. Vem equipado com tração integral nas quatro

rodas que garante estabilidade no movimento. E, para ter o comando sobre o protótipo, desenvolveu-se um controle com design inspirado nos controles de videogame retrô.
Sobre o design do carrinho, teve como inspiração brinquedos de controle remoto adotando uma aparência única. O carrinho tem uma suspensão alta, pois tem a proposta de

ser eficiente em qualquer tipo de percurso, portanto, quando submetido a terrenos com desnível ou com algum tipo de obstáculo, entrega uma boa performance.

O processo de construção iniciou-se com a instalação de oito orelhas no chassi, quatro localizadas no centro da peça, formando o sistema chassi e subchassi, e

outras quatro ligadas nas extremidades para realizar a ligação com o amortecedor, após isso foi colado a carroceria, formando a estrutura principal do carro. Na extremidade

do conjunto subchassi utilizou-se capas de fio para auxiliar o movimento da direção. Logo após foram acoplados os aros de bicicleta nas capas, estes medidos e cortados.

Basicamente, foi criado a bandeja e o amortecedor.

A suspensão resulta do raio do furo das orelhas acopladas ao chassi junto às molas de caderno. A movimentação do protótipo é possibilitada por um conjunto de

peças que se resumem em manga, motor, braço de direção e micro servo. Uma vez formada esse sistema, basta instalar as rodas e o carrinho se movimentará.

O circuito elétrico inicia-se pela ligação dos fios (do motor) e arduino com módulo relé. Duas baterias de 9V alimentam o arduino e os motores. Além disso, o

acionamento do servo vem a partir do controle de três botões que controla o acionamento dos motores e a direção do carrinho. Por fim, foi anexado no teto da carroceria uma

chave de segurança para energizar a placa UNO.

As mídias sociais para a divulgação do produto podem ser diversas: Instagram, Tik Tok e Youtube. Todas essas plataformas são excelentes para markiting, além

disso é viável a criação de um site onde terão todas as informações para o cliente, tendo sempre um email de contato para atendimento. Para o projeto ser escalável é

fundamental uma máquina injetora de polímeros ou uma impressora 3D que possam fabricar todas as componentes ligadas à estrutura, estrutura essa feita de plástico. Todavia,

o investimento nas componentes elétricas seria crucial, já que todo o sistema elétrico é constituído por peças de arduino. Para isso seria necessário algum fornecedor.

É claro que o protótipo precisa ser aperfeiçoado em todos os aspectos, porém juntando a tecnologia atual com a ideia que o projeto traz consigo as chances de

sucesso são grandes.

Um fator crítico é a sustentabilidade ambiental, considerando as preocupações crescentes com a mudança climática é importante para o protótipo seu

desenvolvimento estar alinhado com todas essas questões. Uma sugestão inicial seira a utilização reciclável de plásticos, material que compõe boa parte da estrutura de chassi

e carroceria, e o descarte adequado das baterias, que podem ser utilizadas para outros propósitos.

Visando o bom preço para competir no mercado, entende-se que o desenvolvimento de estratégias para tornar a produção mais eficaz e barata é um pilar para o

sucesso do projeto, pensando sempre no bolso do consumidor final e na sua demanda. Uma tática interessante seria desenvolver uma logística eficaz, isto é, analisar os custos

e processos logísticos envolvidos na distribuição do produto. Identificar oportunidades de redução de custos, como a otimização das rotas de entrega, uso de sistemas de

gestão de armazenagem eficientes e a negociação de contratos favoráveis com transportadoras são boas opções.

REFERÊNCIAS

ROMANOSKI, Gabriel. Projeto Preliminar de um Subframe a um Chassi de Veículo Fórmula SAE . Joinville, 2021. 16-17 p. Tese (Engenharia Automotiva) -
Universidade Federal de Santa Catarina.
