ATIVIDADE DE ESTUDO 3 – SISTEMAS HIDRÁULICOS E PNEUMÁTICOS

EXERCÍCIO 1:

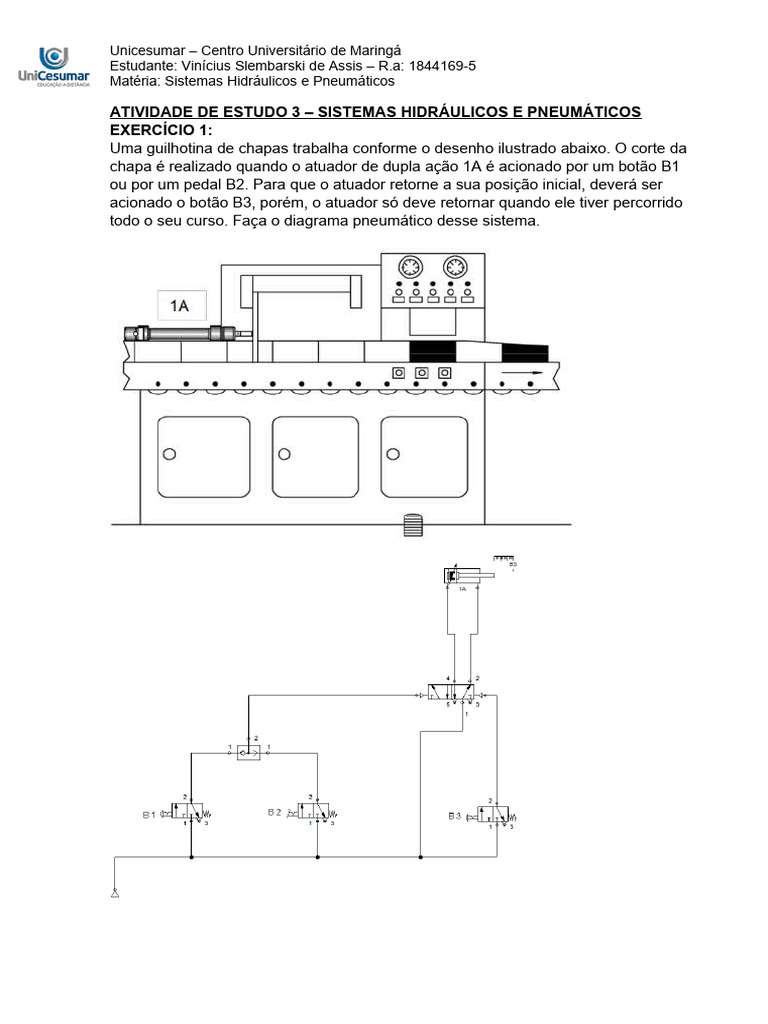

Uma guilhotina de chapas trabalha conforme o desenho ilustrado abaixo. O corte da
chapa é realizado quando o atuador de dupla ação 1A é acionado por um botão B1
ou por um pedal B2. Para que o atuador retorne a sua posição inicial, deverá ser
acionado o botão B3, porém, o atuador só deve retornar quando ele tiver percorrido
todo o seu curso. Faça o diagrama pneumático desse sistema.
Unicesumar – Centro Universitário de Maringá
Estudante: Vinícius Slembarski de Assis – R.a: 1844169-5
Matéria: Sistemas Hidráulicos e Pneumáticos

EXERCÍCIO 2:
Um atuador de dupla ação é utilizado para abrir a comporta de um sistema de
armazenagem de grãos. Após acionar um botão, o atuador deverá retornar. O
avanço só deverá ocorrer depois de um tempo pré ajustado. O avanço e o retorno
do atuador deve ocorrer de forma lenta. Elabore um circuito pneumático para este
dispositivo.

Neste exemplo acionamos o botão 1.2, então o atuador é acionado, indo lentamente
por causa do estrangulador de pressão, quando o atuador chega no final do curso,
ele bate no rolete 1.3, que faz o atuador retornar.
Unicesumar – Centro Universitário de Maringá
Estudante: Vinícius Slembarski de Assis – R.a: 1844169-5
Matéria: Sistemas Hidráulicos e Pneumáticos

EXERCÍCIO 3:
Um sistema muito utilizado no processo de fundição de metais são as
coquilhadeiras. Elas servem para retirar o metal fundido de dentro do forno. O
funcionamento deste sistema depende do movimento de avanço e retorno de um
atuador de dupla ação.
Para transportar o metal do forno para o molde, deve-se recuar o atuador por meio
do acionamento de um botão. O avanço do atuador é feito automaticamente, sem o
auxílio de um fim de curso. Todo o processo deve ser feito de forma lenta.
Elabore o circuito pneumático para este dispositivo.
Unicesumar – Centro Universitário de Maringá
Estudante: Vinícius Slembarski de Assis – R.a: 1844169-5
Matéria: Sistemas Hidráulicos e Pneumáticos

EXERCÍCIO 4
A figura a seguir representa um dispositivo de transferência de peças da estação I
para a estação II. Através do Diagrama Trajeto-Passo, elaborar o circuito
eletropneumático para este dispositivo.

Diagrama parte 1 (pneumática)

Unicesumar – Centro Universitário de Maringá
Estudante: Vinícius Slembarski de Assis – R.a: 1844169-5
Matéria: Sistemas Hidráulicos e Pneumáticos

Diagrama parte 2 (elétrica)

EXERCÍCIO 5:
Em um processo de usinagem para furação de peças usa-se um dispositivo
composto por duas fases: uma de fixação e outra de furação propriamente dita.
As duas fases são realizadas por atuadores pneumáticos de dupla ação. A peça é
colocada manualmente na posição de trabalho e o acionamento de um botão inicia o
processo. Para evitar danos à peça, a furação (avanço e retorno) deve ser feita
lentamente. Baseado no diagrama Trajeto-Passo, elabore o circuito pneumático.
