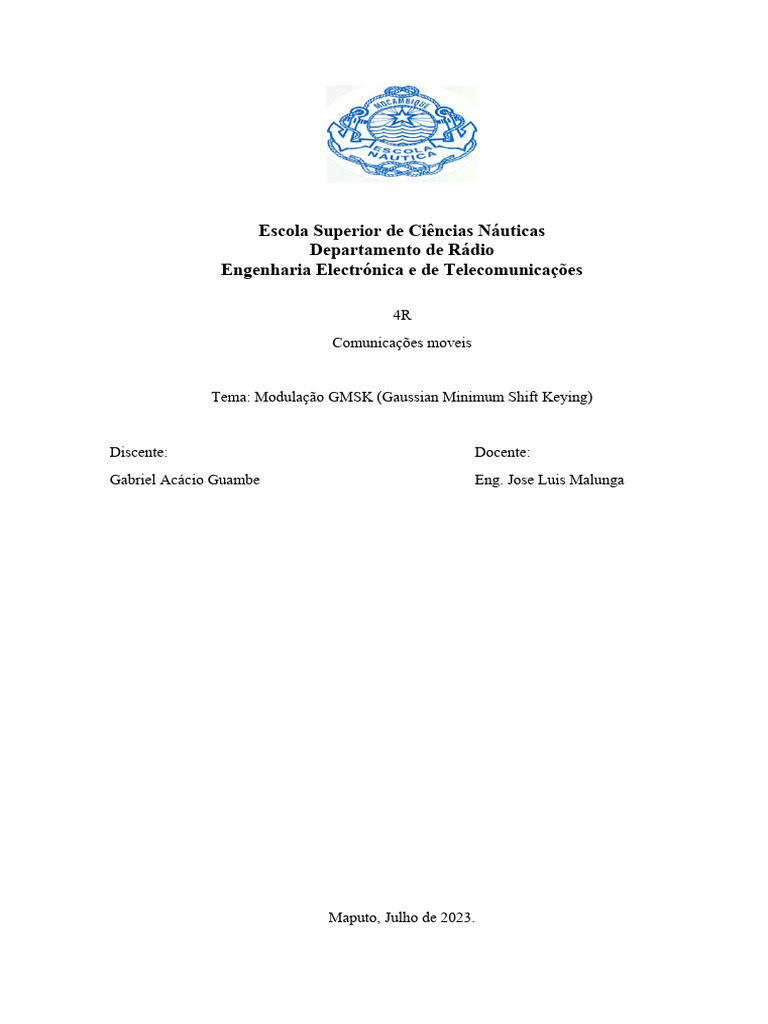

Escola Superior de Ciências Náuticas

Departamento de Rádio
Engenharia Electrónica e de Telecomunicações

4R
Comunicações moveis

Tema: Modulação GMSK (Gaussian Minimum Shift Keying)

Discente: Docente:
Gabriel Acácio Guambe Eng. Jose Luis Malunga

Maputo, Julho de 2023.

 1. Introdução
A evolução das comunicações móveis tem desempenhado um papel crucial no
desenvolvimento da sociedade moderna. Desde a sua concepção, os sistemas de comunicação
sem fio têm buscado melhorar a qualidade e eficiência das transmissões, garantindo uma
comunicação confiável e de alta velocidade. Nesse contexto, o sistema Global System for
Mobile Communications (GSM) surgiu como uma das tecnologias pioneiras no campo das
comunicações móveis, estabelecendo padrões para o funcionamento dos telefones celulares.
 2. Modulação GMSK

A modulação GMSK (Gaussian Minimum Shift Keying) é uma variação da modulação MSK
(Minimum Shift Keying) que utiliza um filtro Gaussiano para moldar o espectro do sinal
modulado. Ela é amplamente utilizada em sistemas de comunicação digital, especialmente em
aplicações que exigem alta eficiência espectral e baixa probabilidade de erro.

Para transitar de MSK para GMSK, foram feitas algumas modificações no processo de
modulação. Enquanto a modulação MSK possui uma constante de desvio de frequência
durante cada símbolo de dados, a modulação GMSK utiliza uma forma de onda filtrada que
resulta em uma transição mais suave entre os símbolos adjacentes. Essa transição suave é
obtida por meio da pré-modulação do sinal com um pulso Gaussiano.

2.1. Características técnicas do GMSK

A modulação GMSK é caracterizada por algumas propriedades técnicas específicas. Uma

delas é que a taxa de variação da fase do sinal é mantida constante, o que garante uma
transição suave entre os símbolos e evita abruptas mudanças de fase que podem resultar em
distorção espectral indesejada. Além disso, a GMSK é uma forma de modulação de
frequência contínua, onde a variação da frequência é diretamente proporcional ao símbolo
transmitido.

2.2. Modulações bases para a criação do GMSK

A GMSK é baseada em duas técnicas de modulação diferentes: FSK (Frequency Shift

Keying) e QPSK (Quadrature Phase Shift Keying). A modulação FSK é um esquema de
modulação digital onde a informação é transmitida através da variação discreta da frequência
do sinal portador. Na GMSK, a modulação FSK é utilizada para gerar a fase inicial do sinal
modulado. Em seguida, a modulação QPSK, que é um esquema de modulação digital onde a
informação é transmitida através da variação da fase do sinal portador, é aplicada para gerar a
variação adicional de fase necessária.

Do seu antecessor MSK, a GMSK capitaliza a eficiência espectral, ou seja, a capacidade de

transmitir uma maior quantidade de informações em uma determinada largura de banda. A
GMSK melhora ainda mais essa eficiência ao suavizar as transições entre os símbolos
adjacentes, reduzindo a probabilidade de ocorrência de interferências espectrais e
minimizando o espalhamento do sinal além da sua largura de banda designada. Essas
características fazem da GMSK uma escolha popular em sistemas de comunicação digital,
especialmente em aplicações móveis, como telefonia celular e comunicações por satélite.

2.3. Processo de geração de modulações

O modulador GMSK pode ser implementado de duas maneiras diferentes: usando um VCO
(Voltage-Controlled Oscillator) ou usando um modulador QI (Quadrature I/Q Modulator).
Vou descrever ambos os métodos a seguir:

2.3.1. Modulador GMSK usando VCO:

Nessa abordagem, um VCO é utilizado para gerar a frequência do sinal portador, que será
modulado de acordo com os símbolos de entrada.

Passo a passo do modulador GMSK usando VCO:

 Os símbolos de dados digitais são convertidos em sequências de bits representando a

informação a ser transmitida;
 Os bits são então mapeados em símbolos, onde cada símbolo representa uma variação
de fase;
 Os símbolos são passados para um filtro Gaussiano, também chamado de filtro de pré-
modulação. Esse filtro tem a função de suavizar as transições entre os símbolos
adjacentes e moldar o espectro do sinal;
 A saída do filtro de pré-modulação é utilizada para controlar a frequência do VCO.
Cada símbolo provoca uma mudança de frequência proporcional à variação de fase
desejada;
 O sinal resultante é transmitido por meio de um amplificador de potência para ser
enviado pelo canal de comunicação.

2.3.2. Modulador GMSK usando modulador QI:

Nessa abordagem, um modulador QI é utilizado para realizar a modulação GMSK. O

modulador QI é um dispositivo capaz de gerar dois sinais ortogonais em quadratura,
chamados de I (In-phase) e Q (Quadrature), que serão combinados para produzir o sinal
modulado.

Passo a passo do modulador GMSK usando modulador QI:

  Os símbolos de dados digitais são convertidos em sequências de bits representando a
informação a ser transmitida;
 Os bits são então mapeados em símbolos, onde cada símbolo representa uma variação
de fase;
 Os símbolos são convertidos em sinais em quadratura I e Q;
 Cada componente I e Q é passado por um filtro Gaussiano separado para suavizar as
transições e moldar o espectro do sinal;
 Os sinais I e Q filtrados são combinados para gerar o sinal modulado GMSK;
 O sinal modulado é amplificado e enviado pelo canal de comunicação.

Ambos os métodos permitem a implementação da modulação GMSK, sendo o uso do

modulador QI mais comum em sistemas modernos de comunicação digital. A escolha entre
essas abordagens depende dos requisitos do sistema e dos componentes disponíveis para
implementação.

2.4. Vantagens da modulação GMSK

A primeira vantagem é a eficiência espectral aprimorada quando comparada a outros modos

chaveados de deslocamento de fase. Outra vantagem do GMSK é que ele pode ser
amplificado por um amplificador não linear e permanecer sem distorção. Isso ocorre porque
não há elementos do sinal que sejam transportados como variações de amplitude. Esta
vantagem é de particular importância quando se utilizam pequenos transmissores portáteis,
como os exigidos pela tecnologia celular. Amplificadores não lineares são mais eficientes em
termos de entrada de energia DC dos trilhos de energia que eles convertem em um sinal de
radiofrequência. Isso significa que o consumo de energia para uma determinada saída é muito
menor, resultando em menores níveis de consumo de bateria; um fator muito importante para
telefones celulares.
 3. Conclusão:

A modulação GMSK desempenhou um papel crucial no sistema GSM, proporcionando uma

transmissão eficiente de voz e dados em redes móveis. No entanto, é importante reconhecer
que, apesar de suas vantagens, a modulação GMSK teve limitações, sendo uma das principais
limitações a sua taxa de transmissão de dados relativamente baixa. Embora tenha sido
considerada uma taxa avançada na época do surgimento do GSM, a crescente demanda por
largura de banda e velocidades de transmissão mais altas exigiu o desenvolvimento de
técnicas mais eficientes. O que abriram caminho para a junção com o 8PSK (Phase Shift
Keying com oito fases) para a implementação da tecnologia EDGE (2.75G)
