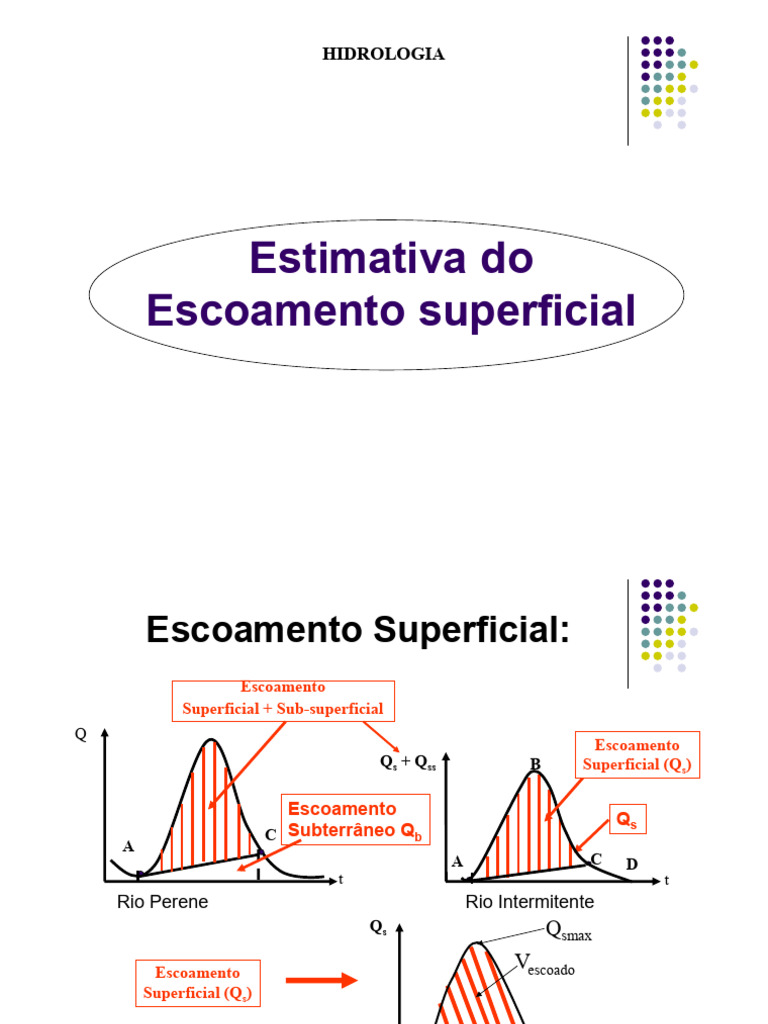

HIDROLOGIA

Estimativa do
Escoamento superficial
 Escoamento Superficial:
Escoamento
Superficial + Sub-superficial
Q
Escoamento
Qs + Qss B Superficial (Qs)

Escoamento
Qs
C Subterrâneo Qb
A
A C D
t t
Rio Perene Rio Intermitente
Qs Qsmax
Escoamento
Vescoado
Superficial (Qs)

A C
t
Formas de Separação do
Hidrograma
Métodos 1, 2 e 3:
1)- Liga ponto A ao ponto C.
Ponto C é determinado
visualmente.
N=0,827 A2. N= Número de dias
entre Pico e o Ponto C.
A2 = Área Bacia ao Quadrado
2)- Reta em A e C até reta no
pico defini ponto (B).
3)- Liga o ponto A até a vertical
do pico definindo o ponto D. Liga-
se D a C.
 Razões para se estimar o
escoamento:
 Falta de dados observados na bacia hidrográfica

 Inconsistências nos dados observados que levam a

séries não homogêneas

 Falha na série histórica

 Extensão da série histórica

 Desenvolvimento de pesquisas
 O QUE SE ESTIMA?
 A vazão máxima ou de pico: utilizada nos projetos de obras hidráulicas
tais como:
 Bueiros;
 Galerias pluviais;
 Sarjetas de rodovias;
 Vertedores de barragens.

 A distribuição do escoamento (hidrograma): permite determinar o

volume do escoamento superficial, que é de interesse para a engenharia
para resolver os problemas de armazenamento da água para diversos fins:
 Abastecimento;
 Irrigação;
 geração de energia;
 projeto de bacias de detenção
 bacia de detenção para atenuação de enchente
 Métodos para estimativa do
escoamento:

Os dois métodos mais usados são:

 Método Racional (Vazão superficial Máxima -

Qsmax);

 Método do Hidrograma Unitário (Hidrograma

superficial - Qs x t)
Método Racional
Q=CiA
 Método Racional
 O método racional é bastante utilizado e foi apresentado por
Mulvaney (1847). Estabelece a relação entre precipitação e
escoamento superficial.

 O método racional baseia-se nas seguintes hipóteses:

 Precipitação uniforme sobre toda a bacia;

 Precipitação uniforme na duração da chuva;

 A intensidade da chuva é constante;

 O coeficiente de escoamento superficial é constante;

 A vazão máxima ocorre quando toda a bacia está contribuindo;

 Aplicável em bacias pequenas (A < 50 km2)

 Método Racional
 O método se baseia na equação do coeficiente de escoamento
superficial C.
Vescoado
C
V precipitado
Onde:

 Vescoado é o volume do escoamento superficial da bacia;

 Vprecipitado é o volume da precipitação na bacia, que é
definido como sendo:

V
onde: P é a lâmina precipitada e A éprecipitad  P A
a área daobacia.
 Método Racional
 Vescoado = a área do hidrodrama

tc Qsmax Ao compararmos a área do hidrograma com a

P
Qs área de dois triângulos retângulos, temos que:
B
t  t 
tp b 
 p
tp V
escoado
Q 
sMax 2
Q
sMax

2
t
V Q  b
escoado sMax 2
A C
t
tb -tp Para pequenas bacias tb = 2tc, então
substituindo na equação acima temos que:
tb
V Q  tc
escoado sMax
 Método Racional
Substituindo as equações do volume escoado e do volume
precipitado na equação do coeficiente de escoamento superficial C e
exprimindo QsMax tem-se:.
P
QsMax C A
t
A relação P/t é a intensidade da chuva referida ao tempo de concentração
da bacia, i.e., quando toda a bacia está contribuindo para o escoamento superficial.

Como i = P/t é a intensidade da chuva, pode-se exprimir a equação como:

QsMax  C  i  A
 Método Racional
Se consideramos as unidades da intensidade em mm/h e
da área em km2, a equação pode ser reescrita como

QsMax  0,278  C  i  A
onde:
- C é o coeficiente de deflúvio (-);
- Qs é a vazão superficial máxima(m3/s);
- i é a intensidade de chuva (mm/h) referente ao
tempo tc
- A é a área da bacia (km2).

Deve-se lembrar que: tc é o tempo de concentração, que

ocorre quando a intensidade é máxima e a vazão é
máxima já que neste tempo toda a bacia está contribuindo;
 Método Racional

Coeficiente de Escoamento superficial “C” :

 Valores de C tabelados: que são usados quando se

conhece a natureza da superfície;

 É a razão entre o volume de água escoado

superficialmente e o volume de água precipitado

C = Vs / V = (A . Pe) / (A . P)
C = Pe / P
Coeficientes de Escoamento
 Método Racional

A determinação do tempo de concentração é realizada pela equação

de Kirpich (1940):
0 , 385
L 
2

t c  57   
S
onde:
tc é em minutos;
L é comprimento do rio em Km;
S é a declividade média da bacia (m/km’)

A equação de Kirpich é válida p/ áreas rurais com S de 3% a 10%

 Método Racional
A estimação da intensidade máxima é feita pela equação:

a  Trn Ver Apostila de Hidrologia

i Pag. 182 Curva
(t c  b ) m Intensidade-duração-
frequência (IDF).
Onde: Veremos em estatística
i = intensidade (mm/h) aplicada a hidrologia
Tr é o tempo de retorno (anos);
t é o tempo de concentração da chuva (min);
a, b, n, m são fatores locais

369,409  Tr0,15
Por exemplo, para a cidade de João Pessoa: i 
(tc  5) 0,568
 Exercício
1. Uma bacia de 48,6 km2 de área possui um talvegue com 3,8 km
de comprimento e 0,003 m/m de declividade média. Determine o
pico da cheia de projeto sabendo que a chuva de projeto para
t=15 minutos é dada por: i= 25/(t)1/2, sendo t(h) e i (mm/h). O coef.
de deflúvio foi estimado em 0,55.

2. Faça o Exercício 1 do capitulo 9 apostila (Pag. 212 do arq.PDF)
