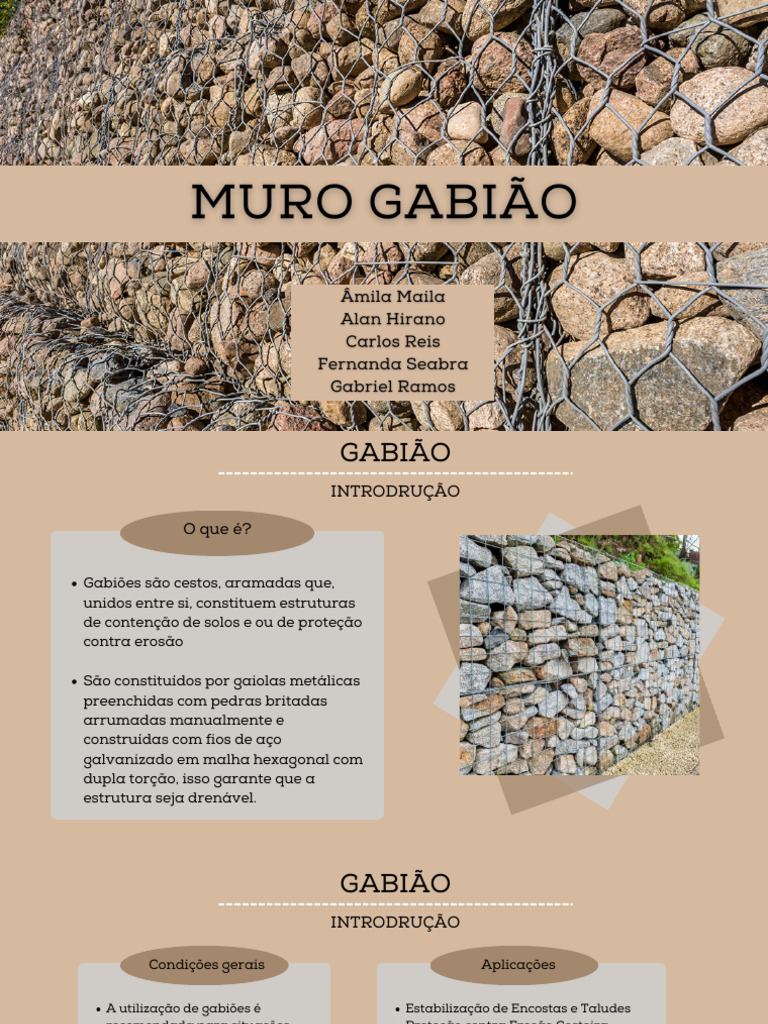

GABIÃO

INTRODRUÇÃO

O que é?

Gabiões são cestos, aramadas que,

unidos entre si, constituem estruturas
de contenção de solos e ou de proteção
contra erosão

São constituídos por gaiolas metálicas

preenchidas com pedras britadas
arrumadas manualmente e
construídas com fios de aço
galvanizado em malha hexagonal com
dupla torção, isso garante que a
estrutura seja drenável.
 GABIÃO
INTRODRUÇÃO

Condições gerais Aplicações

A utilização de gabiões é Estabilização de Encostas e Taludes

recomendada para situações Proteção contra Erosão Costeira
onde, em função dos estudos Paredes de Contenção
geotécnicos e hidrológicos Paisagismo e Arquitetura

indicada a utilização de
estruturas monolíticas, flexíveis,
permeáveis e com a
possibilidade de integração com
vegetação circundante.
 MATERIAIS

Grade Madeira

Arame Pedras
 PROPRIEDADES

1. Gabiões possuem dimensões Em nosso caso, o murro

usuais de 2m de comprimento
possui a dimensão: 1m x
0,15m x 1m
e seção transversal quadrada
com 1m de aresta.

2. A rede metálica dos gabiões tem alta

resistência mecânica. A dupla torção
mantém a forma e flexibilidade da
malha, absorvendo deformações se um
arame se romper.
 PROPRIEDADES

3. O arame dos gabiões é protegido por uma

galvanização dupla e, em alguns casos, por
revestimento com uma camada de PVC.
Essa proteção é eficiente contra a ação das
intempéries e de águas e solos agressivos.
4. As principais características dos
muros de gabiões são a flexibilidade,
que permite que a estrutura se
acomode a recalques diferenciais e a
permeabilidade.
 EXECUÇÃO

1. ESCAVAÇÃO

A preparação do terreno foi feita

removendo a vegetação, nivelando a
superfície e escavando a posição do
muro com auxílio de uma cabadeira
boca de lobo, uma pá e uma enxada.

A escavação feita possui 10 cm de

profundidade, 1 m de comprimento e
0,30 m de largura.
 EXECUÇÃO

2. COLOCAÇÃO

Utilizamos para o esqueleto estrutural

ripas de madeiras.

Para a função de grade utilizamos a

tela galvanizada fio 24 e área total de
2,9 m².

A união das arestas foi feita por arame

recozido fio 1,65 mm com o auxílio de
um torquês.
 EXECUÇÃO

3. ENCHIMENTO

O agregado graúdo se resume a soma de

entulhos de reforma, blocos estruturais
despedaçados e britas 1.

As ripas funcionam como vergalhões tendo

em vista que a tela não foi a indicada.

A grade apresentou uma "barriga". Solução:

amarrar a tela com arame na ripa, reforçar
o interior com arame.

A amarração das arestas foi necessário para

garantir a união das peças.
 EXECUÇÃO

4. FECHAMENTO

Feito mediante o cozimento da tampa

com arame galvanizado reforçado,
através de uma pequena alavanca
com um lado curvo;

Ajuda na coincidência entre as arestas

da tampa e as pontas superiores das
partes laterais.
RESULTADO
 REFERÊNCIAS BIBLIOGRÁFICAS

NORMA DNIT 103/2009 - ES

https://www.gov.br/dnit/pt-br/assuntos/planejamento-e-pesquisa/ipr/coletanea-de-
normas/coletanea-de-normas/especificacao-de-servico-es/dnit_103_2009_es-1.pdf

http://www.der.sp.gov.br/WebSite/Arquivos/normas/ET-DE-G00-018_A.pdf

https://portalvirtuhab.paginas.ufsc.br/gabiao/

https://blog.belgo.com.br/engenharia/geotech/gabiao-no-paisagismo-agregue-
beleza-e-funcionalidade-ao-meio-ambiente/
