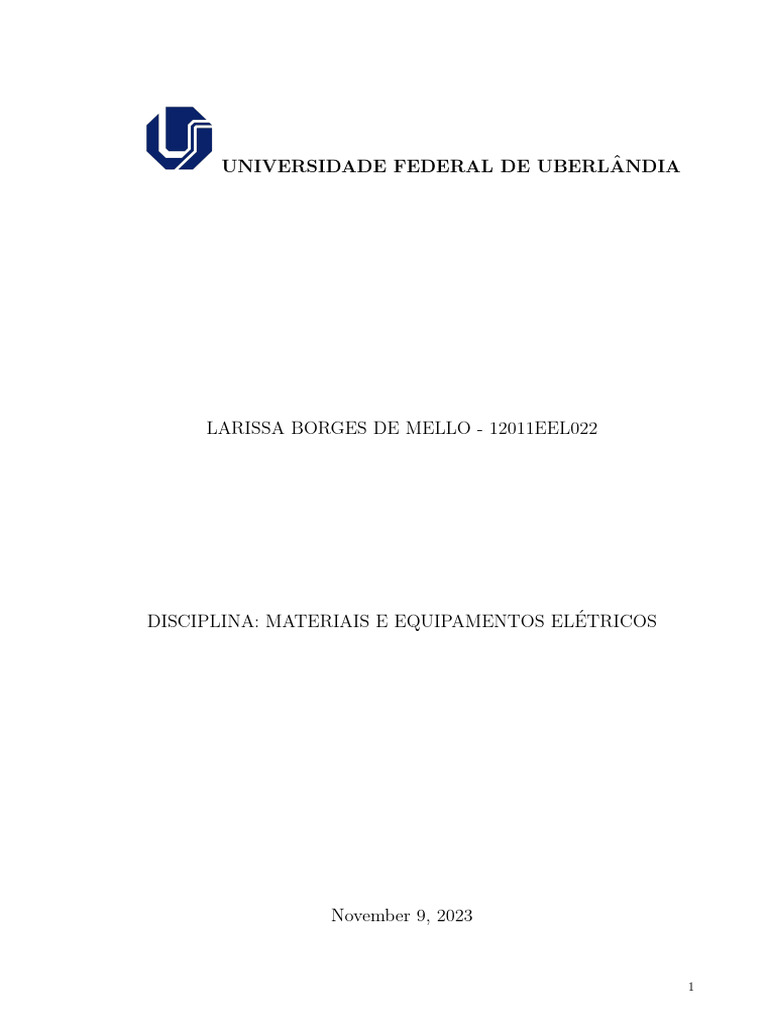

UNIVERSIDADE FEDERAL DE UBERLÂNDIA

LARISSA BORGES DE MELLO - 12011EEL022

DISCIPLINA: MATERIAIS E EQUIPAMENTOS ELÉTRICOS

November 9, 2023

1
1 Transformadores de Potência ou Força
Sua função é alterar a tensão de um sistema para outra tensão, permitindo
o acoplamento.
Caracterı́sticas Construtivas
Os tipos construtivos do núcleo magnético são os seguintes:
• Monobuchas: utilizados em sistemas de distribuição rural, com um
único fio e retorno pelo solo (classe de tensão de 15 kV).
• Bifásicos: operam individualmente em distribuição rural. Quando us-
ados isoladamente, atendem às cargas monofásicas e, quando operam
em conjunto, alimentam cargas monofásicas e trifásicas.
• Acima de 500 kV, são usados três transformadores monofásicos operando
como um banco de transformadores.
• Trifásicos: utilizam um único núcleo magnético para acoplar as três
fases.
Em relação aos enrolamentos:
• Núcleo envolvido: a bobina envolve o núcleo.
• Núcleo envolvente: as bobinas são abraçadas pelo núcleo de ferro.
Existem os seguintes tipos de ligação: Delta, triângulo e zig-zag.
Comutação: altera as ligações das derivações dos enrolamentos dos trans-
formadores, variando a tensão nos terminais. Pode ser sem comutador, com
comutador sem carga (transformador desenergizado) e com carga (com o
transformador em operação).
Os transformadores vêm com uma placa de identificação metálica visı́vel,
sempre que possı́vel do lado de baixa tensão, contendo informações sobre
suas caracterı́sticas.
Propriedades Térmicas
Grandes transformadores são resfriados a óleo, onde o calor devido às per-
das de efeito Joule nos enrolamentos de cobre é absorvido e armazenado
no óleo por circulação natural ou forçada (convecção natural ou forçada).
A dissipação do calor ocorre por radiação através dos tubos, radiadores e
parede do tanque.
Análise Econômica para Aquisição de Transformadores
São analisados os aspectos técnicos, custos operacionais e perdas.

2
Regulação
Representa a variação de tensão no secundário do transformador, desde o
funcionamento a vazio até a plena carga, com tensão primária constante.
Carregamento
A vida útil do transformador está diretamente relacionada à sua utilização
correta, operando com as caracterı́sticas nominais. A vida longa está rela-
cionada ao carregamento que sofre ao longo da operação.
Proteção

É realizada por meio de um sistema integrado de comando, controle e

proteção, supervisionado por um sinal estabelecido por uma fonte elétrica,
mecânica ou térmica interna.
Ensaios
Devem ser executados de acordo com a NBR 5380. Os principais são:
• Resistência elétrica dos enrolamentos
• Relação de tensão
• Resistência do isolamento
• Polaridade
• Deslocamento angular e sequência de fases
• Perdas (em vazio e em carga)
• Corrente de excitação
• Impedância de curto-circuito
• Ensaios dielétricos
• Ensaios do comutador de derivação em carga, quando aplicável
• Estanqueidade e resistência à pressão
• Verificação do funcionamento dos acessórios
• Ensaios no óleo isolante para transformadores de alta tensão
• Ensaios de verificação da pintura da parte externa
• Além de ensaios de tipo e ensaios especiais

3
Transformadores de Corrente (TC)
Os transformadores de corrente (TCs) são dispositivos fundamentais para
os instrumentos de medição e proteção, permitindo a redução das cor-
rentes nominais a nı́veis utilizáveis. Na sua configuração mais simples,
possuem um primário com poucas espiras e um secundário que, geral-
mente, transforma a corrente nominal em 5 A. Esses dispositivos são apli-
cados para alimentar aparelhos de baixa resistência elétrica, como am-
perı́metros, relés, medidores de energia e potência. A transformação das
correntes, do primário para o secundário, é realizada conforme uma relação
de transformação baseada no fenômeno eletromagnético, garantindo a cor-
reta medição e proteção nos circuitos. Além disso, possuem diferentes con-
figurações construtivas, como TCs tipo barra, enrolado, janela, bucha, divi-
dido, com vários enrolamentos primários e núcleos secundários, e derivação
no secundário. Essa diversidade permite sua aplicação em uma variedade
de contextos elétricos.

Caracterı́sticas Construtivas
Os transformadores de corrente são fabricados em diversas configurações e
para distintos propósitos. Dentre os tipos encontrados, estão:
• TC tipo barra
• TC tipo enrolado
• TC tipo janela
• TC tipo bucha
• TC tipo dividido
• TC com vários enrolamentos primários
• TC com vários núcleos secundários
• TC com derivação no secundário

Cargas Nominais
A carga secundária, constituı́da pelas impedâncias dos dispositivos interli-
gados ao secundário, incluindo os condutores de interconexão, precisa ser
mantida próxima do valor nominal. Isso é fundamental para evitar desvios
na classe de exatidão e limitar adequadamente a corrente de curto-circuito.

4
Fator de Sobrecorrente
Conhecido como fator de segurança, é o valor pelo qual a corrente nomi-
nal primária do TC é multiplicada para obter a máxima corrente no seu
circuito primário, respeitando o limite da classe de exatidão. Conforme
a NBR 6856, o fator de sobrecorrente é de 20 vezes a corrente nominal
para proteção. Já para medição de faturamento, varia entre 4 e 10 vezes a
corrente nominal.

Erros dos TCs

Um TC que gera um retardo ou avanço na corrente em relação à tensão
no seu secundário pode resultar em uma medição distorcida do fator de
potência do circuito. Além disso, esses erros podem se manifestar como:
• Erro de relação de transformação
• Erro de ângulo de fase
• Classe de Exatidão

5
Transformadores de Potencial (TPs)
Transformadores de Potencial (TPs) reduzem a tensão de medição para in-
strumentos sem necessitar de isolamento idêntico ao da rede elétrica. Pos-
suem um enrolamento primário com muitas espiras e um secundário que
fornece a tensão desejada (normalmente 115 V). Esses transformadores di-
mensionam os instrumentos em tamanhos menores, usando componentes
com baixa isolação. Supre aparelhos com elevada impedância e são instal-
ados junto aos transformadores. TPs devem fornecer tensão e/ou corrente
aos instrumentos conectados nos seus enrolamentos secundários de forma
a atender:
• Separação galvânica e isolamento entre os circuitos primário e se-
cundário para a segurança dos operadores dos instrumentos conectados
ao TP.
• Medição da grandeza elétrica ajustada para os dispositivos a serem
utilizados, como relés, medidores de energia, tensão e corrente.
Caracterı́sticas Construtivas
Eles são construı́dos de acordo com especificações detalhadas de ligação,
tensões primárias e secundárias, e do tipo de instalação. No transformador,
o enrolamento primário é composto por várias camadas de fio esmaltado,
geralmente com isolamento duplo, enrolado em um núcleo magnético de
ferro. O enrolamento secundário ou terciário é feito de fio de cobre também
isolado, por meio de fitas de papel especial, separando-o do núcleo e do
enrolamento primário. Existem TPs indutivos e capacitivos.
Caracterı́sticas Elétricas dos TPs
• Tensões nominais;
• Cargas nominais;
• Polaridade;
• Descargas parciais;
• Potência térmica nominal;
• Tensões suportáveis;
• Ensaios de rotina;
• Ensaios de Tipo;
• Ensaios especiais
• Erro de relação de transformação;

6
 • Erro de ângulo de fase;
• Classe de exatidão;
Polaridade
Os transformadores de potencial usam letras convencionadas (H1, H2 para
o primário e X1, X2 para o secundário) para indicar a polaridade nos
terminais de ligação.
Descargas Parciais
Bolhas e impurezas em transformadores de potencial de epóxi podem causar
descargas parciais, levando à destruição da isolação. Normas definem lim-
ites e métodos para medir tais descargas.
Ensaios de Rotina
• Tensão induzida;
• Descargas parciais;
• Polaridade;
• Tensão aplicada ao dielétrico;
• Exatidão;
• Resistência à pressão interna;
• Fator de perdas do isolamento.
Os transformadores de potencial são bem caracterizados por dois erros
que cometem ao reproduzir no secundário a tensão a que estão submetidos
no primário. Estes erros são:
• Erro e Classe de Exatidão, Erro de Relação de Transformação, Erro
de Ângulo de Fase
