MUROS

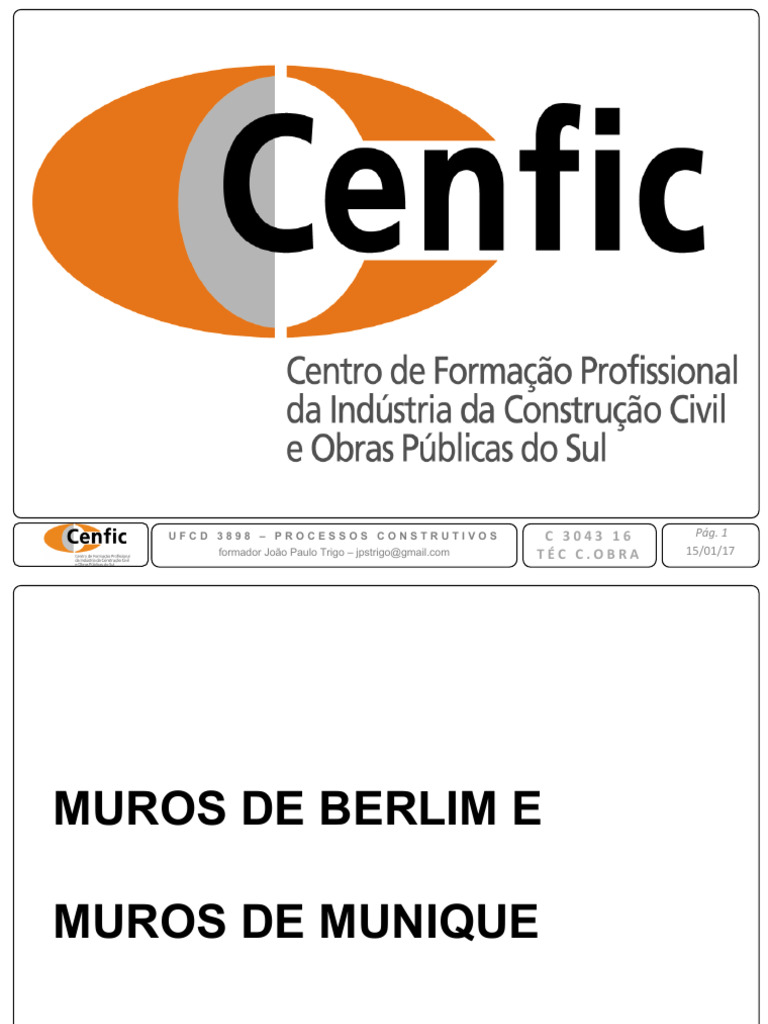

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág.
1
formador João Paulo Trigo – jpstrigo@gmail.com TÉC C.OBRA 15/01/17
MUROS DE BERLIM E
MUROS DE MUNIQUE
UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 2

1. MUROS DE BERLIM

1. MUROS DE BERLIM
TRABALHOS PREPARATÓRIOS
1. Determinação das características do solo

• Terrenos suportados pela cortina e onde ela se apoia (resistência,
peso volúmico, teor de água, nível freático).

1. MUROS DE BERLIM
2. Projeto de contenção
•Planta do terreno, definição da contenção, fases da escavação, definição
das ações de cálculo;
•Relatório de reconhecimento geotécnico do local;
•Levantamento de obstáculos, do estado de degradação de construções
vizinhas.

1. MUROS DE BERLIM
3. Preocupações a implementar durante a construção:
•condições meteorológicas;
•modificações do regime da água no solo;
•risco de esforços anormais;
•condições de segurança das construções vizinhas;
•interferência de trabalhos uns com os outros.

1. MUROS DE BERLIM
PROCESSO CONSTRUTIVO
1ªFase -Escavação geral
•Fase de preparação do terreno para todo o processo construtivo;
•Feita em toda a área do estaleiro até uma cota tão baixa quanto as
condições de fronteira o permitam, para assim definir a cota da viga de
coroamento (se viável, talude no centro).
•Tem como objetivo a regularização e limpeza do terreno;

1. MUROS DE BERLIM
1ªFase -Escavação geral

1. MUROS DE BERLIM
2ªFase -Introdução dos perfis metálicos
•Marcação (teodolito) e alinhamento do centro dos furos;

•Introdução dos perfis nos furos pré-escavados com o trado ou através de
percussão com um bate-estacas (afastados de 0.6-1.0 m);
•Várias funções: impulsos do solo, peso próprio da parede, componente
vertical da força da ancoragem.

1. MUROS DE BERLIM
Verificação da
verticalidade do mastro
1. MUROS DE BERLIM
Verificação da Ligação de dois troços de espiras

verticalidade do trado (cavilhas de ligação)
1. MUROS DE BERLIM
2ª Fase - Introdução dos perfis metálicos
•Limpeza do fundo do furo

•Selagem da fichado perfil (últimos 2 m) com calda de cimento e
preenchimento da restante altura com areia.

1. MUROS DE BERLIM
Furos para introdução

Pontas biseladas com a grua e execução
de soldaduras

1. MUROS DE BERLIM
3ª Fase - Execução da viga de coroamento
•Pelo menos um perfil horizontal a unir os perfis verticais;

•Objetivo: Assegurar a transmissão de esforços e garantir a ligação entre
perfis, evitando deslocamentos diferenciais.
•Procedimento muitas vezes ignorado (substituída pela 1ªviga de
distribuição).

1. MUROS DE BERLIM
Viga de coroamento 1ªViga de distribuição

1. MUROS DE BERLIM
4ªFase -Escavação e introdução dos elementos de
entivação
•Escavação (retroescavadoras e equipamento manual):

Vertical: Entre 0.3 m a 1.5 m de altura por cada fase, consoante o
terreno, a água e as condições climatéricas;
Horizontal: Banquetas a partir de uma certa profundidade (tirando
partido do efeito de arco).

1. MUROS DE BERLIM
Acerto “manual” da escavação
Retroescavadoras e camiões

1. MUROS DE BERLIM
entivação
•Colocação dos elementos de entivação(barrotes ou tábuas): à frente ou

atrás do banzo frontal, ou atrás do banzo posterior;
•A fixação pode ser feita por cunhas, atrito, aperto e engate.

1. MUROS DE BERLIM
entivação Rasgos para as ancoragens

1. MUROS DE BERLIM
entivação
À frente do banzo frontal
Atrás do banzo frontal
Atrás do banzo posterior

1. MUROS DE BERLIM
entivação

1. MUROS DE BERLIM
5ªFase -Execução dos escoramentos e ancoragens
•Função: controlo da deformação da parede e evitar a rotura dos perfis

metálicos à flexão;
•Sempre que possível escoramentos (solução mais económica, mas requer
fronteiras suficientemente próximas);
Alternativa: ancoragens;
•Executa-se uma viga de distribuição, com 1 ou 2 perfis (afastados na
vertical de 0.4-0.5 m) e implementa-se o método escolhido;

1. MUROS DE BERLIM

1. MUROS DE BERLIM

1. MUROS DE BERLIM

1. MUROS DE BERLIM
6ª Fase - Repetição dos passos anteriores nos diversos níveis

1. MUROS DE BERLIM
7ªFase -Superestrutura e eventual remoção da entivação
•Se a superstrutura for executada encostada à contenção provisória, esta

serve de cofragem na face posterior;
•Se a superestrutura for executada afastada do muro de Berlim (tipicamente
1.0 m a 1.5 m), é necessário cofrar ambos os lados, aterrar e compactar o
terreno nessa distância;
•Pode-se ou não remover os elementos de entivação, preferindo-se a
segunda devido ao custo, tempo e perigo de causar danos no solo.

1. MUROS DE BERLIM
1.2 VARIANTES AO PROCESSO CONSTRUTIVO
MÉTODO DE BERLIM (com sistema de ancoragem passiva)
•Cravação na vertical de um perfil metálico, o qual é ligado através de

varões de aço aos perfis metálicos da cortina;
•Solução rápida e económica (prescinde dos cabos de pré-esforço e de
mão de obra especializada).

1. MUROS DE BERLIM
VARIANTE AO MÉTODO DE BERLIM
•Consiste em pregar espaçadores aos elementos de entivação e ir forçando
a penetração das tábuas no terreno pelo tardoz dos perfis metálicos.
•Permite que não se perca na fase definitiva, o espaço útil correspondente à
contenção provisória;

1. MUROS DE BERLIM

1. MUROS DE BERLIM

2. MUROS DE MUNIQUE

2. MUROS DE MUNIQUE
EXEMPLOS DE APLICAÇÃO
Estrutura definitiva, utilizada no Campo Pequeno

2. MUROS DE MUNIQUE
EXEMPLOS DE APLICAÇÃO
Estrutura definitiva, utilizada no Bairro Alto -Rua do Alecrim

2. MUROS DE MUNIQUE
2.1 PROCESSO CONSTRUTIVO
1ª Fase - Escavação geral
•Fase de preparação do terreno para todo o processo construtivo

•Tem como objetivo a regularização e limpeza do terreno
•Feita em talude (para o centro da área de implantação), até uma cota tão
baixa quanto as condições de fronteira o permitam (razões económicas),
definindo a cota da viga de coroamento
•Importante garantir acessos ao interior da obra

2. MUROS DE MUNIQUE
1ª Fase - Escavação geral

2. MUROS DE MUNIQUE
2ª Fase - Introdução dos perfis metálico
•Afastados entre si entre 1.5 m e 3.0 m,

consoante o tipo de terreno, condições
climatéricas, geometria da contenção e
capacidade das ancoragens adotadas;
•“Ficha” de 2,0 m (abaixo da cota inferior das
fundações);
•Verificar se o posicionamento dos perfis não
coincide com os pilares;
•Orientados com a direção principal de inércia perpendicular ao terreno para
maximizar a sua resistência à flexão nesse plano;

2. MUROS DE MUNIQUE
2ª Fase - Introdução dos perfis metálicos
•Devem ficar 50 cm acima do terreno (para a

ligação à viga de coroamento)
•Selagem com calda de cimento (ficha) + areia
Dificuldade em introduzir os perfis no

contorno ⇒“cachorros” metálicos horizontais
soldados aos perfis verticais

2. MUROS DE MUNIQUE
•Função: solidarização dos perfis, para que funcionem em conjunto.

•Sequência:
1. Abertura de uma vala;
2. Colocação de areia no fundo;
3. Colocação da armadura;
4. Cofragem da face exterior;
5. Betonagem;
6. Descofragem;

2. MUROS DE MUNIQUE
Armaduras de espera
para paredes (superior e
inferior)

2. MUROS DE MUNIQUE
4ªFase -Execução dos painéis primários
1. Escavação do terreno;
2. MUROS DE MUNIQUE

2. MUROS DE MUNIQUE
1. Escavação do terreno;
•Largura: distância entre perfis (mais uns centímetros)
•Altura: 1 pé-direito (em geral)
•Profundidade: 4 m (em geral)
2 Banquetas de terreno de cada um dos

lados do painel primário (efeito de arco)

2. MUROS DE MUNIQUE
2. Aprumo da escavação e aplicação de um dreno;

•Permite regularizar a superfície →diminuição do consumo de betão e
menor variabilidade do recobrimento
•Garante separação do terreno e perfil para a colocação da armadura
posterior
•Dreno: manta geotêxtil filtrante

2. MUROS DE MUNIQUE
4ª Fase - Execução dos painéis primários
3. Colocação de uma camada de areia e terra na base do painel

(posteriormente saneada com jacto de água);
•Impede infiltração do betão no terreno
•Colocação das armaduras de espera para nível inferior
4. Preparação e colocação da armadura;

2. MUROS DE MUNIQUE
Armaduras enterradas na caixa de areia

2. MUROS DE MUNIQUE
Armadura anterior e posterior Cruzetas de reforço ao punçoamento

2. MUROS DE MUNIQUE
Reforço de flexão e negativo em PVC (zona da

ancoragem)

2. MUROS DE MUNIQUE
5. Cofragem do painel
Escoramento contra a banqueta de Tábuas furadas (armaduras de

terreno (barrotes de madeira) espera das lajes)
2. MUROS DE MUNIQUE
Negativo em esferovite
(ligação à laje do piso)

2. MUROS DE MUNIQUE
Topo da cofragem: Forma de “bico de pato”

2. MUROS DE MUNIQUE
6. Betonagem do painel
•Manga ligada ao balde conduz betão atéao fundo
•Vibração simultânea
Betonagem Compactação por vibração

2. MUROS DE MUNIQUE
7. Descofragem do painel.
•Em geral, 48 horas após betonagem
Demolição do “bico de pato”

2. MUROS DE MUNIQUE
Espaço entre painéis para posterior

ligação das lajes dos pisos

2. MUROS DE MUNIQUE
Armaduras de espera
horizontais para ligação
aos painéis secundários
Armaduras de espera horizontais para

ligação às lajes

2. MUROS DE MUNIQUE
5ª Fase - Execução das ancoragens dos painéis primários
1. Execução do furo;
•Com trado(eventual entubamento e injeção de água em solos mais
incoerentes ou martelo de fundo em rocha)
Troços de trado

2. MUROS DE MUNIQUE
•No final, limpeza do fundo com ar comprimido

2. MUROS DE MUNIQUE
5ªFase - Execução das ancoragens dos painéis primários
2. Colocação da armadura no furo

2. MUROS DE MUNIQUE
3. Selagem da ancoragem
•Aplicada por gravidade / baixa pressão
•Funções: preenche vazios do terreno e
espaço entre ancoragem e paredes do furo;
alguma proteção à corrosão às armadura

2. MUROS DE MUNIQUE
5ªFase -Execução das ancoragens dos painéis primários
4. Re-injeção da calda
•24 h após a selagem
•Com pressão (até40 kgf/cm2), para criar
o bolbo de selagem-sistema IRS ou IGU
•Repetição em intervalos de 24 h

2. MUROS DE MUNIQUE
5. Aplicação do pré-esforço (3 a 7 dias depois)
Macaco
Posicionamento da
cabeça da ancoragem e
respetiva placa
2. MUROS DE MUNIQUE
Manómetro

2. MUROS DE MUNIQUE
6ªFase -Execução dos painéis secundário
•A sua execução é em tudo semelhante à dos painéis primários únicas

diferenças:
üSe possível, maiores larguras e sem ancoragens;
üSem cofragem lateral.

2. MUROS DE MUNIQUE
7ªFase -Execução dos painéis terciários
•A sua execução pode ser feita antes, depois ou em simultâneo com os

painéis primários e secundários do mesmo nível;
•A sua proximidade permite prescindir de ancoragens em favor de um
escoramento de canto, que é feito através de perfis metálicos,
encastrados, soldados ou aparafusados a chapas chumbadas às paredes
ou chumbados diretamente às paredes

2. MUROS DE MUNIQUE
7ªFase -Execução dos painéis terciários

2. MUROS DE MUNIQUE
8ª Fase - Execução dos painéis dos restantes níveis
•Após conclusão do 1ºnível de painéis, realizam-se os restantes até à cota

da implantação da sapata de fundação do muro de suporte;
•Se as condições do terreno o

permitirem e se houver
disponibilidade de recursos, pode-
se trabalhar simultaneamente em
mais de um nível de painéis.

2. MUROS DE MUNIQUE
9ª Fase - Execução da sapata de fundação
•Concluída a execução do muro de suporte em toda a periferia da obra, até
à cota de implantação da sapata de fundação procede-se à sua execução;
•Execução em tudo semelhante

à das fundações superficiais
correntes, com especial
atenção para a colocação de
um tubo dreno ao nível do
fundo da escavação.

2. MUROS DE MUNIQUE
10ª Fase - Execução da superestrutura
•A execução dos pisos enterrados inicia-se com as fundações, depois os

elementos verticais e, por fim, as vigas/lajes dos pisos;
•Ligações das lajes às paredes:
1.Empalmedas armaduras da laje em armaduras de espera (mantidas
na sua posição durante o processo ou desdobradas à posteriori);

2. MUROS DE MUNIQUE
2.Introdução das armaduras da laje em roços criados na laje através:

2.1 do processo de betonagem (espaço entre níveis);
2.2 de negativos de esferovite;
2.3 da abertura de roços a posteriori;
3.Varões chumbados com resina epóxida;
4.Ligações metálicas(placas ou cantoneiras).

2. MUROS DE MUNIQUE
1. Armaduras de espera dobradas

2. MUROS DE MUNIQUE

2. MUROS DE MUNIQUE
11ª Fase - Desativação das ancoragens
•À medida que as lajes dos pisos enterrados vão sendo ligadas às paredes,
as ancoragens deixam de ser necessárias (redundantes) e, por isso,
procede-se à sua desativação;
•A desativação é feita com o macaco, puxando um a um os cabos de pré-
esforço e retirando as cunhas e a cabeça de ancoragem.
2. MUROS DE MUNIQUE
11ª Fase - Desativação das ancoragens
Razões para desativar as ancoragens:

•recuperação das cabeças (caras e até3 aplicações);
•evitar o risco de corte no futuro o que causaria danos na parede;
•evitar efeitos inestéticos no interior dos pisos enterrados;
•evitar problemas de vibração e sonorização (cabos em tensão).

2. MUROS DE MUNIQUE
MUROS DE “LISBOA”
•Apresentam painéis mais largos que os muros de Munique, por serem

dimensionadas tirando o máximo partido do “efeito de arco” absorvido
pelas banquetas adjacentes ao painel em construção;
•Solução adotado por vezes in situ em face da

constatação de condições geotécnicas melhores do
que as esperadas.

2. MUROS DE MUNIQUE
MUROS DE “COIMBRA”
•Nesta variante aos muros de Munique, prescinde-se totalmente dos perfis

metálicos, o que o torna um método menos dispendioso;
•Solução NÃO recomendável.

2. MUROS DE MUNIQUE
PAREDES TIPO “PARIS”
•Os perfis metálicos são

substituídos por elementos pré-
fabricados de betão armado, já
preparados com armaduras de
ligação;
•Solução arcaica (não utilizada
atualmente).

2. MUROS DE MUNIQUE
MUROS COM PERFIS TUBULARES
•Os perfis metálicos são substituídos por perfis tubulares, pois este tipo de
secção apresenta melhor capacidade de resistir ao esforço normal e de
exigir um diâmetro de furação menor.


MUROS

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

MUROS

Enviado por

Direitos autorais:

Formatos disponíveis

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág.

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 2

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 3

1. Determinação das características do solo

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 4

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 5

3. Preocupações a implementar durante a construção:

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 6

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 7

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 8

•Marcação (teodolito) e alinhamento do centro dos furos;

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 9

Verificação da Ligação de dois troços de espiras

•Limpeza do fundo do furo

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 12

Furos para introdução

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 13

•Pelo menos um perfil horizontal a unir os perfis verticais;

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 14

Viga de coroamento 1ªViga de distribuição

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 15

•Escavação (retroescavadoras e equipamento manual):

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 16

Acerto “manual” da escavação

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 17

•Colocação dos elementos de entivação(barrotes ou tábuas): à frente ou

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 18

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 19

Atrás do banzo frontal

Atrás do banzo posterior

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 21

•Função: controlo da deformação da parede e evitar a rotura dos perfis

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 22

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 23

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 24

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 25

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 26

•Se a superstrutura for executada encostada à contenção provisória, esta

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 27

•Cravação na vertical de um perfil metálico, o qual é ligado através de

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 28

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 29

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 30

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 31

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 32

Estrutura definitiva, utilizada no Campo Pequeno

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 33

Estrutura definitiva, utilizada no Bairro Alto -Rua do Alecrim

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 34

•Fase de preparação do terreno para todo o processo construtivo

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 35

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 36

•Afastados entre si entre 1.5 m e 3.0 m,

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 37

•Devem ficar 50 cm acima do terreno (para a

Dificuldade em introduzir os perfis no

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 38

•Função: solidarização dos perfis, para que funcionem em conjunto.

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 39

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 40

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 42

2 Banquetas de terreno de cada um dos

UFCD 3898 – PROCESSOS CONSTRUTIVOS C 3043 16 Pág. 43

2. Aprumo da escavação e aplicação de um dreno;
