 TIG 250

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA FRONTAL

Pos. Cod. Descrição

1 2702
2 5890
3 5891
4 1192
5 1402
6 1382
7 1402
8 831
9 898
DISPLAY DIGITAL
CHAVE TIG/MMA
CHAVE 2T/4T
POTENCIÔMETRO AJUSTE DE CORRENTE 1K
POTENCIÔMETRO DOWN SLOPE 100K
POTENCIOMETRO ARC FORCE 10K
POTENCIÔMETRO PÓS-GÁS 100K
CONECTOR FÊMEA DO GÁS - MÁQUINA
CONECTOR MACHO 2 PINOS - MÁQUINA

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 10 5584 CONECTOR DE ENGATE RÁPIDO 13mm
11 3044 DISJUNTOR MONOFÁSCIO 63A
12 1265 LED VERMELHO
13 3046 KNOB DO POTENCIOMETRO

VISTA TRASEIRA

Pos. Cod. Descrição

14 5927 PRENSA CABO

15 2145 GRADE DO VENTILADOR

16 1385 VENTILADOR 24VDC 120x120x38mm

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA LATERAL ESQUERDA

Pos. Cod. Descrição

17 2155 VALVULA SOLENÓIDE 24 VDC

18 2690/5616 PLACA HK-34-A0(01) / HK-24-C0(01)

19 2807 PLACA HZB-220-VL(01)

TRANSFORMADOR AUXILIAR
20 5088
IN O/220V/380V OUT 14-0–14V
PLACA HH-05-C0(04) / HH-05-C1(04) /
21 2525/2697/5422
HH-05-C4(04)

22 5995 BOBINA DE TESLA

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA LATERAL DIREITA

Pos. Cod. Descrição

23 3471 PLACA HH-10-A0(01)

24 5796 PLACA HD-08-A4(04)

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA SUPERIOR

Pos. Cod. Descrição

25 5804 PLACA HM-19-A1(06)

26 2698/5797 PLACA HK-05-C1(07) / HK-05-C3(07)

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200

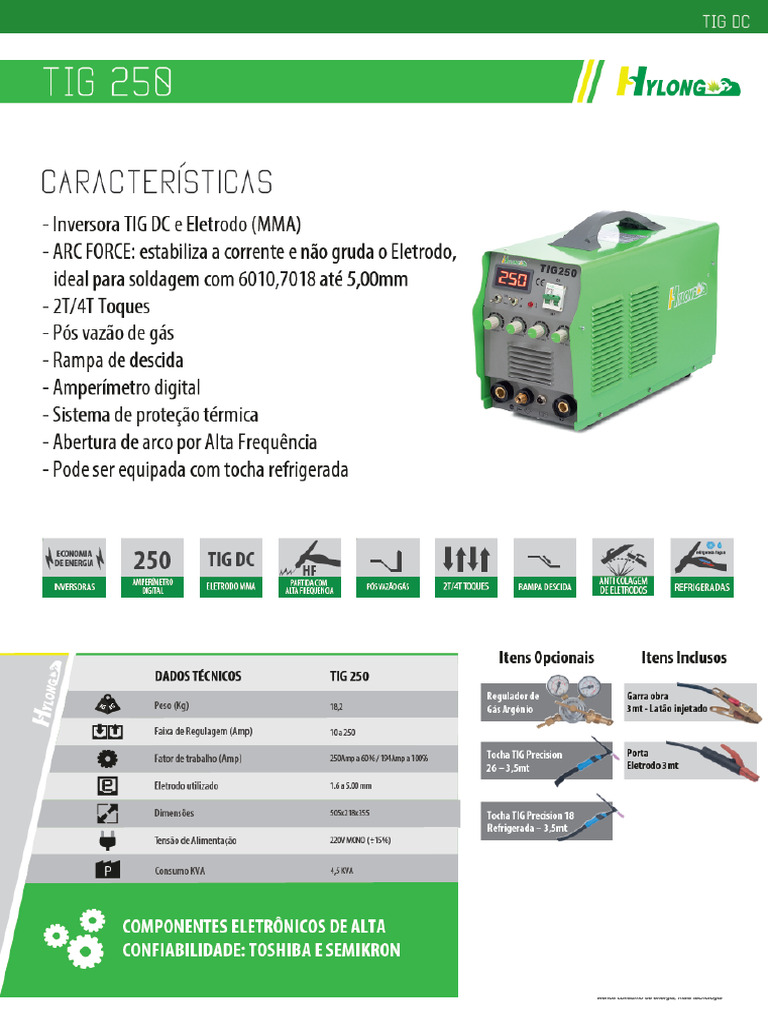

 CARACTERÍSTICAS TÉCNICAS

TIG 250 TIG

Tensão da rede 220V ~ 240V
Corrente primária I máx 28,6A
Corrente primária I eff 20,3A
Faixa de tensão/corrente 20A/10,8V – 250A/20V
60 % do fator de trabalho 250A / 20V
100% do fator de trabalho 193,6A / 17,7V
Fator de potência 0,93
Classe de proteção IP23
Potencia máx. 4,5KV.A

ROTINA DE TESTES

Ponto de Medição (Osciloscópio) Forma de Onda

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 Ponto de Medição (Multímetro) Tensão

Com o Multímetro, medir neste

ponto a tensão de 14-0-14VAC
que o transformador auxiliar
fornece para a placa eletrônica.

Com o Multímetro, medir neste

ponto a tensão de 310VDC
aproximadamente.

Regulagens placa:

W1- Corrente Mínima Real

W2- Corrente Mínima Display
W3- Corrente Máxima Display
W5- Correte Máxima Real
Fazer a regulagem do display
digital para um ajuste de corrente
de 20 a 250 Amperes.

Fazer regulagem de corrente real

na saída da máquina de 20A a
250A.

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 Tensão de saída da máquina
ligada a vazio: 62VDC
aproximadamente.

NOMENCLATURA DE SINAIS

Numeração Sinal Descrição

Este sinal é gerado e controlado

pela placa de controle e enviado
Sinal de Disparo dos para a placa drive.
Sinal 1
IGBTs
Este sinal é medido com
osciloscópio na placa de controle.

Este sinal vem da placa de controle,

entra 1 sinal na placa drive e saem
4 sinais idênticos, porém com uma
corrente para o disparo maior.
Sinal 2 Sinal do drive dos IGBTs
Este sinal é medido na saída da
placa drive e nos pinos das
extremidades de cada IGBT ou
MOSFET.

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 Este é o sinal de inversão que os
IGBTs produzem, ou seja,
transformando uma tensão
contínua em uma tensão alternada,
alternando entre positivo e
Sinal 3 Sinal dos IGBTs
negativo.
(Senóide quadrada).
Este sinal é medido na entrada do
Transformador Principal.

DEFEITOS E SOLUÇÕES
Item Defeitos Solução

Verificar a tensão de 14-0-14VAC que o

transformador auxiliar fornece para a
placa eletrônica.
1 Máquina não liga.
 Caso não tenha substitua o trafo.
 Caso tenha possível defeito na placa
de controle.
Placa de Alta Frequência
2 Substituir a placa de Alta Frequência.
Carbonizada.
3 Não regula corrente. Substituir o potenciômetro.
Display fica variando a
Substituir o display e verificar os fios do
4 corrente, mas em solda
conector do display.
está normal.
Substituir a placa de controle e potência
Estouraram os IGBTs da
5 e conferir se os sinais 1, 2 e 3 estão
máquina.
conforme as fotos acima.
 Verificar se a máquina tem tensão de
Máquina liga, porém saída.
6
não solda.  Verificar os cabos de solda.
 Verificar se os 3 sinais estão OK.
