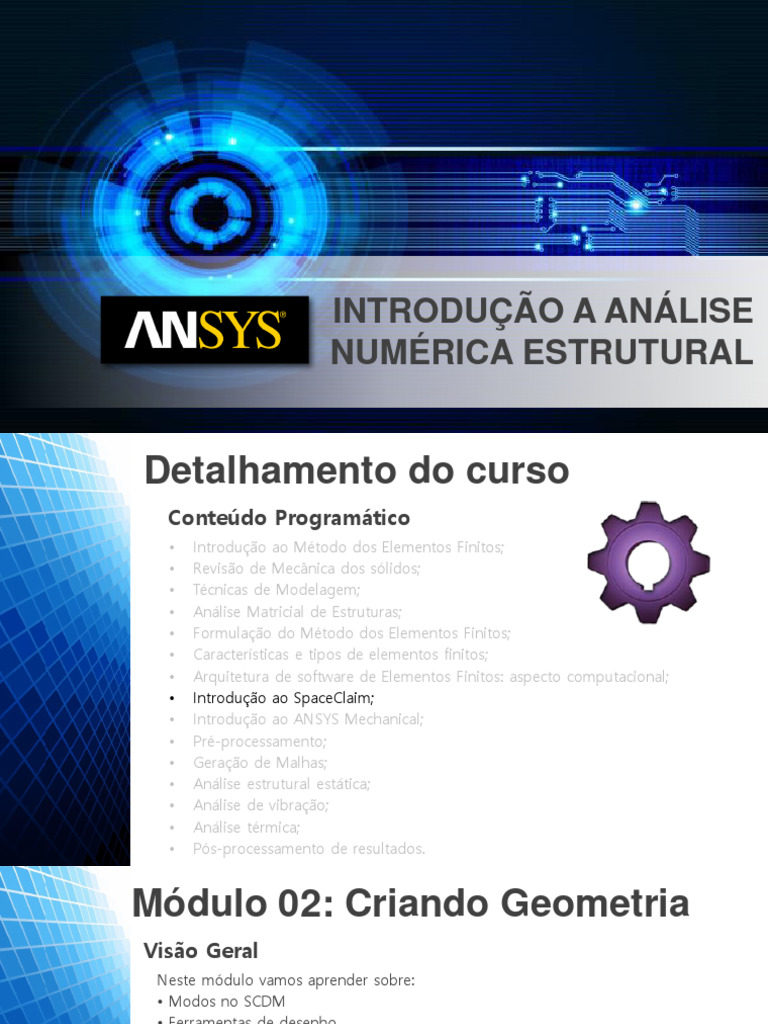

INTRODUÇÃO A ANÁLISE

NUMÉRICA ESTRUTURAL
Detalhamento do curso
Conteúdo Programático
• Introdução ao Método dos Elementos Finitos;
• Revisão de Mecânica dos sólidos;
• Técnicas de Modelagem;
• Análise Matricial de Estruturas;
• Formulação do Método dos Elementos Finitos;
• Características e tipos de elementos finitos;
• Arquitetura de software de Elementos Finitos: aspecto computacional;
• Introdução ao SpaceClaim;
• Introdução ao ANSYS Mechanical;
• Pré-processamento;
• Geração de Malhas;
• Análise estrutural estática;
• Análise de vibração;
• Análise térmica;
• Pós-processamento de resultados.
Módulo 02: Criando Geometria
Visão Geral
Neste módulo vamos aprender sobre:
• Modos no SCDM
• Ferramentas de desenho
• Ferramentas de Modelagem 3D
• Detalhamento
Módulo 02: Criando Geometria
Processo geral
Módulo 02: Criando Geometria
Modos no SpaceClaim Direct Modeler

• 3 modos disponíveis para projetar:


- Modo Esboço
Habilita grade de esboço para criação de
esboço 2D
- Modo Seção
Permite a edição de corpos sólidos e de
superfície, trabalhando com suas arestas e
vértices na visualização de "seção
transversal"
- Modo 3D
Ativa o modo de modelagem 3D para
criar/editar geometria
Módulo 02: Criando Geometria
Criando esboços (1)
Grade de esboço
• Os esboços são criados em uma "Grade de esboço"
• Grade de esboço pode ser criada em:
- Qualquer superfície planar
- Qualquer plano existente
(detalhes sobre a criação do plano discutidos
posteriormente)
- Combinação de quaisquer entidades geométricas
que definem uma superfície planar
• 2 linhas coplanares
• linha e 1 ponto
• Eixos de coordenadas etc.
Módulo 02: Criando Geometria
Criando esboços (2)
Ferramentas de criação de esboços
• Hospeda ferramentas padrão para criar esboços
- Linha
• Single, polyline, linha tangente, linha de construção
- Retângulo
• 2 pontos, 3 pontos
- Círculo
• Centro, 3 pontos - Elipse
- Polígono
- Arco
• Arco tangencial de varredura de 3 pontos
- Spline - Ponto
- Face curva
• Curva de esboço diretamente na face do corpo
• A face não precisa ser plana
Módulo 02: Criando Geometria
Criando esboços (3)
Ferramenta de Linha
Módulo 02: Criando Geometria
Criando esboços (4)
Ferramenta de Linha
Módulo 02: Criando Geometria
Criando esboços (5)
Ferramenta de Linha

Criar curvas de layout


• Criar curvas que não são necessárias imediatamente para gerar objetos 3D
• Curvas criadas são semelhantes a um desenho a lápis feito em design
Módulo 02: Criando Geometria
Dimensionando Esboços
Dimensionamento
• Especifique as dimensões do esboço durante a criação
de esboços
- raio, comprimento, largura
• Use a tecla “Tab” para alternar entre as dimensões
Módulo 02: Criando Geometria
Edição de esboços
Ferramentas de edição de esboço
• Hospeda ferramentas padrão para
edição de esboços
- Fillet / Chanfro
- Offset
- Projeto
- Criar canto
- Trim
- Split
- Bend
- Escala
Módulo 02: Criando Geometria
Mudando para o modo 3D

• Mudar para o modo 3D converte


- Todos os objetos de esboço fechados para corpos de superfície
- Todos os objetos de esboço abertos para curvas
Módulo 02: Criando Geometria
Ferramentas de modelagem - Pull (1)
• Usado para converter esboços em 3D
- Puxar uma linha cria uma superfície
- Puxar uma superfície cria um sólido
• Distorcer ou deformar a geometria existente
• Arraste o objeto selecionado em uma direção escolhida
A ferramenta de puxar está ativa
• Ferramenta multifuncional
- Extrusão, Revolução, Varredura, Deslocamento e Rascunho
- Criar Raios (Fillets), Chanfros ou Extrusão de arestas
– Puxe um ponto para criar linhas
• Vários guias de ferramentas disponíveis para alterar seu
comportamento
Módulo 02: Criando Geometria
Ferramentas de modelagem - Pull (2)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Pull (3)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Pull (4)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Pull (5)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Pull (6)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (1)
Ferramenta Mover
• Ferramenta multifuncional
- Traduzir
- Rotacionar
- Padrão repetitivo
• Mover a alça guia a direção do movimento
- Movimento translacional ao longo de 3
eixos lineares
- Movimento rotacional ao longo de 3
eixos “curvos”
• Arraste o objeto selecionado ao longo do eixo do
manipulador Mover (linear, curvo) para facilitar a
movimentação.
• Distorcer ou deformar a geometria existente
• Várias guias de ferramentas disponíveis para alterar
comportamento da ferramenta
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (2)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (3)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (4)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (5)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (6)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (7)
Agora você pode criar um padrão circular, usando o guia de ferramenta Até na
ferramenta Mover, girando para cima até uma entidade linear passando pela origem
da Alça Mover. Relocalize a alça de movimento para o eixo do cilindro. Em seguida,
escolha a alça de rotação em torno do eixo do cilindro.
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (8)
O Radial Move permite que você selecione o Eixo na Árvore de Estrutura
Módulo 02: Criando Geometria
Ferramentas de modelagem - Mover (9)
O processo de mover os pontos finais Curve/Beam para um único ponto foi
aprimorado
Módulo 02: Criando Geometria
Ferramentas de modelagem - Preenchimento (1)
Ferramenta de preenchimento
• Preencha a região selecionada com
os arredores superfície ou sólido
• Atua como uma ferramenta de “cura
” para remover:
- Raios
- Chanfros
- Furos
- Protrusões
- Depressões

Aviso: Às vezes, uma simples exclusão


após selecionar as entidades pode
substituir a ferramenta Preenchimento
Módulo 02: Criando Geometria
Ferramentas de modelagem - Preenchimento (2)
A ferramenta Preenchimento pode agora ser aplicada para furos em faces ausentes
Módulo 02: Criando Geometria
Ferramentas de modelagem - Preenchimento (3)
Módulo 02: Criando Geometria
Ferramentas de modelagem - Blend
Ferramenta Blend
• Criar transições entre faces,
superfícies, arestas e curvas
Módulo 02: Criando Geometria
Ferramentas de modelagem - Combine
Ferramenta Combine
• Executar operações booleanas
- Adicionar
- Subtrair
• Por padrão, o segundo objeto selecionado atua como cortador para executar a
operação de subtração
- O guia da ferramenta de corte é ativado
uma vez que um corpo é selecionado
• Selecione vários objetos usando Tecla "Ctrl" para adicioná-los
- O guia de ferramentas "Mesclar" fica ativado automaticamente
• Opção para excluir ou reter a região esquerda após a operação de subtração
- O guia de ferramentas "Regiões para remover" é ativado automaticamente após a
operação de subtração
Módulo 02: Criando Geometria
Ferramentas de modelagem - Combine
Módulo 02: Criando Geometria
Ferramentas de modelagem - Split Body (1)
Ferramenta de Dividir Corpo
• Dividir o corpo sólido usando:
- Face
- Plano
- Superfície plana ou cilíndrica
• Corpo da superfície dividida usando
aresta
Módulo 02: Criando Geometria
Ferramentas de modelagem - Split Body (2)
A opção Criar superfícies divididas foi
adicionada. Cria superfícies na
intersecção do alvo e cortador
Módulo 02: Criando Geometria
Ferramentas de modelagem - Split (1)
A ferramenta Split Face agora funciona
em: Arestas, Curvas e Vigas serão
adicionados mais tarde
Ferramenta Face dividida
• Dividir face usando:
- Ponto de corte UV
- Ponto de corte perpendicular
- 2 pontos de corte
- Face
Módulo 02: Criando Geometria
Ferramentas de modelagem - Split (2)
Ferramenta de Divisão de Aresta
Com o guia de ferramentas Split Edge ativo, o cursor muda para indicar que apenas
as arestas são selecionáveis.
A localização da divisão pode ser ajustada por:
• Arrastando a bola amarela
• Inserindo uma porcentagem
• Pressionando a tecla Tab duas vezes e inserindo um comprimento
Módulo 02: Criando Geometria
Ferramentas de Modelagem - Trabalhando no Modo Seção
• Modo de seção ajuda a editar sólidos e superfícies trabalhando com suas arestas em
uma seção transversal
• Útil para modelos complexos que
requer reparo/limpeza de detalhes internos
Módulo 02: Criando Geometria
Ferramentas de Modelagem - Trabalhando no Modo Seção
• Modo de seção ajuda a editar sólidos e superfícies trabalhando com suas arestas em
uma seção transversal
• Útil para modelos complexos que
requer reparo/limpeza de detalhes internos
Módulo 02: Criando Geometria
Ferramentas de Modelagem - Trabalhando no Modo Seção
• Modo de seção ajuda a editar sólidos e superfícies trabalhando com suas arestas em
uma seção transversal
• Útil para modelos complexos que
requer reparo/limpeza de detalhes internos
Módulo 02: Criando Geometria
Detalhamento (1)
Aba de detalhes
• Crie folhas de desenho para o modelo
atual. As visualizações do design são
criadas automaticamente, que podem
ser editadas ou movidas na planilha.
• Folhas de desenho são salvas no seu
projeto.
• Para inserir uma nova folha de
desenho, vá para Arquivo> Novo> Folha
de Desenho
Módulo 02: Criando Geometria
Detalhamento (2)
• Você pode adicionar dimensões, seções
cruzadas,
Visualizações gerais e anotações
• Na árvore de estrutura, expanda "Folhas de
desenho" e, em seguida, "Folha 1" para exibir
as exibições na folha
• Para inserir uma nova exibição geral
- Clique no botão "Geral" nas visualizações
Grupo Ribbon.
- Coloque a caixa de pré-visualização na área
vazia a folha.
- Nota: selecione uma visualização (dentro do
contorno cinza tracejado) e arraste para
movê-la na folha de desenho.
Módulo 02: Criando Geometria
Detalhamento (3)
• Para ver a seção transversal
- Selecione o botão "Seção transversal".
- Selecione a vista 3 (a vista lateral).
- Arraste o mouse sobre a Visualização 1
(a vista frontal). Conforme você move o
mouse, a Visualização 3 deve aparecer
como uma seção cruzada.
- Clique para colocar o plano da seção.
Módulo 02: Criando Geometria
Detalhamento (4)
• Inserir lista de materiais
- Selecione o botão Lista de materiais no
Grupo de fita de anotação.
- Selecione Recuado na lista suspensa.
- Coloque a lista de materiais no canto
da Folhado de desenho.
Módulo 02: Criando Geometria
Detalhamento (5)
• Adicionar anotação
- Você pode adicionar Notas, Dimensões,
Tolerâncias Geométricas, Acabamento de
Superfície, Símbolos de Datum, Marcas
Centralizadas, Linhas Centrais e
Segmentos.
- Use a ferramenta "Selecionar" para sele
cionar o objeto destacado
- Use a ferramenta "Dimensão" para criar
uma dimensão medida.
• Selecione um lado do “suporte” e
depois o de outros.
• Nota: Colocar uma dimensão com uma
referência exibirá o comprimento da
aresta e, com duas referências, exibirá a
distância ou o ângulo entre elas.
- Use a ferramenta Nota para inserir
texto no plano
Módulo 02: Criando Geometria
Resumo
O que aprendemos nesta sessão?
• Quais são os três modos diferentes no SpaceClaim?
• Como desenhar Sketchs no SCDM?
• Quais são as diferentes ferramentas de modelagem 3D e como elas funcionam?
• Como criar uma folha de desenho?
Módulo 02: Criando Geometria
Workshop 2.1 Criando Geometria
Detalhamento do curso
Conteúdo Programático
• Introdução ao Método dos Elementos Finitos;
• Revisão de Mecânica dos sólidos;
• Técnicas de Modelagem;
• Análise Matricial de Estruturas;
• Formulação do Método dos Elementos Finitos;
• Características e tipos de elementos finitos;
• Arquitetura de software de Elementos Finitos: aspecto computacional;
• Introdução ao SpaceClaim;
• Introdução ao ANSYS Mechanical;
• Pré-processamento;
• Geração de Malhas;
• Análise estrutural estática;
• Análise de vibração;
• Análise térmica;
• Pós-processamento de resultados.
FIM

Você também pode gostar
