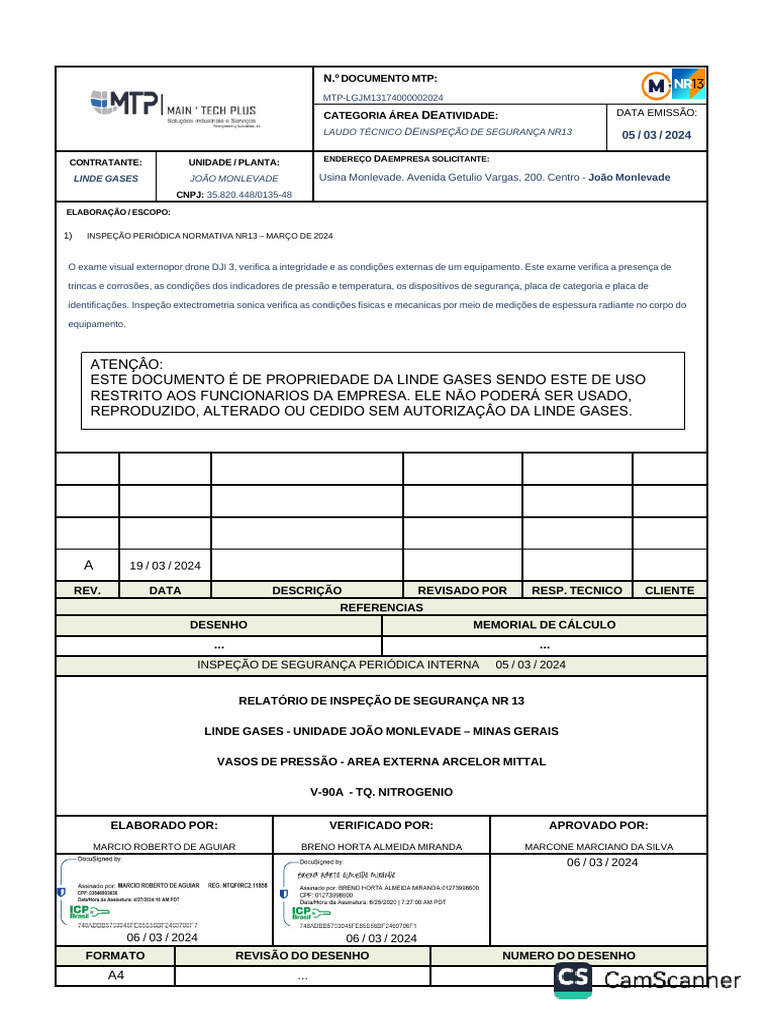

N.
º DOCUMENTO MTP:
MTP-LGJM13174000002024
CATEGORIA ÁREA DEATIVIDADE: DATA EMISSÃO:
LAUDO TÉCNICO DEINSPEÇÃO DE SEGURANÇA NR13 05 / 03 / 2024
ENDEREÇO DAEMPRESA SOLICITANTE:
CONTRATANTE: UNIDADE / PLANTA:
LINDE GASES JOÃO MONLEVADE Usina Monlevade. Avenida Getulio Vargas, 200. Centro - João Monlevade
CNPJ: 35.820.448/0135-48
ELABORAÇÃO / ESCOPO:
1) INSPEÇÃO PERIÓDICA NORMATIVA NR13 – MARÇO DE 2024
O exame visual externopor drone DJI 3, verifica a integridade e as condições externas de um equipamento. Este exame verifica a presença de
trincas e corrosões, as condições dos indicadores de pressão e temperatura, os dispositivos de segurança, placa de categoria e placa de
identificações. Inspeção extectrometria sonica verifica as condições fisicas e mecanicas por meio de medições de espessura radiante no corpo do
equipamento.
ATENÇÂO:
ESTE DOCUMENTO É DE PROPRIEDADE DA LINDE GASES SENDO ESTE DE USO
RESTRITO AOS FUNCIONARIOS DA EMPRESA. ELE NĂO PODERÁ SER USADO,
REPRODUZIDO, ALTERADO OU CEDIDO SEM AUTORIZAÇÂO DA LINDE GASES.
A 19 / 03 / 2024
REV. DATA DESCRIÇÃO REVISADO POR RESP. TECNICO CLIENTE
REFERENCIAS
DESENHO MEMORIAL DE CÁLCULO
... ...
INSPEÇÃO DE SEGURANÇA PERIÓDICA INTERNA 05 / 03 / 2024
RELATÓRIO DE INSPEÇÃO DE SEGURANÇA NR 13
LINDE GASES - UNIDADE JOÃO MONLEVADE – MINAS GERAIS
VASOS DE PRESSÃO - AREA EXTERNA ARCELOR MITTAL
V-90A - TQ. NITROGENIO
ELABORADO POR: VERIFICADO POR: APROVADO POR:
MARCIO ROBERTO DE AGUIAR BRENO HORTA ALMEIDA MIRANDA MARCONE MARCIANO DA SILVA
06 / 03 / 2024
06 / 03 / 2024 06 / 03 / 2024
FORMATO REVISÃO DO DESENHO NUMERO DO DESENHO
A4 ... ...
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
RELATORIO DE INSPEÇÃO DE SEGURANÇA
Informações de Identificação da Empresa
1) Data e Horário da Inspeção:
VIgente Proxima Inspeção
Inspeção externa 05 / 03 / 2024 05 / 03 / 2027
Inspeção interna 04 / 03 / 2023 NA
Inspeção M.E NA
Outros NA
2) Empresa Responsável:
Empresa MAINTECH PLUS SOLUÇÕES INDUSTRIAIS E SERVIÇOS
CNPJ 24.389.252/0001-12
Endereço R. JOSÉ CONSTANTINO DOS SANTOS, 275, DOM SILVÉRIO, BELO HORIZONTE - MG
Inspetor de equipamentos NIII MÁRCIO ROBERTO DE AGUIAR
Registro NTQF0RC2.11858
3) Cliente:
Empresa LINDE GASES - UNIDADE JOÃO MONLEVADE
CNPJ 35.820.448/0135-48
Endereço USINA MONLEVADE. AVENIDA GETULIO VARGAS, 200. CENTRO - JOÃO MONLEVADE
Contato Empresa MARLON JUNIOR
4) Normas de Referencia:
I. Norma Regulamentadora – NR13(ANEXO 1);
II. Norma Regulamentadora – NBR 15575-4_2013;
III. Norma Regulamentadora – NR13(ABNT NBR 15824:2020);
IV. Regulamentadora Brasileira – ABNT NBR 16747.
V. Norma regulamentadora internacional - API 510 E API 570
PREPARADO POR: VERIFICADO 1° NÍVEL: VERIFICADO INSP NÍVEL III: APROVADO POR:
NOME: Marcone Silva NOME: Breno Horta NOME: Marcio Aguiar NOME: Marcone Silva
ENGEN MANUTENÇÃO ENGENHEIRO - PLH INSPETOR EQUIP. ENGEN MANUTENÇÃO
DATA: __/__/____ DATA: __/__/____ DATA: __/__/____ DATA: __/__/____
FORM. REVISAO: DOCUMENTO N°:
A4 A MTP-LGJM13174000002024
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
SUMÁRIO
1) INTRODUÇÃO .....................................................................................................................................................................................
2) IDENTIFICAÇÃO E DADOS DE PROJETO ........................................................................................................................................
3) FLUIDO DE SERVIÇO E CATEGORIA ...............................................................................................................................................
4) INSPEÇÃO VISUAL EXTERNA ...........................................................................................................................................................
5) ENSAIOS E TESTES EXECUTADOS .................................................................................................................................................
6) DOCUMENTOS TÉCNICOS ................................................................................................................................................................
7) SERVIÇOS EXECUTADOS .................................................................................................................................................................
8) RECOMENDAÇÕES ............................................................................................................................................................................
ANEXO A - Relatório de ensaio não destrutivo — Visual externo por Drone DJI Mavic 3E — PREDITIVA n. 0 4655/2024
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
- Inspeção de Segurança –
(Redação dada pela Portaria MTb nº 1.846, de 01 de julho de 2022)
1 - INTRODUÇÃO
Este relatório descreve as condições físicas e os serviços executados no Reservatório “ TANQUE DE NITROGENIO CAT I Fluido NITROGENIO,
N.º 20.0.339, em decorrência da Inspeção de Segurança Externa realizada em 05 de março de 2024 por drone e a medição de espeeura por
expectrometria sonica. Esta "Inspeção Periódica" teve a finalidade de atender aos requisitos determinados pela legislação vigente, aprovado pela
portaria N. 0 1.082, de 18 de dezembro de 2018, em sua Norma Regulamentadora NR-13.
2 - IDENTIFICAÇÃO E DADOS DE PROJETO
Número de Identificação : V-90A - TQ. NITROGENIO
Local de Instalação : AREA EXTERNA ARCELOR MITTAL
Fabricante : NORDON – Industria metalurgicas S.A
Ano de Fabricação : 1982
Código de Projeto / Ano de Edição : ASME VIII SEC DIV 1 – Ed 1980
PMO (Pressão Máxima de Operação) : 16,80 Bar
PMTA (Pressão Máxima de Trabalho Admissível) : 17,00 Kgf / cm³
PTH (Pressão de Teste Hidrostático) : 25,20 Kgf / cm³
Temperatura de projeto : 42 ºC
Temperatura de operação : Ambiente
Volume : 200,0 m ³
Material do costado e tampos : SA 516 70 / SA 516 70
Número do Desenho : 20.0.339/1-D-00
3 - FLUIDO DE SERVIÇO E CATEGORIA
Fluido de Serviço : NITROGÊNIO
Classe de Fluido : C
Grupo Potencial de Risco : 1
Categoria NR-13 : I
Serviço : TQ Armazenamento de Nitrogenio
Peso Cheio com fluido : 270.000 kg
Peso sem fluido : 57.2000 kg
3.1 – SITUAÇÃO DO VASO NA DATA DA INSPEÇÃO
- Em condições normais de operação. Vaso cilíndrico instalado na posição horizontal. Possui tampo direito do tipo plano e tampo esquerdo do
tipo semi-esférico, suportado por berço, do qual não possui isolamento.
3.1 - ESCOPO DA INSPEÇÃO
Analise documental
Exame visual externo por Drone
Verificação dos dispositivos de segurança
3.2 - ANALISE DA DOCUMENTAÇÃO
Registro da ultima inspeção : Ok
Prontuários e livros de anotação : Ok
Desenho esquemático : Ok
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
4 - INSPEÇÃO VISUAL EXTERNA
4.1 - COSTADO DO EQUIPAMENTO - EXAME FEITO POR DRONE
As chapas e a pintura apresentam-se de forma geral em boas condições físicas.
4.2 – CALOTAS INFERIORES E SUPERIORES
As chapas e a pintura apresentam-se de forma geral em boas condições físicas.
4.3 - BOCAIS
Apresentam-se em boas condições físicas, oferecendo resistência satisfatória.
4.4 - CONEXÕES
Apresentam-se em boas condições físicas, oferecendo resistência satisfatória.
4.5 - BASE DE SUSTENTAÇÃO DO EQIUPAMENTO
Apresenta-se em boas condições.
4.6 – PLACA E FAIXA DE IDENTIFICAÇÃO
Possui padrão Messer Gases, porém sem o ano de edição da norma.
4.7 – DISPOSITIVOS DE SEGURANÇA ( PSVs, MANÓMETRO E INDICADOR DE PRESSÃO)
Possui, com calibração e certificação.
4.8 - IDENTIFICAÇÃO DO EQUIPAMENTO (TAG, FLUIDO E CATEGORIA)
Possui.
4.9 - VÁLVULA DE SEGURANÇA
Possui, com calibração e certificação.
Tipo : PSV’s – Valvulas de alivio de pressão
Quantiadade : 2
TAG : PSV 917 / 3778ª
Fabricante : Crosby e Anderson Geenwood
Set Poit : 16,5 Bar
Certificado de calibração : Ok
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
4.10 - ATERRAMENTO ELÉTRICO
Possui.
4.1 1 - ILUMINAÇÃO DO LOCAL
Possui, possibilitando a execução de manobras operacionais com segurança.
4.12 - ILUMINAÇÃO DE EMERGÊNCIA
Possui.
4.13 - SAÍDAS DE EMERGÊNCIA
Possui
4.14 - JUNTAS SOLDADAS
Apresentam-se em boas condições físicas.
4.15 - SISTEMA DE DRENAGEM
Possui dreno manual e automático.
4.16 - TIPO DE TAMPOS
Semi Eliptico
4.17 - EFICIENCIAS DE JUNTAS
CASCO: 1,0 / TAMPOS: 1,0
4.17.1 - RADIOGRAFIA/ GAMAGRAFIA OU PHASED HARRAY DAS JUNTAS
CASCO: Total / TAMPOS: total
4.18 - ESPESSURA DO COSTADO
3.400 mm
4.19 – CATEGORIZAÇÃO DO EQUIPAMENTO (VASO)
Classe : C
Grupo de pontencial Risco : 1
Categoria do equipamento : I
PMTA : 1.608 Mpa
Volume : 200,0 m3
P.V. (Pressão em kPa × Volume em m3 ) : 1.608 × 200 = 321,6
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
5 - ENSAIOS E TESTES EXECUTADOS
5.1 - MEDIÇÃO DE ESPESSURA POR ULTRASSOM VIA ESPETROMETRIA SÔNICA
Efetuado ensaio de medição de espessura por ultrassom no costado, calota superior, calota inferior e bocais/colarinhos A, B e C.
Não foram evidenciadas perdas de espessuras além da mínima requerida pelo equipamento. Os resultados e as variáveis inerentes ao ensaio
encontram-se em anexo (relatório, PREDITIVA n. 0 4655/2024).
6 - DOCUMENTAÇÃO TÉCNICA DO EQUIPAMENTO
6.1 – PRONTUÁRIO
Possui.
6.2 - RELATÓRIOS DE INSPEÇÃO
Possui.
6.3 - LIVRO DE REGISTRO DE SEGURANÇA
Possui.
6.4 - DESENHOS
Possui.
6.5 - MEMORIAL DE CÁLCULO
Não Possui.
7 - SERVIÇOS EXECUTADOS
7.1 - Inspeção visual externa via drone de inspeção
05 / 03 / 2024
7.2 - Preparação da superfície e realização de ensaio não destrutivo conforme procedimento (Medição de espessuras).
Não se Aplica.
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
8 - RECOMENDAÇÕES DA INSPEÇÃO
Providenciar a substituição da faixa de indentificação de categoria do equipamento, inserindo ano de edição da norma de acordo com o memorial "
SH8300M8TR0051" e em conformidade com item [Link] da NR-13. ANEXO
9 - ACOMPANHAMENTO DE ESPESSURAS REMANESCENTES
Calota Calota Espessura
Medições Costado Superior Inferior dos tampos
Espessura mínima medida atual (relatório 25,0mm 25,0mm 24,8mm 16,0mm
PREDITIVA n. 0 3985/2024)
Espessura mínima medida atual (relatório 25,0mm 25,0mm 24,8mm 16,0mm
PREDITIVA n. 0 4655/2024)
25,0mm 25,0mm 24,8mm 16,0mm
NA Espessura mínima requerida (Memorial
Cálculo n. 0 SH8300M8MC0027)
24 Meses 24 Meses 24 Meses 24 Meses
Tempo entre intervalo das medições (ano)
Taxa de Corrosão (mm/ano) 0,02% 0,02% 0,02% 0,02%
Percentual de variação de espessura Vida 20% 20% 20% 20%
residual
Previsão da espessura mínima na próxima NA NA NA
NA
inspeção
Maior que 20
Vida Útil Remanescente anos
2,4 anos 1,6 anos 1,6 anos
9.1 - Costado: Considerando a espessura mínima dos pontos medidos não houve redução de espessura no período avaliado além da mínima
requerida pelo equipamento.
9.2 - Calota Superior: Considerando a espessura mínima dos pontos medidos não houve redução de espessura no período avaliado além da
mínima requerida pelo equipamento.
9.3 - Calota Inferior: Considerando a espessura mínima dos pontos medidos não houve redução de espessura no período avaliado além da
mínima requerida pelo equipamento.
Evidentemente estes valores são válidos somente se não houver mudanças operacionais no equipamento e se o mesmo não for submetido a
condições que possibilite a nucleação de danos localizados.
Esses valores deverão ser reavaliados na próxima inspeção externa, prevista para junho de 2023.
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
10 - CONCLUSÃO
Apos o atendimento ao disposto na norma regulamentadora NR13 do M.T.E, o equipamento a que se
refere o presente relatório de inspeção e diagnose de segurança periodica, teve sua PMTA fixada em
17,0 Kgf/cm², em conformidade com seu projeto de operação, sem qualquer restrição e dentro de sua
pressão de operação de 16,08Bar.
Ocorrendo, alguma eventualidade capaz de comprometer a segurança na opração do equipamento, uma
inspeção extraordinária deverá ser realizada para a confirmação e ou alteração de sua PMTA.
O equipamento encontra-se aprovado quanto à resistência mecânica, estando apto para operar com pressão de operação abaixo do valor da
PMTA.
Obedecer aos prazos máximos de inspeção informados na tabela abaixo:
ITEM INSPEÇÃO INICIAL INSPEÇÃO PERIÓDICA PRÓXIMA INSPEÇÃO
Inspeção Externa 05 de março de 2024 05 de março de 2027
Inspeção Interna 05 de março de 2025 Programar OVELARLL
10.1 - RECOMENDAÇÕES TÉCNICAS
- Recomendamos sempre dar continuidade ao planejamento de inspeções periodicas;
- Semper anotar no livro de registro de segurança, todas as ocorremcias passiveis de comprometer a segurança na operação do mesmo e ou
qualquer atividade manutentiva e as futras inspeções;
- Toda e qualquer operação do equipamento, deverá ser efetuada somente por profissional devidamente habilitado e qualificado e em
conformidade com norma Nr13;
- Manter os instrumentos de monitoramento, controle e segurança devidamente calibrados e aferidos, sempre atentando aos prazos de validade
dos mesmos.
11 - EQUIPE TÉCNICA
MARCONE MARCIANO DA SILVA BRENO HORTA ALMEIDA MIRANDA
MATRÍCULA 05 MATRÍCULA 06
GERENTE DE ENGENHARIA E CONFIABILIDADE ENGENHEIRO DE CONFIABILIADDE - PLH
CREA MG 241671/D CREA Nº MG-84815/D
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
João Molevade, 05 de Março de 2024
Realizada a “Inspeção de Segurança Periódica Interna” no dia 05 de Março de 2024 que teve a
finalidade de atender os requisitos determinador pela NR 13. A inspeção não constatou irregularidades que
impessão o vaso de pressão identficado como “V-90A” a operar com uma pressão igual ou menor que a sua
PMTA (Pressão Máxima de Trabalho Admissível) que é de 17,00 Kgf / cm2 (1,667 MPa).
O “Relatório de Inspeção” n.º “MTP - LGJM13174000002024” mostra detalhadamente a inspeção
realizada.
Deverão ser observadas as “Recomendações de Segurança” citados no relatorio e suas
providencias deverão ser tomadas.
O equipamento foi considerado apto e liberado para operação.
______________________________ ______________________________ ______________________________
MARCIO ROBERTO DE AGUIAR BRENO HORTA ALMEIDA MIRANDA MARCONE MARCIANO DA SILVA
Inspetor de Equipamentos NIII ENGENHEIRO DE CONFIABILIADDE – PLH GERENTE DE ENGENHARIA E CONFIABILIDADE
REG. NTQF0RC2.11858 MATRÍCULA 06 MATRÍCULA 05
CREA Nº MG-84815/D CREA MG 241671/D
CREA / MG – MTP 88779/A
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
ANEXO R – Relatório Foto gráfico do Projeto
FOTO 01 – VISÃO FRONTAL DO EQUIPAMENTO FOTO 02 – VISÃO TAG E CAT DO EQUIPAMENTO
FOTO 03 – VISÃO ATERRAMENTO DO EQUIPAMENTO FOTO 04 – VISÃO LATERAL DO EQUIPAMENTO
FOTO 05 – VISÃO INFERIOR DO EQUIPAMENTO FOTO 05 – VISÃO DISP. SEGURANÇA DO EQUIPAMENTO
Relatório:
TIPO DE DOCUMENTO Data:
RELATÓRIO DE INSPEÇĂO NR13 Ref: MTP-LGJM13174000002024
Anexos: ref. SH8300M8TR0051
Faixa
Placa
