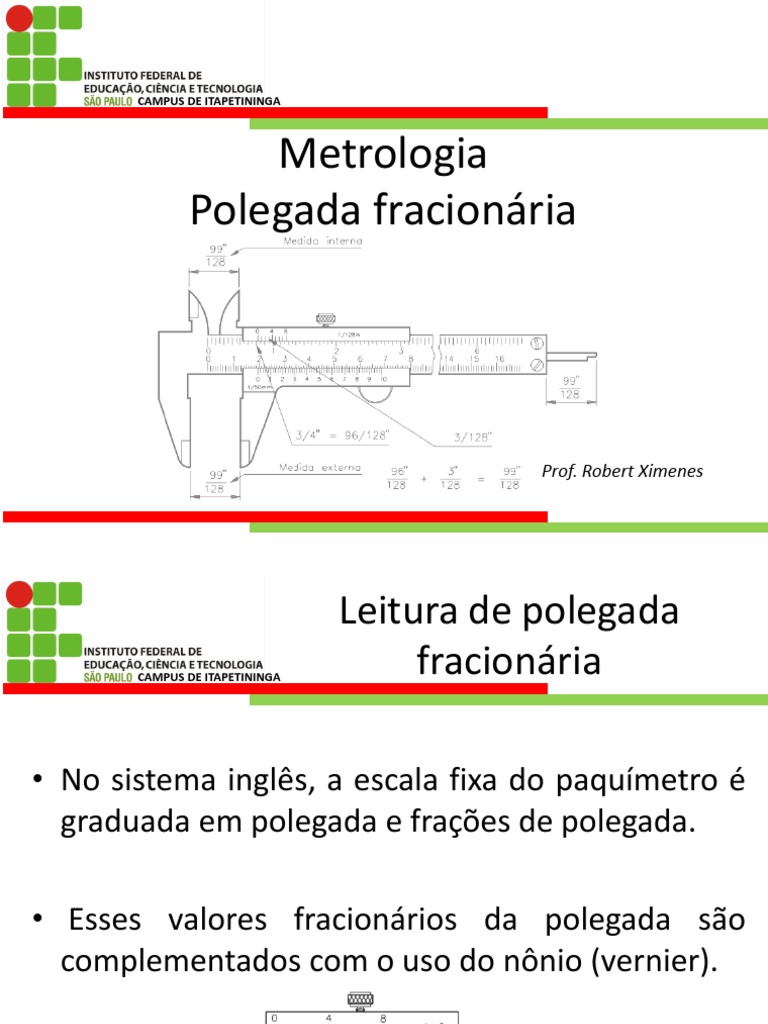

CAMPUS DE ITAPETININGA

Metrologia
Polegada fracionária

Prof. Robert Ximenes

 Leitura de polegada
CAMPUS DE ITAPETININGA
fracionária

• No sistema inglês, a escala fixa do paquímetro é

graduada em polegada e frações de polegada.

• Esses valores fracionários da polegada são

complementados com o uso do nônio (vernier).
 Cálculo de resolução
CAMPUS DE ITAPETININGA
 Exemplo de cálculo (para o
CAMPUS DE ITAPETININGA
caso de medida em mm)
 Resolução do paquímetro
CAMPUS DE ITAPETININGA
em polegada
• Resolução
 Sendo assim...
CAMPUS DE ITAPETININGA
 Portanto:
CAMPUS DE ITAPETININGA
 Exemplo
CAMPUS DE ITAPETININGA

12 3
16 128

99/128

99/128
 Vamos praticar um
CAMPUS DE ITAPETININGA
pouco...

1" 3/16 + 5/128 = 1" 29/128

 Vamos praticar um
CAMPUS DE ITAPETININGA
pouco...

Leitura na escala fixa: 1”;

 Vamos praticar um
CAMPUS DE ITAPETININGA
pouco...

Leitura na escala fixa: 1”;

Leitura na escala fração: 3/16”;
 Vamos praticar um
CAMPUS DE ITAPETININGA
pouco...

Leitura na escala fixa: 1”;

Leitura na escala fração: 3/16”;
Leitura no nônio: 5/128” ;
 Vamos praticar um
CAMPUS DE ITAPETININGA
pouco...

Leitura na escala fixa: 1”;

Leitura na escala fração: 3/16”;
Leitura no nônio: 5/128” ;
Leitura = 1” + 24/128” + 5/128”
Leitura = 1” + 29/128” = 1 29/128”
 Mais um...
CAMPUS DE ITAPETININGA

Observação: as frações devem sempre ser simplificadas!

 Mais um...
CAMPUS DE ITAPETININGA

Leitura na escala fixa: 0”;

Observação: as frações devem sempre ser simplificadas!

 Mais um...
CAMPUS DE ITAPETININGA

Leitura na escala fixa: 0”;

Leitura na escala fração: 1/16”;

Observação: as frações devem sempre ser simplificadas!

 Mais um...
CAMPUS DE ITAPETININGA

Leitura na escala fixa: 0”;

Leitura na escala fração: 1/16”;
Leitura no nônio: 6/128” ;

Observação: as frações devem sempre ser simplificadas!

 Mais um...
CAMPUS DE ITAPETININGA

Leitura na escala fixa: 0”;

Leitura na escala fração: 1/16”;
Leitura no nônio: 6/128” ;
Leitura = 0” + 8/128” + 6/128”
Leitura = 0” + 14/128” = 7/64”

Observação: as frações devem sempre ser simplificadas!

 Procedimentos de
CAMPUS DE ITAPETININGA
medida
• Percebe-se que medir em polegada fracionária
exige operações matemáticas. Para facilitar a
leitura desse tipo de medida, recomenda-se
os seguintes procedimentos:
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
 Lembrando do nônio...
CAMPUS DE ITAPETININGA
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
• Exemplo de medição utilizando os passos.
• 1° passo: verificar onde o zero do nônio coincide.
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
• 2° passo: verificar onde coincide o zero do
nônio e anotar a fração do nônio.
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
• 3° passo: contar quantas divisões na escala
fixa existem antes do zero do nônio.
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
• 4° passo: escolher a fração da escala fixa com
base na medida feita no nônio.
 Procedimentos de
CAMPUS DE ITAPETININGA
medida
• 5° passo – Multiplique o número de divisões
da escala fixa (3º passo) pelo numerador da
fração escolhida (4º passo). Some com a
fração do nônio (2º passo) e faça a leitura
final.
 Vamos praticar...
CAMPUS DE ITAPETININGA

• Realizar os passos para a medida mostrada

abaixo:

2.67/128
 Vamos praticar...
CAMPUS DE ITAPETININGA

• Realizar os passos para a medida mostrada

abaixo:

2” + 8/16” + 3/128”
 Vamos praticar...
CAMPUS DE ITAPETININGA

• Realizar os passos para a medida mostrada

abaixo:
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

0.1/32 0.1/8
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

10.1/16 1.11/64
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

0.59/128 0.3/16
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

1.19/64 4.79/128
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

4.33/128 0.57/64
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

2.119/128 5.27/128
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

0.39/64 1.17/32
 Exercícios
CAMPUS DE ITAPETININGA

• Leia cada uma das medidas em polegada fracionária

e escreva a medida na linha abaixo de cada desenho.

7.7/64 8.85/128
 Referências
CAMPUS DE ITAPETININGA

• Telecurso 2000. Metrologia. São Paulo.
