Modulo 3 – Mapeamento

Aula 2:

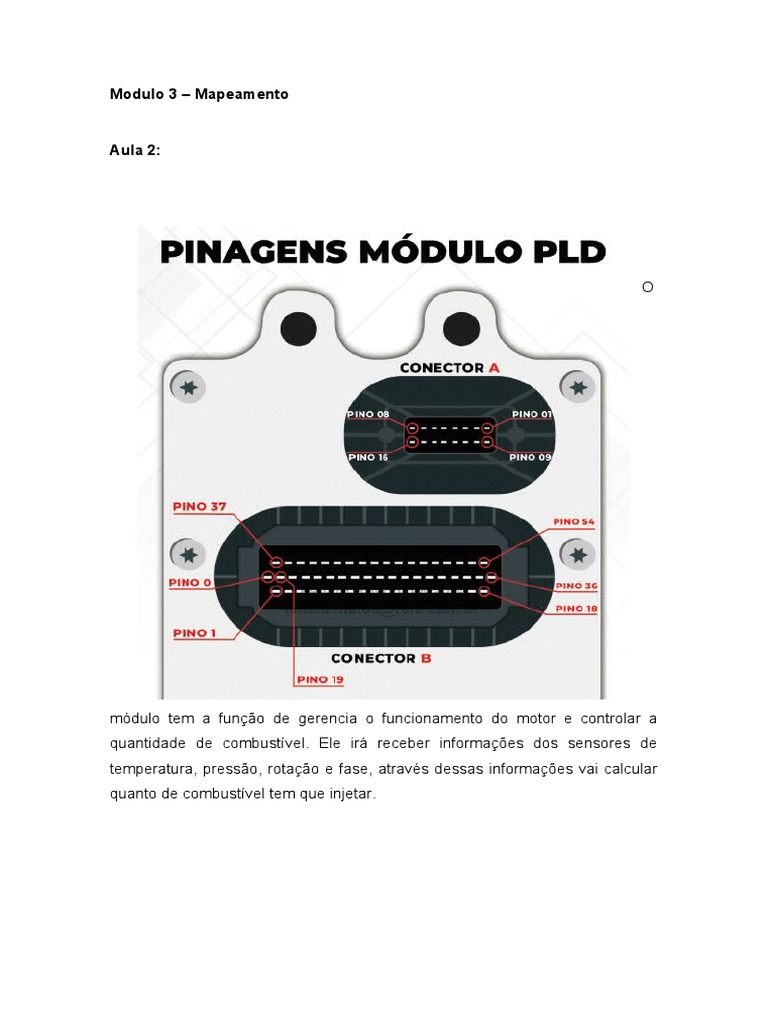

módulo tem a função de gerencia o funcionamento do motor e controlar a

quantidade de combustível. Ele irá receber informações dos sensores de
temperatura, pressão, rotação e fase, através dessas informações vai calcular
quanto de combustível tem que injetar.
Aula 3: Unidade injetora 1

Ligação do gerador de sinal

O fio verde é o sinal de rotação ele deve ser ligado no pino 19 que é o
segundo pino da fileira do meio, já o fio branco é o sensor de fase ele deve ser
ligado no pino 20 que é o terceiro pino da fileira do meio.

Circuito da unidade injetora 1

 O Pino 54 é responsável por acionar a unidade de injetora 1, esse pino
recebe sinal da saída do MOSFET.
OBS: Sabemos que o pino 54 é responsável por acionar a unidade
injetora 1 devido sua trilha está ligada a saída do MOSFET. O Terminal gate do
Mosfet e o de entrada de sinal, já o source e o de saída de sinal.

Testando um MOSFET:

Valor entre source

e dreno:

300 a 800
 Valor entre source
e gate:

300 a 800

OBS: Também verificar se o componente está em curto, e o pino do meio

(Dreno) recebe 24V, direto para alimentar o driver do MOSFET.
 Testando um transistor sem saber seu tipo:

Verificar se o componente está em curto, ao colocar as ponteiras uma em

cada terminal do mesmo, o sinal sonoro do multímetro não pode ser ativado.
Verificar se o componente está aberto, basta fazer medições entre os
pinos do transistor, pelo menos uma possibilidade deve apresentar valor igual a
de um diodo. E também é necessário checar qual pino está ligado ao GND da
placa para identificar a pinagem do transistor, sendo assim podemos identificar
qual é a entrada, saída e o GND, para fazer esse teste basta colocar uma
ponta de prova do multímetro em um ponto de GND da placa, e a outra ponta
colocar em algum terminal do transistor, quando o terminal for o negativo ira
acionar o sinal sonoro do multímetro.
Também é necessário realizar o teste de continuidade do pino de entrada
do transistor com os CI’s, para identificar qual componente está enviando sinal
para a entrada do transistor.

O
Pino de

entrada do transistor recebe sinal do último pino do lado esquerdo do

processador TEMIC.
Testes com o modulo em funcionamento:

Realizar a medição de tensão no pino de saída do MOSFET, essa tensão fica

variando entre 00.1 há 00.8V. Lembrando que a ponta preta do multímetro
pode ser colocada diretamente no negativo da fonte. E também é necessário
realizar a medição no pino de saída do MOSFET com o osciloscópio para
verificar se o sinal está defasado.

Interferencia das unidades injetoras 2 e 3. Lembrando que as unidades

Injetoras 1,2 e 3 são um banco. Já as unidades 4, 5 e 6 são outro banco.

Tambem é necessário realizar a medição da tensão do terminal

dreno que nesse caso deve apresentar 24V.

E também é preciso realizar o teste de tensão no pino de entrada do Mosfet,

nesse caso a tensão fica variando entre 00.1 já 00.5, depois do teste com o
multímetro realizamos o mesmo teste com o oscilocopio para verificar se o
sinal está defasado.
 Realizar o teste de medição de tensão na saída do
transistor, a tensão também varia entre 00.1 há 00.5v, após o teste com o multimetro realizar
o mesmo com o osciloscopio.
 Também realizar o teste de tensão na entrada do transistor, que deve apresentar um valor de
4.8v aproximadamente. Realizar o memso teste com o osciloscopio

Acionamento da unidade injetora

Realizar o teste de tensão no pino do processador responsável pro acionar a

unidade injetora, também deve apresentar um tensão de 4.8 aproximadamente.
Realizar o mesmo teste com o oscilocopio.
 O Sinal amarelo é do pino 54 do modulo já o verde e o
sinal que sai do ultimo pino do lado esquerdo processador responsável por
acionar a unidade injetora 1.

Aula 4: Unidade injetora 2

O Pino responsável por acionar a unidade injetora 2 é o

pino 47 do bocal
 O MOSFET responsável por acionar a unidade injetora 2 é o terceiro da
esquerda para direita.

Circuito da unidade injetora 2, realizar os mesmos testes da

unidade injetora 1.
 O Segundo pino da parte de baixo do processador é
responsável por acionar a unidade injetora 2.

Aula 5: Unidade injetora 3

O Pino responsável por acionar a unidade injetora 3 é
o pino 53. O segundo MOSFET da esquerda para a direita é responsável por
acionar a unidade injetora 3.
 Responsavel por fazer a alimentação dos drivers do circuito dos
injetores.
Circuito responsável por acionar a unidade injetora 3

O Primeiro pino da parte de

baixo é responsável por enviar sinal até a entrada do transistor. Os testes dos
componentes são os mesmos da unidade injetora 1.
Aula 6: unidade injetora 4

O Pino 38 é responsável por acionar a unidade injetora 4

 O Pino que manda sinal para a entra do transistor é quarto
da parte de baixo

Circuito da unidade 4
Aula 7: Unidade injetora 5

O Pino responsável por acionar a unidade 5 é o pino 45

 Circuito da unidade 5

Aula 8: Unidade injetora 6

O Pino responsável por fazer o acionamento da unidade injetora 6 é o pino 44

 Circuito da unidade 6

O sexto pino da parte de baixo e responsável por enviar sinal

até o transistor.
 Aula 9: Banco das unidades 1

O Pino 16 é responsável por fazer o acionamento do banco das

unidades 1, é o pino 9 é o responsável por fazer o acionamento do banco das
unidades 2. Tem a função de controlar a carga para acionar o conjunto das unidades
 Para testar esse componente devemos colocar o multímetro
na escala de continuidade, e colocar a ponta de prova vermelha no terminal
esquerdo, e a preta na carcaça do componente, após fazer esse teste devemos
manter a ponta de prova preta na carcaça e invetermos a posição da ponteira
vermelha colocando no terminal da direita do componente, em ambos os testes
os valores devem apresentar entre 300 há 800.
 O Pino do meio esá ligado ao pino 16 do bocal, já o pino da
direita o source é o GND, para conferir basta colocar o multímetro na escala de
continuidade e em uma das ponteiras deixa no pino 9 do bocal que é o GND e
a outra ponteira em cima do terminal do componente, após colocar ambas as
ponteiras o sinal sonoro do multímetro irá acionar, já o outro terminal está
conectado resistor de resistência 47 que está conectado ao ci e transistor.
Realizar os testes no transistor.
 Realizar a medição do terminal do meio com multímetro e
osciloscpio, deve apresentar um valor proxmo de 24v.

Realizar a medição do pino gate do transistor

 Medir o sinal do resistor deve apresentar o mesmo
que do pino de entrada do Mosfet.

Medir o sinal da saída do transistor.

 Medir o sinal de entrada do transistor

Teste com o simulador

Aula 10: Banco das unidades 2

O pino responsável por acionar o banco das unidades 2 é o pino 9.
