– CFHP 2019

TELECOMUNICAÇÕES

TELECOMUNICAÇÕES
Organizador: Major PM George Fragoso de Andrade

1
 TELECOMUNICAÇÕES

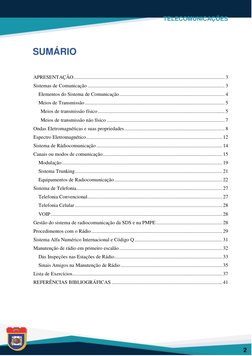

SUMÁRIO

APRESENTAÇÃO ....................................................................................................................... 3
Sistemas de Comunicação ............................................................................................................ 3
Elementos do Sistema de Comunicação ................................................................................... 4
Meios de Transmissão .............................................................................................................. 5
Meios de transmissão físico .................................................................................................... 5
Meios de transmissão não físico ............................................................................................. 7
Ondas Eletromagnéticas e suas propriedades ............................................................................... 8
Espectro Eletromagnético ........................................................................................................... 12
Sistema de Rádiocomunicação ................................................................................................... 14
Canais ou modos de comunicação .............................................................................................. 15
Modulação .............................................................................................................................. 19
Sistema Trunking .................................................................................................................... 21
Equipamentos de Radiocomunicação ..................................................................................... 22
Sistema de Telefonia................................................................................................................... 27
Telefonia Convencional .......................................................................................................... 27
Telefonia Celular .................................................................................................................... 28
VOIP ....................................................................................................................................... 28
Gestão do sistema de radiocomunicação da SDS e na PMPE .................................................... 28
Procedimentos com o Rádio ....................................................................................................... 29
Sistema Alfa Numérico Internacional e Código Q ..................................................................... 31
Manutenção de rádio em primeiro escalão ................................................................................. 32
Das Inspeções nas Estações de Rádio..................................................................................... 33
Sinais Amigos na Manutenção de Rádio ................................................................................ 35
Lista de Exercícios...................................................................................................................... 37
REFERÊNCIAS BIBLIOGRÁFICAS ....................................................................................... 41

2
 TELECOMUNICAÇÕES

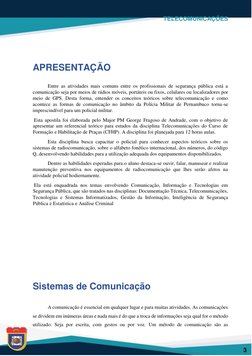

APRESENTAÇÃO
Entre as atividades mais comuns entre os profissionais de segurança pública está a
comunicação seja por meios de rádios móveis, portáteis ou fixos, celulares ou localizadores por
meio de GPS. Desta forma, entender os conceitos teóricos sobre telecomunicação e como
acontece as formas de comunicação no âmbito da Polícia Militar de Pernambuco torna-se
imprescindível para um policial militar.
Esta apostila foi elaborada pelo Major PM George Fragoso de Andrade, com o objetivo de
apresentar um referencial teórico para estudos da disciplina Telecomunicações do Curso de
Formação e Habilitação de Praças (CFHP). A disciplina foi planejada para 12 horas aulas.
Esta disciplina busca capacitar o policial para conhecer aspectos teóricos sobre os
sistemas de radiocomunicação, sobre o alfabeto fonético internacional, dos números, do código
Q, desenvolvendo habilidades para a utilização adequada dos equipamentos disponibilizados.
Dentre as habilidades esperadas para o aluno destaca-se ouvir, falar, manusear e realizar
manutenção preventiva nos equipamentos de radiocomunicação que lhes serão afetos na
atividade policial hodiernamente.
Ela está enquadrada nos temas envolvendo Comunicação, Informação e Tecnologias em
Segurança Pública, que são tratados nas disciplinas: Documentação Técnica, Telecomunicações,
Tecnologias e Sistemas Informatizados, Gestão da Informação, Inteligência de Segurança
Pública e Estatística e Análise Criminal

Sistemas de Comunicação

A comunicação é essencial em qualquer lugar e para muitas atividades. As comunicações

se dividem em inúmeras áreas e nada mais é do que a troca de informações seja qual for o método
utilizado. Seja por escrita, com gestos ou por voz. Um método de comunicação são as

3
 TELECOMUNICAÇÕES

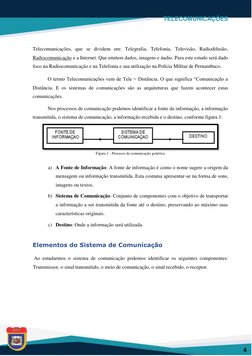

Telecomunicações, que se dividem em: Telegrafia, Telefonia, Televisão, Radiodifusão,

Radiocomunicação e a Internet. Que emitem dados, imagens e áudio. Para este estudo será dado
foco na Radiocomunicação e na Telefonia e sua utilização na Polícia Militar de Pernambuco.

O termo Telecomunicações vem de Tele = Distância. O que significa “Comunicação a

Distância. E os sistemas de comunicações são as arquiteturas que fazem acontecer estas
comunicações.

Nos processos de comunicação podemos identificar a fonte da informação, a informação

transmitida, o sistema de comunicação, a informação recebida e o destino, conforme figura 1:

Figura 1 - Processo de comunicação genérico

a) A Fonte de Informação: A fonte de informação é como o nome sugere a origem da

mensagem ou informação transmitida. Esta costuma apresentar-se na forma de sons,
imagens ou textos.

b) Sistema de Comunicação: Conjunto de componentes com o objetivo de transportar

a informação a ser transmitida da fonte até o destino, preservando ao máximo suas
características originais.

c) Destino: Onde a informação será utilizada.

Elementos do Sistema de Comunicação

Ao estudarmos o sistema de comunicação podemos identificar os seguintes componentes:

Transmissor, o sinal transmitido, o meio de comunicação, o sinal recebido, o receptor.

4
 TELECOMUNICAÇÕES

Figura 2 - Representação de um sistema de comunicação

a) Transmissor: O transmissor (Tx) tem a finalidade de transformar a informação nele

aplicada em um sinal adequado para vencer a distância que o separa do receptor.

b) Meio de Transmissão: O meio de transmissão é responsável pelo transporte do sinal

do transmissor até o receptor, sendo, com certeza, o elemento que, isoladamente,
exerce maior influência sobre o desempenho de um sistema de comunicação –
determinando, inclusive, o tipo de transmissor e receptor utilizados.

c) Receptor: Ao receptor (Rx) cabe a tarefa de resgatar informação presente no sinal

recebido e devolver-lhe o formato original (decodificar).

Meios de Transmissão

Os sistemas de comunicação utilizam meios de transmissão para o envio das informações,

estes meios podem ser de dois tipos: meios físicos e meios não-físicos.

Pode-se conceituar meio de transmissão como todo suporte que transporta as informações
entre o transmissor e o receptor.

Meios de transmissão físico

Meio também conhecido como guiado ou via cabo, que utiliza cabo condutor, chamado
de linha de transmissão. Possui as seguintes características:

• Confiabilidade excelente;
• Pouca flexibilidade para ampliação (cuidadoso projeto);

5
 TELECOMUNICAÇÕES

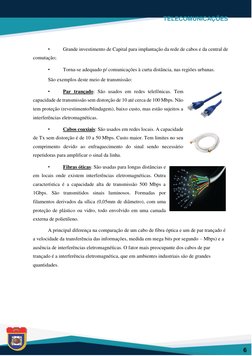

• Grande investimento de Capital para implantação da rede de cabos e da central de

comutação;

• Torna-se adequado p/ comunicações à curta distância, nas regiões urbanas.

São exemplos deste meio de transmissão:

• Par trançado: São usados em redes telefônicas. Tem

capacidade de transmissão sem distorção de 10 até cerca de 100 Mbps. Não
tem proteção (revestimento/blindagem), baixo custo, mas estão sujeitos a
interferências eletromagnéticas.

• Cabos coaxiais: São usados em redes locais. A capacidade

de Tx sem distorção é de 10 a 50 Mbps. Custo maior. Tem limites no seu
comprimento devido ao enfraquecimento do sinal sendo necessário
repetidoras para amplificar o sinal da linha.

• Fibras óticas: São usadas para longas distâncias e

em locais onde existem interferências eletromagnéticas. Outra
característica é a capacidade alta de transmissão 500 Mbps a
1Gbps. São transmitidos sinais luminosos. Formadas por
filamentos derivados da sílica (0,05mm de diâmetro), com uma
proteção de plástico ou vidro, todo envolvido em uma camada
externa de polietileno.

A principal diferença na comparação de um cabo de fibra óptica e um de par trançado é

a velocidade da transferência das informações, medida em mega bits por segundo – Mbps) e a
ausência de interferências eletromagnéticas. O fator mais preocupante dos cabos de par
trançado é a interferência eletromagnética, que em ambientes industriais são de grandes
quantidades.

6
 TELECOMUNICAÇÕES

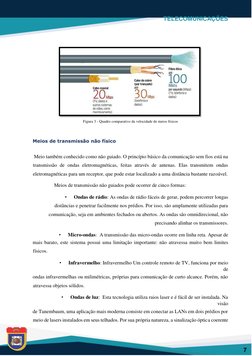

Figura 3 - Quadro comparativo da velocidade de meios físicos

Meios de transmissão não físico

Meio também conhecido como não guiado. O princípio básico da comunicação sem fios está na
transmissão de ondas eletromagnéticas, feitas através de antenas. Elas transmitem ondas
eletromagnéticas para um receptor, que pode estar localizado a uma distância bastante razoável.

Meios de transmissão não guiados pode ocorrer de cinco formas:

• Ondas de rádio: As ondas de rádio fáceis de gerar, podem percorrer longas

distâncias e penetrar facilmente nos prédios. Por isso, são amplamente utilizadas para
comunicação, seja em ambientes fechados ou abertos. As ondas são omnidirecional, não
precisando alinhar os transmissores.

• Micro-ondas: A transmissão das micro-ondas ocorre em linha reta. Apesar de

mais barato, este sistema possui uma limitação importante: não atravessa muito bem limites
físicos.

•
Infravermelho: Infravermelho Um controle remoto de TV, funciona por meio
de
ondas infravermelhas ou milimétricas, próprias para comunicação de curto alcance. Porém, não
atravessa objetos sólidos.

• Ondas de luz: Esta tecnologia utiliza raios laser e é fácil de ser instalada. Na
visão
de Tanembaum, uma aplicação mais moderna consiste em conectar as LANs em dois prédios por
meio de lasers instalados em seus telhados. Por sua própria natureza, a sinalização óptica coerente

7
 TELECOMUNICAÇÕES

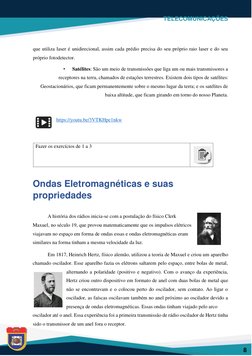

que utiliza laser é unidirecional, assim cada prédio precisa do seu próprio raio laser e do seu
próprio fotodetector.

• Satélites: São um meio de transmissões que liga um ou mais transmissores a

receptores na terra, chamados de estações terrestres. Existem dois tipos de satélites:
Geostacionários, que ficam permanentemente sobre o mesmo lugar da terra; e os satélites de
baixa altitude, que ficam girando em torno do nosso Planeta.

https://youtu.be/3VTKHpe1nkw

Fazer os exercícios de 1 a 3

Ondas Eletromagnéticas e suas

propriedades

A história dos rádios inicia-se com a postulação do físico Clerk

Maxuel, no século 19, que provou matematicamente que os impulsos elétricos
viajavam no espaço em forma de ondas essas e ondas eletromagnéticas eram
similares na forma tinham a mesma velocidade da luz.

Em 1817, Heinrich Hertz, físico alemão, utilizou a teoria de Maxuel e criou um aparelho
chamado oscilador. Esse aparelho fazia os elétrons saltarem pelo espaço, entre bolas de metal,
alternando a polaridade (positivo e negativo). Com o avanço da experiência,
Hertz criou outro dispositivo em formato de anel com duas bolas de metal que
não se encontravam e o colocou perto do oscilador, sem contato. Ao ligar o
oscilador, as faíscas oscilavam também no anel próximo ao oscilador devido a
presença de ondas eletromagnéticas. Essas ondas tinham viajado pelo arco
oscilador até o anel. Essa experiência foi a primeira transmissão de rádio oscilador de Hertz tinha
sido o transmissor de um anel fora o receptor.

8
 TELECOMUNICAÇÕES

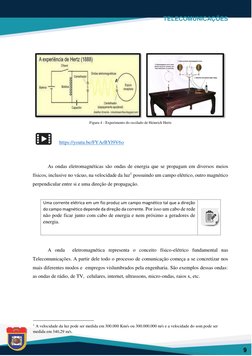

Figura 4 - Experimento do oscilado de Heinrich Hertz

https://youtu.be/FYArBYl9V6 o

As ondas eletromagnéticas são ondas de energia que se propagam em diversos meios

físicos, inclusive no vácuo, na velocidade da luz1 possuindo um campo elétrico, outro magnético
perpendicular entre si e uma direção de propagação.

Uma corrente elétrica em um fio produz um campo magnético tal que a direção
do campo magnético depende da direção da corrente. Por isso um cabo de rede
não pode ficar junto com cabo de energia e nem próximo a geradores de
energia.

A onda eletromagnética representa o conceito físico-elétrico fundamental nas

Telecomunicações. A partir dele todo o processo de comunicação começa a se concretizar nos
mais diferentes modos e empregos vislumbrados pela engenharia. São exemplos dessas ondas:
as ondas de rádio, de TV, celulares, internet, ultrassons, micro-ondas, raios x, etc.

1
A velocidade da luz pode ser medida em 300.000 Km/s ou 300.000.000 m/s e a velocidade do som pode ser
medida em 340,29 m/s.

9
 TELECOMUNICAÇÕES

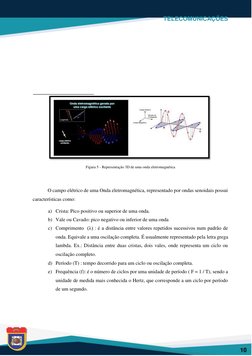

Figura 5 - Representação 3D de uma onda eletromagnética

O campo elétrico de uma Onda eletromagnética, representado por ondas senoidais possui
características como:

a) Crista: Pico positivo ou superior de uma onda.

b) Vale ou Cavado: pico negativo ou inferior de uma onda
c) Comprimento (λ) : é a distância entre valores repetidos sucessivos num padrão de
onda. Equivale a uma oscilação completa. É usualmente representado pela letra grega
lambda. Ex.: Distância entre duas cristas, dois vales, onde representa um ciclo ou
oscilação completo.
d) Período (T) : tempo decorrido para um ciclo ou oscilação completa.
e) Frequência (f): é o número de ciclos por uma unidade de período ( F = 1 / T), sendo a
unidade de medida mais conhecida o Hertz, que corresponde a um ciclo por período
de um segundo.

10
 TELECOMUNICAÇÕES

Figura 6 - Características de uma onda senoi dal

Figura 7 - Representação das oscilações

O comprimento de onda é igual à velocidade da onda dividida pela frequência da onda.

Quando se lida com radiação eletromagnética no vácuo, essa velocidade é igual à velocidade da
luz 'c', para sinais (ondas) no ar, essa velocidade é a velocidade na qual a onda viaja.
λ = comprimento de onda de uma onda sonora ou onda eletromagnética.

c = velocidade da luz no vácuo = 299.792,458 km/s ~ 300.000 km/s =

300.000.000 m/s.

f = frequência da onda 1/s = Hz.

O comprimento de onda λ tem uma relação inversa com a frequência. Ou seja, quanto
maior a frequência, menor será o comprimento e quanto menor a frequência, será maior o
comprimento.

As frequências mais comuns podem ser medidas em: Hz, KHz, MHz e GHz, podendo
encontrar THz, cujas relações de grandezas segue na tabela 1:

11
 TELECOMUNICAÇÕES

Tabela 1 - Unidades de medida frequências

1 KHz 1 000 Hz 1 x 103 Hz
1 MHz 1 000 KHz 1 x 106 Hz
1 Ghz 1 000 MHz 1 x 109 Hz
1 THz 1 000 GHz 1 x 1012 Hz

https://youtu.be/_GjgvjyjNDc

Fazer os exercícios de 4 a 6

Espectro Eletromagnético

O espectro eletromagnético é definido como sendo o intervalo que contém todas as

radiações eletromagnéticas que vão desde as ondas de rádio, as micro-ondas, o infravermelho, os
raios ultravioletas, os raios X, a radiação gama até a luz visível ao olho humano.

Este intervalo é formado por ondas eletromagnéticas das mais diferentes frequências e
amplitudes2 sendo geradas de modo aleatório pelos mais diversos corpos encontrados na
natureza, ou de modo artificial pelos objetos e equipamentos criados pelo homem.

2
Quanto maior a frequência de radiação maior é a energia que lhe está associada e menor será a
interferência de fenômenos atmosférico, devido ao fato das ondas terem menor comprimento.

12
 TELECOMUNICAÇÕES

Figura 8 - Espectro Eletromagnético

A figura 8 representa as faixas de radiação do espectro eletromagnético. A primeira linha

representa os comprimentos das ondas, a segunda representa as frequências da radiação e a última
linha uma comparação entre as ondas e objetos do mundo real.

As ondas eletromagnéticas de baixas frequências até cerca de 10 9 Hz, são denominadas

de ondas de rádio. São conhecidas dessa forma porque são utilizadas para fazer as transmissões
das estações de rádio. Na realidade as ondas de rádio tem frequências que segundo a figura 8
podem variar de 106 a 1010, e dentre estas, as frequências VHF e UHF, que variam de 30 MHz a
3 GHz, conforme podemos identificar na figura 9.

13
 TELECOMUNICAÇÕES

Figura 9 - Classificação das ondas de rádiofrequência

Nas estações existem circuitos eletrônicos próprios que fazem com que a informação que
se deseja transmitir seja primeiramente convertidas em sinais elétricos de radiofrequência e
posteriormente em ondas eletromagnéticas através das antenas.

https://youtu.be/iZ_NFBVprN4

Fazer os exercícios de 7 a 8

Sistema de Rádiocomunicação
Rádio é um recurso tecnológico das telecomunicações utilizado para propiciar comunicação por
intermédio da transcepção de informações previamente codificadas em sinal eletromagnético que
se propaga através do espaço.

Uma estação de radiocomunicação é o sistema utilizado para executar contatos a distância entre
duas estações e é composta basicamente de um transceptor (transmissor-receptor) de
radiocomunicação, de uma linha de transmissão e da antena propriamente dita. A este sistema se
dá o nome de sistema irradiante.

14
 TELECOMUNICAÇÕES

Figura 10 - Representação de um sistema de radiocomunicação

O Transmissor de rádio é composto por um gerador de oscilações, que converte a corrente

elétrica em oscilações de uma determinada frequência de rádio e um modulador, que controla as
variações na intensidade de oscilação ou na frequência da onda portadora, sendo efetuada em
níveis baixo ou alto e uma antena para transmissão.

O Receptor de rádio tem como componentes principais: a antena para captar as ondas
eletromagnéticas e convertê-las em oscilações elétricas; amplificadores que aumentam a
intensidade dessas oscilações; equipamentos para demodulação; um alto-falante para converter
os impulsos em ondas sonoras e na maior parte dos receptores osciladores para gerar ondas de
radiofrequência que possam se misturar com as ondas recebidas. A Linha de Transmissão é
responsável pela condução do sinal de radiofrequência do transmissor até a antena, ou da antena
até o receptor.

Canais ou modos de comunicação

A comunicação entre o transmissor (tx) e o Receptor (Rx) pode ocorrer de três modos de
comunicação ou canais de comunicação: simplex, half-duplex e full-duplex.

Esses canais de comunicação fornecem caminhos para transmitir informações entre o

transmissor e o receptor e podem ser tanto por meio de transmissão física ou não física.

A ligação simplex caracteriza uma ligação onde os dados circulam em apenas um sentido,
de um transmissor para um receptor, sendo que este papel não se inverte nunca no período de
transmissão. A transmissão tem sentido unidirecional. Pode-se ter um transmissor para vários
receptores, e o receptor não tem a possibilidade de sinalizar se os dados foram recebidos. Este

15
 TELECOMUNICAÇÕES

tipo de ligação é útil quando os dados não precisam circular nos dois sentidos. Transmissões de
TV e rádio são exemplos de transmissões simplex.

Figura 11 - Exemplos do canal de comunicação simplex

Uma comunicação é dita half-duplex (também chamada semi-duplex) quando temos um

dispositivo Transmissor e outro Receptor, sendo que ambos podem transmitir e receber dados,
porém não simultaneamente, a transmissão tem sentido bidirecional. Isso é semelhante à forma
de funcionamento de walkie-talkies ou rádios bidirecionais à medida que apenas uma pessoa pode
falar por vez. Se alguém fala com outra pessoa já falando, ocorre uma colisão.

Figura 12 - representação da comunicação half-duplex utilizando HT.

O Sistema half-duplex se caracteriza por conseguir estabelecer comunicação de dois

sentidos entre os interlocutores, no entanto, nesse sistema, somente é possível estabelecer a
comunicação em um sentido por vez. Este é o exemplo clássico dos rádios de comunicação
utilizados pelos órgãos de Segurança Pública. Esses equipamentos são conhecidos como

16
 TELECOMUNICAÇÕES

Transceptores que se caracterizam por conter em um mesmo conjunto módulo receptor e módulo
transmissor, cada um operando em determinado momento devido a utilização de uma mesma
frequência.

Na comunicação half-duplex a mesma frequência é utilizada para transmissão e recepção.

Confirme descrito na figura 13.

Figura 13 - Representação gráfica de uma comunicação half-duplex, pois utiliza uma mesma frequência.

Uma comunicação é dita full-duplex (também chamada apenas duplex) quando temos um
dispositivo Transmissor e outro Receptor, sendo que os dois podem transmitir dados
simultaneamente em ambos os sentidos, de forma bidirecional.

Figura 14 - Representação gráfica de uma comunicação full-duplex.

O Sistema full-duplex, caracteriza-se por conseguir estabelecer comunicação de dois

sentidos entre os interlocutores simultaneamente, ou seja, é possível tanto enviar como receber

17
 TELECOMUNICAÇÕES

informações ao mesmo tempo. Este é o exemplo clássico da telefonia celular. Os equipamentos

full-duplex também são Transceptores, porém apresentam uma evolução no sentido de operar
com frequências distintas o que possibilita manter o módulo de recepção sempre ativado e o
módulo de transmissão em stand by.

Figura 15 - Representação gráfica de uma comunicação half-duplex, pois utiliza uma mesma frequência.

Sendo assim, pode-se resumir os canais de comunicação ou modo de comunicação quanto

ao sentido e forma de comunicação, conforme figura 16.

Figura 16 - Resumo quanto a forma e direção da comunicação

18
 TELECOMUNICAÇÕES

Modulação

Quando uma série de ondas eletromagnéticas é transmitida em frequência e amplitude

constantes, ela é denominada de onda contínua, ou, abreviadamente, CW. Uma Onda Portadora
é uma Onda Contínua.

Modulação é o processo pelo qual inserimos a informação que desejamos transmitir em

um outro sinal elétrico chamado de “portadora”. A onda portadora será responsável pelo
transporte da informação ao seu destino e terá maior frequência e potência do que o sinal
modulante, também conhecido como onda modulante. No Sistema Analógico a modulação é
limitada e consiste apenas na inserção do sinal de voz na portadora. No Sistema Digital a
modulação é avançada, sendo capaz de inserir outras informações além do sinal de voz como
sinais de controle, comandos e localização. A frequência do canal no Radio Analógico
corresponde à frequência da portadora.

Basicamente, a modulação consiste em fazer com que um parâmetro da onda portadora

mude de valor de acordo com a variação do sinal modulante, que é a informação que se deseja
transmitir.

No sistema analógico podemos destacar dois tipos de modulação: Modulação AM e

Modulação FM.

A Modulaçãoem amplitude (AM do inglês amplitude modulation) é a forma de modulação

em que a amplitude de um sinal senoidal, chamado portadora, varia em função do sinal de
interesse, que é o sinal modulador. A frequência e a fase da portadora são mantidas constantes.

A modulação em frequência (FM em inglês frequency modulation) transmite informações

por meio de uma portadora variando a sua frequência instantânea. Este tipo de modulação é usado
pelas estações de rádio comerciais em FM e, também, pelos canais de som das estações de TV.
Os rádios analógicos da PMPE operam nesta modulação.

19
 TELECOMUNICAÇÕES

Figura 17 - Modulação por AM Figura 18 - Modulação por FM

Devido a grande utilização da modulação FM, como por exemplo, o Sistema de
Radiocomunicação começou a se tornar vulnerável por sofrer interferências e apresentar pouca
ou nenhuma privacidade em suas comunicações. Apesar do Sistema de Rádio Analógico,
notadamente nos serviços públicos, ter destinada uma faixa específica e exclusiva de operação,
a difusão de equipamentos clandestinos, a falta de fiscalização e a expansão do crime organizado,
interessado no conteúdo de informações privilegiadas, tornou a comunicação por esse sistema
pouco confiável.

O Sistema de Rádio Digital esse trouxe inovações consideráveis incrementando novos

hardwares e softwares ao antigo padrão. Dentre as inovações podemos citar a adoção de novos
processos de modulação digital que aumentaram a quantidade de informação transmitida, a
capacidade de usuários num mesmo sistema, a diminuição das interferências e aumento da
qualidade e da confiabilidade.

Outra característica importante é quanto a diferença da transmissão de um sinal analógico

e um sinal digital, está na qualidade do sinal, pois conforme pode-se observar na figura abaixo,
no sinal analógico quanto mais próximo da antena receptora, melhor a qualidade do áudio, porém
no caso da transmissão digital, q qualidade chega a mesma enquanto houver cobertura do sinal.

Figura 19 - Diferença da intensidade e cobertura dos sinais

https://youtu.be/pOkF3QDQ6DA

20
 TELECOMUNICAÇÕES

Sistema Trunking

Objetivando melhorar a qualidade das comunicações da segurança pública, o Sistema de

Rádio analógico passou a ser substituído pelo Sistema Trunking digital. Atualmente toda a região
metropolitana do Recife e parte do interior já operam com esse sistema. A tecnologia empregada
permite uma comunicação de melhor qualidade, com ampliação da cobertura através de
“roaming” entre as “ERBs” que compõem o sistema, além de proporcionar um maior sigilo nas
comunicações.

Trunking se refere ao compartilhamento automático e dinâmico de um pequeno número

de canais de rádio entre um grande número de usuários simultaneamente e sem interferência.

Figura 20 - Comparação entre a forma de gestão de canais de um sistema convencional e um sistema troncalizado.

O sistema é compartilhado igualmente entre as Polícias Civil, Militar e o Corpo de

Bombeiros, uma vez que os canais de comunicações disponíveis são acessados automaticamente

21
 TELECOMUNICAÇÕES

por quem demandar o serviço. A tecnologia adotada é a APCO 25, desenvolvida pela NYPD
exclusivamente para uso em segurança pública. A adoção do APCO 25 estabelece um padrão
que permite a aquisição de equipamentos de diferentes fornecedores, todos compatíveis entre si,
o que diminui o custo do sistema.

Equipamentos de Radiocomunicação

Entre os equipamentos transceptores podemos destacar os equipamentos portáteis, equipamentos

móveis, equipamentos Fixos e repetidoras.

Rádios Móveis: Instalado nas VT’s. São alimentados pela bateria dos carros. Composto de
Transceptores VHF ou UHF, microfone e Antena móvel. Possuem potência de saída efetiva de
uns 30 Watts.

Figura 21 - Equipamento móvel

Rádio Portáteis: São os Hand Talk (HT’s). São alimentados por bateria química, antena heliflex
e microfone embutido. Sua potência é limitada pela sua bateria, aproximadamente em torno de 5
Watts.

Figura 22 - equipamento portátil

22
 TELECOMUNICAÇÕES

Rádio Fixos: São as estações fixas localizadas nos DPMs, Delegacias, Quartéis, etc.. São usadas
como o próprio nome diz em locais fixos. São compostos por fonte de alimentação (220VAC X
12VDC), antena fixa, microfone e transceptor propriamente dito.

Figura 23 - Equipamento fixo

Figura 24 - Exemplos de transceptores móvel e portátil utilizados na PMPE.

A comunicação entre estes tipos de equipamentos pode ser diretamente um com outro sem a
utilização de equipamentos intermediários. A principal característica desse tipo de operação é o
limitado alcance entre os interlocutores, se restringindo à comunicação a distâncias pequenas sem
obstáculos físicos significantes. Nos casos de distâncias maiores, há a necessidade de
retransmissores em estações repetidoras.

Retransmissores: São equipamentos localizados em estações repetidoras, as repetidoras têm a

função de receber, amplificar e reenviar o sinal. Utilizam normalmente ondas de rádio em VHF
ou UHF.

23
 TELECOMUNICAÇÕES

A Comunicação por Repetidora é aquela em que um equipamento de Rádio Transceptor

se conecta com o outro através de uma Repetidora estrategicamente posicionada na região de
cobertura do Sistema de Rádio. A comunicação só é possível porque o sinal originário dos
interlocutores tem seu alcance ampliado por meio da repetidora. Nesse modo de operação os
equipamentos operam com duas frequências distintas, uma para recepção (RX) e outra para
transmissão (TX).

Conforme descrito na figura 25 as frequências Tx e RX do rádio portátil e do rádio móvel são as

mesmas, porém na repetidora as frequências são invertidas entre Tx e Rx.

Figura 25 - Comunicação entre equipamentos com repetidora

https://youtu.be/8QrS2jC-C3U

No estado de Pernambuco a rede de rádio analógico utilizado pelas forças de segurança é

formada por 32 estações repetidora em todo estado, conforme pode-se observar na figura abaixo:

24
 TELECOMUNICAÇÕES

Figura 26 - Quadro de distribuição das estações repetidoras analógicas

Figura 27 - Equipamentos de uma estação repetidora analógica

A rede digital troncalizada além do site master que está localizado no CIODS, é composta
por 7 sites, localizados em: Ipojuca, Cabo de Santo Agostinho, Jordão (Recife), Camaragibe,
Paulista, Igarassu e Pitombeira (próximo a Caruaru).

25
 TELECOMUNICAÇÕES

Figura 28 - Distribuição dos sites da rede digital troncalizada

A interligação entre estes sites dar-se-á por meio de ondas de micro-ondas, cuja topologia
dos enlaces segue na figura 29.

Figura 29 - Enlaces da rede digital troncalizada da SDS/PE.

26
 TELECOMUNICAÇÕES

Figura 30 - Equipamentos de um site da rede troncalizada

Fazer os exercícios de 9 a 15

Sistema de Telefonia
Telefonia Convencional

PABX ou CPCT: Centrais privadas de comutação telefônica. Permitem compartilhamento de

linhas telefônicas com vários usuários. A característica principal é o número de troncos
(quantidade de linhas telefônicas) e o número de ramais (quantidade de telefones que a Central
tem).

PABX – Private Automatic Branch eXchange:

Troca de filial automática confidencial

CPCT

CPA-T Controle por programa armazenado.

27
 TELECOMUNICAÇÕES – CFHP 2019

Telefonia Celular

Os telefones celulares estão conectados através de ondas eletromagnéticas a uma Central

de Comando e Controle denominada CCC. Esta conexão se dá através das ERBs. O alcance
médio de cada ERB varia de 100m até 20Km, a depender de concentração de celulares na área.
Funcionam com o serviço de roaming.

Modulação Analógica: Sistema AMPS (Advanced Móbile

Phone
Tipo de Tecnologia
Celular System);
Modulação Digital: Sistemas TDMA (Time Division Multiple
Access) e CDMA (Code Division Multiple Access).

Atualmente já em operação o sistema desenvolvido na Europa o GPS/GPRS onde as

codificações são personalizadas em Chips e as transcepções são digitalizadas e estruturadas de
forma lógica em banda larga. (GSM). Maior qualidade na transmissão de voz.

VOIP

VoIP, ou Voz sobre Protocolo de Internet, é uma tecnologia que permite a transmissão de
voz por IP (Protocolos de Internet), ou seja, transforma sinais de áudio analógicos, como em uma
chamada, em dados digitais que podem ser transferidos através da Internet. Esta tecnologia é
utilizada para comunicação entre os órgãos do Estado que utilizam a rede PE Conectado. Ou seja,
o link de internet liberado para uma unidade da PMPE é utilizado de forma concorrente com
dados e voz (VOIP).

Gestão do sistema de radiocomunicação da

SDS e na PMPE

Na PMPE o setor responsável pela gestão de Telecomunicações no âmbito da corporação

é a seção de telecomunicações, vinculada a DTEC. Cabe à DTEC gerenciar a rede de rádio

28
 TELECOMUNICAÇÕES – CFHP 2019

analógica e parte da TELEMÁTICA com a TELEFONIA MÓVEL(Celulares e Tablets) e

TELEFONIA FIXA (Consórcio PE-Conectado, PABXs.

Figura 31 - Organograma da DTEC.

A rede digital troncalizada é gerenciada e mantida pelo CIODS, por meio de empresa
contratada.

Procedimentos com o Rádio

Considerando a importância da radiocomunicação para a atividades de segurança pública no

estado de Pernambuco e devido a necessidade de uso efetivo dos canais disponíveis, seguem
abaixo alguns procedimentos que devem ser seguidos.

• A disciplina numa rede de rádio é de fundamental importância para o seu funcionamento,

haja visto que numa determinada rede apenas um dos postos consegue transmitir de cada
vez, embora todos escutem;

• Não transmita sem autorização do órgão coordenador (COPOM, CENTRAL, etc.);

• Responda prontamente a todos os chamados, não sobrecarregando a rede e evitando

perda de tempo;

29
 TELECOMUNICAÇÕES – CFHP 2019

• Só transmita quando a rede estiver em silêncio, escute antes de transmitir para evitar
interferência;

• Não interrompa as transmissões de outro posto exceto em casos excepcionais;

• Utilize o código Q nas transmissões.

• Para ligar: Gire o botão liga/desliga no sentido horário.

• Para sintonizar o canal: Gire o botão do canal até encontrar o canal desejado, (cada
batalhão tem um canal de operação).

• Para transmitir:

• Aperte a tecla PTT (Push To Talk – “Aperte para falar”), chame o posto desejado pelo
prefixo do mesmo, dando a seguir o seu; • Solte a tecla e aguarde a resposta por alguns
segundos;

• Não havendo resposta, repita a operação.

Figura 32 - Indicação de localização do PTT

• Aperte a tecla PTT para falar e solte-a para receber.

• Fale claramente com o nível normal de sua voz, evite falar muito perto ou muito longe
do microfone (a distância ideal e de 15 cm aproximadamente);

• A tecla do microfone não deve permanecer apertada por mais de 30 segundo, pois isto
poderá causar defeito no equipamento de rádio;

• Nunca alongar demais o cabo do microfone, para não o partir ou danificá-lo;

30
 TELECOMUNICAÇÕES – CFHP 2019

• O Motorista jamais deve operar o rádio com a viatura em movimento, evitando assim
que o cabo do microfone enrosque no volante, e também para que não tire sua atenção
no trânsito.

Sistema Alfa Numérico Internacional e

Código Q

Alfabético
A – Alfa G – Golf H M – Mike S – Sierra T Y – Yankee
– Hotel – Tango
B – Bravo N – November Z – Zulu

C – Charlie O – Oscar U – Uniforme

I – Índia J
– Juliett
D – Delta P – Papa V – Victor

E – Echo K – Kilo Q – Quebec W – Whiskey

F – Fox-Troit L – Lima R – Romeo X – X-Ray (ecs-rei)

Numérico
0 – Nulo ou Negativo 2 – Segundo 4 – Quarto 7 – Sétimo 8 – Oitavo

1 – Primeiro ou Primo 3 – Terceiro 5 – Quinto 6 – Sexto 9 – Nono

31
 TELECOMUNICAÇÕES – CFHP 2019

CÓDIGO Q INTERNACIONAL

QAP - Na escuta.(ou: pode falar)

QRU - Mensagem. (ou: passa a mensagem)
QTH - Local, Endereço (ou: qual sua localização neste momento)
QSL - Entendido, OK. (ou:copiei )
QRA - Nome TKS
- Obrigado
QRL - Ocupado.
QRV - Esta preparado, estou preparado ( ou: Estou a disposição ) QRG
- Freqüência, Canal.
QRM - Interferência provocada por outra estação.
QRT - Parar de transmitir.
QRX - Aguarde um instante.
QRZ - Quem está chamando?
QSO - Comunicado, Notícia.(ou: Pode comunicar-me diretamente (ou por retransmissão)
com...? )
QSJ - Dinheiro.
QTA - Mensagem cancelada.
QTC - Mensagem urgente.
QTO - Banheiro.
QTR - Horas.

Fazer os exercícios de 16 a 19

Manutenção de rádio em primeiro escalão

32
 TELECOMUNICAÇÕES – CFHP 2019

A manutenção do primeiro escalão está a cargo do operador de rádio, motorista do

veículo, o militar escalado no setor onde está instalado o equipamento de rádio ou usuário do
equipamento portátil.
A inspeção de cada estação estende-se também aos seus suportes e conexões; consiste
ordinariamente em um exame para constatar se o mesmo acha-se em bom estado, corretamente
montado, suas conexões fixadas firmemente, etc.
O bom estado se verifica geralmente por um exame visual externo, determinado se o
equipamento se acha ou não avariado além dos limites de segurança e servibilidade ou em tais
condições que a continuidade do uso pode acarretar-lhe prejuízo. São fatores de mau estado:
baixa durabilidade da autonomia da bateria de equipamento portátil, ausência ou dificuldade na
recepção, ausência ou dificuldade na transmissão, ausência de antena, dano às conexões, etc.
A montagem correta é geralmente constatada por uma inspeção visual observando se os
componentes se acham em sua posição normal, em relação ao veículo, nas estações móveis. Nas
estações fixas, correta posição da antena, indicação de perfeito funcionamento da fonte de
alimentação e do rádio, constatado através do procedimento executado no cadastramento.
A firmeza da fixação é ordinariamente verificada, experimentando com a mão. Esta inspeção
deve incluir todos os conectores, antenas, bateria, terminais de alimentação, etc.

Das Inspeções nas Estações de Rádio

Estações Móveis – O estacionamento do veículo deve ser compatível com a altura da antena de
forma a não danificá-la. Procurar sempre desligar o equipamento antes de acionar o veículo.
Examinar se a bateria está limpa, bem fixada e não apresenta vazamento. As braçadeiras dos
cabos e os bujões devem estar limpos e bem apertados. Verificar se o fuzível de proteção
existente no cabo de alimentação do rádio (próximo à bateria) está funcionando corretamente.
Verificar se as conexões de antena e microfone estão conectadas e justas. As conexões não
bastam estar juntas. Em caso de ruptura de uma conexão não resolverá o problema a sua
justaposição e colocação de fita adesiva. Há a necessidade de ressoldagem. Desta forma, estarão
sendo preservados os transistores de potência. Avaliar a existência de ferrugem no teto do veículo
ocasionando curto circuito na antena, o que acarretará problemas na transmissão. A identificação
de ausência de antena, sua ruptura parcial e/ou ferrugem no teto do veículo deverá ser
comunicada de imediato ao Chefe do STC para o encaminhamento do veículo com o rádio

33
 TELECOMUNICAÇÕES – CFHP 2019

transceptor ao setor de manutenção, devendo este na impossibilidade desta remessa, fazer a

retirada do rádio do veículo até que se sane o problema identificado.

Estações Fixas – Verificar se a antena está posicionada e/ou direcionada corretamente e se as

conexões de antena e microfone estão conectadas e justas. Desta forma, estarão sendo
preservados os transistores de potência. Deve-se, ainda, avaliar a existência de umidade ou risco
de que os equipamentos sejam molhados pela chuva ou acidente com garrafas ou copos. A
identificação de ausência de antena e/ou ruptura de conexões deverá ser comunicada de imediato
ao Chefe do STC para o encaminhamento do rádio transceptor ou fonte de alimentação ao setor
de manutenção, devendo este na impossibilidade desta remessa, fazer a desativação do rádio até
que se sane o problema identificado, evitando a queima do rádio.

Estações Portáteis – Verificar se as conexões de antena e os Knobs de volume e canal estão

conectados e devidamente funcionando. Nunca permitir que o equipamento seja utilizado sem a
presença do protetor lateral do terminal de acessórios (local onde o programador conecta o
computador para programação do handie-talk), para tanto serve o microfone de lapela ou suporte
de proteção. Avaliar o nível de carga das baterias, questionando o armeiro ou similar se há
informação disponível desta natureza. Prender corretamente o equipamento ao uniforme evitando
quedas e consequente dano. Quando disponível no local de serviço de carregadores de baterias,
apenas fazer uso do mesmo ao perceber o sinal sonoro de bateria por descarregar. Nunca deverá
ser realizado o carregamento da bateria com o equipamento ligado, de forma a se evitar o “efeito
memória”, o que reduz a vida útil das baterias. A identificação de que a bateria, mesmo após
carregada adequadamente, não suporta o decorrer de quatro ou cinco horas de serviço deverá ser
comunicada ao Chefe do STC para que seja solicitada ao setor de manutenção a substituição da
mesma. Fato semelhante deve ser procedido quando for identificado desgaste da capa de proteção
da antena. O consumo da bateria ocorre com maior intensidade quando o usuário faz frequentes
procedimentos de chamada. Quando em stand-by, o consumo é menor. Quando utilizados em
serviços motorizados como suporte ao policiamento, devem apenas ser ligados quando o usuário
se afastar do veículo.

A inspeção após o trabalho diário deixa o equipamento pronto para ser empregado
novamente a qualquer momento. O usuário do equipamento deve procurar recordar-se de todas
as irregularidades observadas durante o dia e providenciar a sua correção ou registro.

34
 TELECOMUNICAÇÕES – CFHP 2019

Sinais Amigos na Manutenção de Rádio

Usando a percepção e estando atento para os vários sinais que indicam necessidade de serviço
no equipamento de rádio:

a) Rádio sem transmitir

Possíveis causas: Problema no Microfone; Antena desconectada; Antena em curto

circuito; Problema na conexão de engate do microfone ao rádio; Aperto demasiado na tecla do
microfone.
Como evitá-los: Ajustar folgas nas conexões; Testar o microfone em outro equipamento;
Lubrificar o contato da antena na parte superior do veículo (teto); Evitar o afastamento da viatura
quando operando com o microfone; Não apertar a tecla do microfone com muita pressão.

b) Curto circuito na instalação

Possíveis causas: Fiação positiva entrando em contato com o chassi da viatura.

Como evitá-lo: Sempre que o veículo passar por manutenção na oficina da OME,
deverá ser verificada a correta colocação dos fios de alimentação do rádio na bateria (Fio
vermelho ligar no positivo da bateria e Fio Preto conectar no negativo da bateria); Não mudar
o local da fiação que passa na lateral do veículo, nem imprensar a mesma contra a ferragem
da viatura.

c) Recepção entrecortada

Possíveis causas: Falhas no equipamento do transmissor; Localização do veículo em

local encoberto; Falha na sensibilidade do receptor.

Como evitá-la: Melhor localização no veículo.

Fazer os exercícios de 20 a 21

35
 TELECOMUNICAÇÕES – CFHP 2019

victor oscar charlie echo juliet alpha echo sierra tango uniform delta oscar uniform
tango echo lima echo charlie oscar mike uniform november índia Charlie alfa
charlie oscar echo sierra. Victor alfa mike oscar sierra para romeu alfa tango índia
charlie
alfa romeu.

36
 TELECOMUNICAÇÕES – CFHP 2019

Lista de Exercícios
1) Cite e Explique as etapas do processo de comunicação e os elementos de um sistema de
comunicação.

2) Classifique os meios de transmissão como Físico ou Guiado e Não Físico ou Não Guiado.
a) Físico ou Guiado ( ) Par trançado ( ) Ondas de Rádio
b) Não Físico ou Não guiado ( ) Fibra Ótica ( ) Satélite
( ) Micro-ondas ( ) Infravermelho
( ) Cabo coaxial ( ) Ondas de Luz

3) Qual tipo de meio de transmissão está referenciando:

a) São usados em redes telefônicas. Tem capacidade ( ) Par trançado
de transmissão sem distorção de 10 até cerca de 100
( ) Fibra Ótica
Mbps.
( ) Micro-ondas
b) São usados em redes locais. A capacidade de Tx
sem distorção é de 10 a 50 Mbps. ( ) Cabo coaxial
c) Podem percorrer longas distâncias e penetrar ( ) Ondas de Rádio
facilmente nos prédios. Por isso, são amplamente
utilizadas para comunicação. São omnidirecional, não
precisando alinhar os transmissores.
4) Qual o comprimento de uma onda eletromagnética a uma frequência de 300 Mhz.
Resultado: 300.000.000 / 300.000.000 = 1 m
5) Conhecidas duas ondas 1 e 2 que se propaga na velocidade da luz e com frequências 100 Mhz
e 200 Ghz, respectivamente, qual a onda com maior comprimento? Determine estes
comprimentos destas ondas.

6) Com base nas duas ondas A e B, responda o que se pede:

a) Qual das duas ondas tem uma maior frequência?

b) Como se chama a medida a ser obtida entre dois

pontos vermelhos na onda A, na horizontal?

c) Como se chama a parte da onda representada

pelo ponto azul?

d) Como se chama a parte da onda representada

pelo ponto amarelo?

e) Qual as frequências das ondas A e B,

respectivamente?

37
 TELECOMUNICAÇÕES – CFHP 2019

7) Uma emissora de rádio transmite na frequência 95.8 Mhz. Qual tipo de onda é classificada
esta, de acordo com o espectro eletromagnético? Qual tipo de frequência de radiodifusão é
classificada?

8) Como são denominadas as ondas eletromagnéticas de baixa frequência, até cerca de 109 Hz.

9) O telefone é um modo de comunicação?

10) A comunicação de uma emissora de TV, utiliza o meio de Ondas eletromagnéticas e é do

modo de comunicação Full Duplex?

11) Qual Modo de comunicação e Meio de Transmissão na comunicação via rádio HT na PMPE?

12) Com base na imagem abaixo, identifique a representação da onda portadora, o sinal
modulador, onda modula por AM e onda modulada por FM

13) Qual tipo de Rádio Transceptor é utilizado nas viaturas policiais?

14) Com base na figura abaixo, Escolha a alternativa correta:.

a) A frequência e o comprimento de onda são maiores em I.

b) A amplitude em ambas é a mesma e a frequência em I é maior que em II.
c) A frequência em I é menor que em II e o comprimento de onda em I é maior que em II.

38
 TELECOMUNICAÇÕES – CFHP 2019

d) As frequências são iguais e o comprimento de onda é maior em I

e) A amplitude e o comprimento de onda são maiores em I.
15) Uma viatura ao emitir um chamado ao CIODS esta informação segue pelo ar como meio de
transmissão. Em relação ao estudado sobre ondas eletromagnéticas, como se chama a onda a
ser transmitida?
a) Onda Mensagem
b) Onda de Pulso elétrico
c) Onda Modulante
d) Onda Contínua
e) Onda Modulada

16) Como um policial deve se comunicar com o COPOM para informar a necessidade de se
deslocar ao batalhão para troca de efetivo? Especifique utilizando o código Q.

17) Como comunicar utilizando código Q a placa de veículo: KLM 1125

18) Escreva uma mensagem em código Q alfabético e peça para um colega decifrar.

19) Quais os setores responsáveis pela gestão e manutenção das redes analógica e digital
troncalizada na SDS?

20) A que tipo de equipamento de comunicação cabe verificar se as conexões de antena e os

Knobs de volume e canal estão conectados e devidamente funcionando. Nunca permitir que
o equipamento seja utilizado sem a presença do protetor lateral do terminal de acessórios,
para tanto serve o microfone de lapela ou suporte de proteção ?

21) Associe as causas aos possíveis problemas nos equipamentos de comunicação:

Falha na
a) Problema no Microfone; sensibilidade do
Antena desconectada; receptor.
Antena em curto circuito;
Problema na conexão de
engate do microfone ao
rádio; Aperto demasiado na
tecla do microfone.
b) Fiação positiva entrando em
( ) Curto circuito na instalação
contato com o chassi da
viatura. ( ) Recepção entrecortada
c) Falhas no equipamento do ( ) Rádio sem transmitir
transmissor; Localização do
veículo em local encoberto;

39
TELECOMUNICAÇÕES – CFHP 2019

40
 TELECOMUNICAÇÕES – CFHP 2019

REFERÊNCIAS BIBLIOGRÁFICAS
ALENCAR M., S., Curso de Telefonia. Apostila, DEE - UFPb, Campina Grande: 1997.
CARLSON A., B., Sistemas de Comunicação. São Paulo: McGraw-Hill do Brasil: 1981.
COELHO, Patrícia Pinto, Telefonia Móvel Celular, Inatel, Santa Rita do Sapucaí-MG, 1995;
DERFLER, Jr, J., F., Freed L., Tudo sobre cabeamentos de redes. Rio de Janeiro: Campus, 1994.
EXERCITO BRASILEIRO, Manual de Campanha: EMPREGO DAS COMUNICAÇÕES, C
11-1, 1997, 2ª Edição.
EXERCITO BRASILEIRO, Manual de Campanha: EMPREGO DO RÁDIO EM CAMPANHA,
C 24-18, 1997.
EXERCITO BRASILEIRO, Manual de Campanha: EXPLORAÇÃO EM RADIOTELEFONIA,
C 24-9, 1995, 3ª Edição.
FONSECA J., N., Telecomunicações I. Apostila, COELT - ETFSe, Aracaju: 1997. LATHI
B., P., Sistemas de Comunicação. Rio de Janeiro: Guanabara Dois: 1979.
LIMA, José G. Oliveira, Apostila de Telecomunicações do Curso de Formação de Agentes de Polícia
(CFAP) da Polícia Civil de Pernambuco, 2019
TELECOMUNICAÇÕES – CFHP 2019

40
